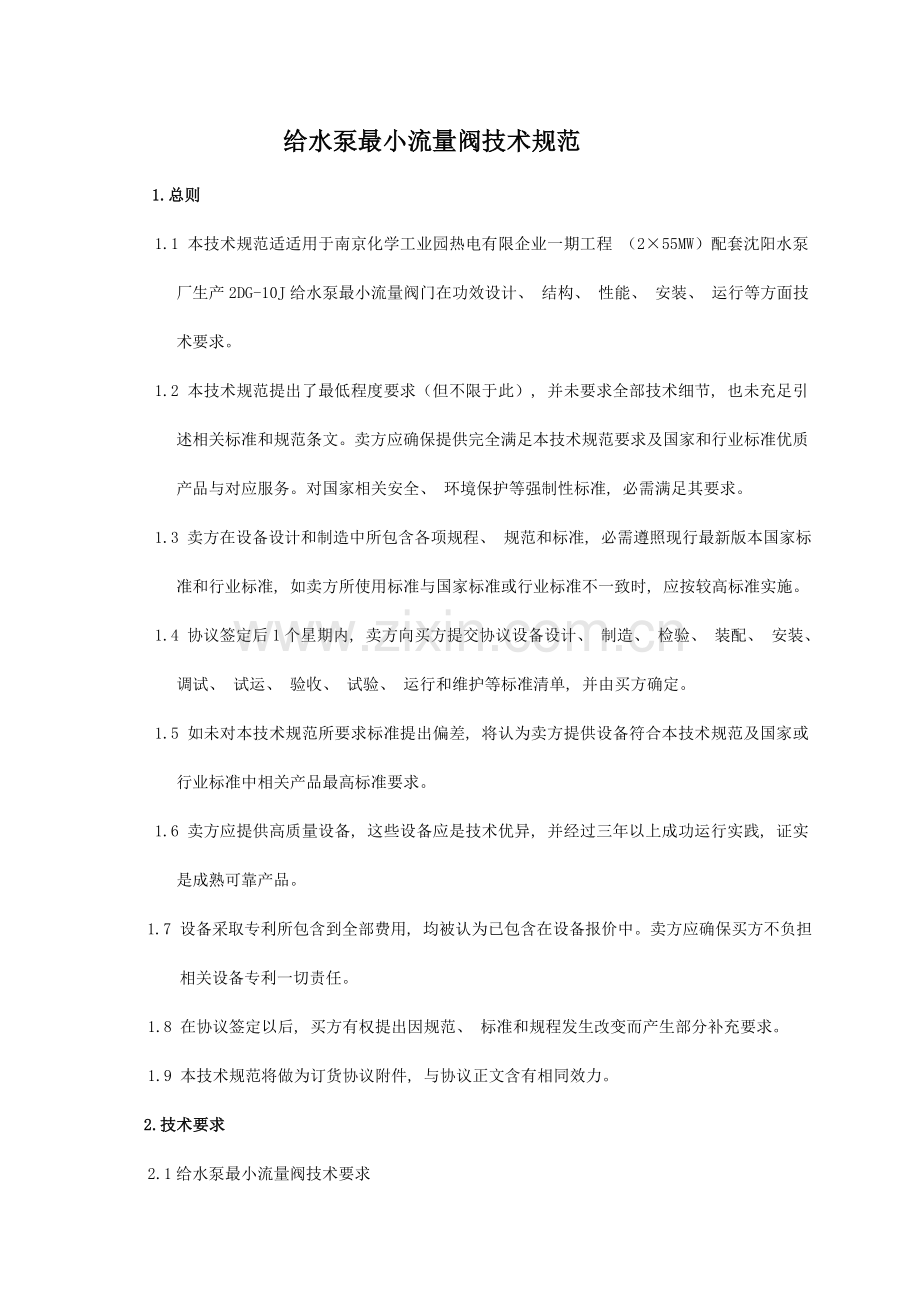

给水泵最小流量阀技术规范
1.总则
1.1 本技术规范适适用于南京化学工业园热电有限企业一期工程 （2×55MW）配套沈阳水泵厂生产2DG-10J给水泵最小流量阀门在功效设计、 结构、 性能、 安装、 运行等方面技术要求。
1.2 本技术规范提出了最低程度要求（但不限于此）, 并未要求全部技术细节, 也未充足引述相关标准和规范条文。卖方应确保提供完全满足本技术规范要求及国家和行业标准优质产品与对应服务。对国家相关安全、 环境保护等强制性标准, 必需满足其要求。
1.3 卖方在设备设计和制造中所包含各项规程、 规范和标准, 必需遵照现行最新版本国家标准和行业标准, 如卖方所使用标准与国家标准或行业标准不一致时, 应按较高标准实施。
1.4 协议签定后1个星期内, 卖方向买方提交协议设备设计、 制造、 检验、 装配、 安装、 调试、 试运、 验收、 试验、 运行和维护等标准清单, 并由买方确定。
1.5 如未对本技术规范所要求标准提出偏差, 将认为卖方提供设备符合本技术规范及国家或行业标准中相关产品最高标准要求。
1.6 卖方应提供高质量设备, 这些设备应是技术优异, 并经过三年以上成功运行实践, 证实是成熟可靠产品。
1.7 设备采取专利所包含到全部费用, 均被认为已包含在设备报价中。卖方应确保买方不负担相关设备专利一切责任。
1.8 在协议签定以后, 买方有权提出因规范、 标准和规程发生改变而产生部分补充要求。
1.9 本技术规范将做为订货协议附件, 与协议正文含有相同效力。
2.技术要求
2.1给水泵最小流量阀技术要求
2.1.1设计、 制造、 检验应符合国家相关标准。
2.1.2供货方应依据给定技术要求, 提供最小流量发, 并给定一定裕量。
2.1.3阀门设计须满足介质温度、 压力、 流量、 流向、 调整范围、 接管尺寸、 电动实施机构, 以及严密性要求, 阀体及发内件应无闪蒸要求。
2.1.4提供阀门流量特征曲线应满足线性调整要求, 调整全行程应无死区。
2.1.5提供足够降压级数, 使得阀芯出口流速低于30m/s,以根本避免磨损、 腐蚀、 振动及汽蚀现象发生。
2.1．6阀门应密封良好, 阀门泄漏等级最大不许可超出ANSI VI 零泄漏标准要求, 供货方承诺使用六个月合格后再付款, 并说明长久零泄漏方法。
2.1.7 阀门电动实施机构仍使用原扬州电力修造厂原系统阀门实施机构。
2.1.8供货商提供当介质中有细小微粒时, 确保阀内组件达成设计要求时确保方法。
2.1.9 确保阀门使用寿命不低于5年。
2.1.10阀门运行时噪声要求不高于85分贝。
2.2 阀门结构要求
2.2.1 为了方便维护和检修, 阀芯应设计为快速拆装式结构, 发内件不得使用螺栓及焊接结构。
2.2.2当阀门功效受介质流向影响时, 应在阀身上标注流向。
2.2.3 供货方应提出阀门安装要求。
2.2.4采取优质材料,含有防气蚀、 降噪音、 耐冲刷特点.
2.2.5 阀杆采取不锈钢材料, 阀体采取锻件。
2.2.6阀门抵达现场不须解体即可安装。
3、 其她约定
3.1 提供该类型阀门使用业绩（华润江苏分企业内组员业绩以黑体字标注）
3.2 包装要求根据国家相关要求实施。
3.3 质量确保方法按国家相关要求实施。
3.4 提供出厂试验汇报和产品合格证、 相关技术资料;
3.5 因本工程共有4台该类型设备, 供货方承诺: 此次采购使用满意后, 在1年内再次采购仍以相同价格供货。
3.6 如阀门检修需使用专用工具, 必需随阀一同提供。
3.7供货商参与设备调试。
3.8 其她未尽事宜, 友好协商处理.
4、 最小流量阀技术参数表:（已提供数据必需满足）
序号
项 目
单位
给水泵最小流量阀
1
型号（直通）

2
数量

1
3
设计压力
MPa.g

4
设计温度
℃

5
流量
t/h

6
给水泵出口压力
MPa
17

给水泵流量
M3/H
270
7
阀门后要求压力
MPa
0.8
8
进出口管道尺寸

76*7
9
进出口管道材料

20
10
阀体尺寸（长度）

11
部件材料

12
连接方法

焊接
13
阀盖型式

螺栓螺杆连接
14
阀盖密封: 金属缠绕密封圈尺寸

15
盘根材料

石墨
16
降压级数

17
阀座阀门等级

ANSI Ⅵ（零泄漏）
18
开、 关阀时间
