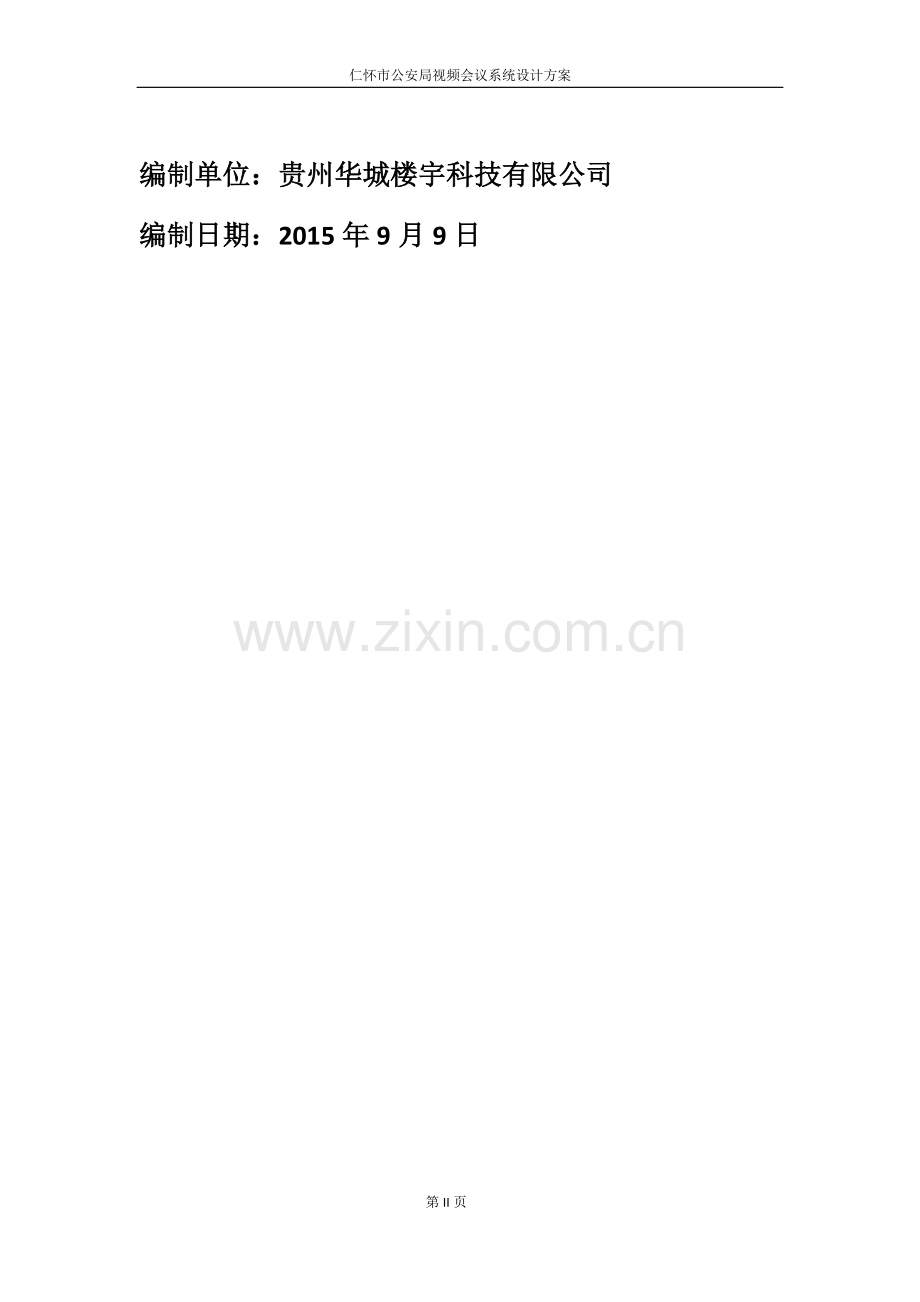

编制单位：贵州华城楼宇科技有限公司
编制日期：2015年9月9日

第34页

仁怀市公安局视频会议系统设计方案
1.项目概况
工程名称：仁怀市公安局视频会议系统建设项目
建设地点：仁怀市公安局
建筑群：办公综合楼、附楼、战训基地楼共3栋建筑物。
设计内容：
1）办公综合楼5层视频会议室建设；
2）附楼2层视频会议室建设；
3）战训基地楼大视频会议室兼多功能会议室建设；
4）三个视频会议室实现互通控制。
2.项目背景
随着全球步入信息化时代，人们对了解事物、交换信息的要求已经从纸、笔、书本、话音等发展到通过声光电信号等各种方式更准确、更快捷、更丰富地表达出来。在需求的推动下，多媒体计算机技术与通信技术相结合，逐渐发展成为一种新的边缘技术——多媒体通信技术。个人计算机的普及、微电子技术和多媒体技术的飞速发展、综合业务数字网的建立及运营商宽带线路资费的逐步下降，有力地推动了多媒体通信的发展。
从国内信息化发展的情况来看，国家级骨干网、宽带城域网、接入网以及专网的不断建设和完善，为数据、视频、语音等多业务的综合传输和融合应用提供了方便可靠的平台，其中视频通信以其信息量大、使用方便、沟通自然的优势，其发展更是令人瞩目。
视频通信是多媒体通信的典型应用，视频会议系统是指两个或两个以上不同地方的个人或群体，通过传输线路及多媒体设备，将声音、影像及文件资料互传，达到即时且互动的沟通，以完成会议目的的系统设备。视频会议系统自从推出以来，大大节省了与会人员的交通费、食宿费、会议场地费、避免人员的奔波，尤其是时间，文件印刷费等等，还可节省领导宝贵的工作时间，开辟了一条全新的道路。视讯应用在政府、军队、教育、金融、交通、能源、医疗、企业等行业开始普及。
视频会议系统是现代化的办公系统，能和其它基于互联网技术的系统利用同一网络通讯，建设视频会议系统可以达到的目的总结如下：
（1）节省时间和差旅费用
各级管理机构的工作人员每年用于参加会议的时间约占全部工作的30%以上，每次开会或会面中大约80%的时间需花费在路途中。通过会议系统，各地的与会者只需要在本地会议室就可以参加全国性的会议，通过桌面终端，更可以在自己的办公司中参加会议。大大节省了与会者的时间。
（2）提高开会的效率
通过视频会议系统可以非常灵活，快速的由多方面参与的会议。而相对于电话会议，视频会议具有更好的面对面交流的与会体会，提高了会议协商的效果。而且由于与会人员就在本地，会议的资料、文件、实物都在身边，可以充分方便地相互交流。
此外，通过先进双路视频技术，可以在传输会议图象的同时，传递数据内容，如：计算机文件、图象、照片、文字内容等。进一步改善了会议的效果。
（3）适于处置紧急情况
当公司遇到紧急情况时,通过视频会议系统快速的召集身处各地的相关人员召开会议，提高处置紧急情况的速度。
（4）增加与会的人员
在以往的会议中，会议代表往往因为出差或者工作原因，无法及时参与会议。而采用视频会议后，则可以解决这一矛盾，与会者不仅可以在出差地就近参加会议，也可以通过桌面终端直接参与到会议中。
此外，通过流媒体和多点广播技术可以吸纳更多的人员参加会议。扩大会议的效果和影响面。
3.需求分析
本次建设范围为三个视频会议室；小视频会议室2间，分别建在主楼5层和附楼2层；大视频会议室兼多功能会议室，建在战训基地楼5层。
1、 三个会议室要实现互通控制。
2、 主楼（5层）的小视频会议室；宽5.6米*长11.6米=64.96平米；现有装修完毕；视频会议为科达的系统；本会议室建设范围如下：
Ø 会议系统（包括：投影显示部分；音箱部分；话筒部分）；
Ø 功能：满足实现视频会议需求，在会议室安装监控方便控制室内的人随时掌握议室内的状况（监控给茶水间的人观看，方便给领导加水等需求）。
Ø 购买会议的桌椅；
Ø 电子座牌（显示部门或者开会者的名字）
3、 附楼（2楼）的视频会议室；会议室面积见图纸；本视频会议室现状只铺了地面磁砖；视频会议为科达的系统；本会议室建设范围如下：
Ø 装修部分：天花、墙面（不包括窗帘）；主席台设计2排。
Ø 灯光部分（要求灯光均匀；满足视频会议对灯光需求）
Ø 音箱部分
Ø 话筒部分
Ø 投影显示部分
Ø 电子座牌（显示部门或者开会者的名字）
Ø 功能：满足实现视频会议需求，在会议室安装监控方便控制室内的人随时掌握议室内的状况（监控给茶水间的人观看，方便给领导加水等需求）。
Ø 购买会议的桌椅；
4、 战训基地5层建设大视频会议兼多功能会议室；会议室面积见图纸；视频会议为科达的系统；本会议室建设范围如下：
Ø 装修：地面、天花、墙面；主席台设计时要考虑以后内部寅出用；主席台设计位置12-18个，设置1个发言台；主席台上的桌椅和发言台均考虑移动式，方便以后舞台演出时拆除。
Ø 桌椅要求：观众区前2-3排为桌椅；后面的只设置座椅（人起身自动弹起，带隐藏式写字板）；
Ø 主席台灯光除了满足视频会议需要外，还要考虑演出的舞台灯光；
Ø 观众灯光部分（要求灯光均匀；满足视频会议对灯光需求）；
Ø 2套条形LED显示屏（用于显示会议主题）；
Ø 电子座牌（显示部门或者开会者的名字）
Ø 音箱部分
Ø 话筒部分（考虑数量多点）
Ø 投影显示部分
Ø 高清摄像机（可移动式摄像机）
Ø 空调设计（空调公安局自行采购，只做设计）；
Ø 在会议室安装监控方便控制室内的人随时掌握议室内的状况（监控给茶水间的人观看，方便给领导加水等需求）。
Ø 购买会议的桌椅；
4.建设目标
本项目的建设目标是要实现3个视频会议室的互通控制，在参会人员多的情况下，3个会议室可以同时召开同一个视频会议；还有就是3个视频会议室通过互通控制可以召开公安局内部各部门之间的视频会议，这样可以解决各部门之间因参会人员众多不能在一个会议室召开会议的尴尬局面；通过在个视频会议室安装视频监控，控制室内人员可以随时掌握会议室内的状况，方便给领导加茶水等需求。
5.设计原则
根据用户视频会议系统的需求和要求，我们在方案设计和产品选型的过程中，遵循以下的原则：
1、严格遵循客户对于异地会商，紧急会议等视频会议系统的要求进行设计；
2、视频会议系统功能完善，技术先进，能够体现现代电视会议系统的先进思想；
3、遵循系统开放性和标准化原则，方案设计要尽量充分利用现有的网络条件和设备，能与其它系统协同工作；
4、系统的使用要简单、可靠，在正常运行过程中无需多人协调控制；应该具有独创的设计，提高会议的使用效果，改善与会人员的现场感受；
5、会议方式灵活多样，可以满足各种会议形式的要求；
6、系统安全性，整个系统的结构、系统设计本身具有本质安全；系统各环节具备权限及访问控制机制；支持各种加密系统；能够满足国家部委对数据安全的要求。
7、稳定性和可靠性的原则：系统方案应该可以长期稳定的工作。结构简单，可靠性高；系统启动快，单个终端的掉电不会对整个会议造成影响；系统可以适应IP网络的不稳定情况；系统具备各种级别的诊断及故障提示功能，便于诊断、维护；
8、系统可扩充性的原则，系统在今后一段时间内，可以通过模块扩充，技术升级，满足用户在今后一段时间对系统容量等方面新的需求。
6.设计依据
本方案建设遵循国家和行业现行的规范与标准。以下所列的主要技术标准和规范，如低于最近公布的国际或国内最新标准时，应按最新标准进行设计、施工、选材，并提供与之相应的技术标准。
◆《电子计算机场地通用规则》GB/T2887-2000
◆《电子计算机房设计规范》（GB50174-93）（防雷接地）
◆《大楼通信综合布线系统》（YD/T926.1）
◆《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）
◆《建筑与建筑群综合布线系统工程验收规范》（GB/T50312—2000）
◆《通用用电设备设计规范》（GB50055-93））
◆《建筑电气设计技术规程》（JDJ16-83）
◆《厅堂扩声系统声学特性指标》(GYJ25-86)
◆《厅堂扩声特性测量方法》（GB/T4959-1995）
◆《厅堂混响时间测量规范》（GBJ76-84）
◆《电气装置安装工程电气设备交接实验标准》（GB50150-91）
◆《电信终端设备的安全要求和试验方法》（YD/T 965-1998）
◆《电信终端设备防雷技术要求和测试方法》（YD/T 993-1998）
◆ 甲方提供的相关图纸及资料
7.系统总体方案设计
根据会议室的实际需求，结合上述设计理念，对不同功能类型的会议室分别进行摸块化配置设计，会议室设计如下系统功能。
会议系统模块化配置框图如下：

◆ 会议室装修：庄重不失典雅的会议室装修风格，并充分考虑声场及灯光效果。根据多功能、多媒体视频会议室的功能要求进行设计配置。
◆ 会议室基础管线工程：会议系统管线工程是系统必须的基础设施，基础工程按标准的多功能、多媒体、交互式远程视频会议系统的基础管线进行设计施工。对后期可能投入的系统进行预留接口插座。
◆ 会议讨论、发言、表决系统：具有限制发言、自由发言、先进先出、会议匿名表决等功能的数字会议发言系统；
◆ 扩声音响：高保真的传输声音，保证声音的高清晰还原；
◆ 多媒体信息显示：桌面升降式液晶显示系统、大屏幕投影显示；
◆ 智能集中控制： 统一控制与管理会议室中所有的音视频设备；模块化的结构设计，开放性和可扩展性很好；
◆摄像监视系统
实时地记录会议现场的影像和声音等资料；
可进行大屏幕显示开会现场的实况或当前发言代表；
会议现场的本地监视与录像功能，保证了会议现场的安全；
7.1系统架构设计
仁怀市公安局视频会议系统建设包括2个小视频会议室，分别建在主楼5层和附楼2层，面积约为30平方米；1个大视频会议室兼多功能会议室，建在战训基地楼7层，面积约为350平方米。3个视频会议室之间通过音视频光端机建立连接，再通过音视频矩阵实现互通控制，系统架构图如下：
7.2主楼5层小视频会议室建设
7.2.1会议室装修
主楼5层小视频会议室已装修完毕，只需配置会议室桌椅，会议桌采用条形会议桌布局。
7.2.2会议系统设计
会议终端：利用现有科达会议终端。
显示部分：视频会议室采用一台投影机作为会场图像及视频的显示，布置两台摄像机分别作为会场及主席台视频采集，所有摄像机、显示终端都接入高清视频矩阵，利用高清视频矩阵切换相应的视频至会议终端或会场投影机，系统拓扑图如下所示，
◆设备选型
由于受会场面积建筑限制，会议厅显示墙两侧的安装位置较窄，可容纳的显示屏较小，设计安装选用4:3标准比例的100寸高增益光学背投硬幕（1520㎜×2030㎜），配合高亮度的投影机，采用反射镜背投的方式，组成背投式大屏幕视频显示系统，向大厅席位提供高亮度、高清晰、色彩丰富的图象画面。
背投屏幕选用（DNP NWA100"）
◆丹麦DNP新广角屏幕(NWA)是dnp广角屏幕成员中的独特产品,它在专业安装方案中,是世界上最畅销的光学背投屏幕。
◆新广角屏幕可提供真正的180o水平视角、高对比度和极佳的分辨率,并且具有可提高对比度的特殊中灰滤光素。
◆新广角屏幕是专为单枪投影机(LCD、DLP等)而设计的,这些投影机的亮度很高,但相应的对比度却很差。新广角屏幕针对这些投影机进行了技术优化,从而让投影图像具有极佳的黑色度、对比度和色彩饱和度。
◆新广角屏幕是光学单层屏幕,带有2个有效透镜表面。屏幕以一种特别的中灰滤光素为特色,提高了图像的对比度和颜色深度。该屏幕可产生最佳的视觉范围:非常宽广的水平观视,而相对狭窄的垂直观视。
◆改良的广角透镜技术
◆180o 的水平视角
◆高图像亮度
◆多种焦距选择
◆与LCD、DLP、光阀、LCOS和D-ILA投 影机兼容
投影机采用高亮度、高清晰、高分辩率投影机，其信号由相应设备直接提供。
投影机配置PLC-XM1500C
三洋多媒体液晶工程投影机新品PLC-XM1500C具有更高的亮度，更灵活的应用以及更可靠的运行。其搭载具有高可靠性的新型无机液晶面板光学引擎，释放出5000 ISO流明的高亮度，以及1000:1的高对比度表现。可以广泛的应用于如大型报告厅，会议室和礼堂等，同时也适用于在明亮的场所做数字广告展示。

三洋PLC-XM1500C以及PLC-XM1000C配备了主动维护型过滤系统 （AMF），其可以防止灰尘进入投影机，有效保持投影机的性能。通过内置气流传感器以及气压传感器检测的入气量，以及气流阻塞的变化，如果气流量过低，过滤器会自动更换过滤网，免除了手动清晰过滤器。并且滤芯更换周期大约是10000小时。 有效提高了可靠性，同时降低维修费用。当过滤器使用完时，会在屏幕上予以提示。
高清视频矩阵（AD-MT1616）
杭州金埃地科技有限公司是融研发、生产和销售与系统集成为核心的综合型高科技企业。主要服务于安防监控领域。公司延续原“美国AD矩阵 CCTV”音、视频矩阵/切换控制系统和一体化智能球系列产品及周边辅助设备等。全新推出“金埃地（AD HZJAD）”系列音、视频矩阵切换/控制系统、一体化智能球、网络摄像机、数字光端机等监控系统产品。
金埃地混合高清智能矩阵同时兼容模拟信号、数字高清信号输入，并支持多种信号格式，覆盖目前主要的信号的类型，极其适合于模拟、数字信号共存的场合。只需要增加一张中控卡，就具备了强大的可编程中控功能，极大地降低了成本。
具备强大的可编程中控能力；HDMI输入音频环出，输出音频分离技术；是多功能会议厅、监控中心、交通监控、教育机构等应用场合的理想选择。
产品特点：
（1） 插卡式结构：输入信号支持：Video、VGA、 YPbPr、 DVI、HDMI、HD-SDI、网络；输出信号支持：HDMI、DVI（色差\VGA)、Video、网络.卡片式机构，极其容易扩展或更换。并可扩展中控功能，可扩展网络控制。
（2） 长线驱动能力:输入带有自动均衡，有效减少因为线路传输而导致的确定性抖动（ISI）；输出带有预加重功能，以便长线传输后接收端仍可接收信号；输入支持接收延迟，有效应对当差分对线不等长时进行时间补偿。
（3） 音频环出功能:输入HDMI信号支持音频环出功能，输出HDMI信号支持音频分离输出（立体声）功能，能方便与扩声系统连接。
（4） 连接提示功能:输入输出板卡带指示灯，输入有信号，输出有接设备并且有信号时，指示灯长亮。
（5） HDCP兼容:确保有内容保护的媒体能正常显示，如蓝光DVD、GAME BOX等。
（6） 音频接入功能:VIDEO、VGA、色差输入板带有音频输入接口，配合输出板音频分离输出功能，能实现音视频同步切换而无需另外配置音频切换设备。
（7） EDID 支持计算功能: 能实时自动计算任意个输出端显示器的EDID 信息的交集，合集。当一路输入信号送给多个不同分辨率的显示设备时，能自动获取当前切换状态的最佳分辨率，并触发信号源更改分辨率（自动模式）。
（8） EDID支持切换功能：可以将任意一路输出显示设备的EDID信息读回，并切换给任何另外一路输出显示设备（手动模式）。
（9） 中控功能:扩展中控板后，即可具备可编程中控功能，可支持可编程RS232口，红外发射口；
（10）掉电记忆功能和现场记忆功能:带有断电现场保护功能；并可保存和调用18个切换状态。
（11）输入输出：最大支持144路信号输入，144路信号输出。支持嵌入式多通道数字音频信号的交叉切换。
（12）输入输出卡：每块板卡为4路，可按需求配置不同格式的输入板卡(视频输入卡、VGA输入卡、HDMI 输入卡、色差信号输入卡 )。
（13）支持全高清：与包括1080p/60 的所有HDTV 分辨率和高达1920*1200 的PC 的分辨率兼容；
（14）豪华硅胶按键并带有发光指示功能，当前切换信息能直接通过按键背光获得，操作更便捷。
（15）支持 3D、HDMI 1.4（部分）、HDCP、与及 DVI 1.0 协议。支持高色深，以及高达 3.25Gbps速率；
（16）具有 1 路 RS-232 通讯接口，1路RJ45网络口
（17）所有输出通道都支持画面无缝切换，不黑屏，接口信号全兼容，自适应每路输出参数（分辨率、上下左右大小）独立可调整，功能扩展之后，可以选定一个分辨率作为该路输出的分辨率，解决如1360*768和1366*768这样的微小差异，以及其他情况下边框对不准的现象。
（18）冗余双电源设计: 当一个电源模块出现故障后，另一块电源模块立刻接替确保能继续正常工作。

HDMI信号
   接口
    HDMI母接口
   信号强度
    T.M.D.S+/- 0.4Vpp
   最小最大电平
    T.M.D.S2.9V/3.3V
   输入EDID
    使用系统默认EDID功能
   阻抗
    75Ω
DVI信号
   接 口
    DVI-D母接口
   信号强度
    T.M.D.S +/- 0.4Vpp
   最小/最大电平
    T.M.D.S 2.9V/3.3V
   阻 抗
    50Ω
   输入EDID
    使用系统默认EDID功能
   最大直流偏置误差
    15mV
VGA信号
   连接类型
    VGA 15HDF 接口输入
   最小输入电平
    0.5Vp-p
   最大输入电平
    2.0Vp-p
   IO阻抗
    75Ω
VIDEO信号
   连接类型
    RCA接口（莲花）
   最小输入电平
    0.5Vp-p
   最大输入电平
    2.0Vp-p
   IO阻抗
    75Ω
   回波损耗
    -30dB@5MHz
SDI信号
   最小/最大电平
    0.5V to 1.0 Vp-p
   最大传输范围
    3G:140m.HD:200m.SD:400m
   数据频率
    19Mbps 到2.97 Gbps
   冲过
    <10%
   移动
    <540ps±10%
   视频格式
    270Mbps SDI1.485 Gbps HD-SDI和2.97Gbps 3G-SDI
色差信号
   连接类型
    RCA接口（莲花）
   最小输入电平
    0.5Vp-p
   最大输入电平
    2.0Vp-p
   回波损耗
    -30dB@5MHz
   I/O阻抗
    75Ω
   音频阻抗
    > 50Ω
   最大电平
    ＋19.5dBu
网络信号
   连接类型
    RJ45接口
   接口带宽
    6.75Gbps
   信号类型
    HDMI 1.3a / T.M.D.S. 全数字信号
   信号强度
    T.M.D.S. +/- 0.4Vpp

音响及扩声设备：扩声设备将会议发言及其他音源进行声功率放大、清晰地传输和还原，实现会场均匀的声场分布和足够的声压覆盖。
根据仁怀市公安局视频会议室的使用功能特点，确立了本会议室扩声音响系统方案的设计思路：
会议扩声系统图如下：
专业功放
辅助音箱
处理器
调音台
投影机
DVD
主音箱
……
会议主机
主席单元
代表单元
本方案的设计思路是：功能上以满足会议/报告为主。

在会场两侧设计4只100w高保真扩声音箱，音箱的布置应使各区域有足够的直达声强，声场分布要求均匀，同时要防止反馈啸叫。音箱布置在会议室四周的墙上（壁挂式安装）。
◆达到的主要指标
音响系统的设计按照国家有关标准，达到中华人民共和国广电部GYJ25-86厅堂扩声系统声学特性指标中对语言和音乐兼用扩声系统的一级指标：
0.125-4kHz范围内平均声压级≥98dB
传输频率特性：630～8kHz,以125～4kHz的平均声压级为0dB,允许+4 ～-12Db,且在125～4kHz内允许≤﹢﹣4dB
传声增益：125～4KHZ的平均值≥-8dB
声场不均匀度： 1K、4kHz≤-8dB
总噪声级：≤NR30、
◆设备选型
音箱选用：
音箱是整个音响系统的喉舌，所有音响设备都是为音箱的声音还原而服务，因而音箱应作为首要因数考虑。
由于扬声器的选型在整个扩声系统设计中的重要地位，在音箱选型时，充分注意所选音箱的“高Q值（指向特性）、宽频带、高灵敏度”等主要技术参数。配合整体的装修效果，优选声压大扬声器。
另外，在满足客观声学特性指标的前提下，还着重考虑人耳的主观听觉感受。所以本系统选扬声器还充分考虑以下几点：
扬声器具有平滑的频率响应；
扬声器具有良好的瞬态响应；
由于该会议室是以会议/报告为主，语言清晰度和声音还原解析力要求很高。因此，在本会议室中，选择音箱作为系统的主扩声音箱。音箱突破传统，高频驱动单元采用方波引导扬声器单元，一般的矩形扬声器呈钻石形辐射声音。使用此类扬声器时，会出现干扰，频率改变以及相位抵消。为避免这类情况的发生，本系统采用的扬声器呈环行辐射，可以在水平，垂直和倾斜三个方向的45度角范围内控制方向。这样，扬声器就可以在更小的间隔内辐射声波，防止干扰和相位抵消。扬声器可以在较宽的频率范围内平滑的分配声压，增强了声音的清晰度。特别适合大会议厅这样的场所。
主音箱(JBL CONTROL29 AV)：选用国际名牌JBL音箱。采用了喇叭的高频驱动器；使驱动器在克服分割振动方面表现卓越，听感上表现为音质层次丰富、纤细动人、极富光泽感和穿透力。独特的2路12寸低音反射式扬声器系统，使声音展现更加开阔，使用更加灵活、广泛。整个会议室安装用4只，主音箱的总功率为110×4=440W。
主要特点：
■ 使用12寸低音单元加强低音频部分，依然保持音箱轻巧的特性。提升声压级功率，适用的场地面积也比较宽阔。
■ 频响：40Hz-19KHz
■ 功率：110W/8Ω
■ 灵敏度：98Db
■ 覆射角度：100x40
■ 建议分频点：2.5KHz
■ 箱体尺寸：368(W)x325(L)x580(H)
■ 重量：22Kg

功率放大器(CROWN XLS202)：
根据音响配置的设计，选用2台功放对会议室的左右4只音响进行左右声道独立推动，功率放大器选用国际知名品牌CROWN XLS202系列功放。已知功放的额定功率为音箱额定功率的1.2-2.0倍，此据功放选用XLS20，功率200W/8Ω,功放1台推主音箱，另外1台推辅助音箱，
XLS202包含着一系列优异特性与一流的可靠性能。每个通道上的高通滤波器由三档选择，包括(30Hz/15Hz/关闭)。用于全频音箱时，可以选择30Hz或15Hz，用来防止无用的超低频信号过载低音单元。用于超低音时，可以关闭。采用金属封装的输出器件，虽然它比其他厂家使用的塑封输出器件贵的多，但是它的效率和可靠性很高。采用先进的设备检测了每个器件的功率曲线和峰值功率处理能力，然后刷选和配对。采用坚固的全钢质机壳，并配置高效强制式风扇以免过分热量聚积。
输入灵敏度
XLS 202: 0.725V 满负荷分配给4Ω负载
频率响应（从20Hz-20KHz）
功率：8 Ohm 200W 4 Ohm 300W 8 Ohm 600W
XLS 202: ±0.75dB
相位响应（在1瓦时）
XLS 202: 在10Hz时，-10°
在20KHz时，+19°
信噪比（20Hz-20KHz）
XLS 202: >100dB（A加权，在满负荷工作时）
总谐波失真（THD）
XLS 202:: <0.15%（在满负荷输出时，从20Hz-1KHz）
互调失真（IMD）（4: 1时，在60Hz和7KHz）额定功率下，输出值为-40dB时
XLS 202: <0.3%

音频处理器(Symetrix Jupiter4)
一个简单而又完整的音响系统，从开始到结束起码包括了话筒、音频处理器、功放、音箱四个单元。在该会议室的实际应用中，在多路信号输入的时候，除了会议话筒、无线话筒、还会有DVD影碟机或者CD机等。
美国思美Symetrix Jupiter4 4进4出数字音频媒体矩阵 数字音频处理器。Jupiter是一款功能强大且不需要学习的数字信号处理器，吸收了如iPhone智能手机的技术灵感，可提供整套音频处理解决方案。在Symetrix世界级的SymNet DSP平台上，Jupiter系列仍坚持着Symetrix对纯正音质的追求。
Jupiter硬件共有3种版本，其唯一的差别在于输入/输出数量不同。3种版本支持相同的软件和DSP处理，可根据需求简便快捷选用对应的硬件。与智能手机程序的应用相同，只需将Jupiter应用程序下载到Jupiter硬件上，即可用来完成特定的音频工作。Jupiter具有众多优质特性，而且无需设计，完全不需要学习。
Jupiter可用于各类操作，包括自动混音和扬声器管理等。可下载的Jupiter应用程序库日益发展扩大，为硬件投资提供了未来保证。
特性
· 通过下载应用程序，可为特定场所和系统的优化提供整套音频处理解决方案。
· 应用程序包括混音，路由，广播，声音处理和特定信号处理。
· 预先设计的应用程序可极大的缩短安装时间。
· 4路带幻象电源的话筒/线路输入， 4路线路输出。
· 2路外置控制输入和4路逻辑输出。

技术参数
安装空间：1个单元(宽× 深× 高：48.02cm×19.05cm×4.37cm,深度计算从前面板到后面的连接器）需额外预留3英寸的空间以便后面板连接。若接线和连接器有特别要求，还需再预留额外的深度。
电性：100-240V交流电,50/60Hz,最大功率25瓦,通用输入。
通风：设备可工作的最高环境温度为30摄氏度。确保设备左右两端无任何阻碍(至少预留5.08cm的空间位)。不得在设备上覆盖报纸,桌布,窗帘等物品,应保持良好的通风。
认证或规范：Ul60065,CUL60065,IEC60065,EN55103-1,EN55103-2,FCC第15部分, RoHS
装运重量：3.63kg
输入
输入数量:4路可切换式平衡话筒/线路电平
连接器:3.81mm接线盒
标称输入电平:+4 dBu线路或-36dBu话筒电平(可选择软件),20 dB空间
话筒前置放大器增益:+40dB
输入微调:+/-24 dB
最大输入电平:+23dBu
输入阻抗:>18Ω平衡,>9Ω非平衡,>2Ω带幻象电源
共模抑制比:>50 dB @ 1kHz,单位增益
话筒前置放大器等效输入噪声(EIN):<-125dBu,22Hz-22kHz,100Ω电源阻抗
幻象电源:+20V直流电,每个输入单元最大为20mA
输出
输出数量:4 路可切换式平衡话筒/线路电平
连接器:3.81mm接线盒
标称输出电平:+4 dBu线路电平,20 dB头顶空间,非平衡模拟输出不能连接到负输出端,非平衡配置导致输出电平低6dB
最大输出电平:+24 dBu
输出阻抗:200Ω平衡，100Ω非平衡
系统
采样频率:48 kHz
频率响应:20Hz-20kHz,+/-0.5 dB
动态范围:>110 dB(A声压级),输入到输出
总谐波失真+噪声:<-85 dB(无负重声压级),1kHz @ +22 dBu,0 dB增益
交叉通道对讲:<90 dB @ 1kHz,典型
延迟:<1.6毫秒,输入到输出,所有DSP无效
规格说明
该装置可提供4路输入，可选作带幻象电源的线路或传声器电平，4路线路电平输出。所有信号处理，混音，路由功能(包括输入增益)均可通过软件控制。音频输入和输出可通过后面板3.81mm接线盒接入。
图形用户界面软件通过Windows XP 或更高级的操作系统进行编程安装。通过该装置后面板的以太网端口可与电脑连接并进行控制。图形用户界面软件可管理应用程序和装置文件，显示和控制所有信号处理过程，其规格功能包括但不限于输入和输出增益
·高通滤波·低通滤波·FIR滤波器·分频器·参数均衡器·图示均衡器·扩展·咝声消声器·压缩·限幅·自动增益控制·环境噪声·反馈抑制·自动混音·优先混音·信号路由·延迟·极性。
前面板包括输入输出信号电平指示器和电源，网络和ARC指示器。
外部控制包括预置选项，输入/输出电平控制和静音，通过工业标准CAT5网线和RJ45连接器，可选择ARC面板进行远程控制。所有的程序内存为非挥发性，且程序具有安全性，即便是突然停电，也不会丢失程序。此装置还可提供实时时钟显示，以便进行自动定时设置。第三方控制系统可利用已发布的ASCⅡ控制协议通过IP网络进行连接。
音频转换为24-bit,48kHz.处理器的动态范围应不低于110dB(A计权)。
该装置有一个自备电源输入插座，可外部接入24V直流电。该装置达到UL/CSA和CE的安全要求，符合CE和FCC第15部分的排放限制标准以及RoHS规范。由冷轧钢和成型塑料构成的底盘被装到一个标准的19英寸单元机架上。该装置型号分别为Symetrix Jupiter

7.3附楼2层小视频会议室建设
7.3.1会议室装修
视频会议室的装修与普通房间装修不同，要体现出公安部门庄重、公平的氛围，不宜过分活跃，因为使用摄影装置，会场的灯光、色彩背景等对视频图像的质量影响非常大。会议室装修的原则性要求如下：
 ◆装修风格以简洁、质感、庄重为指导思想；
 ◆避免阳光直射到物体、背景及镜头上，这会导致刺眼的强对比情况；
◆光线弱时建议采用辅助灯光，但如上所述，避免直射。
 ◆使用辅助灯光，建议使用日光型灯光。禁止使用彩灯，避免使用频闪光源。
 ◆避免从顶部或窗外来的顶光、侧光直接照射，此种照射会直接导致阴影。
◆建议使用间接光源或从平整的墙体反射的较为柔和的光线。
 ◆建议采用深色色调桌布，以反射散光让参会人员脸部（下巴）光线充足。
◆背景可进行单独设置(如单位名称、标识等)，禁止使用强烈对比混乱色彩。
◆被摄物体背后绝对禁止有强光源（如窗户），否则镜头将对背后光源曝光。
其他要求
 ◆如果终端设备的供电不很稳定，建议采用交流稳压电源或UPS。
 ◆电源要求有较好接地，接地电阻为0.15~0.3欧姆。
◆建议采用地毯等吸音材料装修会场，以免产生回响。
7.3.2会议室照明
灯光照度是会议室的基本必要条件。摄像机均有自动彩色均衡电路，能够提供真正自然的色彩，从窗户射入的光(色温约5800K)比日光灯(3500K)或三基色灯(3200K)偏高，如室内有这两种光源(自然及人工光源)，就会产生有蓝色投射和红色阴影区域的视频图像；另一方面是召开会议的时间是随机的，上午、下午的自然光源照度与色温均不一样。因此会议室应避免采用自然光源，所有窗户都应用深色窗帘遮挡，采用人工光源。
在使用人工光源时，应选择冷光源，如“三基色灯”(R、G、B)效果最佳。避免使用热光源，如高照度的碘钨灯等。会议室的照度，对于摄像区，诸如人的脸部应大于500LUX，为防止脸部光线不均匀(眼部鼻子下全面)，照明灯具的安装应分散。
显示屏后的空间及投影机，它们周围的照度不能高于80LUX，在50～80LUX之间，否则将影响观看效果。
为了确保文件、图表的字迹清晰，室内照明对显示屏区域的照度应不大于300LUX。

7.3.3会议系统设计
会议终端：利用现有科达会议终端。
显示部分：视频会议室采用一台投影机作为会场图像及视频的显示，布置两台摄像机分别作为会场及主席台视频采集，所有摄像机、显示终端都接入高清视频矩阵，利用高清视频矩阵切换相应的视频至会议终端或会场投影机，系统拓扑图如下所示，
◆设备选型
由于受会场面积建筑限制，会议厅显示墙两侧的安装位置较窄，可容纳的显示屏较小，设计安装选用4:3标准比例的100寸高增益光学背投硬幕（1520㎜×2030㎜），配合高亮度的投影机，采用反射镜背投的方式，组成背投式大屏幕视频显示系统，向大厅席位提供高亮度、高清晰、色彩丰富的图象画面。
背投屏幕选用（DNP NWA100"）
◆丹麦DNP新广角屏幕(NWA)是dnp广角屏幕成员中的独特产品,它在专业安装方案中,是世界上最畅销的光学背投屏幕。
◆新广角屏幕可提供真正的180o水平视角、高对比度和极佳的分辨率,并且具有可提高对比度的特殊中灰滤光素。
◆新广角屏幕是专为单枪投影机(LCD、DLP等)而设计的,这些投影机的亮度很高,但相应的对比度却很差。新广角屏幕针对这些投影机进行了技术优化,从而让投影图像具有极佳的黑色度、对比度和色彩饱和度。
◆新广角屏幕是光学单层屏幕,带有2个有效透镜表面。屏幕以一种特别的中灰滤光素为特色,提高了图像的对比度和颜色深度。该屏幕可产生最佳的视觉范围:非常宽广的水平观视,而相对狭窄的垂直观视。
◆改良的广角透镜技术
◆180o 的水平视角
◆高图像亮度
◆多种焦距选择
◆与LCD、DLP、光阀、LCOS和D-ILA投 影机兼容
投影机采用高亮度、高清晰、高分辩率投影机，其信号由相应设备直接提供。
投影机配置PLC-XM1500C
三洋多媒体液晶工程投影机新品PLC-XM1500C具有更高的亮度，更灵活的应用以及更可靠的运行。其搭载具有高可靠性的新型无机液晶面板光学引擎，释放出5000 ISO流明的高亮度，以及1000:1的高对比度表现。可以广泛的应用于如大型报告厅，会议室和礼堂等，同时也适用于在明亮的场所做数字广告展示。

三洋PLC-XM1500C以及PLC-XM1000C配备了主动维护型过滤系统 （AMF），其可以防止灰尘进入投影机，有效保持投影机的性能。通过内置气流传感器以及气压传感器检测的入气量，以及气流阻塞的变化，如果气流量过低，过滤器会自动更换过滤网，免除了手动清晰过滤器。并且滤芯更换周期大约是10000小时。 有效提高了可靠性，同时降低维修费用。当过滤器使用完时，会在屏幕上予以提示。
高清视频矩阵（AD-MT1616）
杭州金埃地科技有限公司是融研发、生产和销售与系统集成为核心的综合型高科技企业。主要服务于安防监控领域。公司延续原“美国AD矩阵 CCTV”音、视频矩阵/切换控制系统和一体化智能球系列产品及周边辅助设备等。全新推出“金埃地（AD HZJAD）”系列音、视频矩阵切换/控制系统、一体化智能球、网络摄像机、数字光端机等监控系统产品。
金埃地混合高清智能矩阵同时兼容模拟信号、数字高清信号输入，并支持多种信号格式，覆盖目前主要的信号的类型，极其适合于模拟、数字信号共存的场合。只需要增加一张中控卡，就具备了强大的可编程中控功能，极大地降低了成本。
具备强大的可编程中控能力；HDMI输入音频环出，输出音频分离技术；是多功能会议厅、监控中心、交通监控、教育机构等应用场合的理想选择。
产品特点：
（1） 插卡式结构：输入信号支持：Video、VGA、 YPbPr、 DVI、HDMI、HD-SDI、网络；输出信号支持：HDMI、DVI（色差\VGA)、Video、网络.卡片式机构，极其容易扩展或更换。并可扩展中控功能，可扩展网络控制。
（2） 长线驱动能力:输入带有自动均衡，有效减少因为线路传输而导
