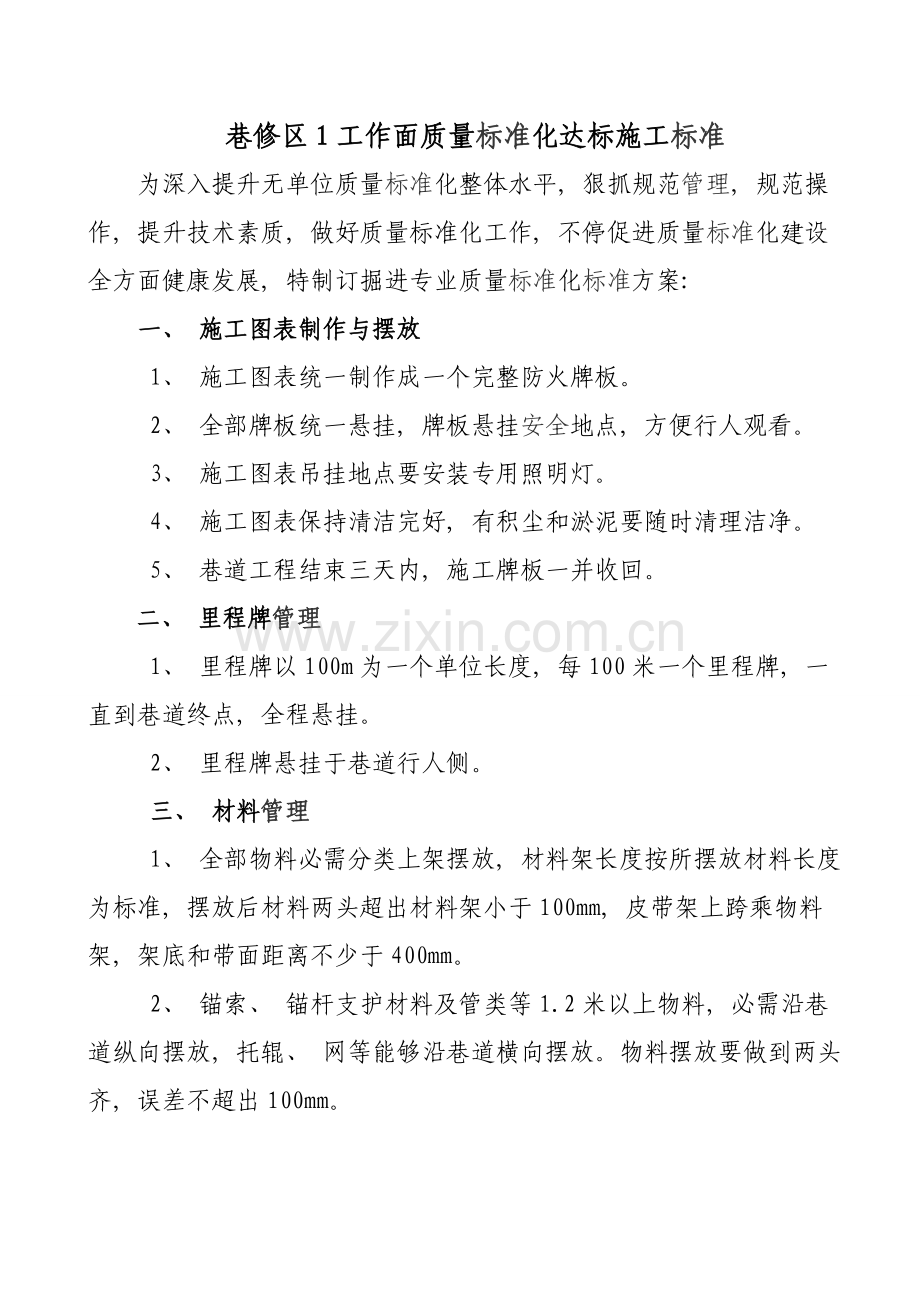

巷修区1工作面质量标准化达标施工标准
为深入提升无单位质量标准化整体水平, 狠抓规范管理, 规范操作, 提升技术素质, 做好质量标准化工作, 不停促进质量标准化建设全方面健康发展, 特制订掘进专业质量标准化标准方案:
一、 施工图表制作与摆放
1、 施工图表统一制作成一个完整防火牌板。
2、 全部牌板统一悬挂, 牌板悬挂安全地点, 方便行人观看。
3、 施工图表吊挂地点要安装专用照明灯。
4、 施工图表保持清洁完好, 有积尘和淤泥要随时清理洁净。
5、 巷道工程结束三天内, 施工牌板一并收回。
二、 里程牌管理
1、 里程牌以100m为一个单位长度, 每100米一个里程牌, 一直到巷道终点, 全程悬挂。
2、 里程牌悬挂于巷道行人侧。
三、 材料管理
1、 全部物料必需分类上架摆放, 材料架长度按所摆放材料长度为标准, 摆放后材料两头超出材料架小于100mm, 皮带架上跨乘物料架, 架底和带面距离不少于400mm。
2、 锚索、 锚杆支护材料及管类等1.2米以上物料, 必需沿巷道纵向摆放, 托辊、 网等能够沿巷道横向摆放。物料摆放要做到两头齐, 误差不超出100mm。
3、 同类、 同规格物料必需集中存放并不得超出2垛, 每垛物料高度不得超出1.6米, 物料摆放要确保不少于700mm安全间隙, 误差为±200mm。
4、 小型材料入硐室管理, 硐口加装专用门。
5、 油脂要放在油脂硐内, 并挂牌标明, 种类, 取油器必需入袋吊挂于油桶一侧, 严禁出现油滴、 漏油现象。
6、 油脂专用消防器材, 存放于油脂存放点进风侧10米处, 消防器材采取组合沙箱及吊挂板进行存放。组合沙箱全部刷暗红色防锈漆, 并在沙箱上用黄色漆写有“消防箱”字样, 组合沙箱上应吊挂2个灭火器, 2个沙桶, 2把铁锨, 刷红白漆, 沙箱上严禁吊挂消防器材以外任何物品。
7、 材料牌内容必需正确, 能标明规格如网片、 川杆、 管子等必需标明规格, 要做到有料必有牌, 材料牌要与材料名称规格相对应。
8、 材料牌悬挂时高度要一致, 材料牌位置要位于材料垛正上方, 并固定牢靠, 材料牌要确保完好, 无积尘, 字迹明潦, 出现变形、 破裂要立刻更换。
四、 垃圾点管理
1、 掘进工作面设置固定垃圾箱。
2、 垃圾箱要按标准挂好标识牌管理, 垃圾存放最多时不得超出箱, 需立刻运走。
五、 巷道施工及文明生产
1、 巷道施工做到顶平、 底直, 尤其是两帮底脚必需做到不穿裙, 不失脚, 底脚网片不上卷。
2、 巷道必需严格按中腰线施工。在过断层或煤层赋存条件影响而出现局部凹凸区域时, 施工经过后要立刻进行调整处理, 以确保巷道成型及掘进生产期间皮带机、 转载机正常运行。
3、 管辖范围巷道底板必需确保卫生良好无任何杂物, 巷道底板平整, 无浮煤、 无淤泥、 无积水、 无台阶现象, 沿途杜绝浮矸、 浮煤现象。
4、 巷道内确保无杂物、 无散放物料, 电器设备放置于巷道较宽处。
5、 巷道内每班冲洗一次, 冲洗后立刻排水, 预防积水。
6、 皮带带机下方及内侧不得有积煤（矸）, 撒落大块矸石要当班运出。
7、 巷道成型: 掘进严格按设计尺寸施工, 任何地点巷道净宽、 净高均不得小于设计值, 超宽、 超高值小于质量标准要求。
六、 管线安装与吊挂
1、 管路吊挂
（1）使用专用管路固定卡将管路分类吊挂, 根据从上到下, 有小到大。安设在右侧, 间距各为300mm, 从下至上依次为水管、 压风管、 排水管。
（2）吊挂前压风管刷成蓝色, 排水管刷成黄色, 水管刷成绿色。
（3）管路实施挂牌或标识管理（标明型号、 编号等）。
（4）排水管、 压风管、 水管从入口处开始法兰盘对齐, 每100米一个阀门, 每50米一个三通, 阀门和三通口统一向下。
2、 电缆吊挂
（1）电缆全部采取电缆钩吊挂。
（2）电缆钩吊挂平直, 间隔一致。
（3）电缆钩间距符合要求, 许可偏差正负50mm。
（4）电缆吊挂尽可能拉直, 过道、 拐弯处必需成直角, 开关、 接线盒特殊地方成对称角。两个电缆间电缆垂度小于50mm。
（5）电缆在电缆钩上吊挂位置要一致, 不得有交叉扭结现象。
（6）大小线分开, 根据从上到下, 从细到粗, 分类吊挂。
（7）电缆及四通挂牌或标识管理, 标明该电缆及四通用途、 以及技术参数等。
七、 皮带管理
1、 掘进皮带采取偏中线部署方法。
2、 皮带架子必需确保垂直巷道底板不歪斜。低洼处架子需要垫, 一律采取木垫板或方木墩。高度超出400mm, 必需加工专门加高中间架, 不得采取诸如长道木、 木托盘、 矸石等衬垫以及采取绑钎子等其她形式加高架子。
3、 纵梁在中间架对接处要确保对接平滑, 不得有显著错台或折硬弯。纵梁要确保搭接在中间架上, 严禁出现中间架间距过大或纵梁采取钎子等过渡方法。
4、 上下托辊齐全完好, 固定销齐全, 严禁采取铁丝绑扎等其她方法固定托辊。
5、 皮带下浮煤必需立刻清理, 杜绝皮带下积淤、 积煤以及有浮煤（矸）等现象。
6、 皮带输送机、 转载机等运输设备防护栏刷红白相间反光油漆, 皮带机机头护栏安设长度30m。皮带机尾也要采取专用护罩保护。
7、 皮带H架进行编号管理。
8、 溜煤眼采取防护栏保护, 防护栏刷反光油漆。
9、 皮带机、 转载机过桥满足行人要求, 安装牢靠并刷反光油漆。
八、 水仓
1、 水仓需硬化且有沉淀池, 并安设栅栏。
2、 水仓要挂牌管理, 标明水仓容积、 责任人、 地点、 编号等内容。
3、 水泵要吊挂管理, 不能沉于淤泥之中。
4、 水仓顶部要安设照明。
九、 轨道质量标准
1、 扣件必需齐全、 牢靠并与轨型相符。轨道接头间隙不得大于5mm, 高低和左右错差小于2mm。
2、 直线段2条钢轨顶面高低差, 以及曲线段外轨按设计加高后于内轨顶面高低偏差, 都得小于5mm, 巷道坡度不平人为顺坡, 尽可能降低凹凸不平, 30米内严禁出坡。
3、 直线段和加宽后曲线段轨距上偏差为+5mm, 下偏差为-2mm.
4、 轨枕铺设小于700㎜, 间距偏差不得超出50mm。道渣粒度及铺设厚度应符合标准要求, 枕木下应捣实, 对道床应常常清理, 应无杂物、 无浮煤、 无积水。
5、 同一线路必需使用同一型号钢轨。道岔钢轨型号, 不得低于线路钢轨型号。
6、 轨道中间按要求安装托轮, 无磨道板现象。
7、 “一坡三挡”挡车器、 钩车器、 防护栏齐全, 并刷红白相间反光油漆。
十、 机电设备管理
1、 全部机电设备必需达成设备完好标准。
2、 设备卫生良好, 无积尘, 无泥水, 无杂物。
3、 皮带运输机机身清洁, 各类护板、 零部件齐全, 各类仪表指示灯正常, 多种保护齐全完好, 灵敏可靠, 运输机部件齐全, 前后照明正常使用, 机身不漏油, 油脂使用符合要求。
4、 转载点喷雾完好并正常使用, 雾化效果好。
5、 全部开关一律上架靠帮摆放, 外沿整齐一致。
6、 设备周围保持清洁无杂物, 设备标识牌完好清楚, 填写规范。
7、 胶带机必需有独立声光信号并确保灵敏可靠。
8、 运输机管理多种牌板统一规范齐全。
十一、 照明标准
1、 巷道内安装照明, 预先在巷道正中安装一根5#钢丝绳, 钢丝绳紧贴顶板、 绷紧。
2、 照明灯间距一致, 使用尼龙绳吊挂电缆。
3、 照明灯每七天定时擦洗一次。
十二、 绞车管理
1、 绞车声光信号灵敏可靠, 安装位置符合要求, 牌板齐全。
2、 绞车全部进硐室管理。
3、 绞车房内安装照明灯。
4、 绞车间距按运输要求实施, 预防缠绳过满。
5、 绞车硐内安装绞车管理牌板, 多种牌板统一规范齐全。
