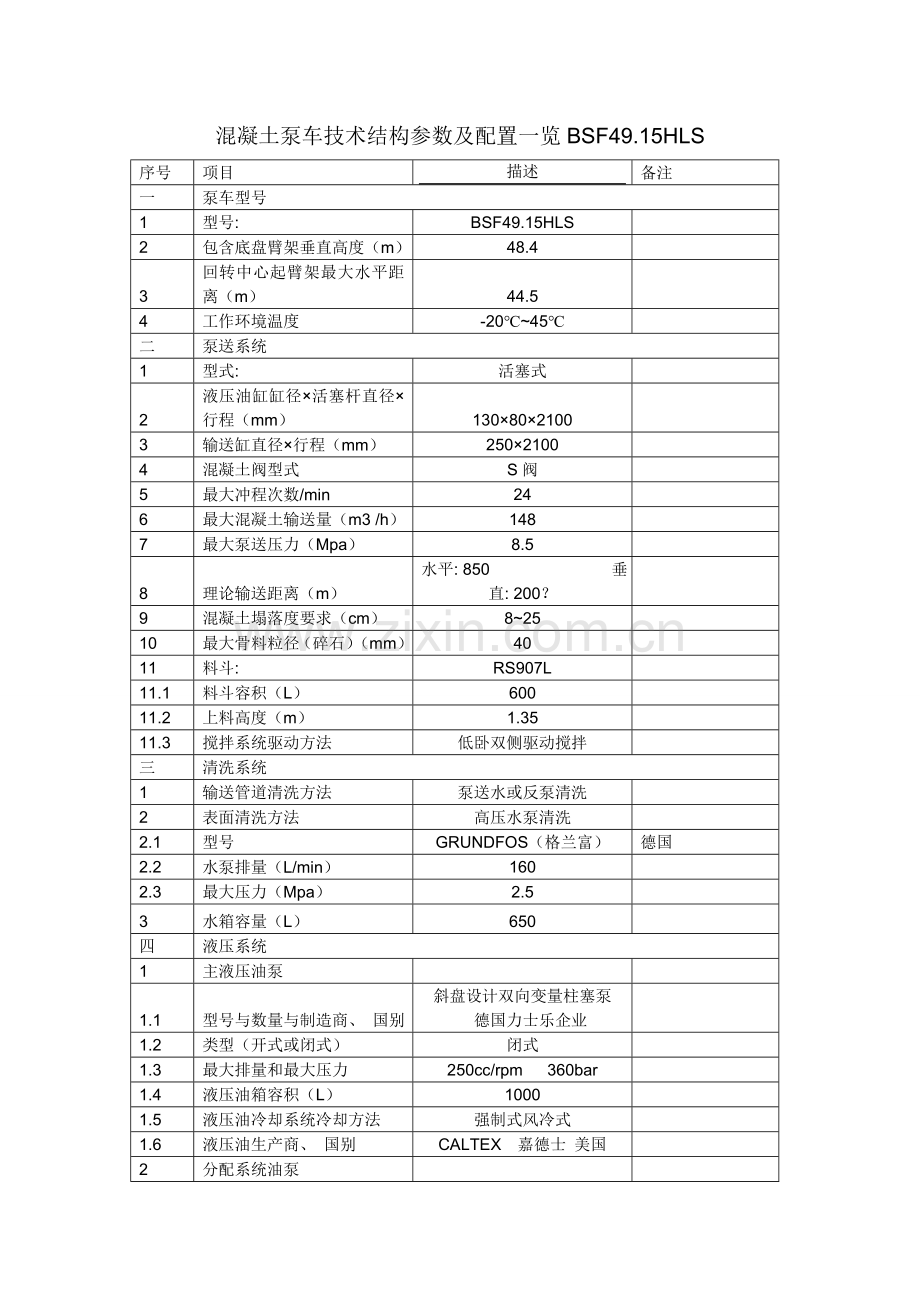

混凝土泵车技术结构参数及配置一览BSF49.15HLS
序号
项目
描述
备注
一
泵车型号
1
型号:
BSF49.15HLS
2
包含底盘臂架垂直高度（m）
48.4
3
回转中心起臂架最大水平距离（m）
44.5
4
工作环境温度
-20℃~45℃
二
泵送系统
1
型式:
活塞式
2
液压油缸缸径×活塞杆直径×行程（mm）
130×80×2100
3
输送缸直径×行程（mm）
250×2100
4
混凝土阀型式
S阀
5
最大冲程次数/min
24
6
最大混凝土输送量（m3 /h）
148
7
最大泵送压力（Mpa）
8.5
8
理论输送距离（m）
水平: 850 垂直: 200？
9
混凝土塌落度要求（cm）
8~25
10
最大骨料粒径（碎石）（mm）
40
11
料斗:
RS907L
11.1
料斗容积（L）
600
11.2
上料高度（m）
1.35
11.3
搅拌系统驱动方法
低卧双侧驱动搅拌
三
清洗系统
1
输送管道清洗方法
泵送水或反泵清洗
2
表面清洗方法
高压水泵清洗
2.1
型号
GRUNDFOS（格兰富）
德国
2.2
水泵排量（L/min）
160
2.3
最大压力（Mpa）
2.5
3
水箱容量（L）
650
四
液压系统
1
主液压油泵
1.1
型号与数量与制造商、 国别
斜盘设计双向变量柱塞泵
德国力士乐企业
1.2
类型（开式或闭式）
闭式
1.3
最大排量和最大压力
250cc/rpm 360bar
1.4
液压油箱容积（L）
1000
1.5
液压油冷却系统冷却方法
强制式风冷式
1.6
液压油生产商、 国别
CALTEX 嘉德士 美国
2
分配系统油泵
2.1
型号与数量与制造商、 国别
德国力士乐
2.2
类型
柱塞变量泵
2.3
最大排量和最大压力
21cc/rpm, 400ba r
3
搅拌系统油泵与制造商国别
德国力士乐
3.1
最大排量和最大压力
14cc/rpm, 250bar
3.2
型式
内啮合齿轮泵
德国或法国
4
臂架用油泵、 制造商、 国别
A7V 德国力士乐
4.1
型式
柱塞泵
4.2
排量与最大压力
28cc/rpm, 350bar
5
支腿油缸
5.1
缸径 ×压力
< 350mm × 300bar
5.2
制造商国别
PM 德国
6
臂架油缸
6.1
缸径 ×压力
< 350mm ×350bar
6.2
制造商国别
德国
五
底盘
日野FY1EWV
1
型号
日野FY1EWV 8x4
SG5390THB
2
制造商
日野
日野汽车
3
发动机
3.1
型号
HINO E13C TR
3.2
类型
压燃式
3.3
缸数
6
3.4
最大排量（ml）
12913
3.5
最大输送功率（KW）
331
3.6
最大扭距（Nm）
1912
3.7
油箱容积（L）
400L
3.8
尾气排放标准
欧Ⅲ
4
离合器
干式单片带减震弹簧, 液压带助力
5
变速箱
七档带超速档, （2-7）同时啮合式, 机械式控制, 动力换档
5.1
制造商
日野
日野
5.2
正常泵送时发动机转速（rpm）
1683
泵2550
6
制动系统
6.1
主刹车
前后轮全气动
7
最大速度（Km/h）
85
8
最大爬坡能力
> 40 %
9
最小回转半径（m）
10.75
10
驾驶室
2座位, 左方向盘, 前空气后弹簧支撑式悬架, 电动翻倾带卧铺

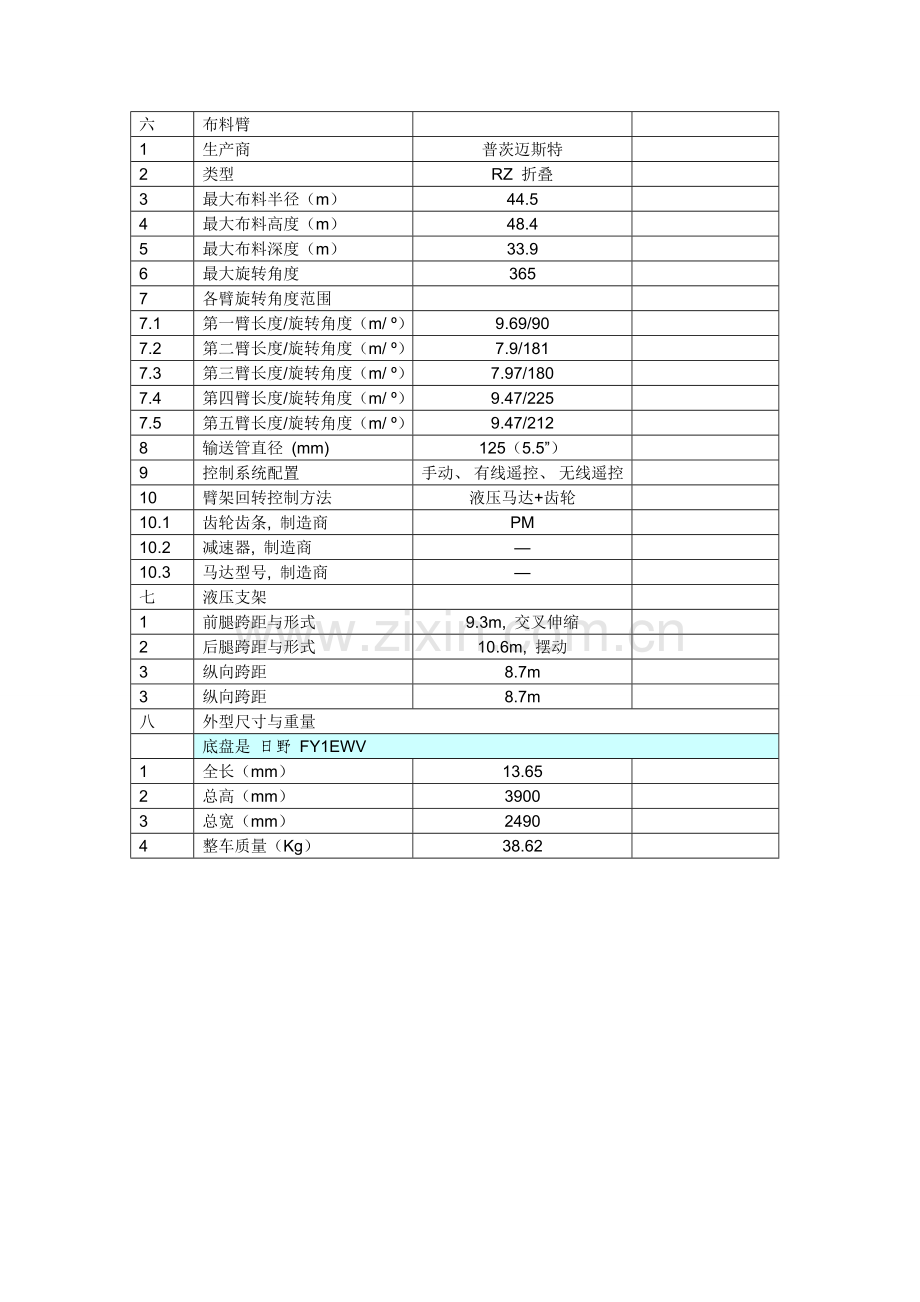

六
布料臂
1
生产商
普茨迈斯特
2
类型
RZ 折叠
3
最大布料半径（m）
44.5
4
最大布料高度（m）
48.4
5
最大布料深度（m）
33.9
6
最大旋转角度
365
7
各臂旋转角度范围
7.1
第一臂长度/旋转角度（m/ º）
9.69/90
7.2
第二臂长度/旋转角度（m/ º）
7.9/181
7.3
第三臂长度/旋转角度（m/ º）
7.97/180
7.4
第四臂长度/旋转角度（m/ º）
9.47/225
7.5
第五臂长度/旋转角度（m/ º）
9.47/212
8
输送管直径 (mm)
125（5.5”）
9
控制系统配置
手动、 有线遥控、 无线遥控
10
臂架回转控制方法
液压马达+齿轮
10.1
齿轮齿条, 制造商
PM
10.2
减速器, 制造商
—
10.3
马达型号, 制造商
—
七
液压支架
1
前腿跨距与形式
9.3m, 交叉伸缩
2
后腿跨距与形式
10.6m, 摆动
3
纵向跨距
8.7m
3
纵向跨距
8.7m
八
外型尺寸与重量
底盘是 日野 FY1EWV
1
全长（mm）
13.65
2
总高（mm）
3900
3
总宽（mm）
2490
4
整车质量（Kg）
38.62
