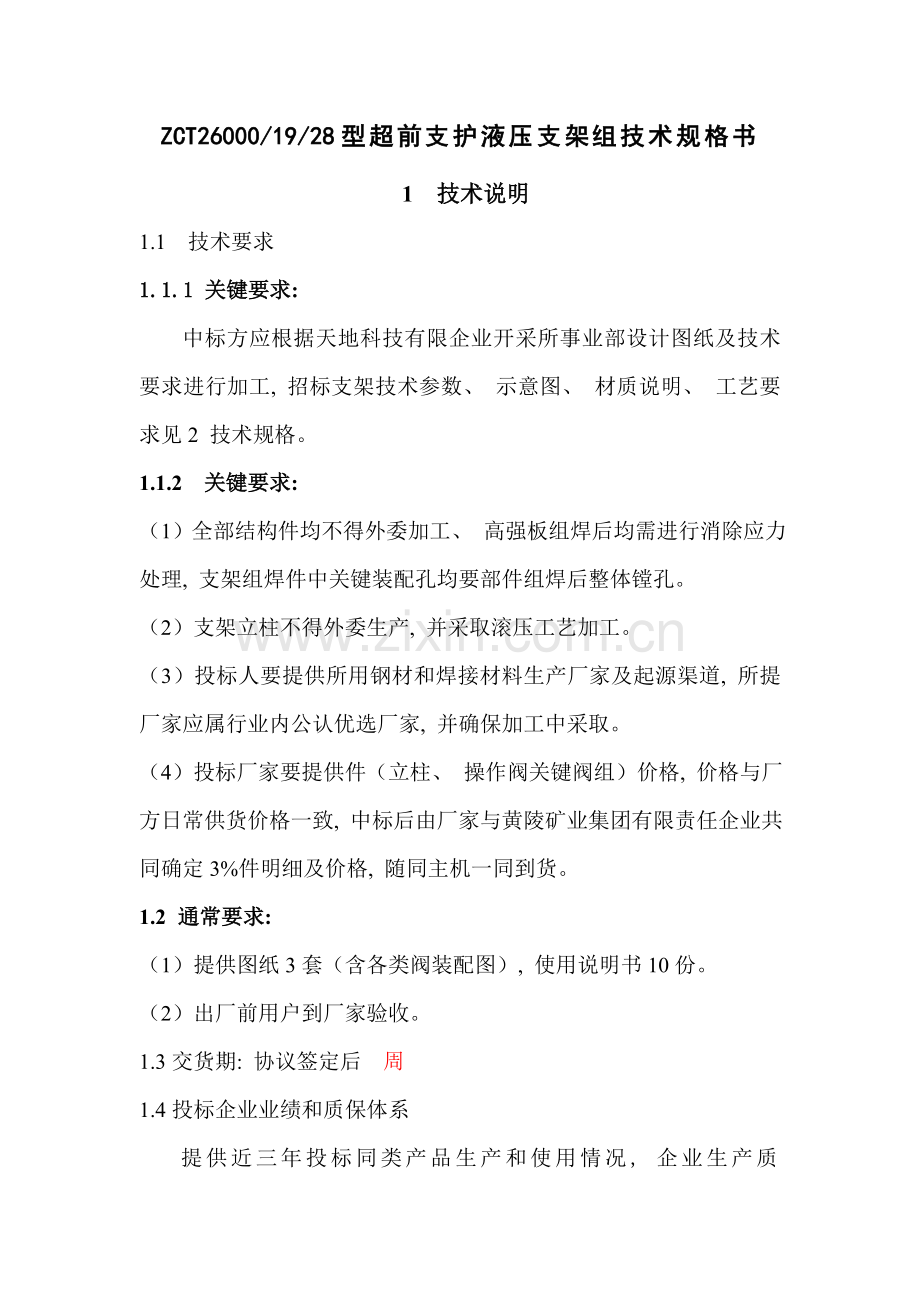

ZCT26000/19/28型超前支护液压支架组技术规格书 1 技术说明 1.1 技术要求 1.1.1 关键要求: 中标方应根据天地科技有限企业开采所事业部设计图纸及技术要求进行加工, 招标支架技术参数、示意图、材质说明、工艺要求见2 技术规格。 1.1.2 关键要求: （1）全部结构件均不得外委加工、高强板组焊后均需进行消除应力处理, 支架组焊件中关键装配孔均要部件组焊后整体镗孔。（2）支架立柱不得外委生产, 并采取滚压工艺加工。（3）投标人要提供所用钢材和焊接材料生产厂家及起源渠道, 所提厂家应属行业内公认优选厂家, 并确保加工中采取。（4）投标厂家要提供件（立柱、操作阀关键阀组）价格, 价格与厂方日常供货价格一致, 中标后由厂家与黄陵矿业集团有限责任企业共同确定3%件明细及价格, 随同主机一同到货。 1.2 通常要求: （1）提供图纸3套（含各类阀装配图）, 使用说明书10份。（2）出厂前用户到厂家验收。 1.3交货期: 协议签定后周 1.4投标企业业绩和质保体系提供近三年投标同类产品生产和使用情况, 企业生产质量确保方法。 2 技术规格 2.1 设计基础标准（1）针对巷道支护特点, 设计出满足巷道支护要求超前支护液压支架; （2）支架结构简单、性能可靠。（3）实施煤炭行业标准《MT312-》, 保持支架适应性及可靠性。 2.2关键技术参数 ZCT26000/19/28型超前支护液压支架组（见图1）关键技术参数见下表: 序号项目参数单位附注 1 支架型式中置式两架一组高度 1900~2800 mm 宽度 2864~3880 mm 初撑力 20928 kN P=31.5MPa 工作阻力 26000 kN P=39.7MPa 支护强度 0.46 MPa 底板平均比压 1.3 MPa 泵站压力 31.5 MPa 操纵方法本架控制质量约85000 Kg 2 立柱型式单伸缩根 16 缸径 230 mm 柱径 210 mm 行程 900 mm 初撑力 1308 kN P=31.5MPa 工作阻力 1625 kN P=39.7MPa 3 推移千斤顶型式一般双作用根 4 缸径 200 mm 柱径 140 mm 行程 900 mm 推力 990 kN P=31.5MPa 拉力 505 kN P=31.5MPa 4 护顶千斤顶型式一般双作用根 64 缸径 80 mm 柱径 60 mm 行程 100 mm 推力/工作推力 158/200 kN P=39.7MPa 5 调架千斤顶型式一般双作用根 4 缸径 125 mm 柱径 85 mm 行程 800 mm 推力/拉力 387/208 kN 6 后梁千斤顶型式一般双作用根 2 缸径 140 mm 柱径 105 mm 行程 150 mm 推力/工作推力 485/611 kN P=39.7MPa 2.3 材质说明 2.3.1 组焊件支架组焊件关键采取Q460和Q550高强度合金结构钢板材; 厚度均选择GB709-88热轧钢板尺寸系列中支架常见优选规格。其中Q550高强度合金结构钢板约占组焊件重量80%; 2.3.2液压缸支架立柱钢管采取27SiMn管材, 钢管规格选择支架常见优选规格。密封件采取中国高品质密封件。 3、销轴、导杆类销轴材料以30CrMnTi棒材为主, 重量约占90%; 其它均采取40Cr棒材; 销轴均做镀锌、钝化处理。六、工艺要求 1、钢板焊前除锈, 关键筋板刀检。 2、本支架组焊件中关键装配孔, 均要求部件组焊后整体镗孔。 3、高强板组焊后均需进行消除应力处理。七、支架质量（重量）测算质量约为85000kg左右, 协议报价均以此质量为基础, 实际结算质量按设计图纸质量为准。图1 ZCT26000/19/28型超前支护支架组图1 ZCT26000/19/28型超前支护支架组
