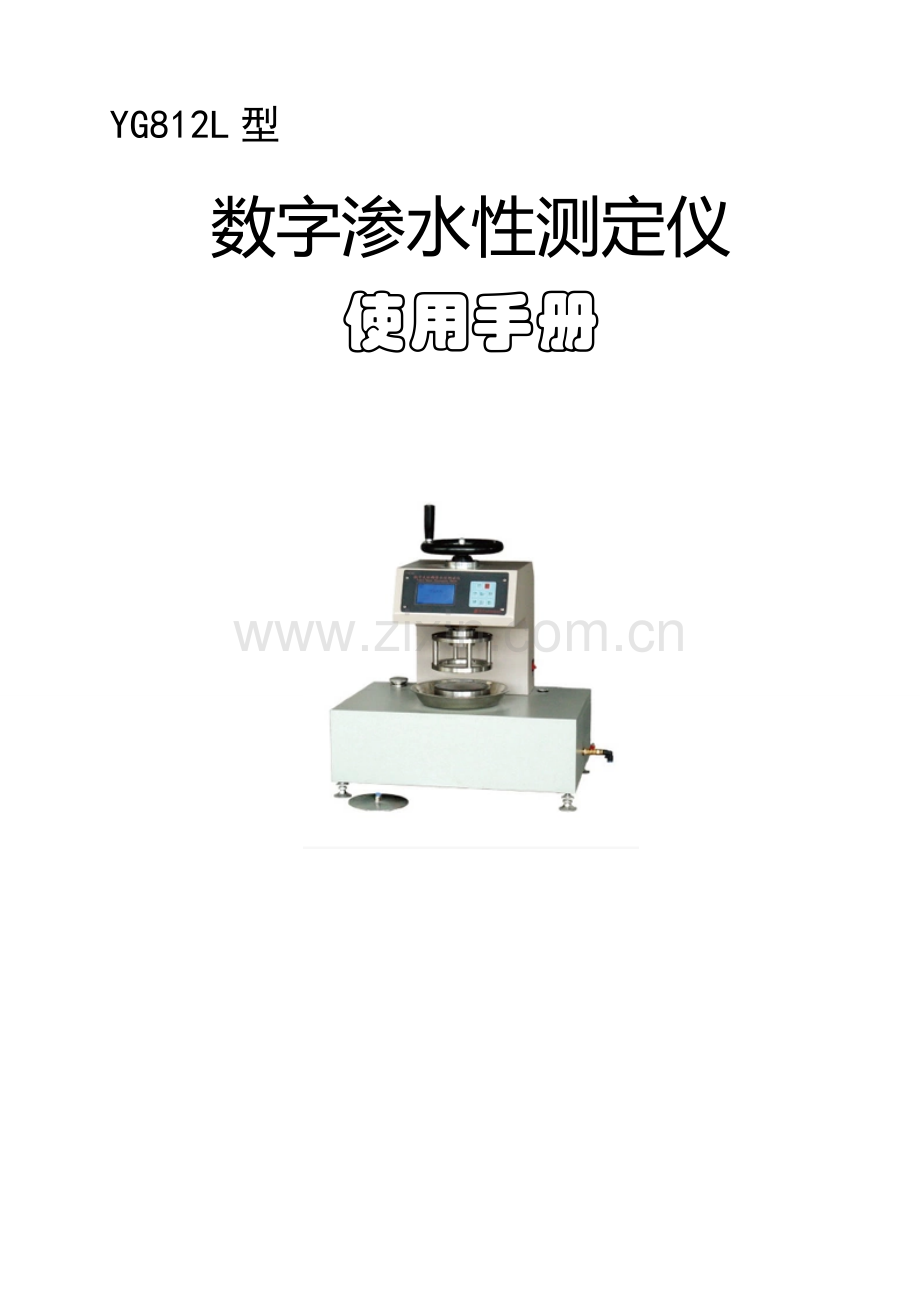

YG812L型
数字渗水性测定仪
使用手册

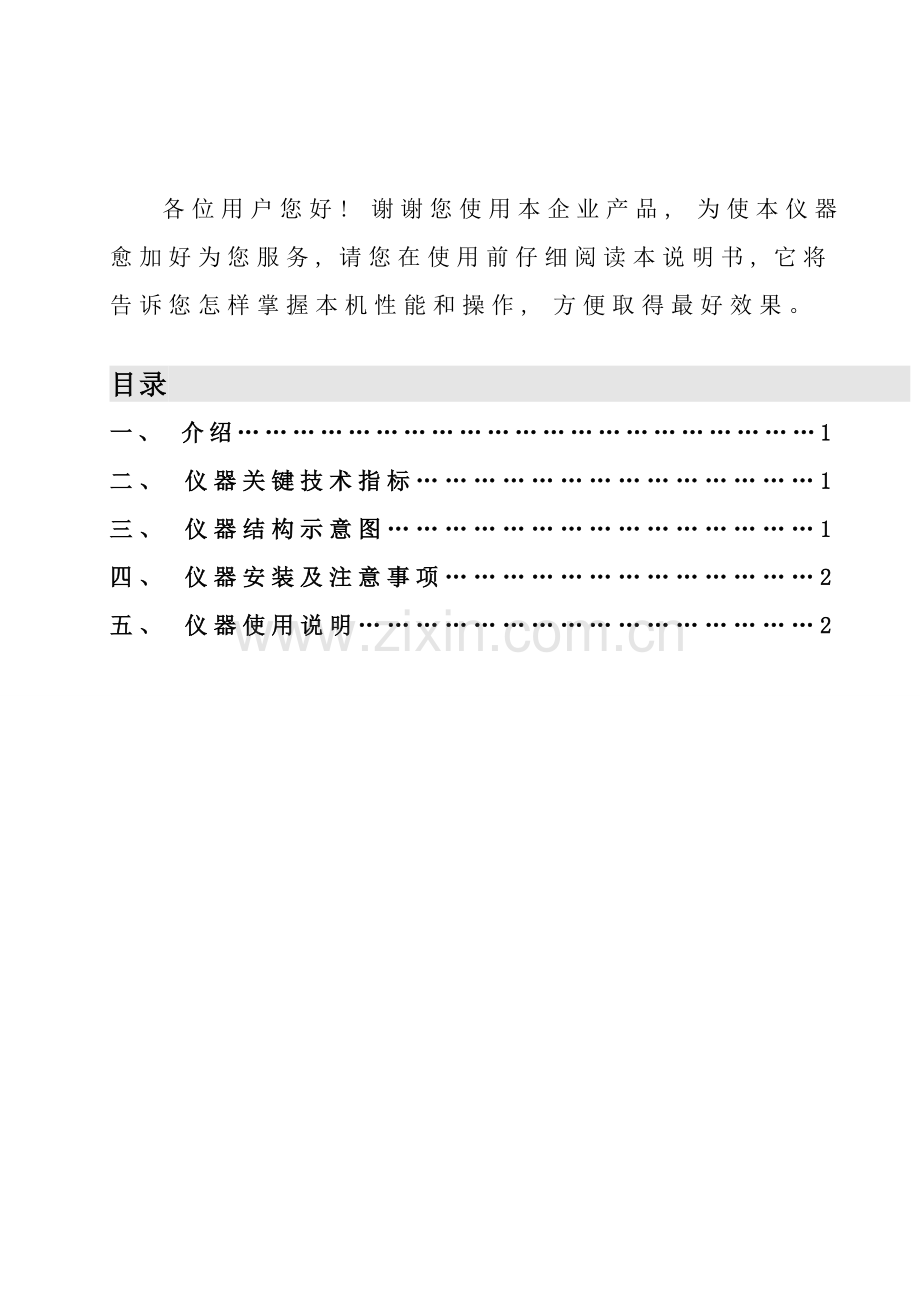

各位用户您好! 谢谢您使用本企业产品, 为使本仪器愈加好为您服务, 请您在使用前仔细阅读本说明书, 它将告诉您怎样掌握本机性能和操作, 方便取得最好效果。

目录
一、 介绍………………………………………………………1
二、 仪器关键技术指标……………………………………1
三、 仪器结构示意图………………………………………1
四、 仪器安装及注意事项…………………………………2
五、 仪器使用说明…………………………………………2

一、 介绍 　
1、 本仪器用于测定经过防水处理多种织物抗渗水性, 如帆布、 油布、 帐篷布、 苫布、 防雨服装布及土工布材料等。
2、 适用标准: GB/T4744、 FZ/T01004、 ISO811、 AATCC 127
二、 仪器关键技术指标 　
1 测量范围: A型0.5kPa~50kPa 精度: 0.2%
B型1kPa~200kPa 精度: 0.5%
C型5kPa~700kPa 精度: 1%
(用户能够依据不一样材料选择不一样型号)
2 试样夹头面积: 100cm2
3 水压上升速率: 1kPa~20kPa/min数字设定
4 工作模式: 五种
5 水箱容量: 1000ml
6 使用电源: AC220V±10%　50Hz　200W
7 外型尺寸: 主机550×400×600mm
8 重量: 约50kg

三、 仪器安装及注意事项 　
1 　仪器应安放在清洁、 干燥环境条件下使用, 基础稳固无震动, 环境温度10～30℃,, 相对温度≤85%。
2 　仪器安装后须细心擦拭洁净, 并在夹样手轮下传动螺纹金属表面涂擦机油。
3 　每次做完试验后应关上电源开关, 并将仪器电插头拨出电源插座。
4 　该仪器在使用时, 电源采取三芯插头, 一定要有接地线。
5 　在放试样前一定要将上夹头水擦干, 以免影响测试结果。
6 　运行时如有突发故障可按“复位”键返回初始状态。
7 　不要随便做压力标定, 会影响试验结果。
8 　夹试样时必需确保试样平整。
四、 仪器使用说明 　　
1 功效说明:
本仪器能够做多种防水布渗水性试验, 提供增压、 定压计时、 定压定时、 挠曲松弛、 渗水漏水等多种测试方法。
2 按键说明:
“加水”键: 在增压、 定压计时、 定压定时、 挠曲松弛等试验前, 须按该键加水, 使液缸在十分钟内充满水, 方便正常测试。（注意: 每批次测试只需加水一次即可, 加水过程中按其它键无效, 请耐心等候）。在校零状态下按此键能够加水。
“开始”键: 设定好试验模式后按此键进入试验状态并开始试验。在压力值标定状态下按此键开始做标定。
“停止/删除”键: 试验过程中按此键停止目前试验; 在校零状态下, 按此键能使目前压力值清零; 试验结束后再按此键可清除上次试验储存数据; 查询状态中按此键可清除存放全部试验数据。在压力值标定状态下按此键结束标定, 并统计压力调整系数。
“置数/放水”键: 设定状态下按此键能改变光标目前位置数值; 假如目前不是设定状态按此键后开始放水, 再按一次停止放水。
“移动/校零”键: 在设定状态下按此键能改变光标所在位置; 假如目前不是在设定状态按此键后进入校零状态。
“设置”键: 按此键后进入设定状态, 能够设置系统日期和时间、 目前试验模式、 升压速率、 终点压强、 定压时间、 挠曲周期等等, 再按一次退出设定状态并保留相关设定。
“查询”键: 试验结束后按此键可进入查询状态, 每按一次就显示上一次试验存放数据。在校零状态下一直按着该键五秒后可进入压力标定模块。
“复位”键: 假如运行过程中出现异样, 可按此键恢复刚开机时状态。
3 测试方法:
在做当日试验前, 先按加水键等十分钟加水, 以排出管道内空气, 确保试验数据正确（当日试验, 这么操作只实施一次即可）。加满水后按移动键进入校零状态, 按“停止/删除”键校零, 再按“移动”键退出校零状态, 夹好试样, 准备试验。
注: 试验过程中, 假如发觉缸内水不满, 可先按“移动”键进入校零状态, 再按“加水”键可立刻加水, 水满后按“停止/删除”键停止加水, 再按“移动”键退出校零状态。
u 增压法:
加满水后, 按“设置”键进入设定状态再按“移动”键选择“方法选择”, 按“置数”键进入方法选择界面。选择“增压试验”, 按“移动”键和“置数”键设定好升压速率, 再次按“设置”键退出设定状态, 按“开始”键试验开始, 当试样上面出现第三滴水珠时按“停止”键, 活塞自动复位, 仪器自动保留试验数据。
u 定压计时法:
加满水后, 按“设置”键进入设定状态再按“移动”键选择“方法选择”, 按“置数”键进入方法选择界面。选择“定压计时”, 按“移动”键和“置数”键调整升压速率、 终点压强后按“设置”键退出设定状态。按“开始”键开始试验, 当压力值上升到设置好终点压强时, 活塞停止推进, 开始计时, 当试样上出现第一滴水珠时按“停止”键, 活塞复位, 仪器自动保留试验数据。
u 定压定时法:
加满水后, 按“设置”键进入设定状态再按“移动”键选择“方法选择”, 按“置数”键进入方法选择界面。选择“定压定时”, 按“移动”键和“置数”键调整升压速率、 终点压强、 定时时间后按“设置”键退出设定状态。按“开始”键开始试验, 当压力值上升到设置好终点压强时, 活塞停止推进, 开始计时, 当水压保持时间超到预设好时间时, 活塞复位, 仪器自动保留试验数据, 观察试样表面是否有水珠以确定该试样是否合格。
u 挠曲松弛法:
加满水后, 按“设置”键进入设定状态再按“移动”键选择“方法选择”, 按“置数”键进入方法选择界面。选择“挠曲松弛”, 按“移动”键和“置数”键调整升压速率、 终点压强、 定时时间、 挠曲次数。当压力值上升到设置好终点压强时, 活塞停止推进, 开始计时, 当水压保持时间超出预设好时间时, 活塞复位, 依据设好挠曲次数判定往复次数。观察试样上表面是否有水珠以确定该试样是否合格。
u 渗水漏水法:
加满水后, 按“设置”键进入设定状态再按 “移动”键选择“方法选择”, 按“置数”键进入方法选择界面。选择“渗水漏水”, 按“移动”键和“置数”键调整终点压强、 定时时间。打开右边阀门, 放掉残余水, 然后把量杯放在右边阀门（溢流阀）下接着。按“开始”键进入试验, 当压力值上升到设置好终点压强时, 开始计时, 当初间超出预设好时间时, 试验停止, 测量量杯内水。
4 压力值标定方法
假如发觉显示压力值与实际压力不符, 可做一次标定。方法以下:
加满水后, 将仪器自带附件中圆盘夹在夹头上, 接上压力表, 排出里面空气, 确保压力表指针在零位。（压力表用户自购　　量程　0-1Mpa 精度 0.25 ）
（1）先按“移动/校零”键进入校零状态。
（2）在校零状态下按住“查询”键, 五秒后进入压力值标定状态。
（3）在压力值标定状态下按“开始”键开始压力值标定, 步进电机开始打水。
（4）当外接压力表指针指到600kPa时立即按下“停止”键, 步进电机复位, 标定结束, 系统计算出压力调整系数并自动保留。
（5）按“校零”键返回校零状态
