避险硐室评分验收标准.doc

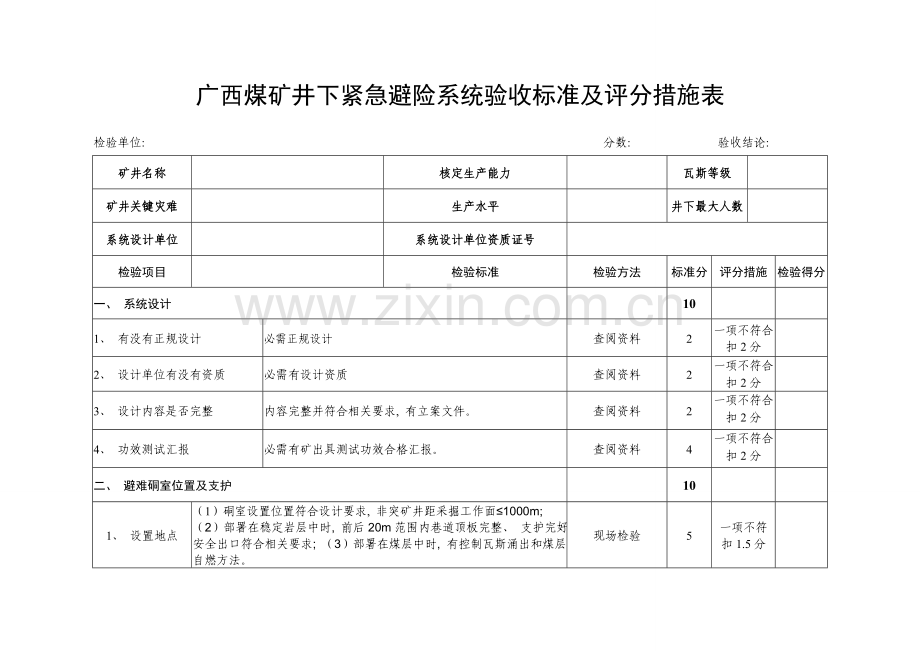

广西煤矿井下紧急避险系统验收标准及评分措施表

检验单位:

分数:

验收结论:

矿井名称

核定生产能力

瓦斯等级

矿井关键灾难

生产水平

井下最大人数

系统设计单位

系统设计单位资质证号

检验项目

检验标准
检验方法
标准分
评分措施
检验得分
一、 系统设计

10

1、 有没有正规设计
必需正规设计
查阅资料
2
一项不符合扣2分

2、 设计单位有没有资质
必需有设计资质
查阅资料
2
一项不符合扣2分

3、 设计内容是否完整
内容完整并符合相关要求, 有立案文件。
查阅资料
2
一项不符合扣2分

4、 功效测试汇报
必需有矿出具测试功效合格汇报。
查阅资料
4
一项不符合扣2分

二、 避难硐室位置及支护

10

1、 设置地点
（1）硐室设置位置符合设计要求, 非突矿井距采掘工作面≤1000m; （2）部署在稳定岩层中时, 前后20m范围内巷道顶板完整、 支护完好, 安全出口符合相关要求; （3）部署在煤层中时, 有控制瓦斯涌出和煤层自燃方法。
现场检验
5
一项不符
扣1.5分

2、 额定避难人数
永久硐室: 20≤人数≤100, 备用系统≥1.2;
临时硐室: 10人≤人数≤40人。备用系统≥1.2。
现场检验
3
一项不符
扣1分

3、 支护方法及材料
硐室及安全出口前后20m范围内采取锚喷、 砌碹等不燃性材料进行支护。
现场检验
2
一项不符
扣1分

三、 硐室建设工程

20

1、 生存室
（1）永久硐室: 净高≥2m, 每人有效使用面积≥1.0 m2;
（2）临时硐室: 净高≥1.85m, 每人有效使用面积≥0.9 m2。
（3）两趟单向排气管和一趟单向排水管及手动阀门。
现场检验
8
一项不符
扣2分

2、 过渡室
（1）永久硐室: 面积≥3.0 m2; （2）临时硐室: 面积≥2.0 m2。（3）压缩空气幕和空气喷淋装置; （4）一趟单向排气管和单向排水管及手动阀门。
现场检验
4
一项不符
扣2分

3、 硐室形状与颜色
拱形或梯形、 内部为浅色。
现场检验
1
一项不符
扣0.5分

4、 防水方法
硐室地面高于巷道底板大于0.2m。
现场检验
1
一项不符
扣1分

5、 密闭门
（1）防护密闭门（带观察窗）, 抗冲击压力≥0.3Mpa; （2）开闭灵活、 密封可靠, 能够里外锁牢; （3）密闭墙掏槽深度大于0.2m; （4）向外开启。
现场检验
4
一项不符
扣2分

6、 安全出口
含有应急逃生出口或采取2个安全出口。有条件矿井安全出入口或应急逃生出口分别部署在2条不一样巷道中; 部署在同一条巷道中2个安全出入口间距≥20米。
现场检验
2
一项不符
扣2分

7、 压风、 供水、 监测监控、 人员定位、 通信和供电等管线保护方法
保护距离≥20m。
现场检验
2
一项不符
扣0.5分

四、 避难硐室功效设施

40

1、 氧气供给
避难硐室应该优先选择专用钻孔、 专用管路供氧（风）; 假如采取钻孔供氧（风）时, 钻孔应该在地面或最少在该硐室所在水平以上2个水平进风巷道上开孔; 采取压风管路作为硐室专用管路供氧（风）时, 经设计计算和试用, 能够简化或不再配置高压氧气瓶, 但压风管路须采取保护方法（矿井主压风管路敷设在稳定岩层中时, 可在压风管路进入采区后进行保护）。
现场检验
2
一项不符
扣2分

2、 压风自救系统
压风管路应设减压、 消音、 过滤装置和控制阀, 出口压力0.1～0.3MPa, 供风量≥0.3m3/min•人, 连续噪声≤70dB（A）。
现场检验
2
一项不符
扣2分

3、 供水施救系统
供水管路应有专用接口和供水阀门。
现场检验
2
一处不符
扣1分

4、 人员定位系统
能监测井下人员进出紧急避险设施情况。
现场检验
2
一处不符
扣2分

5、 安全监测监控
配置独立内外环境参数检测或监测仪器, 并同矿井监控系统联通。
现场检验
4
一处不符
扣2分

6、 通信联络系统
直通电话、 无线通讯或应急通讯。
现场检验
2
一处不符
扣1分

7、 有毒有害气体处理
矿用隔爆型空气循环净化系统, 处理CO2能力不低于0.5L/分钟/人; 处理CO能力应确保在20分钟内将CO浓度由0.04%降到0.0024%以下。（采取专用钻孔或专用管路为硐室供氧（风）时, 经设计计算和试用能够简化或不再配置此项设备）。
查看相关设备技术参数
4
一处不符
扣4分

8、 温湿度控制
温度不高于35℃; 湿度小于85%; 确保紧急避险设施不低于100pa正压状态; 空调连续噪声≤70dB(A)。（采取专用钻孔或专用管路为硐室供氧（风）时, 经设计计算和试用能够简化或不再配置此项设备）。
查看相关设备技术参数
2
一处不符
扣2分

9、 独立环境
参数监测
1、 生存室: O2、 CO、 CO2、 CH4; 温度监测;
2、 过渡室: O2、 CO;
3、 外界: O2、 CO、 CO2、 CH4。（如采取CO2制冷方法应在CO2气瓶室内加装CO2监测。
现场检验
2
一项不符
扣1分

10、 自救器
有效防护时间不少于45min隔绝式压缩氧自救器, 数量为额定人数1.2倍。
现场检验
2
一处不符
扣1分

11、 照明
一体式矿灯、 矿用防爆日光灯或应急照明。
现场检验
2
一处不符
扣1分

12、 排泄物搜集
集便器（生化或打包马桶）
现场检验
2
一处不符
扣2分

13、 消防器材
消防器材种类、 规格、 数量符合设计要求, 灭火器必需在保质期内。宜采取干粉灭火器, 且容量不少于40㎏。
现场检验
2
一处不符
扣2分

14、 工具箱
担架、 自动苏生器、 铜锤、 扳子、 钳子、 螺丝钉等。
现场检验
2
一处不符
扣0.5分

15、 抢救箱
绷带、 纱布、 速效救心丸、 云南白药、 剪刀、 血压计等。
现场检验
2
一处不符
扣0.5分

16、 基础生存保障
食品不少于5000KJ/人/天, 饮用水不少于1.5L/人/天, 并在保质期内。满足96小时最多避难人员需求。
现场检验
4
一处不符
扣2分

17、
硐室入口标识牌、 巷道指示牌、 硐室内操作指示牌、 操作规程。
现场检验
2
一处不符
扣1分

五、 紧急避险系统管理

20

应急预案
有符合实际应急预案, 每年最少进行1次实际演练, 职员掌握相关知识; 避灾路线标识清楚。
查看资料、
现场检验
5
一项不符
扣2分

自救器
为全部入井人员配置自救器; 自救器配置数量、 类型、 防护时间符合相关要求; 入井人员随身携带, 并熟练掌握使用方法。

现场检验
5
一处不符
扣2分

管理制度
包含机构人员配置、 岗位责任制、 值班、 设备定时检验和校准、 系统功效测试、 设备故障处理、 硐室维护、 过期食品和药品更换、 培训和应急演练、 操作规程、 安全仪表计量检验、 技术资料管理等制度。
查阅资料
5
一项不符
扣1分

技术档案
紧急避险设施设计、 安装、 验收、 使用、 维护、 配件配品更换、 培训演练等相关信息及应急预案、 系统部署图、 矿井灾难预防与处理计划、 采区设计及作业规程中应包含紧急避险系统相关内容。
查阅资料
5
一项不符
扣1分

六、 否决项

项目
1、 应急预案编制及演练。2、 避险系统设计。
3、 避难硐室安装完成后必需进行功效测试。
4、 硐室环境参数监测。5、 硐室安全出口。
6、 硐室压缩氧或自生氧气供给。
7、 硐室有毒有害气体处理。
（注; 采取专用钻孔或专用管路为硐室供氧（风）时, 经设计计算和试用对硐室不考评6、 7项）。

现场检验

有一项不
含有, 即
为系统
不合格

说明; 在自救器额定时间内, 靠正常步行安全撤至地面未建井下避难设施高瓦斯和瓦斯矿井, 只考评第五项和第六项相关内容（第五项按100分计, 得分按标准分和扣分百分比计算）。
检验人员（签字）: 检验日期:
