NCU程序调试及备份手册.doc

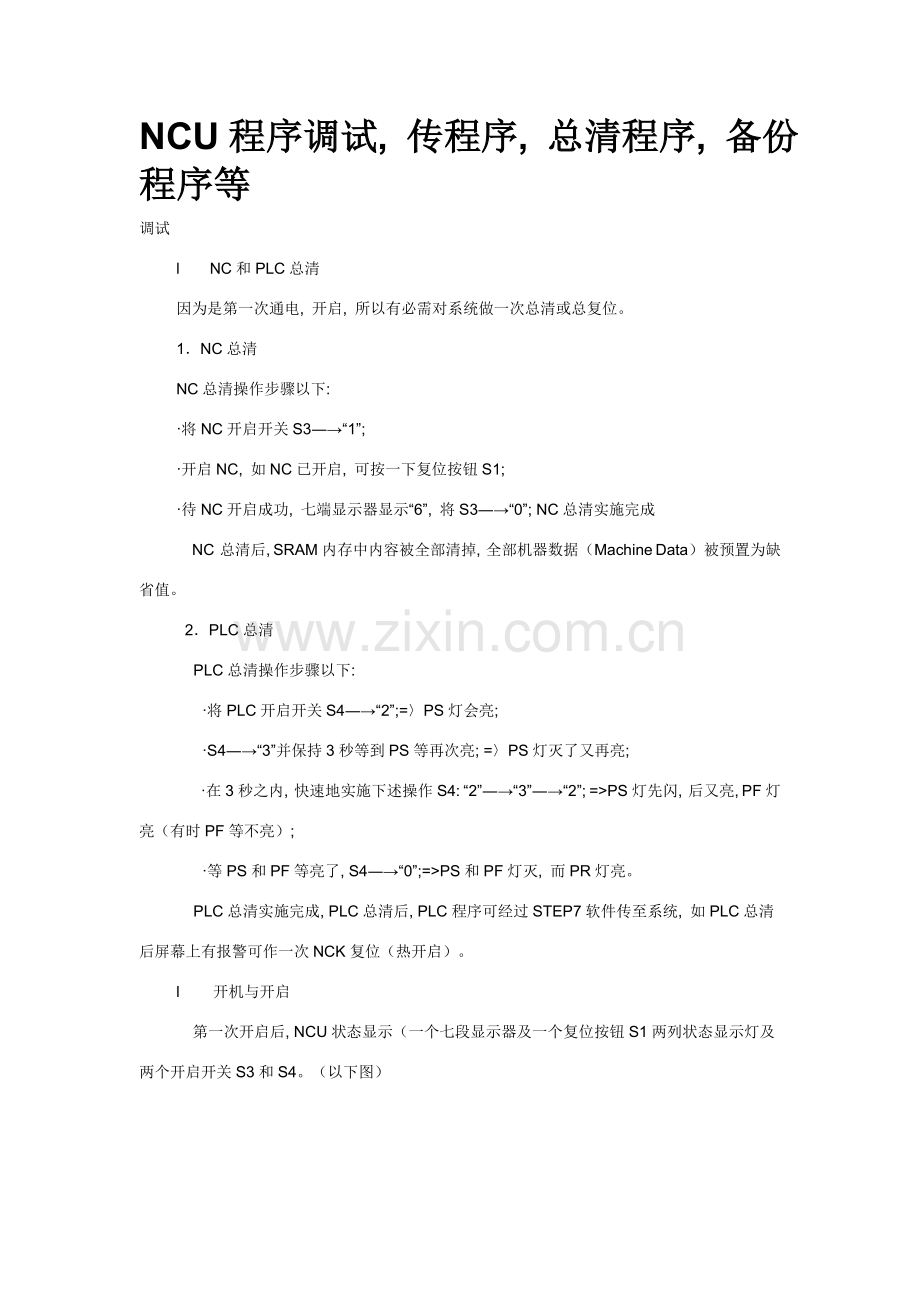

NCU程序调试, 传程序, 总清程序, 备份程序等
调试
l       NC和PLC总清
因为是第一次通电, 开启, 所以有必需对系统做一次总清或总复位。
1．NC总清
NC总清操作步骤以下:
·将NC开启开关S3―→“1”;
·开启NC, 如NC已开启, 可按一下复位按钮S1;
·待NC开启成功, 七端显示器显示“6”, 将S3―→“0”; NC总清实施完成
    NC 总清后, SRAM内存中内容被全部清掉, 全部机器数据（Machine Data）被预置为缺省值。
  2．PLC总清
    PLC总清操作步骤以下:
      ·将PLC开启开关S4―→“2”;=〉PS灯会亮;
      ·S4―→“3”并保持3秒等到PS等再次亮; =〉PS灯灭了又再亮;
      ·在3秒之内, 快速地实施下述操作S4: “2”―→“3”―→“2”; =>PS灯先闪, 后又亮, PF灯亮（有时PF等不亮）;
      ·等PS和PF等亮了, S4―→“0”;=>PS和PF灯灭, 而PR灯亮。
    PLC总清实施完成, PLC总清后, PLC程序可经过STEP7软件传至系统, 如PLC总清后屏幕上有报警可作一次NCK复位（热开启）。
l       开机与开启
   第一次开启后, NCU状态显示（一个七段显示器及一个复位按钮S1两列状态显示灯及两个开启开关S3和S4。（以下图）
   在确定S3和S4均设定位“0”, 则此时就能够开机开启了, 经过大约几十秒钟, 当七段显示器显示“6”时, 表明NCK上电正常; 此时, “+5V”和“SF”灯亮, 表明系统正常; 但驱动还未使能, 而PLC状态泽“PR”灯亮, 表明PLC运行正常。
  ·MMC:MMC开启时经过OP显示来确定, 假如是MMC100.2, 在开启最终, 在屏幕下面会显示一行信息“Wait For NCU Connection: ×× Seconds”如MMC与NCU通讯成功, 则SINUMERIK 810D/840D基础显示会出现在屏幕上, 通常是“机床”操作区, 而MMC103,因为它是能够带硬盘, 所以在它背后也有一个七段显示器, 如MMC103开启成功后它会显示一个“8”字。
  ·MCP:在PLC开启过程中, MCP上全部灯饰不停闪烁, 一旦PLC成功开启, 且基础程序状如则只有在OB1种调用FC19或FC25, 那么MCP上灯不再闪烁, 此时MCP即能够使用。
  ·DRIVE SYSTEM:只有NC,PLC和MMC都正常开启后, 最终考虑驱动系统。首先必需完成驱动配置, 对于MMC100.2, 需借助于“SIMODRIVE 611D”Start-up Tool软件, 而MMC103可直接在OP031上做, 然后用PLC处理对应信号即可。
   这么, 系统再开启后, SF灯应灭掉。

元素

类型

含义

复位S1

按钮

出发一个硬件复位; 控制和驱动复位后完整重起。

NMI S2

按钮

对处理器发出触发和NMI请求, NMI—非屏蔽中段

S3

旋转开关

NCK开启开关
位置0: 正常开启
位置1: 开启位置（缺省值开启）
为值2…7: 预留

S4

旋转开关

PLC模式选择开关
位置0: PLC运行
位置1: PLC运行P
位置2: PLC停止
位置3: 模块复位

H1(左列)显示灯

显示灯

+5V: 电源电压在容差范围内时亮
NF:NCK开启过程中, 其监控器被触发时, 此灯亮
CF: 当COM监控器输出一个报警时, 此灯亮
CB:经过OPI接口进行数据传输, 此灯亮
CP:经过PCMPI接口进行数据传输时, 此灯亮

绿灯
红灯
红灯
黄灯
黄灯

H2(右列)显示灯

显示灯

FR:PLC运行状态
PS:PLC停止状态
FF:当PLC监控器输出一个报警时: 此灯亮; 当PLC监控器输出一个报警时: 全部4个灯都亮
FFO:PLC强制状态
-: NCU571-573
未用, 复位时短暂亮
NCU573.2:PLC DP状态
在CPU315 2DP上此灯有“BUSF”标识
·灯灭: DP未配置或者配置了但全部从站未找到
·灯闪: DP配置了, 但一个或一个以上从站丢失
·灯亮: 错误（比如: 总线近路无令牌通行）

绿灯
红灯
红灯
黄灯
黄灯

H3

七段数码管

软件支持输出测试和诊疗信息。开启完成后, 正常状态显示“6”

840D NCU模块控制和显示元素

l       数据备份
    在进行调试时, 为了提升效率不做反复性工作, 需对所调试数据适时地做备份。在机床出厂前, 为该机床全部数据留档, 也需对数据进行备份。
   SINUMERIK 810D/840D数据分为三种: NCK数据
                                      PLC数据
                                    MMC数据
有两种数据备份方法:
1.系列备份（Series Start-up）:
特点: （1）用于回装和开启同SW版本系统
（2）包含数据全方面, 文件个数少（*.arc）
       （3）数据不许可修改, 文件都用二进制各式（或称作PC格式）
种DATA）
  特点: （1）用于回装不一样SW版本系统
       （2）文件个数多（一类数据, 一个文件）
       （3）能够修改, 大多数文件用“纸带格式: 即文本格式”
做数据备份需以下辅助工具:
     ·PCIN软件
     ·V24电缆（6FX-1AA01-0BF0）
     ·PG740（或更高型号）或PC
※ 因为MMC103可带软驱, 硬盘, NC卡等; 它数据备份愈加灵活, 可选择不一样存放目标, 以其为例介绍具体操作步骤:
·数据备份
（1）在主菜单中选择“Service”操作区;
（2）按扩展件“｝”―→“Series Start-up”选择存档内容NC,PLC,MMC并定义存档文件名;
（3）从垂直菜单中, 选择一个作为存放目标:
V.24    ―→指经过V.24电缆船只外部计算机（PC）;
PG      ―→编程器（PG）;
Disk    ―→MMC所带软驱中软盘;
Archive ―→硬盘;
NC Card ―→NC卡。
      选择其中V.24和PG时, 应按“Interface”软件键, 设定接口V.24参数;
  （4）若选择备份数据到硬盘, 则:“Archive”（垂直菜单）―→“Start”.
 ·数据恢复
MMC103操作步骤（从硬盘上恢复数据）:

       a:“Service”;
       b:扩展键“｝”;
       c:“Series Start-up”;
       d:“Read Start-up Archive”（垂直菜单）;
       e:找到存档文件, 并选中“OK”;
       f:“Start”（垂直菜单）;
    不管是数据备份还是数据恢复, 都是在进行数据传送, 传送标准是:
    一．永远是准备接收数据一方先准备好, 处于接收状态;
    二．两端参数设定一致。
