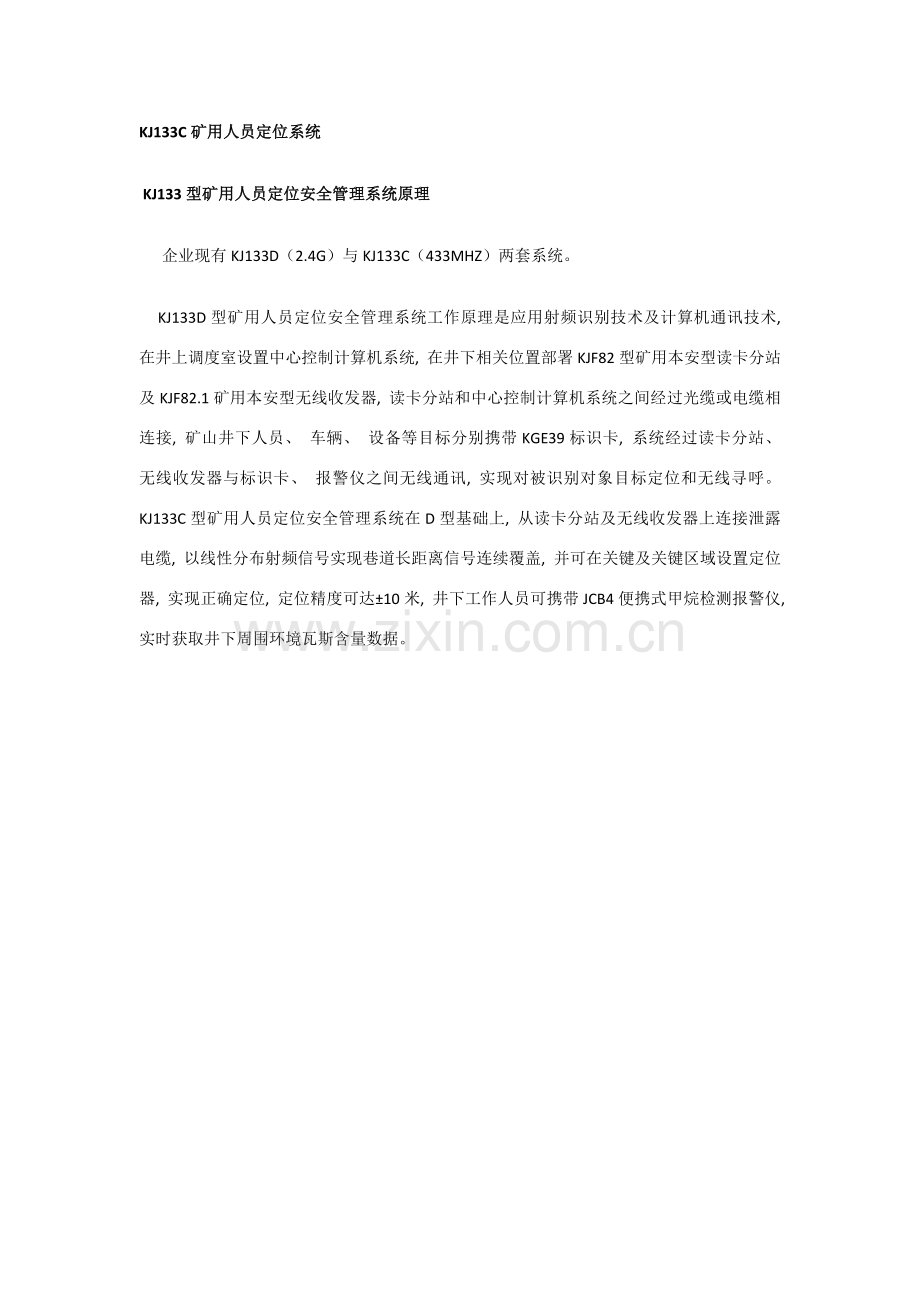

KJ133C矿用人员定位系统
 KJ133型矿用人员定位安全管理系统原理
     企业现有KJ133D（2.4G）与KJ133C（433MHZ）两套系统。
     KJ133D型矿用人员定位安全管理系统工作原理是应用射频识别技术及计算机通讯技术, 在井上调度室设置中心控制计算机系统, 在井下相关位置部署KJF82型矿用本安型读卡分站及KJF82.1矿用本安型无线收发器, 读卡分站和中心控制计算机系统之间经过光缆或电缆相连接, 矿山井下人员、 车辆、 设备等目标分别携带KGE39标识卡, 系统经过读卡分站、 无线收发器与标识卡、 报警仪之间无线通讯, 实现对被识别对象目标定位和无线寻呼。KJ133C型矿用人员定位安全管理系统在D型基础上, 从读卡分站及无线收发器上连接泄露电缆, 以线性分布射频信号实现巷道长距离信号连续覆盖, 并可在关键及关键区域设置定位器, 实现正确定位, 定位精度可达±10米, 井下工作人员可携带JCB4便携式甲烷检测报警仪, 实时获取井下周围环境瓦斯含量数据。

    “全覆盖连续式”井下无线信息安全管理平台
                 ——KJ133型矿用人员定位安全管理系统
       我企业拥有两套不一样频段系统, 可灵活使用以满足不一样用户需求。KJ133D型产品关键应用在巷道结构较为简单矿井, 重在实现实时正确考勤管理及井下区域定位管理需求。KJ133C型产品除实现考勤管理及区域定位之外, 更可实现信号长距离连续覆盖、 正确定位及双向无线寻呼。
       优异光缆/电缆混合网络结构, 组网灵活, 系统容量大
       无缝接入井下工业以太环网及企业局域网, 实现网络化信息管理及全新人员安全管理模式
       可选装井口大屏幕验卡系统及手持式便携验卡仪, 判别身份, 一人一卡
       专利产品, 自主创新, 技术领先
       KJ133C型矿用人员定位安全管理系统采取了射频识别领域高端技术及优异计算机通讯技术, 含有优越性能, 而且含有以下特点:
      全矿井、 全覆盖: KJ133C型矿用人员定位安全管理系统,不管是在竖井、 斜井、 直巷, 还是岔路、 弯道, 或是狭窄弯曲起伏工作面等多种复杂地形条件下, 均可实现信号连续覆盖, 真正实现信号无盲区。
      全员实时正确定位: KJ133C型矿用人员定位安全管理系统能够实时显示全部些人员在目前时刻正确位置。
      定位精度高: 采取独有小区定位专利技术,定位精度可达±10米以内, 兼有大范围和高精度特点。
      无线移动瓦斯监测: KJ133C型矿用人员定位安全管理系统能够实时显示井下人员周围瓦斯浓度。
      单台分站覆盖范围大: 一台分站配合使用矿用本安型无线收发器,其实际有效覆盖范围能够达成5公里以上, 而且能够确保在多种弯曲、 狭窄、 复杂空间内对射频卡进行识别, 不受地形条件限制。实现全覆盖时所需分站数量少, 系统成本低。
      双向无线寻呼: 系统能够向目标发出呼叫信息, 如通常呼叫、 紧急呼叫、 撤离呼叫等信息; 能够呼叫一个特定目标, 也能够呼叫多个目标（群呼）; 信息能够在第一时刻立刻传达成每一个人, 实现实时信息传输。紧急情况下, 井下人员还能够经过射频卡向系统发出呼救信号, 从而得到其她人员立刻救助。
      使用安全: 经国家权威通信计量部门检测, 系统设备发射功率低, 安全可靠, 对其它设备无干扰。
      高速运动目标识别及抗冲突能力: 在煤矿井下经过对200张同时以60km/h运动射频卡识别测试, 无漏卡。证实系统可满足对高速运动目标识别要求, 抗干扰能力强。成功实现对井下车辆实时跟踪定位管理。
      光缆/电缆混合网络: 配置灵活方便, 传输带宽大, 确保信息实时有效传输。
      网络化人员信息管理系统: 井下人员信息实时传送到控制中心, 同时经过网络传送到矿领导、 各部门办公室, 也能够继续上传到矿务局以及其它各级监管部门, 实现信息共享。
      全部自主知识产权: 系统设备全部自主开发, 系统配套完整, 技术优异, 功效多样, 后续开发拓展能力强, 将会不停地有新功效增加到系统中, 确保用户系统增值, 节省用户投资。自主创新, 技术领先, 中国首创, 相关产品已取得国家发明专利。
KJ133型矿用人员定位安全管理系统技术参数
KJ133C型
KJ133D型
●  系统功效特点
    433MHz系统适应井下正确定位全程覆盖方案, 以线性分布方法实现长距离信号连续覆盖, 并实现正确定位, 最小精度达±10米。
2.4GHz系统适应井下路径控制方案, 以点信号覆盖对矿工行走通道进行实时跟踪, 并实现井下区域定位。
●  中心控制计算机系统与读卡分站
    读卡分站容量: 1台数据通信接口能够连接32台读卡分站;
    1台分站可分4路连接8个无线收发器;
    传输距离: 大于10Km, 采取光缆时可达100Km以上;
    传输速率: 4800bps;
    传输误码率: 小于10-8;
    巡检周期: 小于30s;
    支持光缆/电缆混合网络。
    读卡分站容量: 1台数据通信接口能够连接32台读卡分站;
    1台分站可分4路连接8个无线收发器;
    传输距离: 大于10Km, 采取光缆时可达100Km以上;
    传输速率: 4800bps;
    传输误码率: 小于10-8;
    巡检周期: 小于30s;
    支持光缆/电缆混合网络。
●  读卡分站与射频卡
    识别距离: 单台分站有效识别范围达4公里以上; （为连接矿用本安型无线收发器时实际有效识别距离, 不受任何地形条件限制）
    识别数量: 1台KJF82A型矿用本安型读卡分站可同时识别射频卡数量≥300个。
    工作频率: 433MHz。
    识别数量: 1台KJF82B型矿用本安型读卡分站可同时识别射频卡数量≥300个。
    工作频率: 2.4GHz。
