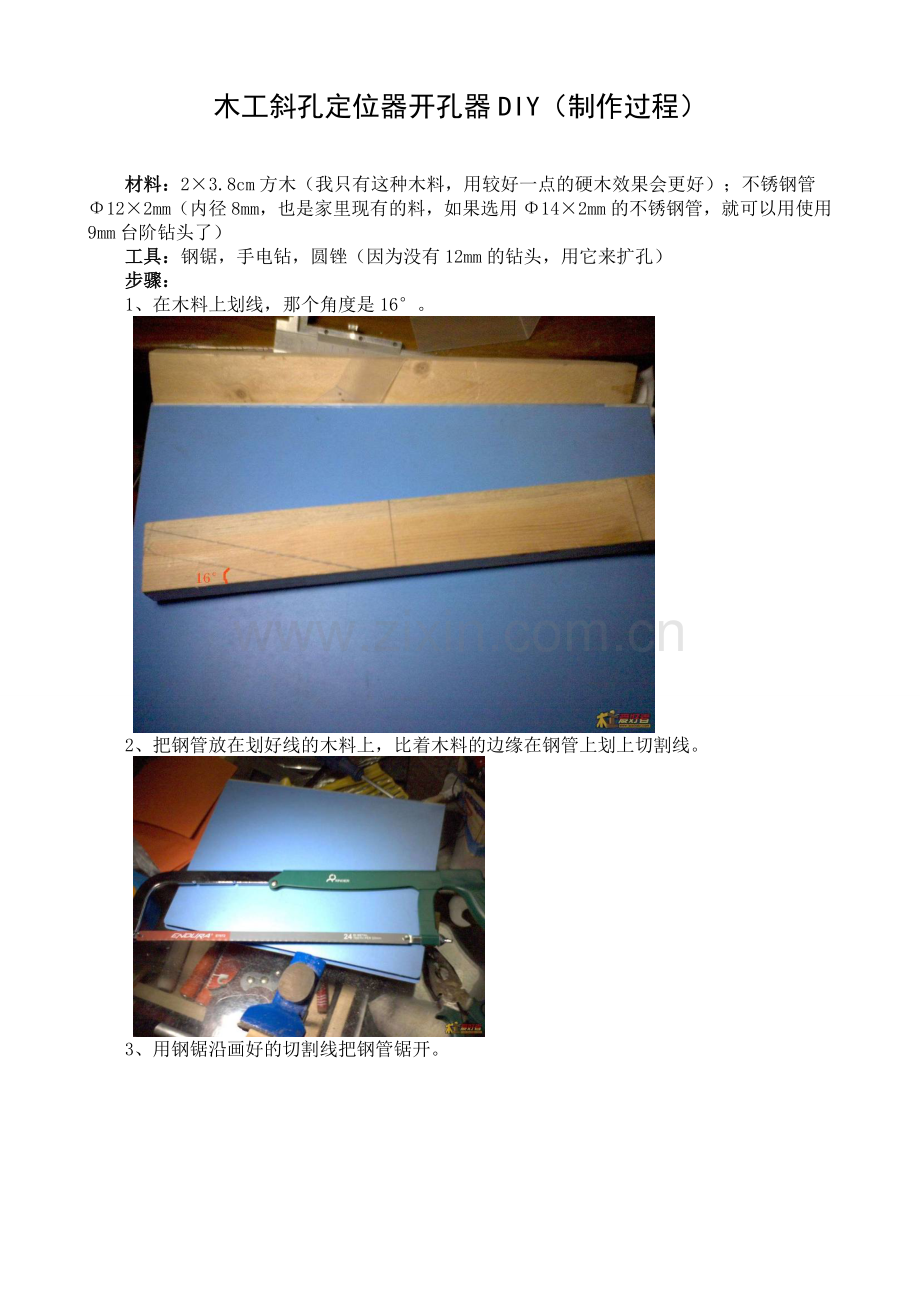

木工斜孔定位器开孔器DIY（制作过程）

　　材料：2×3.8cm方木（我只有这种木料，用较好一点的硬木效果会更好）；不锈钢管Φ12×2mm（内径8mm，也是家里现有的料，如果选用Φ14×2mm的不锈钢管，就可以用使用9mm台阶钻头了）
　　工具：钢锯，手电钻，圆锉（因为没有12mm的钻头，用它来扩孔）
　　步骤：
　　1、在木料上划线，那个角度是16°。

2012-6-13 13:37 上传
下载附件 (108.62 KB)
　　2、把钢管放在划好线的木料上，比着木料的边缘在钢管上划上切割线。

2012-6-13 13:37 上传
下载附件 (128.13 KB)
　　3、用钢锯沿画好的切割线把钢管锯开。

2012-6-13 13:37 上传
下载附件 (141.33 KB)

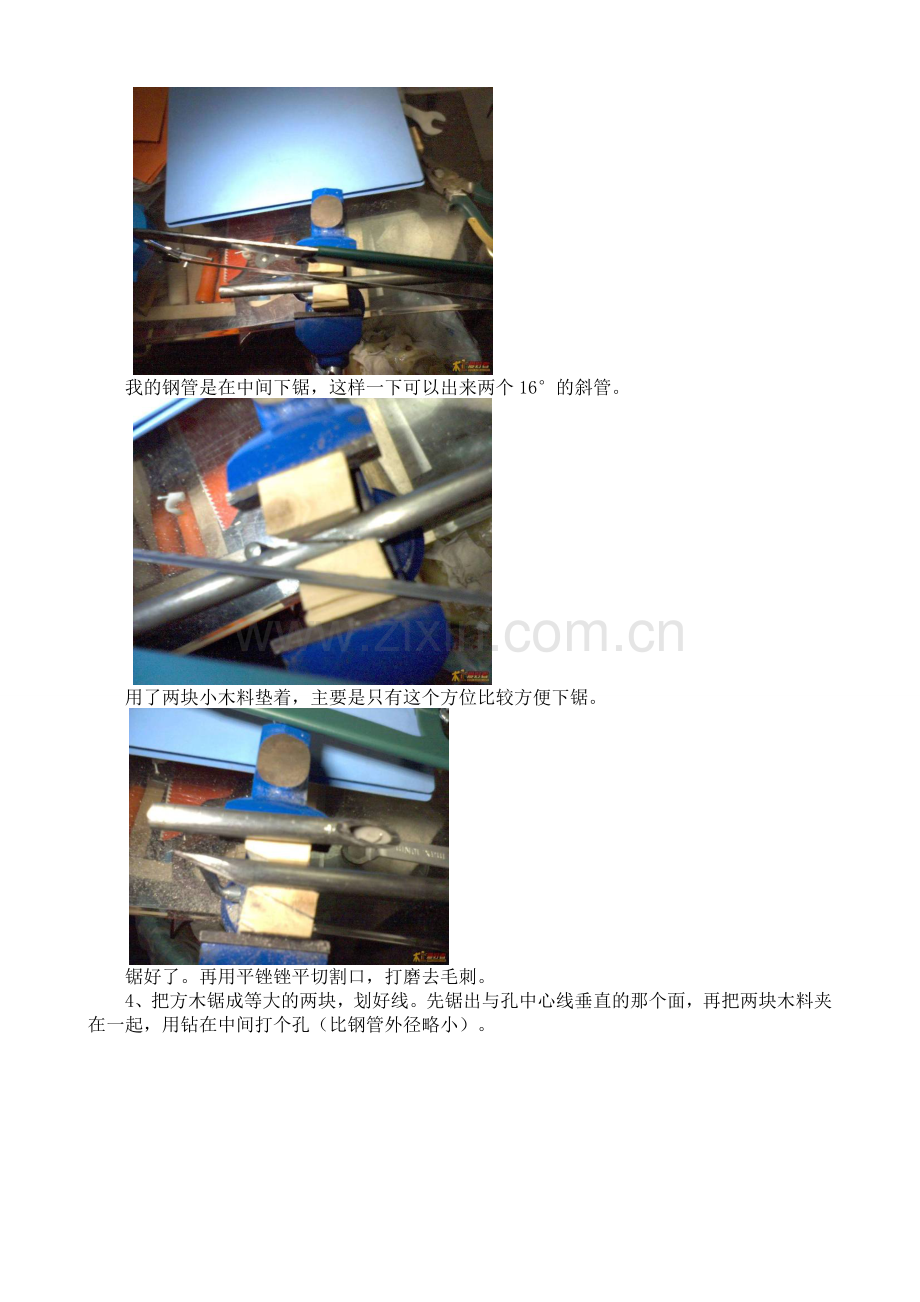

　　我的钢管是在中间下锯，这样一下可以出来两个16°的斜管。

2012-6-13 13:37 上传
下载附件 (140.07 KB)
　　用了两块小木料垫着，主要是只有这个方位比较方便下锯。

2012-6-13 13:37 上传
下载附件 (147.29 KB)
　　锯好了。再用平锉锉平切割口，打磨去毛刺。
　　4、把方木锯成等大的两块，划好线。先锯出与孔中心线垂直的那个面，再把两块木料夹在一起，用钻在中间打个孔（比钢管外径略小）。

2012-6-13 13:37 上传
下载附件 (178.33 KB)
　　比着钢管，用圆锉修磨。
　　5、钻钢管定位孔。这个孔的外圆要与钢管孔的外圆有1－2mm的相交。

2012-6-13 13:37 上传
下载附件 (113.41 KB)
　　由于在木料外面也引上了钢管孔的外边线，所以钻这个孔就容易找到合适的位置。注意，钻孔时中间不能插钢管（别想一下子就省事了，不行，我试了）。
　　6、锉钢管定位槽。　　

2012-6-13 13:37 上传
下载附件 (158.03 KB)

　　比照木料上的定位孔在钢管上划上线，注意钢管斜面要与木夹板底面在一个平面内（可略低）。　

2012-6-13 13:37 上传
下载附件 (158.23 KB)

　　用钢锯和圆锉修出定位槽。

2012-6-13 13:36 上传
下载附件 (120.94 KB)
　　修槽时要不时比对定位孔。

2012-6-13 13:43 上传
下载附件 (122.62 KB)
　　与定位螺栓杆要密贴。
　　7、钻固定螺钉孔。（孔是钻了，但因为用的定位拉紧螺栓很给力，感觉没有必要了，但从完美角度看，这儿应该有一个小固定螺钉）。

2012-6-13 13:43 上传
下载附件 (128.36 KB)
　　木夹板修整好后就是这个样子。
　　8、组装。

2012-6-13 13:44 上传
下载附件 (127.91 KB)
　　不用多说了吧。　　

2012-6-13 13:43 上传
下载附件 (123.23 KB)

2012-6-13 13:43 上传
下载附件 (119.23 KB)

2012-6-13 13:43 上传
下载附件 (121.95 KB)
　　9、画刻度线。找几块厚度不同的木板，把钻头插进去，在板边上比划一下位置和钻头的深度，做好标记。

2012-6-13 13:44 上传
下载附件 (136.2 KB)
　　那个红色的0是钻深（从钻头粗的地方算）的起点。

2012-6-13 13:44 上传
下载附件 (123.59 KB)
　　两边都做上标志。

2012-6-13 13:44 上传
下载附件 (134.7 KB)
　　底面上也做上。

　　使用：

2012-6-13 13:46 上传
下载附件 (108.94 KB)
　　定位钻头深度。

2012-6-13 13:46 上传
下载附件 (111.69 KB)
　　定位夹持位置。

2012-6-13 13:43 上传
下载附件 (156.48 KB)
　　开钻。

2012-6-13 13:37 上传
下载附件 (108.4 KB)
　　成果。

2012-6-13 13:46 上传
下载附件 (179.9 KB)
　　在大板上要用G夹（反正能夹住就行）。

　　感想：
　　试验成功。
　　1、可再用一个木夹板，做成2个管的……3个管的……N个？？
　　2、钢管磨损后，可以再换
　　3、钢管内径不同（比如外径是14mm的钢管内径就有很多种），就可以给不同的钻头用。
　　反馈：
　　1、这个是不是一定要用沉头钻头呀？
　　可以不用，就是会影响效率（尤其是如果你只有一把电钻的时候）。　先用粗钻头钻斜孔，拿掉定位器后再用细钻头钻。因为这时底面已经是一个可以定心的圆锥面了，只注意钻的方向和斜孔轴线基本重合就可以了，细钻可以钻透，这样反而更好上螺丝。
　　如果对细孔（螺杆孔）要求高的，可以直接找一截外径与粗孔相同或接近，内径与细钻头接近的钢管（对材料要求不高），插入斜孔中协助定位。
