北翼掘进巷施工组织设计.doc

北翼+50m南运巷掘进施工
组织设计

编 制：刘玉祥
安全矿长：
生产矿长：
矿 长：

编制单位：冷水江市蔡家山煤矿
编制时间：二0一五年十月三日

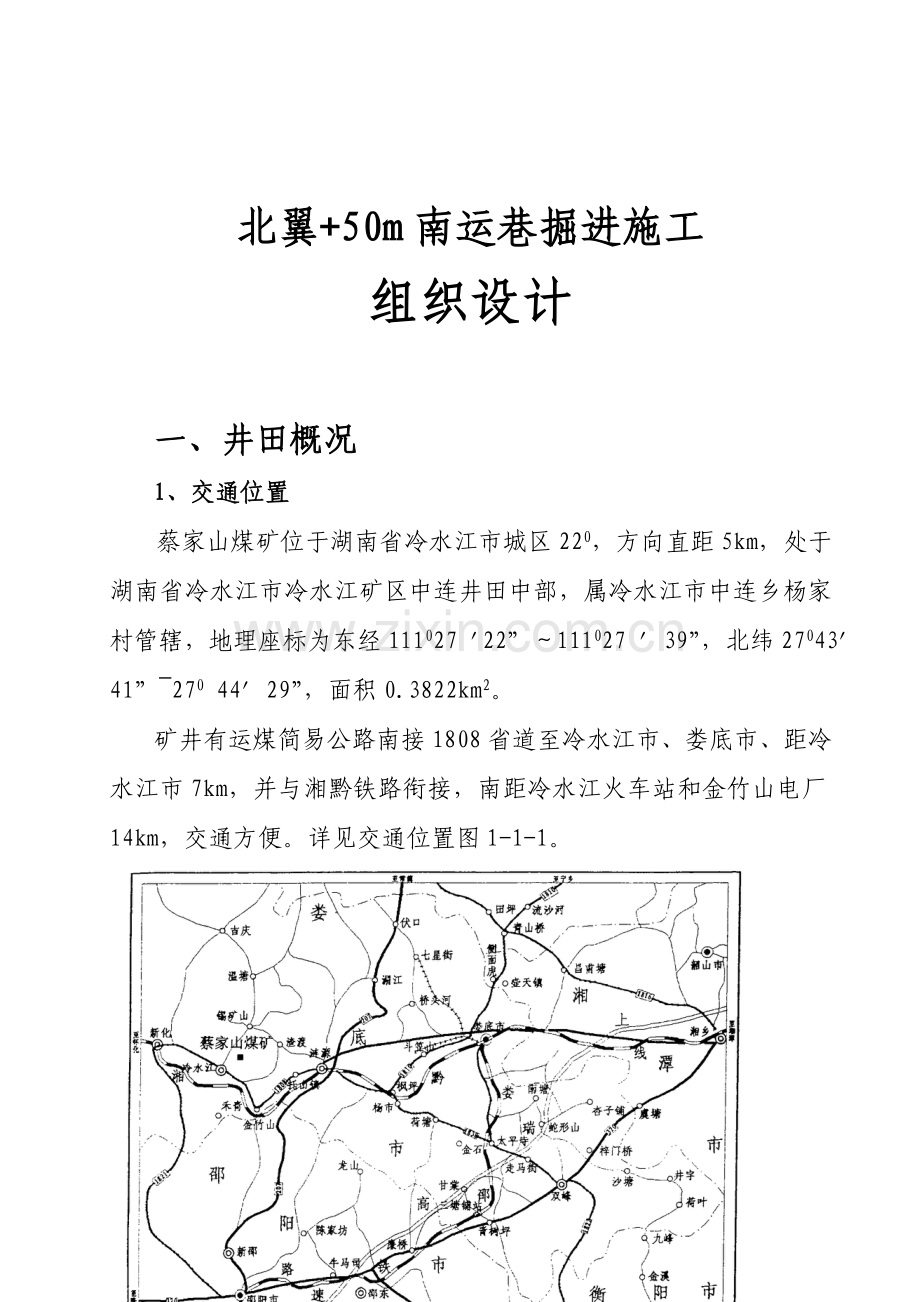

北翼+50m南运巷掘进施工
组织设计

一、井田概况
l、交通位置
蔡家山煤矿位于湖南省冷水江市城区220，方向直距5km，处于湖南省冷水江市冷水江矿区中连井田中部，属冷水江市中连乡杨家村管辖，地理座标为东经111027 '22”～111027 ' 39”，北纬27043' 41”~270 44' 29”，面积0.3822km2。
矿井有运煤简易公路南接1808省道至冷水江市、娄底市、距冷水江市7km，并与湘黔铁路衔接，南距冷水江火车站和金竹山电厂14km，交通方便。详见交通位置图1-1-1。

2、自然地理
(1) 地形地势
矿区地表属低山丘陵地貌，地势西高东低，沟谷不深，山脉多呈南北向延伸。开采区范围海拔为+230～+400m，最大高差170m，地势起伏较大，地表排泄条件较好。
(2) 地表水系
区内水系主要发育有中连溪，为常年性溪流，溪水流速较缓，最高洪水位标高+180. 25～+226. 40m，最大洪峰流量约4～5m3/s以上，平时流量小于1m3/s，旱季近于干枯。
另有溴皮溪从矿区东部流过，该溪流水量不大，流量受大气降水影响，雨季流量大，旱季流量小，并有断流的情况。矿区地形有利于地表水、地下水的迳流及排泄。地表水体对矿井充水影响不大。
(3) 气候
本区属亚热带湿润季风性气候区，雨量丰富。据冷水江市气象局1990年～2000年气象观测资料：年降雨量1246.8 mm～1852. 8mrn，历年平均降雨量1475.8mm，每年4月～7月为雨季，月最大降雨量449. 0mm。
(4) 地震烈度
根据地震烈度划分，矿区地震烈度为六度。
(5) 工农业概况
当地经济以农业为主，产品有稻谷、薯类、豆类、小麦及油料作物，工业有锑矿、采石、建材、煤矿采掘等采、选、冶大、中、小型工矿企业。农村田少人多，煤炭资源与丰富的农村剩余劳动力相结合，为本市创造了良好的矿业开发的社会环境。
二、矿井建设外部条件
1、运输条件
矿井有运煤简易公路南接1808省道至冷水江市、娄底市，距冷水江市7km，并与湘黔铁路衔接，南距冷水江火车站和金竹山电厂14km，交通方便。原煤运输采用汽车外运。
2、电源
矿井供电电源现采用双回路供电：主供电源取自电力部门冷水江35kV/1kV变电站，备用电源取自锡矿山35kV/1kV变电站，两路电源都采用LGJ-50mm2型1kV专线供电；另设2台120kW柴油发电机作第三备用电源。正常运行时一回工作，一回带电备用，因此，本矿井的供电电源是可靠的。
3、水源
矿井生产生活用水水源为溪水、山泉水，水质、水量满足矿井生产、生活需要。
4、通讯
蔡家山煤矿己装有程控电话，工业广场和井下已经形成了通信网络，另外中国移动网、中国联通网和中国电信己完全覆盖本区，故矿区通讯方便、可靠。

5、主要建筑材料供应
矿井建设所需的材料除钢材从外地购入外，水泥、木材、砖、砂石、石灰等材料均可就地解决，材料供应方便。
三、施工准备
1、技术准备
1）组织技术与管理人员认真审阅图纸，学习技术规范，组织图纸会审，并在此基础上编制实施性施工组织设计、施工技术措施、项目质量计划、填报项目开工报告，准备好各种技术资料和表格，开工前对技术人员、管理人员及施工人员做好技术交底。
2）组织测量人员做好接点复测工作，按业主提供的导线、水准点进行全面复核校验，然后进行陀螺定向，将地面测量参数导入井下，进行井下导线布点测放巷道中腰线。
3）试验人员尽早进行试验、检验和各种强度砼配合比的试验。
2、施工队伍准备
1）为确保本工程施工速度和工程质量，特在本公司内精选素质好、经验丰富、从事过二次以上类似工程施工的施工队伍进场施工。
2）根据施工进度情况，按总体施工计划，陆续组织各作业队、各岗位、各工种人员进场，所有人员在上岗前10天到岗，以便了解现场情况，按ISO9002标准及《培训控制程序》要求组织学习培训。
3、施工现场准备
1）本工程属南北两翼贯通工程，我矿已进行完了斜井工程的施工，工业广场、交通、供电、供水、通讯、临建等已经具备，只需局部调整，加以完善；现回风斜井改绞工作也已完成，均能满足井下巷道施工需求。
2）供电：使用中兴变电源，设KSJZY-800/0.66型800KVA变压器1台，SM475型475KVA移动变压器1台，敷设供电电缆到施工各用电点。
3）供水：建20m3蓄水池一座，供巷道掘进喷雾洒水灭尘，供水管采用Ф50mm塑料或钢管，室外部分直埋在冻土以下，巷道部分敷设在巷道左底角，每隔50m安装一个三通阀。
4）通风：采用2×15KW轴流式局扇2台，备用1台，压入式通风、φ1000mm高强度胶质柔性风筒。
5）排水：根据招标书提供的资料，井内涌水量较小，巷内涌水较小时，设集水坑，可采用小型污水泵多级排出巷道。当涌水较大时，安装多级泵，将水直接排至地面。
6）照明：地面照明电压采用220V，巷道内电压采用127V。
7）通讯：在巷口、掘进头、值班室安装联系电话，经理室、值班室安装与业主电话系统相接的电话。
8）信号：在巷口、掘进头安装信号显示装置和打点器，通过打点器联系作业。
4、设备材料准备
煤矿机电、试验、材料供应部门组织设备、仪器、周转材料等调运工作。确保各部门组织的设备、试验、检验设备、测量设备等迅速进场。其余设备和周转材料根据工作进度、工程进展情况，按计划陆续进场。组织物资供应人员进行市场调查，按ISO9002标准、《物质采购控制程序》，选择合适的供应商，落实货源，安排订货计划，设立堆放场地，搭设库房等。
主要机械设备表见下表。
拟投入本工程的主要机械设备
序号
设备名称
规格型号
数量
额定功率
产地
生产能力
设备来源
1
风 泵
BQF-Ⅱ型
4台

石家庄

自 有
2
空 压 机
5L-40/8
2台
250kw
无 锡
40 m3/min
自 有
3
空 压 机
4L-20/8
2台
130kw
沈 阳
20 m3/min
自 有
4
隔爆局扇
2×15 kw
2台
30kw
鸡 西
450m3/h
自 有
5
砼搅拌站
PLD2400
1台

上 海
75m3/h
自 有
6
7655凿岩机
7655
30台

沈 阳

自 有
7
风 镐
G10A03
20台

石家庄

自 有
8
耙 岩 机
P-30
4台
30kw
徐 州

自 有
9
喷 浆 机
转子II型
2台
5.5kw
太 原

自 有
10
自卸汽车
5吨
4台
130 kw
长 春
5吨/车
自 有
11
装 载 机
ZL-50B
1台
66.5kw
厦 门

自 有
12
翻 车 机
1吨电动
1台
5.5kw
自 制
1吨/次
自 有
13
蓄电池电机车
5吨
2台

徐 州

自 有
14
变 压 器
315kvA
2台

石家庄
315kvA
自 有
四、施工方案
+50m往南掘进巷道采用全断面一次中深孔光面爆破，PY-90B耙装机装岩，1吨矿车配5T蓄电池电瓶车装岩调车，正前打眼与后面出矸平行，墙部打注锚杆与正前打眼和出矸平行的作业方式，最大限度提高巷道掘进速度。
1）施工方案
由掘进队从北翼+50m标高往南掘进，根据巷道空间公布及相对位置情况，结合施工劳动力配置，采用一头平行作业法进行本工程的施工。
详细计划见施工进度计划横道图。
2）施工工艺
采用钻爆法全断面掘进、一次成巷的方法施工。
施工顺序为：定眼位→打眼→检查瓦斯→装药联线→检查瓦斯→撤人放警戒→放炮→检查瓦斯→检查处理顶帮活矸危石→临时支护→出矸→检查、加强临时支护→打锚杆→喷砼封闭围岩。
巷道内配备二台喷浆机，其中一台紧跟耙岩机布置，担负初喷砼封闭围岩。另一台布置在临时车场内担负永久成巷。喷浆前必须处理掉活矸，并用高压水冲洗岩面。C20砼喷浆料配合比为425#水泥:黄砂:石屑:水=1:1.5:2:0.58。
3）、钻爆作业
（1）由测绘组按设计图纸标定中腰线，并作醒目标记，施工队组要注意保护，并严格按线施工。随着巷道的掘进延伸，测绘组每隔25 m引线一组，且每组不少于3根。
（2）根据中腰线和爆破图表布置炮眼，炮眼角度、装药量等要严格按爆破图表执行。
（3）采用全断面一次起爆的钻爆法掘进，钻具为7655型气腿风钻、六棱空心钢钻杆、柱式合金钢钻头，工作面使用4台风钻，同时打眼。
4）、临时支护：
+50m往南掘进为岩巷，巷道沿煤层底板掘进。
当巷道顶板为泥岩、砂质泥岩、煤层等不稳定岩层时，采用“一掘一锚一喷”的方法施工，最大掘喷距不大于12m，局部破碎段及时喷砼50~70 mm进行封闭；
当顶板为层节理不发育的较稳定岩层时，采用“一掘一锚”的方法施工，最大掘喷距不大于40m，局部破碎段及时喷砼50~70 mm进行封闭；
临时支护采用单体金属摩擦支柱，最大空顶距不得超过0.8 m。每次放炮后，由班长指派两名有经验的老工人，在选择好退路的情况下，一人监护、一人站在安全处用长撬棍由外向里、从下到上对围岩进行处理，无隐患后根据围岩的实际情况，从外向里支设“穿鞋戴帽”摩擦柱进行临时支护，摩擦柱不少于3根，“鞋、帽”均采用整根道木，严禁用破板等代替，用5T升柱器将摩擦支柱顶紧，再用大锤把立柱背牢。
5）、永久支护：
在临时支护确实可靠的情况下，检查巷道掘进规格欠挖部分用风镐凿至符合设计要求后，打注锚杆。检查锚杆质量合格后，初喷50~70mm砼封闭围岩，进一步加强临时支护，在耙岩机后补打帮锚杆，打注锚索，复喷砼至设计要求。
永久支护要求：
(1)必须正确使用临时支护，严禁空顶作业。
(2)打锚杆前必须严格执行敲帮问顶制度，及时处理顶帮活矸危岩。
(3)注锚杆前，先用高压风将眼内岩粉吹净，再将药卷塞进眼内，用锚杆把药卷轻轻送入眼底，然后用锚杆机搅拌30~40秒，取下锚杆机用小石子或木楔背在锚杆眼口挤住杆体，防止其因自重下滑，5分钟后取下锚杆机连接头，上好托盘，15分钟后用风动扳手拧紧螺帽。
(4)安装锚杆要一锚到底，禁止二次搅拌。
(5)锚杆间排距800×800mm误差不超过-100~+100mm。
(6)锚杆外露长度从螺帽起30~50mm。
(7)锚固力不小于70kN，螺母扭力距120N·M。
(8)锚杆角度不小于75º，遇裂隙时，锚杆要尽量垂直于裂隙面布置，帮锚杆垂直巷道布置。
(9)净宽：中线至任何一帮误差不超过0~+150mm，净高误差不超过：0~+150mm。
(10)锚杆每30m必须做一次拉力试验，每次检测不少于3根顶锚杆和2根帮锚杆，检测数据报技术部。
(11)队组必须配备检测工具，随时检查锚固力及扭力矩，锚固力达不到要求的锚杆必须查清原因，并在其旁边补打锚杆。
(12)毛水沟紧跟耙岩机，永久水沟距工作面不超过100 m。
6、辅助系统
1）压风系统
地面空压机房→+226平巷→暗主斜井→工作面，工作面风压不小于0.63Mpa。
2）供水系统
地面静压水仓→+226平巷→暗主斜井→工作面。
3）运输系统
采用耙岩机装矸，由两台5吨蓄电池电机车牵引运输至回风立井井底车场后提至地面。耙岩机距工作面的距离应保持在7~40m之间。
运输线路：工作面→井底车场→暗主斜井→+226平巷→地面矸场。
4）、掘进通风
采用压入式通风，新鲜风流通过局扇和柔性胶布风筒（拐弯处配刚性风筒）送到工作面，保证工作面风量不小于150m3/min。
五、施工组织与管理
工程施工管理采用项目法管理，根据作业方式、工期要求和各专业工种配备劳动力。
1、施工组织管理机构
项目班子是能否搞好工程的关键和核心，我们将以一流的设备、优秀的施工队伍、先进科学的管理和雄厚的技术力量，组建以有丰富施工经验、多年从事立井工程施工的精品工程项目部。
项目班子组织机构图和成员表如下：

组织机构图
项 目 经 理

安全负责人
技术负责人

项 目 副 经 理
项 目 副 经 理

运输
管
理
材料
管
理
计统
管
理
测量
管
理
地
质
管
理
通风
管
理
机电
管
理
安全
管
理
矿建
管
理
其它
管
理

2、劳动力安排
为保证创优目标和进度计划的实现，施工过程中选用类似工程施工经验丰富，能打硬仗的各专业队伍进行施工，施工期间项目部管理人员配备19人，辅助人员配备12人，掘进队工人配备230人。劳动组织配备见劳动配置图。
3、施工管理
项目法管理要控制工期、质量、成本（造价）、安全，并建立相应的控制体系，各控制体系要始终贯穿于施工的各阶段、各环节、各工序，实行决策民主化、管理科学化、施工机械化、分配公开化。为控制目标实现，项目部建立以下几大生产保证体系：
（1）以技术主管为核心的技术质量管理系统；
（2）以安监主管为核心的安全管理系统；
（3）以经营管理主管为核心的经济核算成本控制系统；
（4）以生产主管为核心的生产管理系统；
（5）以物资供应主管为核心的材料计划、采购、验收、库存、发放系统；
（6）以后勤生活主管为核心的职工生活、治安系统。
为精简机构，减少人员，经营管理主管同时承担物资供应、后勤生活两系统的业务。
加强队伍管理，每个班组的作业时间都进行考核，超时或提前都实行不同的奖罚措施，使劳动成果与经济收入直接挂钩，积极开展小指标劳动竞赛活动，提高职工的生产积极性，缩短正规循环作业时间。辅助工为三班作业制：机电工采用大班、小班和包机班组三种形式，大班负责日常机电工作，小班采用三八制负责处理24h的井下下机电故障；各班组对自用设备要及时进行维修和保养，并负责对使用过程中出现的故障及时处理，保证井下掘进工作顺利进行。设备维修应尽量不占用或少占用掘进时间。
六、文明施工及环境保护措施
1、施工现场必须按CI(企业形象识别)要求设置大门及企业标志“五牌一图”应规范整齐、内容齐全。
2、工地道路应确保畅通，现场设有排水设备，场内无积水，要有污水、废水处理措施。
3、工作作业区与生活区要明显划分，生活区要设置学习和娱乐场所，并制定防暑、防冻措施，食堂必须符合卫生要求。
4、现场应设有保健人员，做好卫生防病的宣传教育，并制定急救措施。
5、严格遵守国家和地方的有关控制环境污染的法规。
6、制定防粉尘、防噪音措施，现场不得随意焚烧有毒、有害物质，并建立施工不扰民措施。
7、施工排放到污水、废水，要经过处理，达标排放。施工和生活中的废弃物，要排放到规定地点，必要时应时行掩埋，防止扩散，造成环境污染。
8、施工机械的废油料，必须集中存放，并做好废油的利用工作，禁止随意乱倒污染环境。
9、施工若要取土，必须在指定的范围内进行，严禁乱挖乱填，破坏自然植被，造成水土流失，破坏生态环境。

附表1：
+50南运巷锚喷支护段巷道预期爆破效果表
（+50m掘进平巷S净=6.5m2）
序号
项 目 名 称
单 位
数 量
1
岩 石 硬 度
f值
4~6
2
掘 进 断 面
m2
6.5
3
炮 眼 利 用 率
%
85
4
每 循 环 进 尺
m
1.7
5
每循环爆破实体岩石量
m3
36.6
6
每米巷道炸药消耗量
Kg/m
23.5
7
单位原岩炸药消耗量
Kg/m3
1.1
8
每米巷道雷管消耗量
个/m
54
9
单位原岩雷管消耗量
个/m3
2.5
10
每循环炮眼长度
m
186
备注
爆破采用煤矿3# 乳化炸药

+50南运巷锚喷支护段巷道爆破参数表
（西回风联络巷、西回风巷S净=6.5m）
炮 眼 名 称
掏槽眼
辅助眼
周边眼
底 眼
合 计
炮 眼 序 号
1~10
11~53
54~81
82~92

炮 眼 数 量
10
43
28
11
92个
眼 深 （m）
2.2
2.0
2.0
2.0

炮 眼 倾 角
77°
90°
87°
87°

装药量
块/眼
4
2
2
4
200块
（40kg）
小计
40
86
42
32
起 爆 顺 序
Ⅰ
Ⅱ
Ⅲ
Ⅳ

联 线 方 式
大 串 联

附表2：
+50南运巷预期爆破效果表
（S净=6.5m m2）
序号
项 目 名 称
单 位
数 量
1
岩 石 硬 度
f值
4~6
2
掘 进 断 面
m2
13
3
炮 眼 利 用 率
%
85
4
每 循 环 进 尺
m
1.7
5
每循环爆破实体岩石量
m3
22.1
6
每米巷道炸药消耗量
Kg/m
17.2
7
单位原岩炸药消耗量
Kg/m3
1.32
8
每米巷道雷管消耗量
个/m
30
9
单位原岩雷管消耗量
个/m3
2.3
10
每循环炮眼长度
m
103.2
备注
爆破采用煤矿3# 乳化炸药

+50南运巷爆破参数表
（S净=6.5m m2）
炮 眼 名 称
掏槽眼
辅助眼
周边眼
底 眼
合 计
炮 眼 序 号
1~6
7~22
23~43
44~51

炮 眼 数 量
6
16
21
8
51个
眼 深 （m）
2.2
2.0
2.0
2.0

炮 眼 倾 角
72°
90°
87°
84°

装药量
块/眼
4
3
2
4
146块
29.2kg
小计
24
48
42
32
起 爆 顺 序
Ⅰ
Ⅱ
Ⅲ
Ⅳ

联 线 方 式
大 串 联
