南昌大学实验报告
学生姓名： 汪流江 学 号： 6102215129 专业班级： 通信工程154
实验类型：□验证 □综合 □设计 □创新 实验日期： 实验成绩：

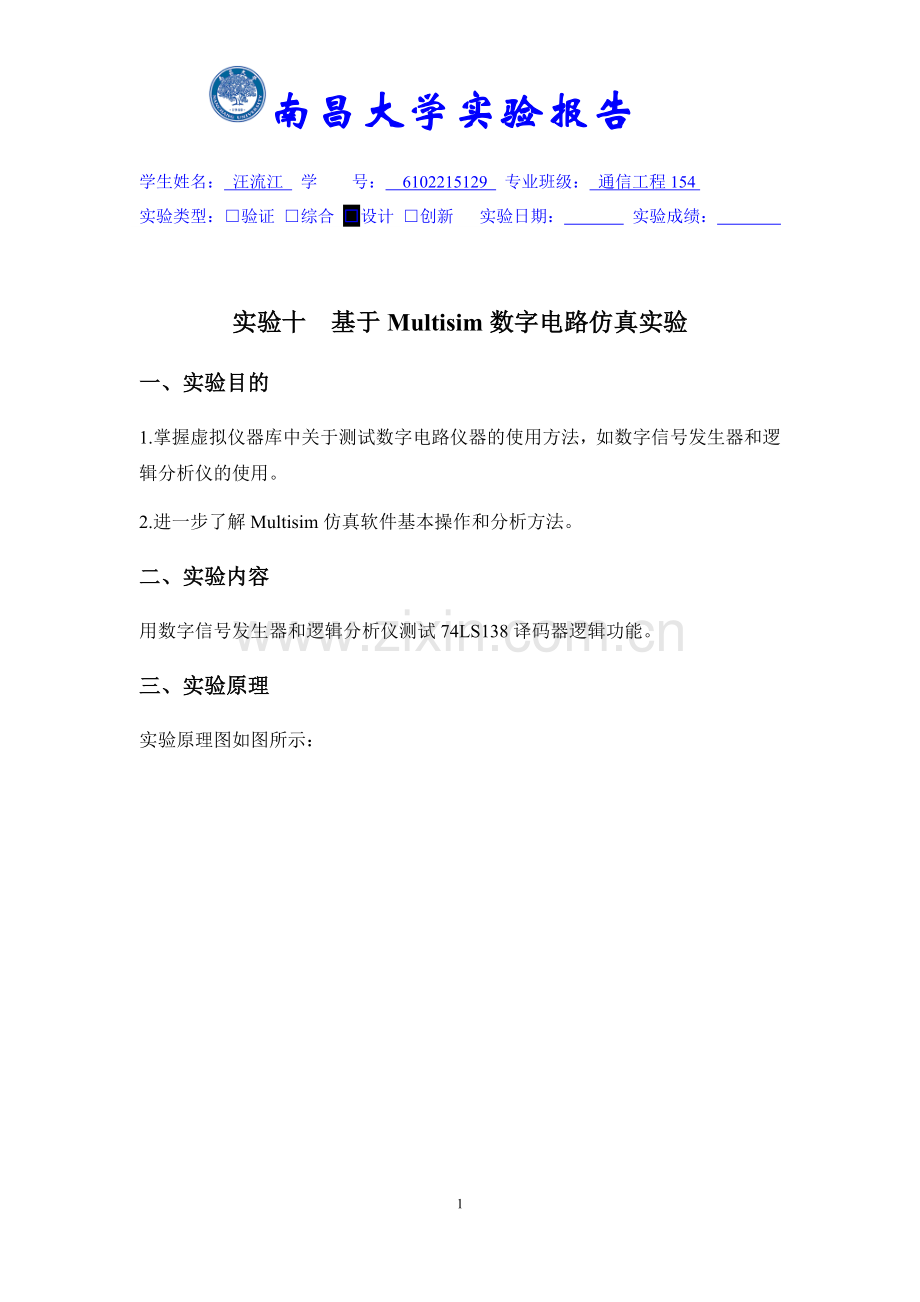

实验十 基于Multisim数字电路仿真实验
一、实验目的
1.掌握虚拟仪器库中关于测试数字电路仪器的使用方法，如数字信号发生器和逻辑分析仪的使用。
2.进一步了解Multisim仿真软件基本操作和分析方法。
二、实验内容
用数字信号发生器和逻辑分析仪测试74LS138译码器逻辑功能。
三、实验原理

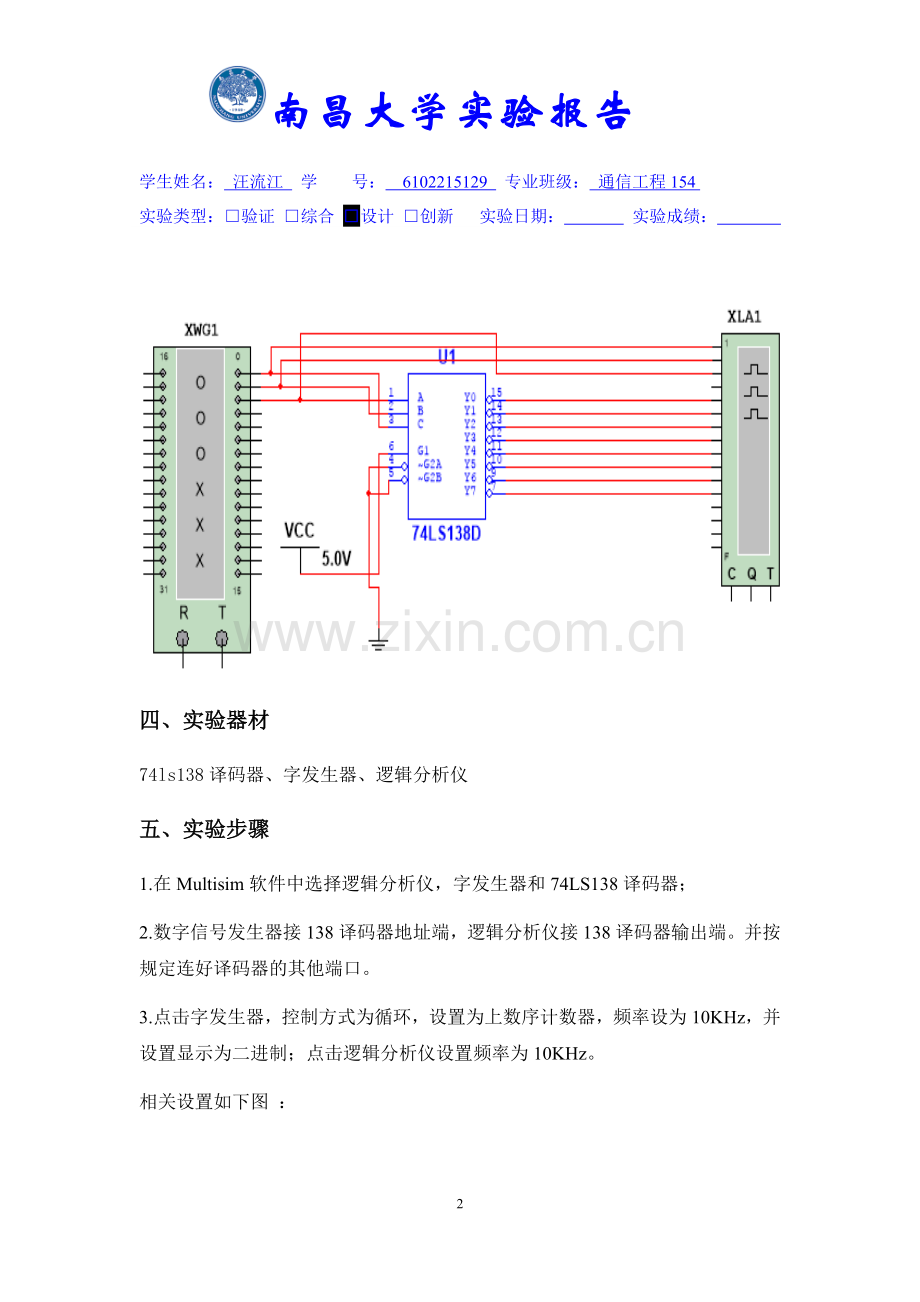

实验原理图如图所示：

四、 实验器材
74ls138译码器、字发生器、逻辑分析仪
五、 实验步骤
1.在Multisim软件中选择逻辑分析仪，字发生器和74LS138译码器；
2.数字信号发生器接138译码器地址端，逻辑分析仪接138译码器输出端。并按规定连好译码器的其他端口。
3.点击字发生器，控制方式为循环，设置为上数序计数器，频率设为10KHz，并设置显示为二进制；点击逻辑分析仪设置频率为10KHz。

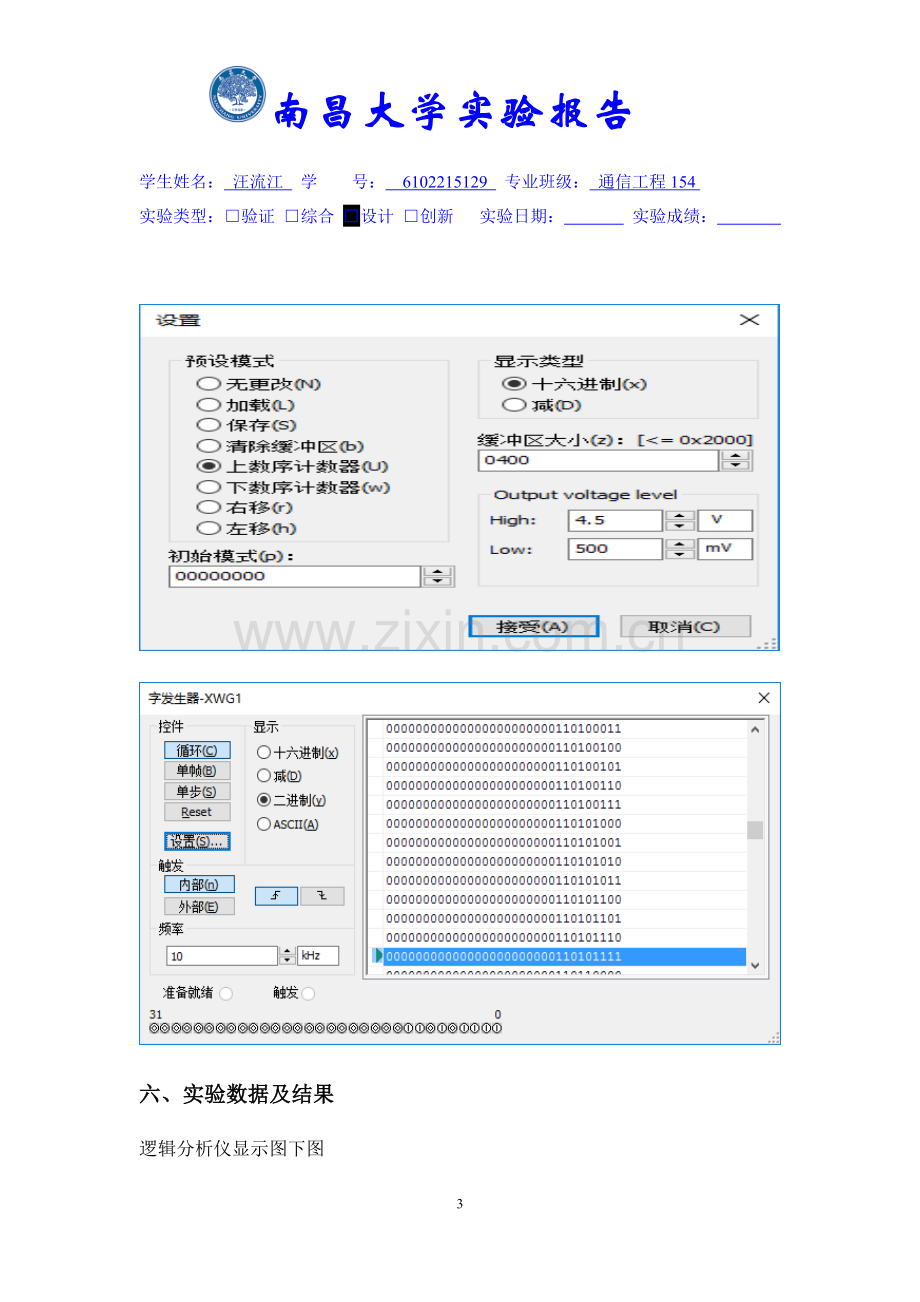

相关设置如下图 ：

六、实验数据及结果
逻辑分析仪显示图下图

实验结果分析：由逻辑分析仪可以看到在同一个时序74LS138译码器的八个输出端口只有一个输出为低电平，其余为高电平.结合字发生器的输入，可知.在译码器的G1=1，G2A=0，G2B=0的情况下，输出与输入的关系如下表所示
输入
输出
C
B
A
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
0
0
0
0
1
1
1
1
1
1
1
0
0
1
1
0
1
1
1
1
1
1
0
1
0
1
1
0
1
1
1
1
1
0
1
1
1
1
1
0
1
1
1
1
1
0
0
1
1
1
1
0
1
1
1
1
0
1
1
1
1
1
1
0
1
1
1
1
0
1
1
1
1
1
1
0
1
1
1
1
1
1
1
1
1
1
1
0
当G1=1，G2A=0，G2B=0中任何一个输入不满足时，八个输出都为1
七、实验总结
通过本次实验，对Multisim的基本操作方法有了一个简单的了解。同时分析了38译码器的功能，结果与我们在数字电路中学到的结论完全一致。
