物理电路计算及前面复习.docx

1、如下图所示，当滑动变阻器的滑片在某一范围内来回移动时电流表的读数范围是1-2.4安，电压表的读数范围是7.2-10伏，求电源电压U和R1的阻值。

2、如下图所示，R1为定值电阻，R2是最大电阻值为20欧的滑动变阻器，电源电压恒定，当滑动变阻器的滑片滑到变阻器的中点C处时，电流表的示数为1.5安，当滑动变阻器的滑片滑到a端时，电流表的示数为1安，求电路中电流表的示数变化范围是多大？

3、如图所示，图中电阻器R1=30欧姆，滑动变阻器R2的滑片在最右端正时伏特表的示数为4.5伏，当滑动变阻器的滑片移到变阻器的中点时，伏特表的示数为3伏，求电源电压U，变阻器的总电阻R2和两次电流表的示数之差I。

4.如图的电路中,电源电压为12V,且保持不变,当电键S闭合时,电流表A的示数为0.2A,电压表V的示数为8V,求: (1)电阻R2的阻值 （2）电流表A的最大示数

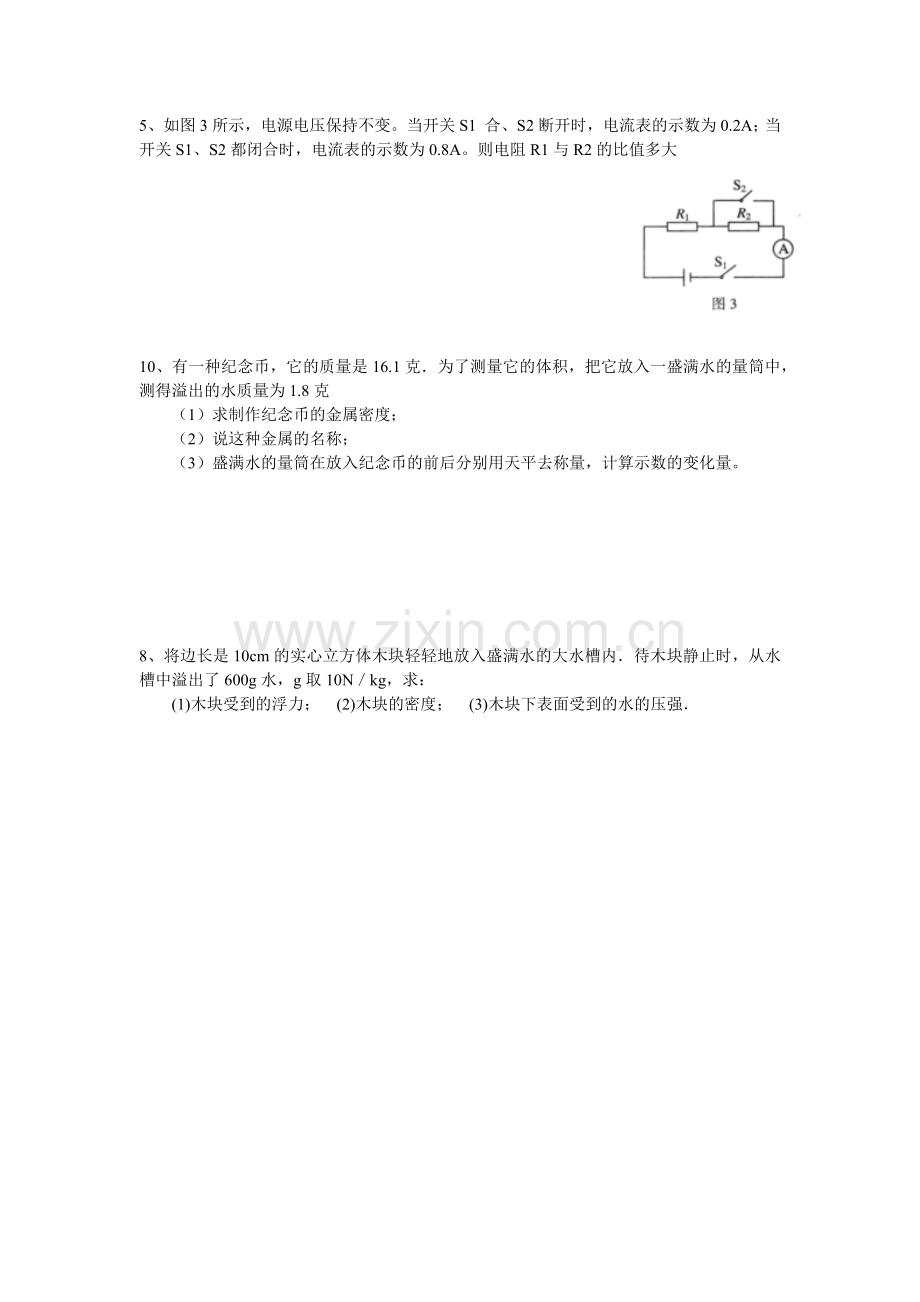

5、如图3所示，电源电压保持不变。当开关S1 合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。则电阻R1与R2的比值多大

10、有一种纪念币，它的质量是16.1克．为了测量它的体积，把它放入一盛满水的量筒中，测得溢出的水质量为1.8克
  （1）求制作纪念币的金属密度；
  （2）说这种金属的名称；
  （3）盛满水的量筒在放入纪念币的前后分别用天平去称量，计算示数的变化量。

8、将边长是10cm的实心立方体木块轻轻地放入盛满水的大水槽内．待木块静止时，从水槽中溢出了600g水，g取10N／kg，求：
(1)木块受到的浮力； (2)木块的密度； (3)木块下表面受到的水的压强．
