齿轮传动机构的装配要点.doc

上传人:仙人****88 文档编号:9461135 上传时间:2025-03-27 格式:DOC 页数:2 大小:28.04KB 下载积分:10 金币
下载 相关 举报

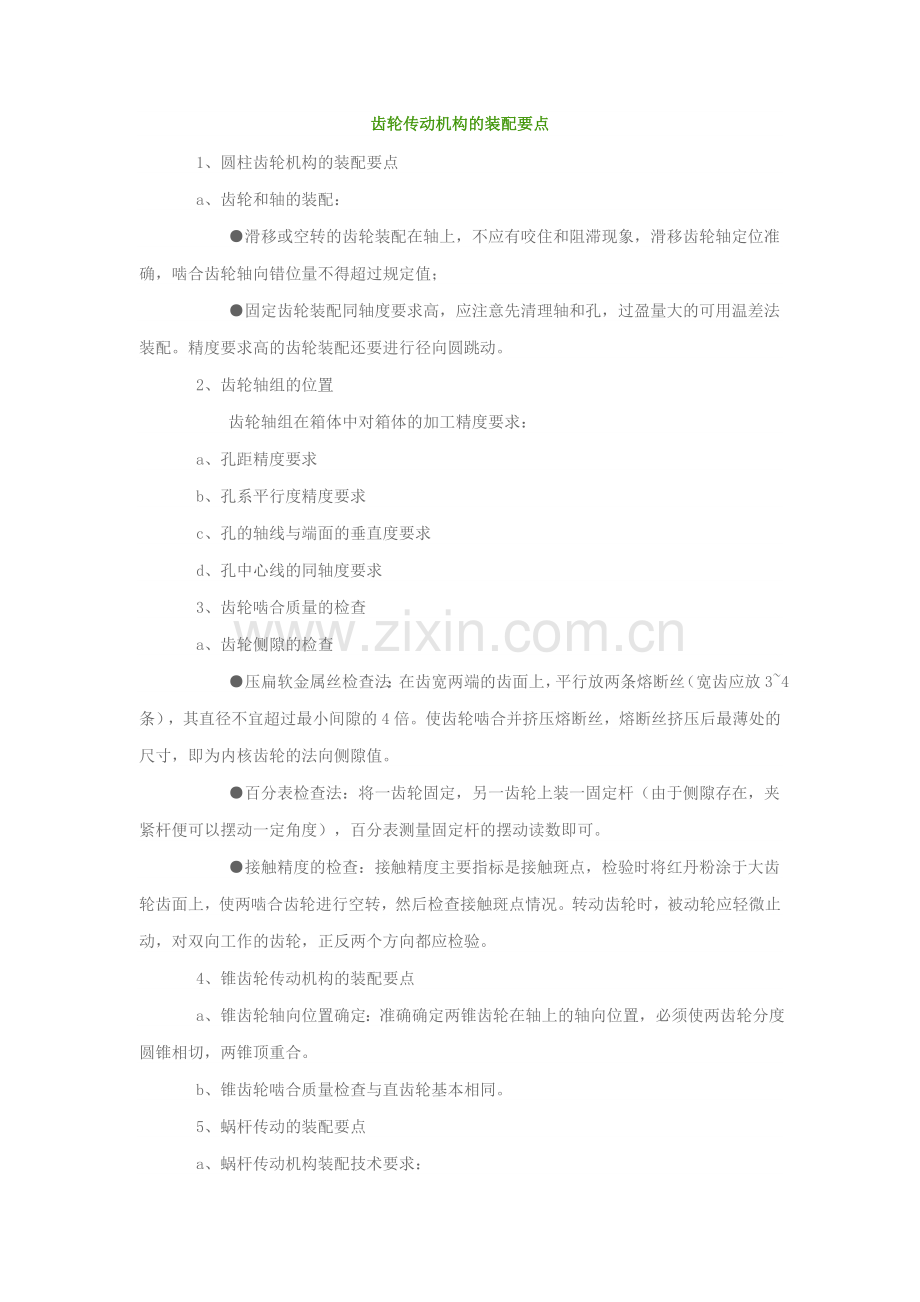

齿轮传动机构的装配要点.doc_第1页
第1页 / 共2页
齿轮传动机构的装配要点.doc_第2页
第2页 / 共2页
本文档共2页,全文阅读请下载到手机保存,查看更方便
资源描述
齿轮传动机构的装配要点     1、圆柱齿轮机构的装配要点     a、齿轮和轴的装配:       ●滑移或空转的齿轮装配在轴上,不应有咬住和阻滞现象,滑移齿轮轴定位准确,啮合齿轮轴向错位量不得超过规定值;       ●固定齿轮装配同轴度要求高,应注意先清理轴和孔,过盈量大的可用温差法装配。精度要求高的齿轮装配还要进行径向圆跳动。     2、齿轮轴组的位置       齿轮轴组在箱体中对箱体的加工精度要求:     a、孔距精度要求     b、孔系平行度精度要求     c、孔的轴线与端面的垂直度要求     d、孔中心线的同轴度要求     3、齿轮啮合质量的检查     a、齿轮侧隙的检查       ●压扁软金属丝检查法:在齿宽两端的齿面上,平行放两条熔断丝(宽齿应放3~4条),其直径不宜超过最小间隙的4倍。使齿轮啮合并挤压熔断丝,熔断丝挤压后最薄处的尺寸,即为内核齿轮的法向侧隙值。       ●百分表检查法:将一齿轮固定,另一齿轮上装一固定杆(由于侧隙存在,夹紧杆便可以摆动一定角度),百分表测量固定杆的摆动读数即可。       ●接触精度的检查:接触精度主要指标是接触斑点,检验时将红丹粉涂于大齿轮齿面上,使两啮合齿轮进行空转,然后检查接触斑点情况。转动齿轮时,被动轮应轻微止动,对双向工作的齿轮,正反两个方向都应检验。     4、锥齿轮传动机构的装配要点     a、锥齿轮轴向位置确定:准确确定两锥齿轮在轴上的轴向位置,必须使两齿轮分度圆锥相切,两锥顶重合。     b、锥齿轮啮合质量检查与直齿轮基本相同。     5、蜗杆传动的装配要点     a、蜗杆传动机构装配技术要求:       ●蜗杆轴线应与涡轮轴心线互相垂直;       ●蜗杆轴线应在涡轮轮齿的对称中间平面内;       ●蜗杆涡轮间的中心距要准确;       ●有适当的齿侧间隙;       ●有正常的接触斑点。     b、蜗杆传动机构的装配过程:蜗杆、涡轮装配的先后顺序由传动机构的结构形式而定。在一般情况下,装配工作是从装配涡轮开始。一般蜗杆轴线位置,是由箱体安装孔确定的,蜗杆的轴向位置对装配质量没有影响。为保证蜗杆轴线在涡轮轮齿的对称中间平面内,涡轮的轴向位置必须通过改变调整垫圈厚度或其他方式进行调整。     c、蜗杆传动机构啮合质量的检验       ●百分表法:直接测量法和测量杆的测量法。       ●涡轮接触斑点法:将红丹粉涂在蜗杆上,轻轻转动。       ●检查运转的灵活性,手转动蜗杆时,是否松紧一致,是否有咬住现象等。
