加氢大弯管煨弯后整体堆焊工艺开发进展情况总结
（未完成）

项目负责人：周灵军

组员：汤传建、徐红、王庆江、高峰、周彩云、孙桢、李宁、韩冬

兰州兰石重型装备股份有限公司
炼化分公司技术部
2011-6-24

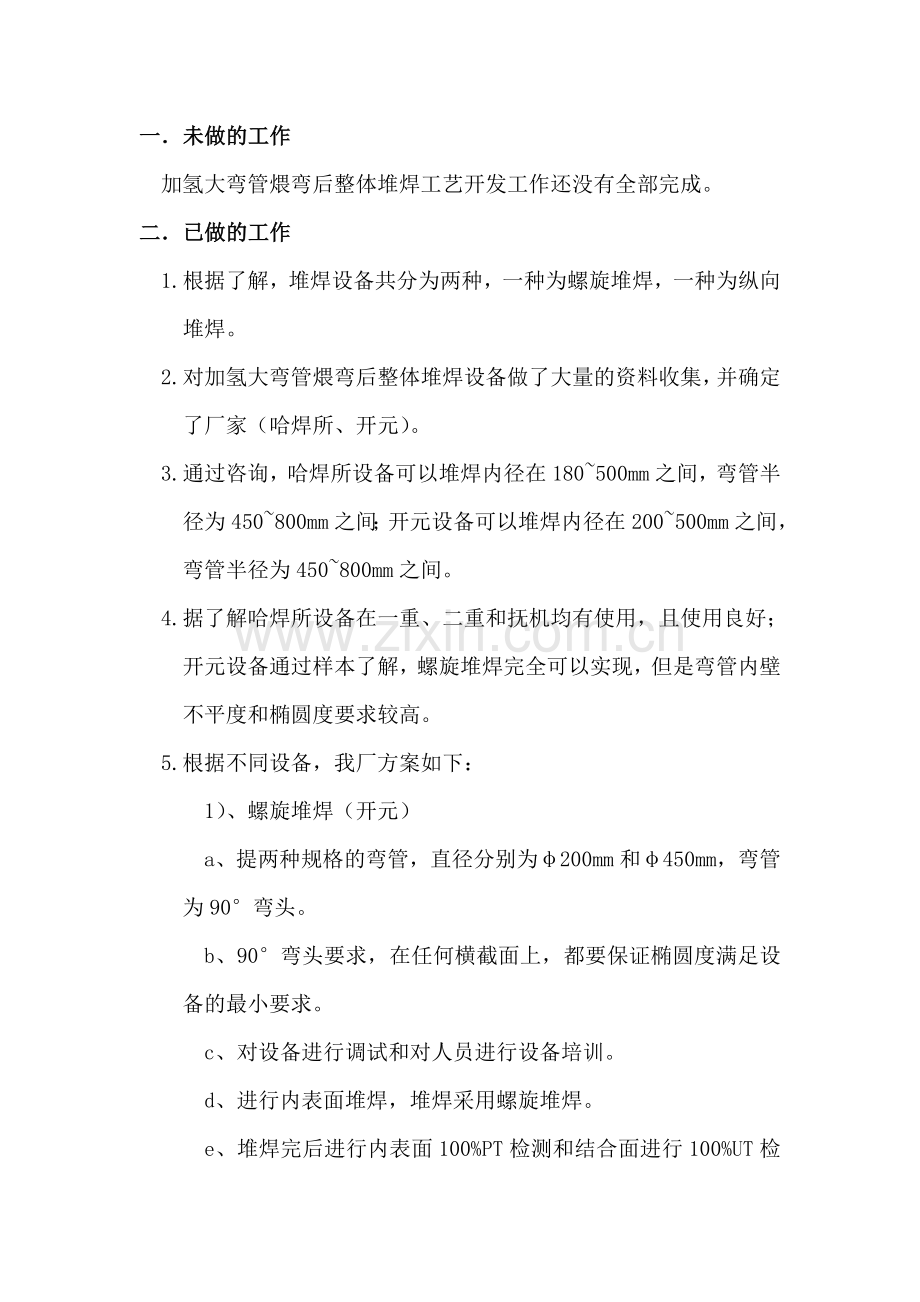

一．未做的工作
加氢大弯管煨弯后整体堆焊工艺开发工作还没有全部完成。
二．已做的工作
1.根据了解，堆焊设备共分为两种，一种为螺旋堆焊，一种为纵向堆焊。
2.对加氢大弯管煨弯后整体堆焊设备做了大量的资料收集，并确定了厂家（哈焊所、开元）。
3.通过咨询，哈焊所设备可以堆焊内径在180~500mm之间，弯管半径为450~800mm之间；开元设备可以堆焊内径在200~500mm之间，弯管半径为450~800mm之间。
4.据了解哈焊所设备在一重、二重和抚机均有使用，且使用良好；开元设备通过样本了解，螺旋堆焊完全可以实现，但是弯管内壁不平度和椭圆度要求较高。
5.根据不同设备，我厂方案如下：
1）、螺旋堆焊（开元）
a、提两种规格的弯管，直径分别为φ200mm和φ450mm，弯管为90°弯头。
b、90°弯头要求，在任何横截面上，都要保证椭圆度满足设备的最小要求。
c、对设备进行调试和对人员进行设备培训。
d、进行内表面堆焊，堆焊采用螺旋堆焊。
e、堆焊完后进行内表面100%PT检测和结合面进行100%UT检测。
f、在堆焊过程中，记录焊接参数及焊接要点。
2）、纵向堆焊（哈焊所）
a、提两种规格的弯管，直径分别为φ200mm和φ450mm，弯管为90°弯头。
b、90°弯头要求内壁平整，达到堆焊要求。
c、对设备进行调试和对人员进行设备培训。
d、进行内表面堆焊，堆焊采用纵向堆焊。
e、堆焊完后进行内表面100%PT检测和结合面进行100%UT检测。
f、在堆焊过程中，记录焊接参数及焊接要点。
三．产品后期制造的要点
1.对所需设备的采购、设备的调试及人员的培训。
1）、堆焊专用焊机（哈焊所、开元等）；
2）、堆焊焊机调试及堆焊焊机原理学习；
3）、焊接工艺评定确定；
4）、焊接操作人员培训；
