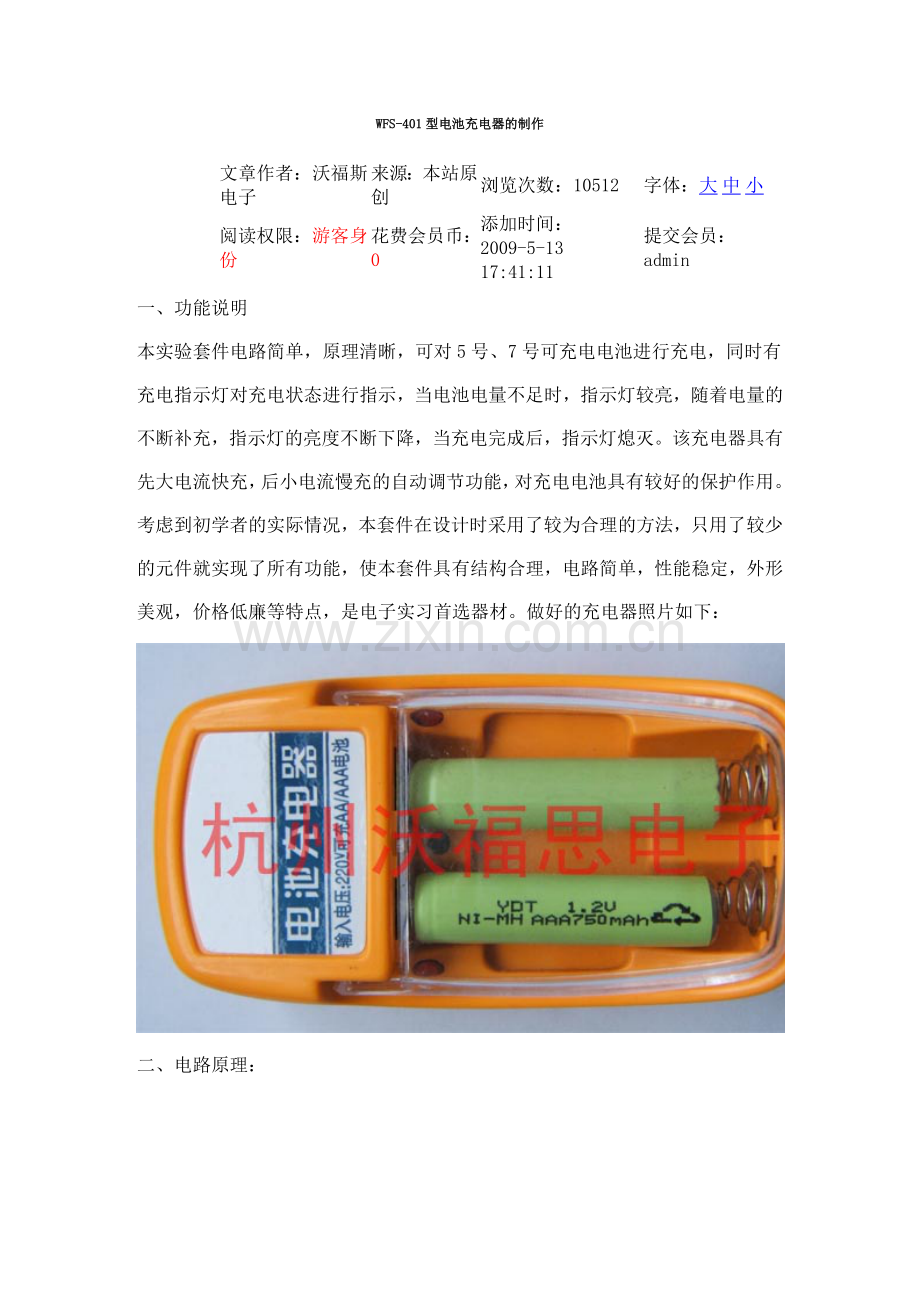

WFS-401型电池充电器的制作

文章作者：沃福斯电子
来源：本站原创
浏览次数：10512
字体：大 中 小

阅读权限：游客身份
花费会员币：0
添加时间：2009-5-13 17:41:11
提交会员：admin

一、功能说明
本实验套件电路简单，原理清晰，可对5号、7号可充电电池进行充电，同时有充电指示灯对充电状态进行指示，当电池电量不足时，指示灯较亮，随着电量的不断补充，指示灯的亮度不断下降，当充电完成后，指示灯熄灭。该充电器具有先大电流快充，后小电流慢充的自动调节功能，对充电电池具有较好的保护作用。考虑到初学者的实际情况，本套件在设计时采用了较为合理的方法，只用了较少的元件就实现了所有功能，使本套件具有结构合理，电路简单，性能稳定，外形美观，价格低廉等特点，是电子实习首选器材。做好的充电器照片如下：

二、电路原理：

二、安装注意事项
1、  二极管和三极管在安装时，一定要注意极性不要插反，严格按线路板上的标识插装；
2、  瓷片电容和电阻没有方向，因此只要按具体位置安装即可；
3、  电解电容安装时注意极性，在没有剪脚时，电容二个引脚中，长的一根为正，短的为负，安装时须特别注意；
4、  电池正极片安装时，先上一下锡，同时在线路板上也上好锡，安装的方向与其他元件相反，伸出部分应在线路板的焊接面，焊接时由于这个器件面积大，注意不要烫手。实际安装时，最好用钳子夹住金属部分让其定位，然后再进行焊接，由于金属部分面积大，散热快，因此有条件的话最好用一把60W的电烙铁进行焊接，这样焊的时间较短，不容易损坏线路板；
5、电源插头安装时先将带金属电极的部件放入槽中，然后将两片舌片盖上，最后将装好固定弹簧的塑料盖板盖上，拧上螺丝，具体的安装位置如下图：

由于插头采用活动式设计，因此这些部件安装好后，一定要让插头转动灵活，若有卡死现象，应调节几个部件的安装位置及固定螺丝，直到转动灵活为止；
所有较大的元件安装时都采用卧式安装，否则装入盒子后容易顶牢，线路板安装完成后的照片如下：

5、  由于本公司提供的电子制作套件是供用户自己动手做的DIY产品，有别于其他普通商品，在您收到货后，请及时清点器件，并检测元件，如果缺失或损坏，请及时与本公司业务部联系，只要不剪脚、不损坏外观，本公司在三个月内免费包换，请您在动手之前务必先了解清楚。
