常用一维条形码

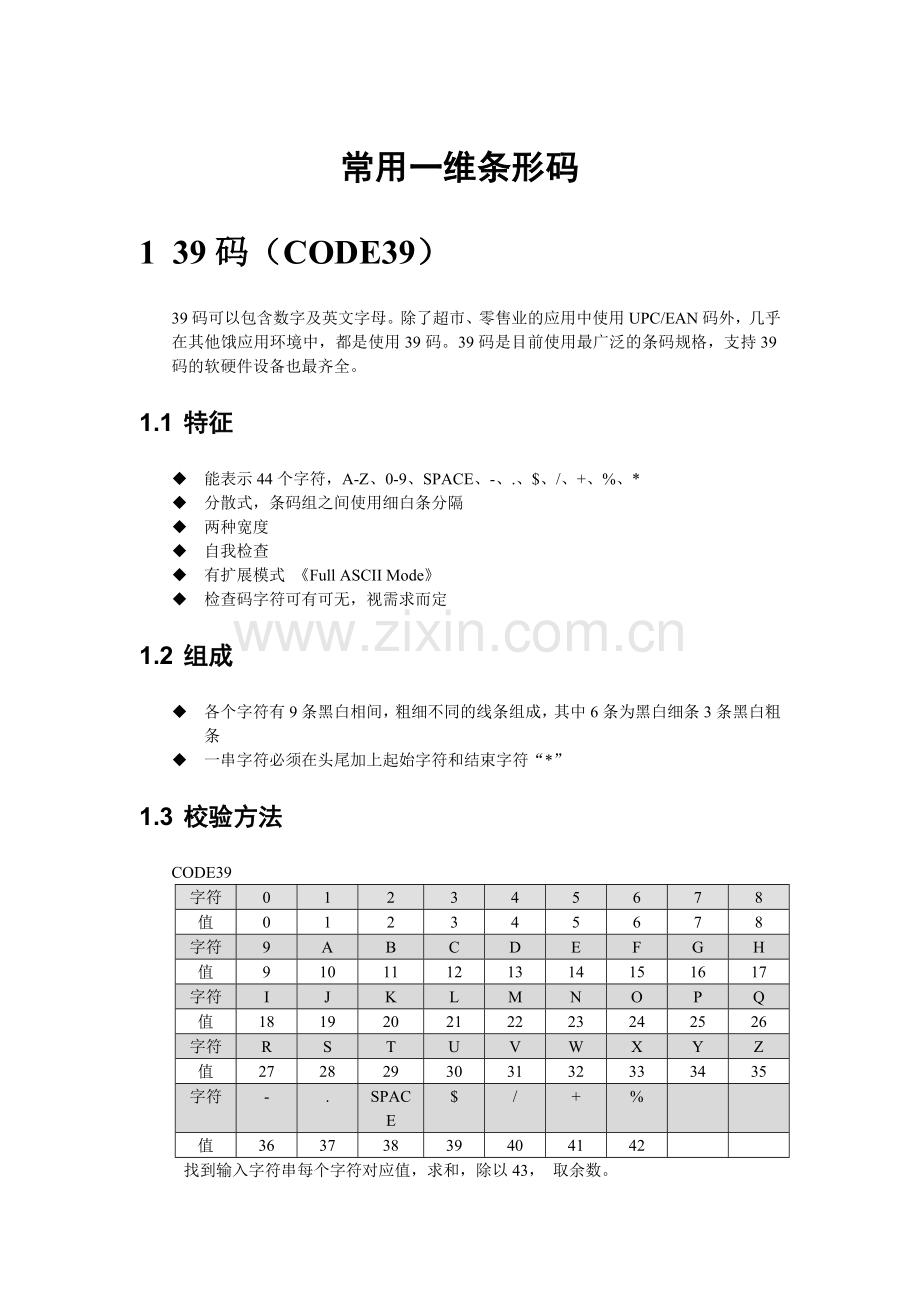

1 39码（CODE39）
39码可以包含数字及英文字母。除了超市、零售业的应用中使用UPC/EAN码外，几乎在其他饿应用环境中，都是使用39码。39码是目前使用最广泛的条码规格，支持39码的软硬件设备也最齐全。
1.1 特征
u 能表示44个字符，A-Z、0-9、SPACE、-、.、$、/、+、%、*
u 分散式，条码组之间使用细白条分隔
u 两种宽度
u 自我检查
u 有扩展模式 《Full ASCII Mode》
u 检查码字符可有可无，视需求而定
1.2 组成
u 各个字符有9条黑白相间，粗细不同的线条组成，其中6条为黑白细条3条黑白粗条
u 一串字符必须在头尾加上起始字符和结束字符“*”
1.3 校验方法
CODE39
字符
0
1
2
3
4
5
6
7
8
值
0
1
2
3
4
5
6
7
8
字符
9
A
B
C
D
E
F
G
H
值
9
10
11
12
13
14
15
16
17
字符
I
J
K
L
M
N
O
P
Q
值
18
19
20
21
22
23
24
25
26
字符
R
S
T
U
V
W
X
Y
Z
值
27
28
29
30
31
32
33
34
35
字符
-
.
SPACE
$
/
+
%

值
36
37
38
39
40
41
42

找到输入字符串每个字符对应值，求和，除以43， 取余数。

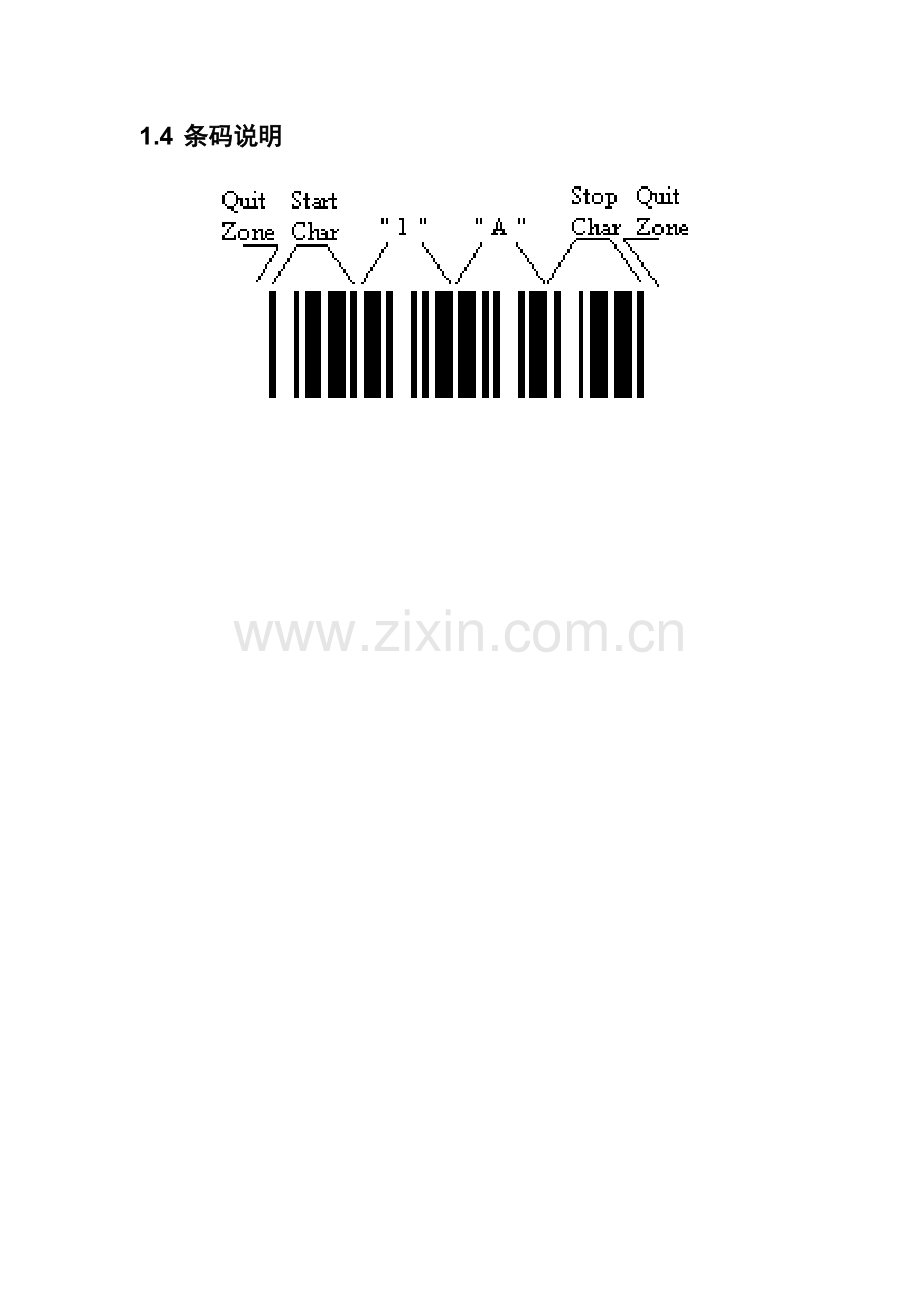

1.4 条码说明

1.5 编码表

P.S.
在程序中可以使用“11”表示宽黑条，‘1’表示细黑条，“00”表示宽白条，“0”表示细白条。那么字符1就可以表示为110100101011。使用此方法建立一个编码表，每个字符可以长度为12的“01”字符串来表示。
1.6 典型CODE39条码

1.7 CODE39的扩展码
扩展码表同CODE93。但是扩展方式不同，39码使用$,/,+.%与其26个大写字母组合，表示ASCII码表中的其他字符。条空表示方式和校验方式 与标准39码相同。
93码中使用的控制码与26个大写字母的组合。

2 93码(CODE93)
2.1 组成
u 字母：A-Z，数字：0-9，符号：SPACE, - , . , $ , / , +, %, 控制码：$ , / , +, %,起始结束码：□
u 每个字由9个模组成,包括3条粗细黑条及3条粗细白条。每一黑条或白条有可能为1.2.3.4模组成
2.2 特征
u 用4个控制码 $, %, /, + 组合其他字母或符号，可编程FULL ASCII字母，读码器读到上面4个控制码的组合时候，送出的字尾所对应的ASCII。
u 有2个检验码C和K。
2.3 校验方法
u 先查出资料所对应值，对应值的表如下

字符
0
1
2
3
4
5
6
7
8
值
0
1
2
3
4
5
6
7
8
字符
9
A
B
C
D
E
F
G
H
值
9
10
11
12
13
14
15
16
17
字符
I
J
K
L
M
N
O
P
Q
值
18
19
20
21
22
23
24
25
26
字符
R
S
T
U
V
W
X
Y
Z
值
27
28
29
30
31
32
33
34
35
字符
-
.
SPACE
$
/
+
%

值
36
37
38
39
40
41
42

u 检查码C由资料的最右边一位用1-20顺序排列，若资料超过20位，在从1-20起算，顺序号作为权值，分别乘以对应值，求和，除以47，取余数
u 检查码K由C位用1-15顺序排列，若资料差偶偶15位，再从1-15起算，顺序号作为权值，分别乘以对应值，求和，除以47，取余数
u 举例：
资料C O D E SP 9 3 “C” “K”
资料对应值12 24 13 14 38 9 3
C 排列顺序7 6 5 4 3 2 1
K 排列顺序8 7 6 5 4 3 2 1
(1x3) + (2x9) + (3x38) + (4x14) + (5x13) + (6x24) + (7x12) = 484
C = 484 ÷ 47 = 10…… 14 (余数)
则 C = 14 = E (对应值)
(1x14) + (2x3) + (3x9) + (4x38) + (5x14) + (6x13) + (7x24) + (8x12)
= 611
K = 611 ÷ 47 = 13…… 0 (余数)
則 K = 0 = 0 (对应值)
2.4 条码说明

2.5 编码表

P.S.程序编码中，结束符号模块比起始符号多一个“1”；
使用控制符组合字母所表示的字符，编码时需要分解成控制符和大写字母两个模块。比如字符NUL可分解成控制符%和U，条空为“111011010 和 110010110
2.6 典型CODE93条码

3 128码(CODE128)
3.1 特征
u 能表示106种字元
u 3个字符集
u 连续式
u 四种宽度
u 三种字符集可串联使用
u 使用检查码
3.2 组成
u 提供128个ASCII的所有字符
u 有A、B、C三种不同模组
u C组数字专用模组，可从00-99编码，缩短编码长度
u A、B、C三种模组依资料结构，可混合编码
u 每个字由3条粗细黑条及3条粗细白条组成，但每个模组都是12各个单元宽度
u 三组模组起始码不同，但结束码相同。
3.3 校验方法
u 首先为字符串标志条码（码字）
u 从起始符开始，自左向右为每个条码字符编号
u 为每一个字符分配权数，起始符和第一个字符的权数位1， 以后依次增加
u 每个字符的权数与码值相乘
u 所有乘积求和
u 第5步的结果除以103求余数
u 码值等于余数的字符即为校验符；

3.4 编码表

P.S.程序中可用“1“表示一个单元宽度的黑条，“0”表示一个单元宽度的白条。则上图中的Value=0的条空可表示为110110011000。
终止符有13个模块宽度。条空表示为1100011101011，末尾多两个“11”；
3.5 典型CODE128码

3.6 条码说明
u 例如，某128码的值为ROC12345，则其逻辑和条码如下

模块
数值
逻辑型态
B 式
Start
11010010000
B 式
R
11000101110
B 式
O
10001110110
B 式
C
10001000110
B 式
I
10011100110
B 式转 C 式
10111011110
C 式
23
11101101110
C 式
45
10111011000
C 式
Stop
1100011101011

u 某一个128码的值为5418781，则其逻辑及条码如下

模块
数值
逻辑型态
C
Start
11010011100
C
54
11101011000
C
18
11001110010
C
78
11000010100
C
14
11000100010
C
Stop
1100011101011

4 EAN-128
EAN-128码，现称GS1-128码，是专用于GS1系统中的条码，可以标注商品的附加信息，在山品信息的标志、茶品的跟踪与追溯中有广泛的用途。EAN-128码来自于CODE-128码，在字符集、条空规则上与CODE-128完全一致。
4.1 组成
u EAN-128码组成同CODE-128
u 应用标识符使用分隔符码字FNC1表示
4.2 特征
同CODE-128;
4.3 条码说明
u 如果字符串起始的字符是超过4个的数字字符时，应该采用START C。数据中间如果有4个或4个以上连续的数字也要变换为字符集C。
u 如果数据中的应用标识符使用的是预定义程度的AI，则可以省去数据后的分隔符。
u 例子
例1（01）16903128100250（13）091020（15）100420 用条码可以表示为
|START C|FNC1|01|16|90|31|28|10|02|50|13|09|10|20|15|10|04|20|校验码|STOP|
例2（02）16903128100250（37）100（10）091000S
|START C|FNC1|02|16|90|31|28|10|02|50|37|10|CODE B| 0 |CODE C|FNC1|10|09|10|00|CODE B|S|校验符|STOP|

5 标准2 of 5 (INDUSTRY 2 OF 5 STANDARD)
5.1 组成：
u 由5条黑条组成，其中有3条细黑条，2条宽黑条
u 黑条与黑条之间及字与字之间偶用一白条分隔，所以白细条不表示资料
u 起始及结束码不同
u 数字0~9
5.2 特征
u 一串资料可以改变程度，但只有数字可编
u 粗细比例1: 3,允许误差±25%
u 分散式
u 无验证码
5.3 编码表

P.S. 程序中：“1”表示1个黑条宽度单元，因为粗细比是1:3，显然粗黑条表示为“111”，又因为每两个黑条使用细白条分隔，所以上表中数字1可以表示为：“1110101010111”

6 交错式25码(INTERLEAVED25)
6.1 组成
u 由5条粗细黑条组成，其中3条细黑条，2条宽黑条
u 由5条粗细白条组成，其中3条西白条，2条宽白条
u 黑条置于奇数位，白条置于偶数位，故又称交错式2OF5
u 起始码和结束码不同
u 只能表示0~9
u 必须偶数位配对

6.2 特性
u 资料程度一定是偶数
u 只能表示数字0~9
u 连续式
u 不一定使用检验码
u 粗细比1:2或1:3，误差10%
u 粗细印刷比例若误差太大，可能解错码
6.3 校验方法
交叉25码的校验位计算方法依然是 Mod 10 :
1. 字符个数为偶数时为:10的倍数-[(奇数位的数字之和<从左至右)+(偶数位数字之和)*3个位数]
2. 字符个数为奇数时为：10的倍数-[(偶数位的数字之和<从左至右)+（奇数位数字之和）*3个位数]
如：
    514362的校验位为10*X-[（5+4+6）+3*（1+3+2）]=7（因加校验位后个数为奇数，故前面加0后为05143627。
    76534的校验位为10*X-[（6+3）+3*（7+5+4）]=3

6.4 条码说明

6.5 编码表

P.S.程序中，可以’N’表示窄条，’W’表示宽条，因为黑条白条的相对位置固定，所以上表其实是一个pattern表。比如字母1表示为W N N N W。虽然粗细比允许1:3，考虑到解错码的可能性，建议粗条使用2个单位宽度。
因为交错式25码必须是成对的数字，所以可以把相邻两个数字作为一个模块。比如条码1234，可以分组为12 | 34; 取“12”为例，1在奇数位置，为黑条，对应pattern为WNNNW，2在偶数位置，为白条，对应pattern为NWNNW，那么12合起来作为一个模块，混合pattern为WNNWNNNNWW,这个pattern里，奇数位的W表示粗黑条，奇数位的N表示细黑条，偶数位的W表示粗白条，偶数位的N表示细白条，因此12的条空表示为：11010010101100
6.6 典型交错式25码

7 CODABAR码
7.1 组成
u 由7条黑白相间、粗细不同的黑白条组成，其中包括4条黑条，3条白条
u 字与字之间为一细白条
u 4个起始和结束码，可互相配对，但一般都用相同。
u 数字：0~9， 特别符号：-、$、=、/、.、+， 起始/结束码：A、B、C、D
7.2 特征
u 四种不同的起始/结束码
u 分散式
u 18种宽度
u 不使用检查码
u 起始/结束码可以用来传递信息
7.3 校验方法
对应值之和,MOD16
步骤一.假设条形码数据码为 A37859B
步骤二.将各别字元相对值加总 16+3+7+8+5+9+17=65
步骤三.用为基数来除以相对值加总 65/16=4....1
步骤四.再以减掉余数,以求出相对值 16-1=15
7.4 编码表

S1-S4:黑条 L1-L3:白条
0:窄， 1:宽
7.5 典型CODABAR码

8 UPC-A(和EAN-8)
UPC-A与EAN-8的编码方式相同，资料长度不同
8.1 特性
u 资料长度固定-12位
u 只能用来表示数字 0~9
u 固定使用一位 检查码
u 连续式
u 使用四种宽度
8.2 组成
u 每一个字由7个ELEMENTS组成
u 有4中粗细黑白条混合编码
u 左护线101， 中心弧线吗 01010， 右护线码 101
8.3 校验方法
X．3＋Y＝Z ,10－Z＝检查号码
X 为奇数位之和，Y 为偶数位之总和
Z 为奇数 + 偶数之总和的个位数
8.4 条码说明

8.5 编码表

DECIMAL
LEFT (A)
􀃅互補􀃆
RIGHT (C)

(ODD PARITY –0)
( EVEN PARITY )
0

0001101
1110010
1

0011001
1100110
2

0010011
1101100
3

0111101
1000010
4

0100011
1011100
5

0110001
1001110
6

0101111
1010000
7

0111011
1000100
8

0110111
1001000
9

0001011
1110100

8.6 典型UPC-A和EAN-8码

9 EAN-13
9.1 特性
u 资料长度固定， 13为
u 只能用来表示数字资源
u 固定使用一位 检查码
u 连续式
u 使用四种宽度
u 左护线码101， 中心护线码01010， 右护线码101
9.2 校验方法
X＋Y•3＝Z 10－Z＝檢查號碼
X 为奇数位之和，Y 为偶数位之总和
Z 为奇数 + 偶数之总和的个位数
9.3 编码表
u EAN-13的右半部编码如下表

DECIMAL
RIGHT (C)
0
1110010
1
1100110
2
1101100
3
1000010
4
1011100
5
1001110
6
1010000
7
1000100
8
1001000
9
1110100
u EAN-13的左半部编码步骤如下：
1. 先查出EAN13最前面的国码数字
2. 根据国码数字查下表，O代表ODD PARITY, E 代表EVEN PARITY

PARITY PATTERN
1
00E0EE
2
00EE0E
3
00EEE0
4
0E00EE
5
0EE00E
6
0EEE00
7
0E0E0E
8
0E0EE0
9
0EE0E0
3. 上表的PARITY PATTERN也代表EAN左半部6为数中每位PARITY PATTERN
4. 依照PARITY PATTERN对照下表壳得出左边的编码

CHARACTER VALUE
ODD PARITY (0)
EVEN PARITY (E)
0
0001101
0100111
1
0011001
0110011
2
0010011
0011011
3
0111101
0100001
4
0100011
0011101
5
0110001
0111001
6
0101111
0000101
7
0111011
0010001
8
0110111
0001001
9
0001011
0010111

10 UPC-E

10.1 特性
u 资料长度固定，6位
u 只能用来表示数字
u 使用一位检查码
u 连续式
u 使用四种宽度
u 每个UPC-E码都有一个相对应的UPC-A吗存在
u 左护线码为101， 有护线码为 010101
10.2 编码步骤
u
1 依下表把断码先变成原来的长码（UPC-A）

2 由UPC-A算出检查码之值
3 依检查码之值对照下表取得PATTERN

4 依据上表的数字再对照下表即可得UPC-E的编码
