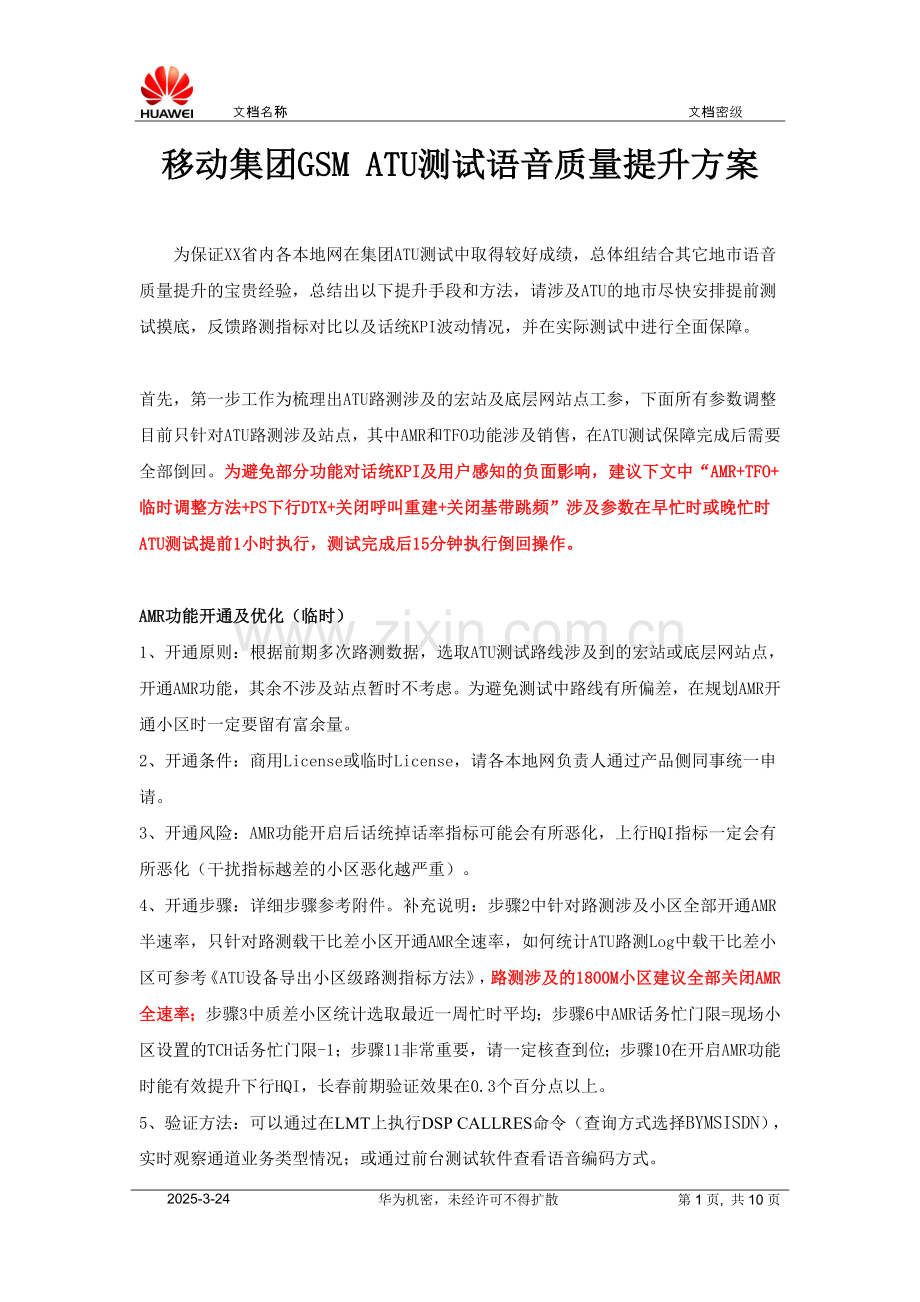

移动集团GSM ATU测试语音质量提升方案

为保证XX省内各本地网在集团ATU测试中取得较好成绩，总体组结合其它地市语音质量提升的宝贵经验，总结出以下提升手段和方法，请涉及ATU的地市尽快安排提前测试摸底，反馈路测指标对比以及话统KPI波动情况，并在实际测试中进行全面保障。

首先，第一步工作为梳理出ATU路测涉及的宏站及底层网站点工参，下面所有参数调整目前只针对ATU路测涉及站点，其中AMR和TFO功能涉及销售，在ATU测试保障完成后需要全部倒回。为避免部分功能对话统KPI及用户感知的负面影响，建议下文中“AMR+TFO+临时调整方法+PS下行DTX+关闭呼叫重建+关闭基带跳频”涉及参数在早忙时或晚忙时ATU测试提前1小时执行，测试完成后15分钟执行倒回操作。

AMR功能开通及优化（临时）
1、开通原则：根据前期多次路测数据，选取ATU测试路线涉及到的宏站或底层网站点，开通AMR功能，其余不涉及站点暂时不考虑。为避免测试中路线有所偏差，在规划AMR开通小区时一定要留有富余量。
2、开通条件：商用License或临时License，请各本地网负责人通过产品侧同事统一申请。
3、开通风险：AMR功能开启后话统掉话率指标可能会有所恶化，上行HQI指标一定会有所恶化（干扰指标越差的小区恶化越严重）。
4、开通步骤：详细步骤参考附件。补充说明：步骤2中针对路测涉及小区全部开通AMR半速率，只针对路测载干比差小区开通AMR全速率，如何统计ATU路测Log中载干比差小区可参考《ATU设备导出小区级路测指标方法》，路测涉及的1800M小区建议全部关闭AMR全速率；步骤3中质差小区统计选取最近一周忙时平均；步骤6中AMR话务忙门限=现场小区设置的TCH话务忙门限-1；步骤11非常重要，请一定核查到位；步骤10在开启AMR功能时能有效提升下行HQI，长春前期验证效果在0.3个百分点以上。
5、验证方法：可以通过在LMT上执行DSP CALLRES命令（查询方式选择BYMSISDN），实时观察通道业务类型情况；或通过前台测试软件查看语音编码方式。

步骤
命令
备注
开通AMR
1、修改BSC基本属性中A接口阶段标识为：GSM_PHASE_2Plus
SET BSCBASIC: AVer=GSM_PHASE_2Plus;

2、配置语音版本（小区级）
SET GCELLCCACCESS: IDTYPE=BYID, CELLID=0, VOICEVER=FULL_RATE_VER1-1&FULL_RATE_VER2-1&FULL_RATE_VER3-0&HALF_RATE_VER1-1&HALF_RATE_VER2-0&HALF_RATE_VER3-1&FULL_RATE_VER5-0;
针对路测中载干比较差（C/I<=15dB）的小区可以开启AMR全速率，其它小区近开启AMR半速率即可
3、配置AMR呼叫控制参数（小区级）
SET GCELLCCAMR: IDTYPE=BYID, CELLID=0, RATECTRLSW=ALG1, ACTCDSETF=4_75KBIT/S-1&5_15KBIT/S-0&5_90KBIT/S-1&6_70KBIT/S-0&7_40KBIT/S-1&7_95KBIT/S-0&10_2KBIT/S-0&12_2KBIT/S-1, ULTHF1=14, ULTHF2=18, ULTHF3=24, ULHYSTF1=2, ULHYSTF2=3, ULHYSTF3=3, DLTHF1=14, DLTHF2=18, DLTHF3=24, DLHYSTF1=2, DLHYSTF2=3, DLHYSTF3=3, INITCDMDF=1, ACTCDSETH=4_75KBIT/S-1&5_15KBIT/S-0&5_90KBIT/S-1&6_70KBIT/S-0&7_40KBIT/S-1&7_95KBIT/S-0, ULTHH1=20, ULTHH2=26, ULTHH3=63, ULHYSTH1=2, ULHYSTH2=2, ULHYSTH3=15, DLTHH1=20, DLTHH2=26, DLTHH3=63, DLHYSTH1=2, DLHYSTH2=2, DLHYSTH3=15, INITCDMDH=0;
针对质差小区（话统上行或下行HQI<95%），修改AMR上/下行编码速率调整门限1(全)=20，AMR上/下行编码速率调整门限2(全)=24，AMR上/下行编码速率调整门限3(全)=28，AMR上/下行编码速率调整门限1(半)=25，AMR上/下行编码速率调整门限2(半)=31，AMR上/下行编码速率调整门限3(半)=63
4、配置AMR无线链路失效计数器和SACCH复帧数（小区级）
SET GCELLCCBASIC: IDTYPE=BYID, CELLID=0, AFRSAMULFRM=32, AHRSAMULFRM=32, AFRDSBLCNT=32_Times, AHRDSBLCNT=32_Times;
符合集团定时器设置要求
5、配置AMR紧急切换参数（小区级）
SET GCELLAMRQUL: IDTYPE=BYID, CELLID=0, DLQUALIMITAMRFR=55, ULQUALIMITAMRFR=55, DLQUALIMITAMRHR=55, ULQUALIMITAMRHR=55;

6、配置小区信道管理高级参数（小区级）
SET GCELLCHMGAD: IDTYPE=BYID, CELLID=0, AMRTCHHPRIORALLOW=ON, AMRTCHHPRIORLOAD=59, LOADSTATYPE=NOTSTADYNPDCH;
AMR的话务忙门限=TCH话务忙门限-1，负荷计算类型不包含动态PDCH
7、配置切换基本参数（小区级）
SET GCELLHOBASIC: IDTYPE=BYID, CELLID=0, HOCTRLSWITCH=HOALGORITHM1, INTRACELLFHHOEN=NO;
关闭小区内全-半切换允许；此操作解决由于License不足导致的TCH拥塞问题。
8、配置AMR功控参数（小区级）
SET GCELLPWR3: IDTYPE=BYID, CELLID=0, DLHSREXQUALLOWTHRED=18, DLAFSREXQUALHIGHTHRED=18, DLAFSREXQUALLOWTHRED=18, DLAHSREXQUALHIGHTHRED=18, ULAFSREXQUALHIGHTHRED=18, ULAFSREXQUALLOWTHRED=18, ULAHSREXQUALHIGHTHRED=18, ULAHSREXQUALLOWTHRED=18;

9、配置AMR门限自适应（小区级）
SET GCELLCCAMR: AMRUADTHAW=YES, LTTHADJFA=40;

10、配置AMR SACCH功率提升
SET GCELLPWRBASIC: AMRSADLUPGRADE=2;
提升下行HQI
11、修改小区BTS软参（小区级）
SET GCELLBTSSOFT: IDTYPE=BYID, CELLID=0, ITEMINDEX=53, ITEMVALUE=231;
优化AMR呼叫删帧和上报RQI偏小问题
12、核查小区BTS软参（小区级）
LST GCELLBTSSOFT
确保小区57号BTS软参为255
关闭AMR
13、倒回语音版本（小区级）
SET GCELLCCACCESS: IDTYPE=BYID, CELLID=0, VOICEVER=FULL_RATE_VER1-1&FULL_RATE_VER2-1&FULL_RATE_VER3-0&HALF_RATE_VER1-1&HALF_RATE_VER2-0&HALF_RATE_VER3-0&FULL_RATE_VER5-0;

14、倒回BSC基本属性中A接口阶段标识为：GSM_PHASE_2
SET BSCBASIC: AVer=GSM_PHASE_2;

TFO功能开通（临时）
1、开通原则：参考AMR开通原则。
2、开通条件：商用License或临时License，请各本地网负责人通过产品侧同事统一申请。补充说明：MSC Pool场景下TFO功能不生效，如果为我司核心网，可联系办事处核心网工程师进行测试号码的用户迁移操作，确保呼叫绑定在同一个Server内，此时TFO生效。AMR门限自适应（上文中步骤9）和TFO功能可同时开通，但无法同时生效。由于现有版本下占用半速率后TFO功能有一定负增益，建议现场在“用户优先接入+信道分配只选全速率功能”生效保证每次呼叫都分配全速率后再启用TFO，否则路测中只要有半速率占用就会影响MOS语音质量。
3、开通风险：占用半速率时TFO功能对MOS占比、语音质量有负增益。
4、开通步骤：修改“TFO使能开关”为“开启”，MML命令为SET GCELLBASICPARA: NBAMRTFOSWITCH=ENABLE;
5、验证方法：参考AMR验证方法。

用户分级接入+信道分配只选全速率方案（临时）
1、开通原则：参考AMR开通原则。
2、开通条件：用户分级接入功能核心网侧+无线侧均需要License支持。目前已知的几类场景中，华为HLR+华为MSC+华为BSC效果最优；友商HLR+华为MSC+华为BSC效果次优，友商HLR在功能实现上可能存在一定问题，需要提前测试验证；友商HLR+友商MSC+华为BSC效果未知，需要友商MSC确认是否支持此功能。
3、开通风险：ATU测试期间高优先级号码在拥塞小区会抢占普通用户占用的全速率信道，对掉话率指标有一定负面影响；如果HLR中之前已经定义了其它高优先级号码，掉话率及拥塞率恶化风险会进一步加剧，因此需要提前核查HLR中高优先级号码数量。
4、开通步骤：详细步骤参考附件。补充说明：核心网侧配置信道分配只选全速率为附件中此命令：ADD RDIOPRI: GPRI=PRIORITY_A, RPRI=PRIORITY_8, PREEMP=YES, PREEMPT=NO, QA=NO, CHTYPE=BM;（BM代表全速率，LM代表全速率）
5、验证方法：通过查看后台跟踪信令中Assignment Request消息，核查preemption-capability-indicator字段确定是否允许抢占，priority-level字段确定用户优先级，queuing-allowed-indicator字段确定是否允许排队，具体如下图所示：

另外，可在话务闲时选取某小区通过闭塞载频、配置SDCCH信道、调整TCH话务忙门限等操作确保剩余业务信道可用数为1个TCH全速率信道和两个TCH半速率信道，通过两个普通优先级的号码提前占用TCH全速率信道和1个TCH半速率信道，然后高优先级号码拨打测试，验证能否抢占全速率信道。

其它部分参数优化建议如下
指配优选更好小区：接入时如果SD信道质量差，则直接重试到更好的邻区，可以提升路测接通率、掉话率、HQI、MOS。
参数名称
默认值
建议值
指配优选更好小区允许
关
开
直接重试允许
开
开
指配优选的上行链路质量门限
50
50
指配优选的下行链路质量门限
50
50

1800M空闲态话务分担：让用户空闲态更容易驻留在1800M的网络，减少由于驻留不合理而导致的900M到1800M的切换，提升语音MOS分。补充说明：搬迁网络中原网900/1800共站小区可能CRO设置差异性较大，请各现场结合实际路测情况，参考共站及周围900M小区CRO设置，适当调大1800M小区的CRO，一般大3即可。
参数名称（1800M）
默认值
建议值
CRO
0
比共站900M小区大3
PI
NO
YES

1800M小区功控优化：由于1800M频段可用频点数多，网内频率复用宽松，可通过适当抬高1800M小区的功控参数，确保占用1800M小区时高电平高质量，进一步提升路测下行语音质量。涉及的具体参数如下：
小区III代功率控制参数中的“下行信号等级上门限”和“下行信号等级下门限”，如果现网这两个参数小于30，建议统一修改为30；如果已经大于30，建议暂时不作调整。
小区III代功率控制参数中的“III代下行信号强度等级保护因子”调整为10，“III代下行信号质量等级保护因子”调整为55。
通过仿真工具模拟，参数调整后功控范围和幅度缩小，可保证1800M小区下行以较大功率发射，路测中占用高电平提升语音质量。

PS下行DTX功能（临时）：通过PS业务不连续发射，降低PS业务发射功率，降低整网底噪，提升路测下行HQI和MOS大于3的比例。支持该功能的BSC版本为V9R11C00SP728以上。
存在的风险：部分终端不支持导致PS KPI下降；基站需要版本兼容，R12所有模块以及R9 RRU V2模块存在BUG，可能有1%小区出现随机信道失步，导致PS信道不可用，业务拥塞影响用户感知。规避措施为重指配小区的DSP分布、四级复位基站、关闭PS DTX功能。测试期间建议安排专人监控小区信道状态，关注15分钟话统中“R9008:分组信道失步次数(无)”指标，如果出现PDCH信道持续红色或小区分组信道失步次数突然增多则第一时间关闭该小区的PS DTX功能。
相关MML命令如下：
开启PS下行DTX------SET GCELLPRIVATEOPTPARA: IDTYPE=BYNAME, CELLNAME="JLJL_温德桥_HD44_2_4B1", CELLPSRESERVEPARA1=2;
关闭PS下行DTX------SET GCELLPRIVATEOPTPARA: IDTYPE=BYNAME, CELLNAME="JLJL_温德桥_HD44_2_4B1", CELLPSRESERVEPARA1=0;

临时调整方法：参考系统KPI，筛选路测线路中存在话务热点小区，在测试时间段内降低“小区下最大PDCH比例门限”，适当减少静态PDCH数目（至少保留2个），增大“TCH话务忙门限”或关闭半速率，确保ATU测试中不发生由于拥塞导致的未接通，并最大可能的占用增强型全速率信道，提升MOS占比。针对路测中质差路段，可适当调大三代功控参数“下行信号等级上门限”和“下行信号等级下门限”（两者确保一致），另外参考工信部文件，可临时性使用E频段频点（1020-1024），减少质差统计。

关闭呼叫重建功能（临时）：由于搬迁前原网一般都开启了呼叫重建功能（掉话后先不上报Clear Request消息，MS启动呼叫重建过程恢复通话，由于该过程占用时间较长，用户往往等不及接通而主动挂机，能较大程度降低掉话率），考虑到搬迁前后指标对比压力，因此大部分本地网参数继承时对应我司的“呼叫重建禁止”参数也设置为“否”（表示打开此功能）。该功能只能降低话统KPI中的掉话率，对路测时的掉话基本无改善，且由于重建时间较长，可能影响后续的接通，因此在ATU测试期间需将当天网格涉及小区的该参数修改为“是”（表示关闭此功能），网格测试完毕后倒回，避免指标波动过大引起客户不满。

关闭基带跳频功能（临时）：由于开启基带跳频后干扰均化，在只有部分频点存在干扰的小区可能导致路测语音质量0-5级占比和话统下行HQI明显下降，建议选取话统中最近一周忙时平均下行HQI<95%的小区（需去除考试开启干扰器等外部干扰严重的时间段）在ATU测试期间关闭跳频以提升ATU测试语音质量指标（前期统计此类小区在网格中占比大致在5%左右，若比例过大建议修改HQI门限，避免关闭跳频小区过多影响语音MOS质量）。关闭跳频后存在的风险：影响路测MOS大于3的比例；影响KPI切换成功率、掉话率、上行干扰带等指标；影响用户感知。

现阶段提升ATU语音质量的相关功能和参数如上所述，请各本地网提前验证并输出参数优化前后对比简报。另外近期请加大拉网频度，及时发现并解决问题，预祝测试顺利！
