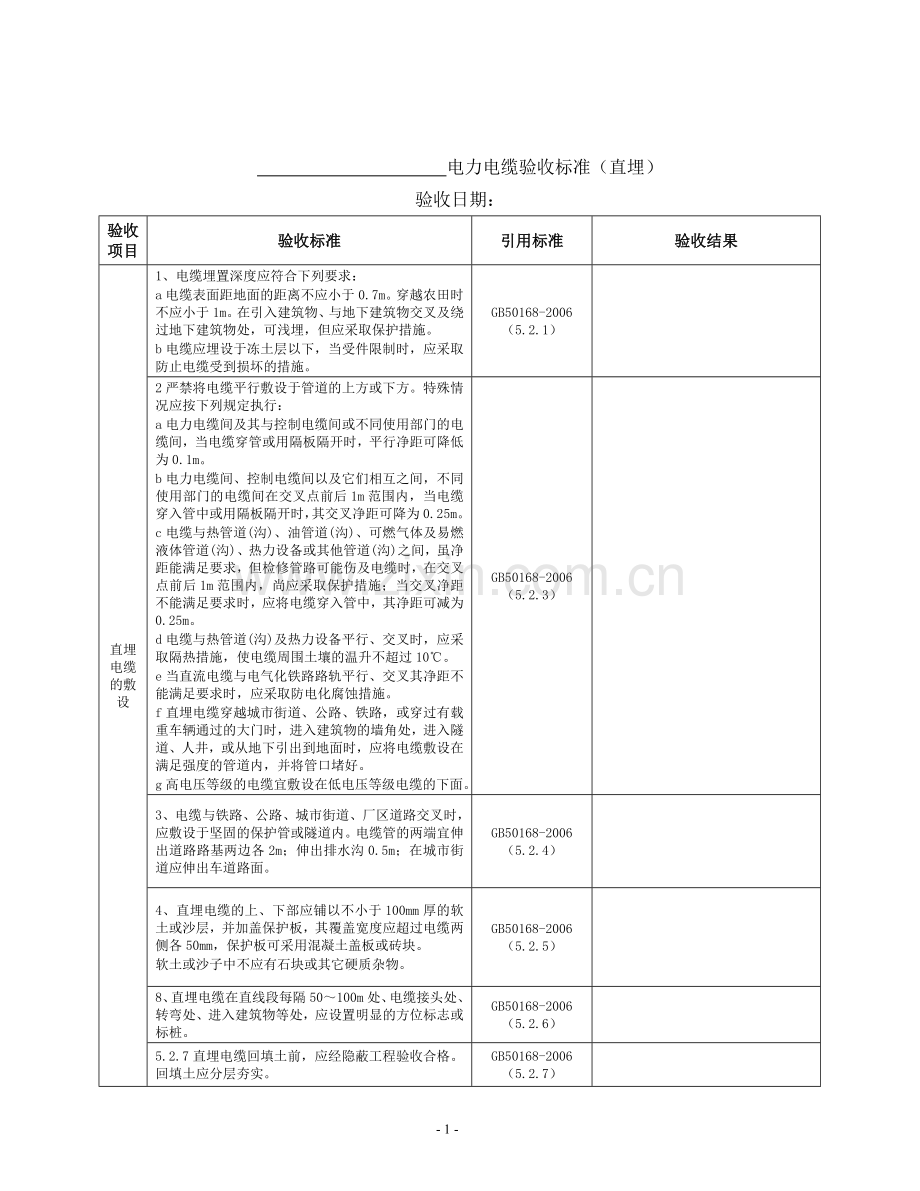

电力电缆验收标准(直埋) 验收日期: 验收项目 验收标准 引用标准 验收结果 直埋电缆的敷设 1、电缆埋置深度应符合下列要求: a电缆表面距地面的距离不应小于0.7m。穿越农田时不应小于1m。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应采取保护措施。 b电缆应埋设于冻土层以下,当受件限制时,应采取防止电缆受到损坏的措施。 GB50168-2006 (5.2.1) 2严禁将电缆平行敷设于管道的上方或下方。特殊情况应按下列规定执行: a电力电缆间及其与控制电缆间或不同使用部门的电缆间,当电缆穿管或用隔板隔开时,平行净距可降低为0.1m。 b电力电缆间、控制电缆间以及它们相互之间,不同使用部门的电缆间在交叉点前后1m范围内,当电缆穿入管中或用隔板隔开时,其交叉净距可降为0.25m。 c电缆与热管道(沟)、油管道(沟)、可燃气体及易燃液体管道(沟)、热力设备或其他管道(沟)之间,虽净距能满足要求,但检修管路可能伤及电缆时,在交叉点前后1m范围内,尚应采取保护措施;当交叉净距不能满足要求时,应将电缆穿入管中,其净距可减为0.25m。 d电缆与热管道(沟)及热力设备平行、交叉时,应采取隔热措施,使电缆周围土壤的温升不超过10℃。 e当直流电缆与电气化铁路路轨平行、交叉其净距不能满足要求时,应采取防电化腐蚀措施。 f直埋电缆穿越城市街道、公路、铁路,或穿过有载重车辆通过的大门时,进入建筑物的墙角处,进入隧道、人井,或从地下引出到地面时,应将电缆敷设在满足强度的管道内,并将管口堵好。 g高电压等级的电缆宜敷设在低电压等级电缆的下面。 GB50168-2006 (5.2.3) 3、电缆与铁路、公路、城市街道、厂区道路交叉时,应敷设于坚固的保护管或隧道内。电缆管的两端宜伸出道路路基两边各2m;伸出排水沟0.5m;在城市街道应伸出车道路面。 GB50168-2006 (5.2.4) 4、直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层,并加盖保护板,其覆盖宽度应超过电缆两侧各50mm,保护板可采用混凝土盖板或砖块。 软土或沙子中不应有石块或其它硬质杂物。 GB50168-2006 (5.2.5) 8、直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处,应设置明显的方位标志或标桩。 GB50168-2006 (5.2.6) 5.2.7直埋电缆回填土前,应经隐蔽工程验收合格。回填土应分层夯实。 GB50168-2006 (5.2.7) 电缆导管内电缆的敷设 1、管道内部应无积水,且无杂物堵塞。穿电缆时,不得损伤护层,可采用无腐蚀性的润滑剂(粉)。 GB50168-2006 (5.3.2) 2、在下列地点,电缆应有一定机械强度的保护管或加装保护罩: a电缆进入建筑物、隧道、穿过楼板及墙壁处。 b从沟道引至电杆、设备、墙外表面或屋内行人容易接近处,距地面高度2m以下的一段。 c可能有载重设备已经电缆上面的区段; d其他可能受到机械损伤的地方。 GB50168-2006 (5.3.1) 3、穿入管中电缆的数量应符合设计要求;交流单芯电缆不得单独穿入钢管内。 GB50168-2006 (5.3.4) 安装要求 1、电缆终端与接头应符合下列要求: a型式、规格应与电缆类型如电压、芯数、截面、护层结构和环境要求一致。 b结构应简单、紧凑,便于安装。 c所用材料、部件应符合技术要求。 d 35kV及以下电缆终端与接头主要性能应符合《额定电压1kV(Um=1.2kV)至35kV(Um=40.5kV)挤包绝缘电力电缆及附件》GB12706.1~12706.4及有关其它产品标准的规定。 e 220kV电缆终端与接头主要性能应符合《额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及附件》GB18890.1~18890.3及有关其它产品标准的规定。 f 330KV电缆终端与接头主要性能应符合国家现行相关产品标准的规定。 GB50168-2006 (6.1.4) 2、电缆线芯连接金具,应采用符合标准的连接管和接线端子,其内径应与电缆线芯紧密配合,间隙不应过大;截面宜为线芯截面的1.2~1.5倍。采用压接时,压接钳和模具应符合规格要求。 GB50168-2006 (6.1.6) 3、电缆终端和接头应采取加强绝缘、密封防潮、机械保护等措施。6kV及以上电力电缆的终端和接头,尚应有改善电缆屏蔽端部电场集中的有效措施,并应确保外绝缘相间和对地距离。 GB50168-2006 (6.2.3) 4、66kV及以上交联电缆终端和接头制作前,电缆应按要求加热矫直。安装工艺应符合安装说明书和安装图纸的要求。 GB50168-2006 (6.2.4) 5、电缆线芯连接时,应除去线芯和连接管内壁油污及氧化层。压接模具与金具应配合恰当。压缩比应符合要求。压接后应将端子或连接管上的凸痕修理光滑,不得残留毛刺。采用锡焊连接铜芯,应使用中性焊锡膏,不得烧伤绝缘。 GB50168-2006 (6.2.7) 6、三芯电力电缆接头两侧电缆的金属屏蔽层(或金属套)、铠装层应分别连接良好,不得中断,直埋电缆接头的金属外壳及电缆的金属护层应做防腐处理。 GB50168-2006 (6.2.8) 7、单芯电力电缆的交叉互联箱、接地箱、护层保护器等电缆附件的安装应符合设计要求。 GB50168-2006 (6.2.10) 8、装配、组合电缆终端和接头时,各部件间的配合或搭接处必须采取堵漏、防潮和密封措施。 GB50168-2006 (6.2.11) 9、电缆终端上应有明显的相色标志,且应与系统的相位一致。 GB50168-2006 (6.2.13) 安装要求 9、三芯电力电缆终端处的金属护层必须接地良好;塑料电缆每相铜屏蔽和钢铠应锡焊接地线。电缆通过零序电流互感器时,电缆金属护层和接地线应对地绝缘,电缆接地点在互感器以下时,接地线应直接接地;接地点在互感器以上时,接地线应穿过互感器接地。单芯电力电缆金属护层接地应符合设计要求。 GB50168-2006 (6.2.9) 11、塑料电缆宜采用自粘带、粘胶带、胶粘剂(热熔胶)等方式密封;塑料护套表面应打毛,粘接表面应用溶剂除去油污,粘接应良好。 塑料电缆宜采用自粘带、粘胶带、胶粘剂(热熔胶)等方式密封;塑料护套表面应打毛,粘接表面应用溶剂除去油污,粘接应良好。 电缆终端、接头及充油电缆供油管路均不应有渗漏。 GB50168-2006 (6.2.11) 电缆线路防火阻燃 1、电缆的防火阻燃尚应采取下列措施: a在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处,用防火堵料密实封堵。 b在重要的电缆沟和隧道中,按要求分段或用软质耐火材料设置阻火墙。 c对重要回路的电缆,可单独敷设于专门的沟道中或耐火封闭槽盒内,或对其施加防火涂料、防火包带。 d在电力电缆接头两侧及相邻电缆2~3m长的区段施加防火涂料或防火包带。必要时采用高强防爆耐火槽盒进行封闭。 e按设计采用耐火或阻燃型电缆。 f按设计设置报警和灭火装置。 g防火重点部位的出入口,应按设计要求设置防火门或防火卷帘; h改、扩建工程施工中,对于贯穿已运行的电缆孔洞、阻火墙,应及时恢复封堵。 GB50168-2006 (7.0.2) 2、防火阻燃材料在使用时,应按设计要求和材料使用工艺提出施工措施,材料质量与外观应符合下列要求: a有机堵料不氧化、不冒油,软硬适度具有一定的柔韧性; b无机堵料物结块、无杂质; c防火隔板平整、厚薄均匀; d防火包遇水或受潮后不板结; e防火涂料无板结、能搅拌均匀; f阻火网网孔尺寸大小均匀,经纬线粗细均匀,附着防火复合膨涨料厚度一致。网弯曲时不变形,不脱落,并易于曲面固定。 GB50168-2006 (7.0.4) 3、在封堵电缆孔洞时,封堵应严实可靠,不应有明显的裂缝和可见的孔隙,孔洞较大者应加耐火衬板后再进行封堵。 GB50168-2006 (7.0.7) 4、阻火墙上的防火门应严密,孔洞应封堵;阻火墙两侧电缆应施加防火包带或涂料。 GB50168-2006 (7.0.8) 施工资料和记录的审查 1、设计资料图纸:齐全、完整、规范。 2、设计变更通知单:齐全、完整、规范。 3、隐蔽工程的技术记录:齐全、完整、规范。 4、工程电缆试验报告或记录:齐全、完整、规范。 5、未按设计施工的各项明细表及附图:齐全、完整、规范。 6、施工缺陷处理明细表及附图:齐全、完整、规范。 7、电缆制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件:齐全、完整、规范。 是否有遗留未完的项目 遗留未完项目 验收组织人: 验收负责人: 验收人: - 4 -
