银行联网监控系统建议方案

一 概述
     为了加强银行所属营业网点、自助行和金库的安全运营和管理，最大限度地节省资源、降低运行和人力管理成本，本着“安全、节约、稳定”的原则，利用远程网络通信技术和视频处理技术，建设营业网点监控联网综合监控管理系统。
     银行安防系统的发展在过去主要经历了三个阶段：一是以独立网点防盗防抢报警系统建设为主的阶段；二是以模拟监控和防盗防抢报警相结合的阶段，并实现了银行网点与当地公安110的联网；三是数字化改造阶段，将原有的以磁带录像为主的全模拟的监控系统改造为以数字硬盘监控录像为主的数字化监控系统，有些二级行还利用硬件设备附带的客户端软件实现了简单的网点远程监控。
行业安防系统与其它行业相比，具有着明显的特点，主要表现在：
防范级别高，风险等级高，一旦发生案件一般都会对国家、个人财产带来较大的损失，对人员的生命安全造成极大的威胁，在社会上造成相当恶劣的影响。这样对安防系统的稳定性、可靠性、准确性和智能化提出了更高的要求；
     系统规模大，覆盖面广。银行的一个普通二级分行所管辖的营业网点都在有上百个甚至几百个，监控和报警点数量分别都有几千个，而且分布在城市、乡村的各个地方；
系统组成比较复杂。既有防盗报警系统，也有视频监控系统，还有门禁控制系统和GPS运钞车跟踪定位系统等，而防盗报警系统多数由当地公安机关许可的安保运营商提供系统安装和联网接警服务；
系统设备型号众多，跨越时间较长。在数字化监控设备中，既有采用各种板卡（如大华、海康、汉邦、恒亿、金鹏、图敏、德加拉等）和各家不同软件厂商、不同版本的PC－DVR，也有不同厂家、型号的嵌入式DVR（如海康、大华、诚丰、成都科力、图敏等）。报警主机也几乎涵盖了honywell、c&k、ademco、dsc、枫叶等所有进口品牌报警主机和大量的国产报警主机。IC和指纹门禁设备的品牌同样众彩纷呈。

二  需求分析与总体构想
     在全市范围内，对营业网点、自助银行、ATM机、金库、保管箱、办公楼等不同场所实施远程集中监控联网管理。
     增加监控区域和监视、控制功能，采用最新技术，建设全方位的远程监控联网体系，以XX银行为中心，打造“高科技、高标准、高性能、低成本”的大型银行视频联网监控综合管理体系。

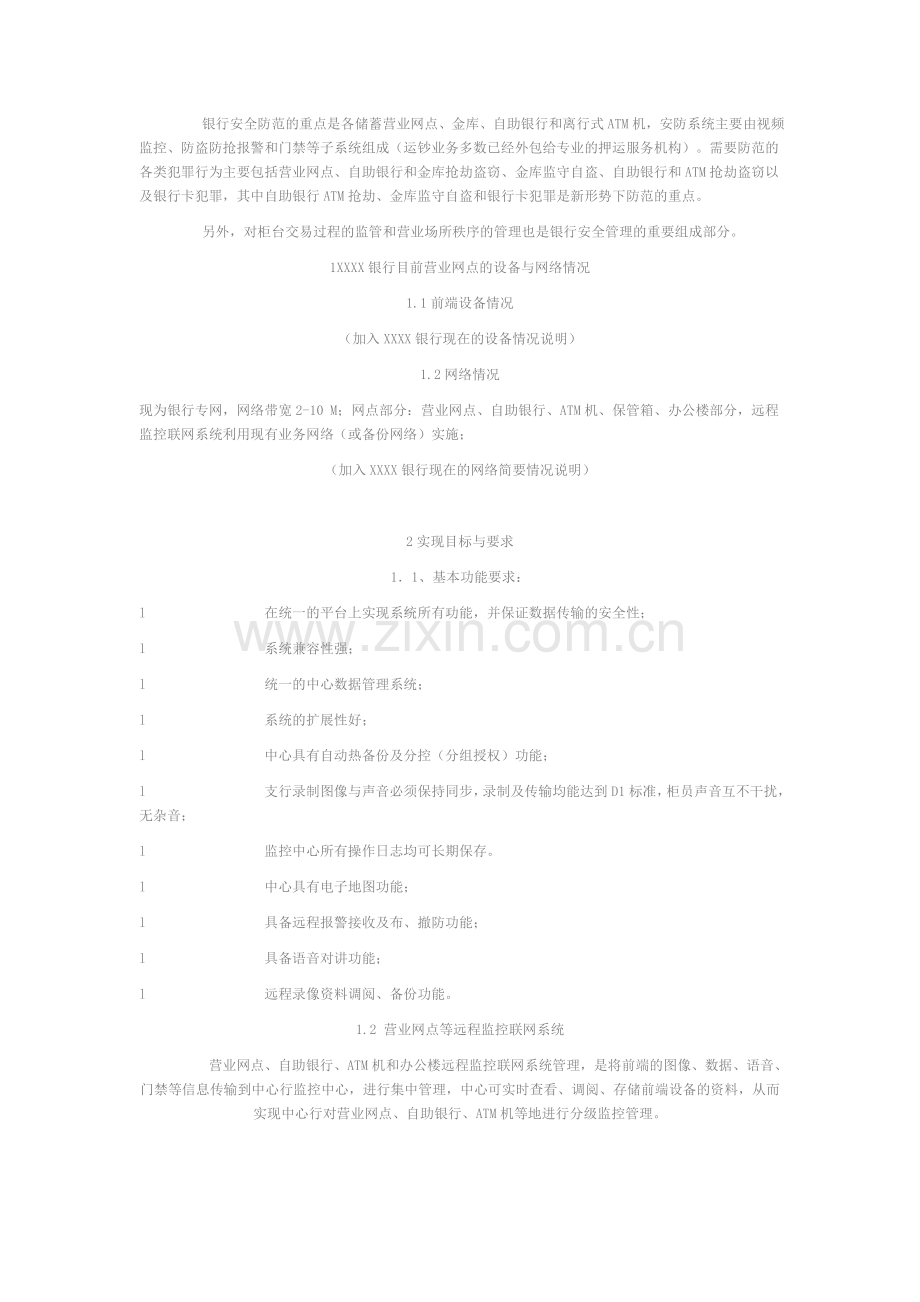

     银行安全防范的重点是各储蓄营业网点、金库、自助银行和离行式ATM机，安防系统主要由视频监控、防盗防抢报警和门禁等子系统组成（运钞业务多数已经外包给专业的押运服务机构）。需要防范的各类犯罪行为主要包括营业网点、自助银行和金库抢劫盗窃、金库监守自盗、自助银行和ATM抢劫盗窃以及银行卡犯罪，其中自助银行ATM抢劫、金库监守自盗和银行卡犯罪是新形势下防范的重点。
     另外，对柜台交易过程的监管和营业场所秩序的管理也是银行安全管理的重要组成部分。
1XXXX银行目前营业网点的设备与网络情况
1.1前端设备情况
（加入XXXX银行现在的设备情况说明）
1.2网络情况
现为银行专网，网络带宽2-10 M；网点部分：营业网点、自助银行、ATM机、保管箱、办公楼部分，远程监控联网系统利用现有业务网络（或备份网络）实施；
（加入XXXX银行现在的网络简要情况说明）

2实现目标与要求
1．1、基本功能要求：
l         在统一的平台上实现系统所有功能，并保证数据传输的安全性；
l         系统兼容性强；
l         统一的中心数据管理系统；
l         系统的扩展性好；
l         中心具有自动热备份及分控（分组授权）功能；
l         支行录制图像与声音必须保持同步，录制及传输均能达到D1标准，柜员声音互不干扰，无杂音；
l         监控中心所有操作日志均可长期保存。
l         中心具有电子地图功能；
l         具备远程报警接收及布、撤防功能；
l         具备语音对讲功能；
l         远程录像资料调阅、备份功能。
1.2 营业网点等远程监控联网系统
     营业网点、自助银行、ATM机和办公楼远程监控联网系统管理，是将前端的图像、数据、语音、门禁等信息传输到中心行监控中心，进行集中管理，中心可实时查看、调阅、存储前端设备的资料，从而实现中心行对营业网点、自助银行、ATM机等地进行分级监控管理。

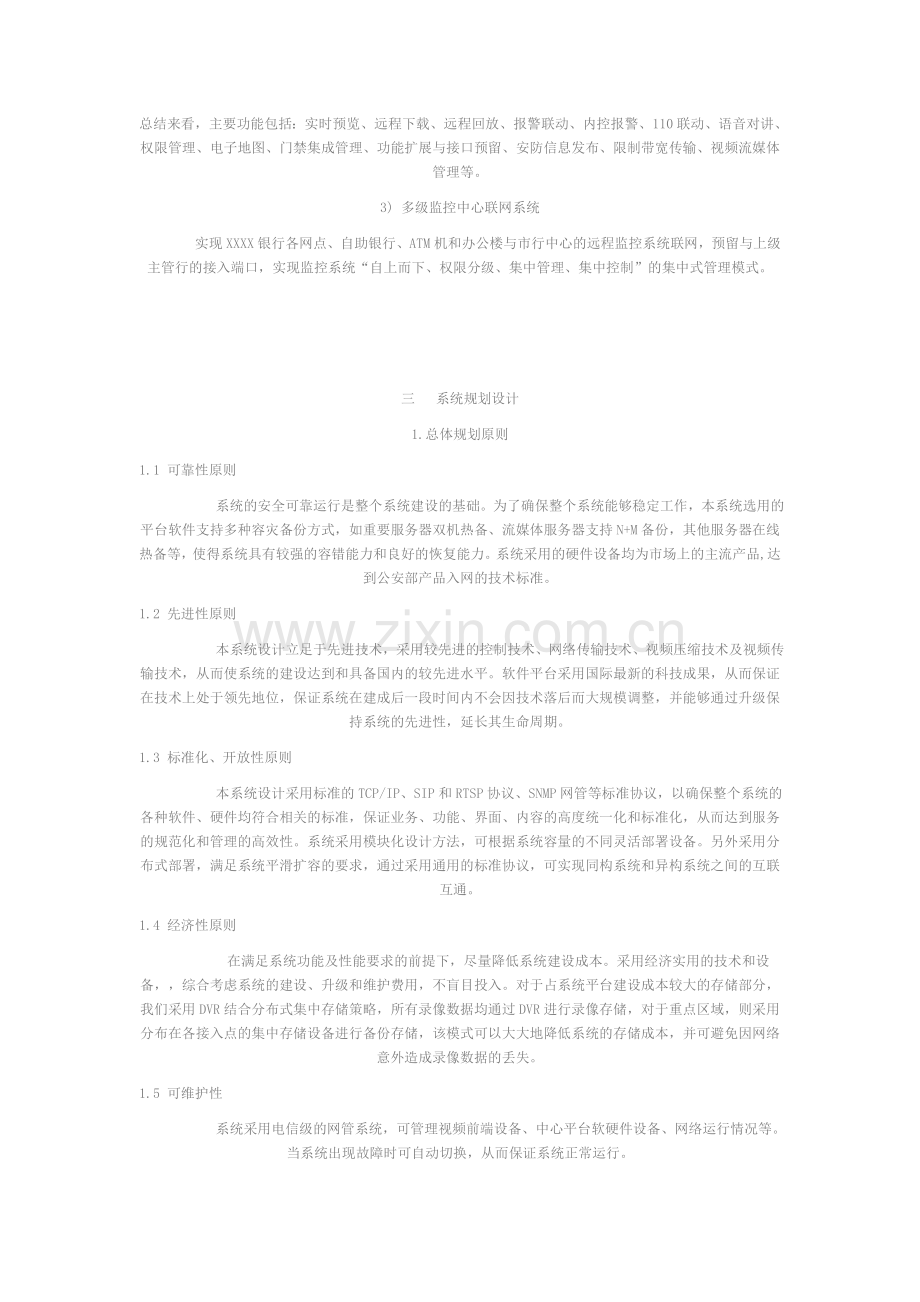

总结来看，主要功能包括：实时预览、远程下载、远程回放、报警联动、内控报警、110联动、语音对讲、权限管理、电子地图、门禁集成管理、功能扩展与接口预留、安防信息发布、限制带宽传输、视频流媒体管理等。
3) 多级监控中心联网系统
     实现XXXX银行各网点、自助银行、ATM机和办公楼与市行中心的远程监控系统联网，预留与上级主管行的接入端口，实现监控系统“自上而下、权限分级、集中管理、集中控制”的集中式管理模式。

三  系统规划设计
1.总体规划原则
1.1 可靠性原则
      系统的安全可靠运行是整个系统建设的基础。为了确保整个系统能够稳定工作，本系统选用的平台软件支持多种容灾备份方式，如重要服务器双机热备、流媒体服务器支持N+M备份，其他服务器在线热备等，使得系统具有较强的容错能力和良好的恢复能力。系统采用的硬件设备均为市场上的主流产品,达到公安部产品入网的技术标准。
1.2 先进性原则
      本系统设计立足于先进技术，采用较先进的控制技术、网络传输技术、视频压缩技术及视频传输技术，从而使系统的建设达到和具备国内的较先进水平。软件平台采用国际最新的科技成果，从而保证在技术上处于领先地位，保证系统在建成后一段时间内不会因技术落后而大规模调整，并能够通过升级保持系统的先进性，延长其生命周期。
1.3 标准化、开放性原则
      本系统设计采用标准的TCP/IP、SIP和RTSP协议、SNMP网管等标准协议，以确保整个系统的各种软件、硬件均符合相关的标准，保证业务、功能、界面、内容的高度统一化和标准化，从而达到服务的规范化和管理的高效性。系统采用模块化设计方法，可根据系统容量的不同灵活部署设备。另外采用分布式部署，满足系统平滑扩容的要求，通过采用通用的标准协议，可实现同构系统和异构系统之间的互联互通。
1.4 经济性原则
      在满足系统功能及性能要求的前提下，尽量降低系统建设成本。采用经济实用的技术和设备，，综合考虑系统的建设、升级和维护费用，不盲目投入。对于占系统平台建设成本较大的存储部分，我们采用DVR结合分布式集中存储策略，所有录像数据均通过DVR进行录像存储，对于重点区域，则采用分布在各接入点的集中存储设备进行备份存储，该模式可以大大地降低系统的存储成本，并可避免因网络意外造成录像数据的丢失。
1.5 可维护性
      系统采用电信级的网管系统，可管理视频前端设备、中心平台软硬件设备、网络运行情况等。当系统出现故障时可自动切换，从而保证系统正常运行。
2.系统体系架构规划设计
1.1 体系结构的选择
      体系结构决定了银行监控系统本身是否能够适应联网监控规模的变化而进行伸缩、是否能够在银行需求变化的时候快速响应并无缝集成到原有的系统中去。体系结构也决定了一套系统是否会在很短的时间内被淘汰，还是能够随着信息、视频、智能、安全技术的发展而不断自我完善。
l         先进性和实证性：
      系统管理平台不应该选用过时的或者即将被淘汰的技术，这会导致用户原有的投资很快就会化为乌有。但我们也不应该选用过分先进、没有经过实证或者没有在大型系统、关键任务中大量运用的技术。
l         业界标准和理论基础：
      体系平台也应该和业界保持一致，具有坚实的理论接触和完备的标准定义。自己设计一套体系结构可能在一时提高开发的速度、降低开发的门槛，但很难有序、高质量地发展、也无法被其他系统使用。
1.2 平台必须具备强大、稳定和快速的设备接入能力：
     平台软件可以兼容海康威视、大华、诚丰、郎驰等嵌入式DVR以及国内主流视频压缩板卡（如海康威视、武汉恒亿、广州金鹏、北京汉邦、成都德加拉等）的PC-DVR。必须能够有效的解决不同品牌设备集中管理的问题。同时在设备的接入方面应该支持模块化（插件）开发技术，实现快速设备接入，保证系统稳定性。
1.3 软件平台采用分层设计
      采用优秀大型IT软件普遍采用的三层软件层次划分的体系结构模型，包括客户端、业务层、数据库，其中业务层应该包括专门用于处理设备接入的硬件抽象层，中间层应用服务器和应用层。对于数据库的访问必须通过中间应用服务器完成而不能直接访问数据库，保证数据库访问的安全性。
1.4 WEB集成采用的技术
      为了满足未来与银行其它B/S架构业务管理系统的集成，管理平台采用开放的集成接口，支持代表业界标准的WEB集成架构和接口标准。
1.5 软件部署方式设计
      系统管理平台包括核心目录管理平台和中间应用服务软件模块，其中中间应用服务，如流媒体服务、集中存储服务、报警服务等可以根据系统规模和性能要求在市级行、省分行或其它分控点分布式部署和灵活配置。
3.系统统实施规划
      本项目遵循系统集成“统一规划、分步实施”的基本原则。
1.1    第一步：
      首先应该选择一个扩展性、兼容性好的网络视频与安防管理平台软件，满足本项目的基本需要。实现对图象、报警的集中监控、存储、对讲等管理功能，监控的范围可以是几个地市的试点，这里需要注意的是，对于原有数字图像设备，可以采取以下集中方法改造：
n         对于平台软件已经支持的嵌入式DVR，如目前国内主流嵌入式DVR（海康威视、大华、大立、金鹏等），可以直接集成到系统管理平台中。
n         对于软件平台暂不支持的嵌入式DVR，要求原厂商开发包、通讯协议和基于其开发包的DEMO程序源代码，由我司针对提供的开发包参照其DEMO快速完成中心接口软件开发并最终整合到监控中心管理平台中，该方案需要软件厂商开发中心接口软件驱动程序。
n         对于PC－DVR，如果内置板卡是软件厂商软件已经支持的板卡（海康、金鹏、恒亿、汉邦等），可以由我司提供现场监控软件替换原有数字图象主机中安装的软件，以方便和中心我司软件的联网集成。
n         对于PC-DVR, 如果内置板卡是软件厂商软件目前不支持的国内主流板卡，同样要求该板卡的原厂商提供开发包、通讯协议和基于其开发包的DEMO程序源代码，由我司针对提供的开发包参照其DEMO快速完成现场监控软件替换原有数字图象主机中安装的软件，以方便和中心我司软件的联网集成。
n         对于PC-DVR, 如果内置板卡是软压卡、停产卡或其它原厂商不提供开发包、通讯协议的板卡，建议保留主机，用我们软件支持的图像卡更换现场原有的图象板卡，安装我司相应规格软件，实现和我司中心软件的联网集成，我司支持的图像卡见后文DVR软件功能介绍。
n         对于一些安装到现场超过3年的PC-DVR或嵌入式DVR，如果经过现场评测，其性能已经无法满足联网监控的需求，建议更换整机，采用我们支持的嵌入式DVR整机。
1.2  第二步：可以增加对移动目标如银行运钞车的移动监控、与110防盗报警系统的集成，将原有监控系统的范围进一步扩大。
1.3  第三步将监控系统和办公自动化系统进行集成，集成的重点包括网管系统的整合和办公自动化系统对监控系统、报警实时历史数据的调阅。
1.4  第四步可以增加一些智能视频分析方面的应用，比如说人脸识别、危险物体识别、轨迹识别等。
4.规划依据、规范和标准
      系统规划设计必须按照国际、国家和本地区的有关标准和规范进行。本设计将依据和参照以下的设计规范和要求进行：
n         中华人民共和国金融行业标准—银行金库（JR/T0003-2000）
n         安全防范工程技术规范 （GB50348-2004）
n         银行营业场所风险等级和安全防护级别的规定 （GA38-2004）
n         银行营业场所安全防范工程设计规范 （GB/T16676-1996）
n         安全防范工程费用概预算编制办法 （GA/T70-1994）
n         安全防范系统通用图形符号 （GA/74-1994）
n         防盗报警中心控制  （GB/T 16572-1996）
n         民用建筑电气设计规范（JGJ/T 16-1992）
n         其它国家和行业现行的有关设计/施工与验收规范和标准

四 系统详细设计
      安防联网集成系统主要由前端监控报警设备、传输网络、管理平台和业务应用终端四个部分组成。这四个组成部分可以划分为4个系统层次结构－设备层、传输层、管理层、业务层
设备是系统的基础，传输网络是系统联网的基本保障，平台是系统联网集成和应用的核心，业务应用是系统建设的最终目标。
1、网络架构设计
系统联网结构图见（图一）；

图（一）
根据网络条件，本次项目各营业网点、自助银行等地，利用银行专用网络，初步设计网点至中心的网络带宽为2至8M，如采用CIF格式图像长传，则每路图像约占带宽为400KB左右，则2M线路最多为4路视频图像同时传输。
营业网点采用与业务网共享，按照银行的要求，需要优先保证业务与办公数据，则传输图像时利用管理平台流媒体网关对带宽管理的功能，可采用多种方案，如：
n         将有限的带宽资源进行划分，如将2M的链路划分出1M的带宽专门用于业务数据的传输，其余带宽资源用于视频传输；
n         不划分带宽资源，利用动态监测机制，当某时链路中没有银行业务数据需要上传时，带宽资源全部用于视频传输；当平台中心网络监控机制发现有银行业务数据上传时，则相应划分出一定的带宽用于重要数据传输；
同时，本系统还可以根据需要，灵活采用多种图像格式进行传输，如对图像的质量要求不是很高，也可以适当降低画质，采取256KB/S，则在相同的带宽情况下，可以增加同时传输图像的路数；若对视频的连续性要求不高，也可以保持图像质量，降低每秒的帧率，从而也提高传输的路数。

2、联网监控系统设计
由于银行联网监控系统的建设是一个长期而渐进的过程，随着银行安全管理的不对深入与细化，对视频联网监控与管理的需求也会发生变化，系统的规模和接入的设备种类、结合银行业务系统的个性化功能也将不断增加，这些都要求银行联网监控系统（平台软件）必须保证系统非常可靠、非常稳定性，同时，还要求能快速实现银行系统的个性化定制功能、新设备的接入等。因此，对平台的所采用的系统架构与研发团队提出了更高的要求。
银行视频监控系统最关键的核心是系统软件平台，通过一个强大的系统软件管理平台，实现各个厂商的设备联网，保证联网的视频传输的质量（清晰度、流畅程度），提供一个统一的认证管理、监控检索系统；同时集成各种主流的门禁系统、专用报警主机、110报警系统等安防系统，实现银行视频与安防综合管理系统。
一个完整的大型银行联网系统的结构图如下，一般采用的是多级的中心设置。

图一
本项目中，XXXX银行为视频联网的总监控中心，通过银行专网，连接各网点，为二级网络。
下面将就系统的各组成部分进行分别说明。
2.1前端（现场）系统
      现场监控系统包括营业网点、自助银行、ATM机、保管箱、办公楼等场所，负责完成前端的音视频信息、告警信息的采集、缓存、编码、存储及发送等功能，并可接受来自网络的上级中心或远程客户端的控制指令；
前端现场监控系统通常包括如下设备：PC架构DVR、嵌入式DVR、视频服务器、摄像机、云台、报警输入输出设备等，如下图。

2.1.1、视频采集子系统
      主要包括各种多种特殊用途摄像机、云台、视频编码存储设备（PC架构DVR、嵌入式DVR、视频服务器等）；系统应该具备现场图像监视、声音监听、图像录像、远程传输、远程控制、报警联动等功能。

监控点设计说明：

数字硬盘录像机说明：

1.      基本描述
需求
规格
视频
DVR0404HE-T
DVR0804HE-T
DVR1604HE-T
视频输入
4路模拟视频BNC接口 (1.0Vp-p, 75ohms)  PAL/NTSC可选
8路模拟视频BNC接口 (1.0Vp-p, 75ohms)  PAL/NTSC可选
16路模拟视频BNC接口 (1.0Vp-p, 75ohms)  PAL/NTSC可选
压缩标准
H.264
最大压缩格式/帧率
4CIF@ 25 fps
码流范围
每通道码流可调，固定码流QCIF(48kbps～256kbps)默认为160kbps、CIF(192kbps～1024kbps)默认为640kbps、D1(768kbps～2048kbps)默认为2048kbps
帧率范围
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 16, 17, 18, 19, 20, 21, 22, 23, 24,  25 fps可调节，默认为 25 fps
图象质量设置
图象质量可调节，可变码流和固定码流可选
双码流
每个通道可设置双码流，副码流的设置最高分辨率不超过主码流，主、副码流最高都可以设置为D1
视频回放
支持1、2、3、4、N路回放功能（N代表设备最高路数）
视频输出
1路模拟视频BNC接口 (1.0Vp-p, 75ohms)
视频环通
4路模拟视频BNC接口 (1.0Vp-p, 75ohms)
8路模拟视频BNC接口 (1.0Vp-p, 75ohms)
16路模拟视频BNC接口 (1.0Vp-p, 75ohms)
视频矩阵
4选1视频矩阵输出
8选1视频矩阵输出
16选1视频矩阵输出
VGA输出
DB15接口，支持1280×1024、1024×768、1280×720分辨率
HDMI输出
支持1280×1024、1024×768、1280×720
抓图功能
支持JPEG抓图功能
音频输入
4路线性音频输入，输入电平最高不超过2.0Vp-p
8路线性音频输入，输入电平最高不超过2.0Vp-p
16路线性音频输入，输入电平最高不超过2.0Vp-p
音频输出
1路线性音频输出
压缩算法
G.711A
音视频同步
音频数据和视频数据保持同步
语音对讲
双向语音对讲功能,独立对讲通道
告警输入
16路报警输入、低电平有效，绿色接线柱接口
告警输出
6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口
RS485
标准485接口，支持半双工，绿色接线柱接口
RS232
标准232接口，DB9
网络接口
1个 RJ45接口, 10/100M自适应
USB接口
2 个USB 2.0接口，其中一个前面板，一个背板接口
硬盘接口
内部支持8个SATA硬盘接口
eSata 接口
支持独立的eSATAII接口
录像模式
支持循环覆盖和硬盘满停止模式  默认为循环覆盖模式
录像调度
支持手动， 自动，运动检测，告警触发录像模式
存储/备份
支持硬盘、刻录机、U盘、网络存储和备份
动态检测灵敏度设置
1～6档可设置
动检区域设置
最小支持22 x 18动检块
区域遮挡设置
每路支持4个区域遮挡块
TV/VGA显示
支持TV/VGA同步视频显示、支持TV/VGA/HDMI同步显示
网络监视
支持实时4路图象监视，支持主、副码流可选
支持实时8路图象监视，支持主、副码流可选
支持实时16路图象监视，支持主、副码流可选
网络下载
支持高速网络下载
DHCP
支持
DDNS
支持
Email
支持
NTP
支持
FTP
支持
PPPOE
支持
报警中心
支持
软件升级
支持TFTP、U盘、网络升级模式
保活机制
支持前面板定时保活机制
尺寸 (深*宽*高)
445mm * 440mm * 89 mm(2U高度)
颜色
DH920(黑色)
温度/湿度 (操作条件)
温度: 0C to +55C
湿度最高到90%
电气
外部标准SATA电源

高清晰度彩色摄像机

DC498AP/DC493AP摄像机
基本描述：
DC498AP/DC493AP， 采用了Sony 高灵敏度的Super HAD CCD， 以及Sony 最新开发的先进DSP 技术， 在获得540 线高分辨率的同时还提供了逼真、细致的高品质的图像。该系列摄像机紧凑、美观、时尚的外形设计， 并具有很多先进、实用的功能： 背光补偿、自动白平衡、CCD IRIS、Turbo AGC 等， 使其非常适合于银行、楼宇、企业、学校、公检法、医院等场所应用。
Sony 的高清晰度彩色摄像机SSC-DC498AP/DC493AP 提供杰出的性能、时尚的设计和超值的价格， 无疑是闭路电视领域的理想选择。
特性描述：
高性价比
出色的图像质量
宽幅自动追踪白平衡（ATW）
小巧、时尚的设计
540 线高清晰度
增强 AGC
CCD IRIS
背光补偿（BLC）
技术参数：

SSC-DC493AP
SSC-DC498AP
CCD
1/3 Super HAD CCD
分辨率
752x582
镜头
4.83.6mm
制式
PAL
同步方式
LL/INT
LL
分辨率
540
镜头驱动方式
CS
最低照度
0.45Lx at F1.230IREAGC ON
0.75Lx at F1.250IREAGC ON
增益控制
ON/OFF
快门
1/501/100,000s
CCD光圈
ON/OFF
白平衡
ATW
背光补偿
ON/OFF
信噪比
50dB   AGC OFF    WEIGHT ON
视频输出
BNC1.0Vp-p75
自动光圈镜头
DC
工作温度
-10~50
电源需求
DC12V AC24V
220V AC
功率
3.5W
重量
360g
385g
尺寸
6054120mm

超宽动态彩色摄像机

SSC-DC578P /573P
基本描述：
Sony的监视摄像机系列产品，即使是在背景光非常强的情况下，也可获得清晰的图像。Sony在它的摄像机产品家族中添加了新的成员，即SSC-DC578P 1/3英寸CCD彩色视频摄像机。由于采用了Sony先进的DynaView使得这些摄像机提供了极宽的动态范围，从而可捕获到清晰的图像。采用1/3英寸行间转移式CCD，提供480电视线的高分辨率，0.8Lx的高灵敏度和各种各样的便捷功能，其中包括掩盖区功能、移动探测和CCD光圈控制等。SSC-DC578P采用AC220～240伏电源。提供出色的图像质量和先进全面的功能，是适用于范围广泛的监控应用的正确选择。如：银行、交通、通讯和政府公用设施等领域。
特性描述：
1/3英寸行间转移式CCD，480电视线
最低照度：0.8Lx (F1.4，50IRE，AGC ON)
自动增益控制：普通/增强/手动/关闭 可选
背光补偿：动态视图/点/重量/关闭 可选
信噪比：大于50dB（AGC OFF，Weight ON）
电源：AC220V～240V±10% 50Hz（SSC-DC573P）/电源：DC12V±10%（SSC-DC573P）

高清晰度日夜转换型摄像机

SSC-E478P SSC-E473P
基本描述：
昼夜彩色摄像机设计用于恶劣的光照条件以及日/夜监视应用，采用最新的SuperExwaveTM 技术的 1/3 英寸 CCD 来达到极高的灵敏度，并提供了 0.3 Lx（30 IRE，AGC ON）的最低照度和超过 50 dB 的出色的信噪比，使得摄像机可生成异常清晰的细节图像。同时使用 Sony 新开发的数字信号处理（DSP）技术使得它们可获得 540 电视线的高水平分辨率。自动“日/夜”转换功能使得摄像机可在白天捕获到高质量的彩色图像，并且在夜间也能拍摄到清晰的黑白图像，这使得它们尤其适用于 24- 小时监视。
特性描述：
1/3英寸Super Exwave IT CCD, 540电视线
最低照度：彩色 0.3Lx (F1.2，30 IRE，AGC ON, Turbo mode)
背光补偿：ON/OFF 可选
宽幅自动追踪白平衡（AWP pro）
信噪比：大于50dB（AGC OFF，Weight ON）
自动光圈镜头：DC伺服
DC- 伺服镜头连接能力
电源：(473P)交流24伏或直流12伏电源±10%/(478P)交流220～240伏电源±10

高清晰度经济型彩色摄像机

SSC-E458P SSC-E453P
基本描述：
SSC-E458P SSC-E453P 拥有 SuperExwaveTM 技术的1/3 IT CCD，使得 SSC-E450 系列摄像机产品可达到极高的灵敏度，同时使用 Sony 新开发的数信号处理（DSP）技术使得它们可获 540 电视线的高水平分辨率。新开发的 CCD 成像器提供了 0.3 勒克司的最低照度和超过 50 dB 的出色的信噪（S/N）比率，使得摄像机可生成异常清晰的细节图像。拥有出色的图像质量、先进的功能特性和时尚的新款设计，SSC-E450 系列是适合于在场所的范围广泛的监控应用中使用的理想解决方案。
特性描述：
1/3英寸Super Exwave IT CCD, 540电视线
最低照度：彩色 0.3Lx (F1.2，30 IRE，AGC ON, Turbo mode)
背光补偿：ON/OFF 可选
宽幅自动追踪白平衡（AWP pro）
信噪比：大于50dB（AGC OFF，Weight ON）
自动光圈镜头：DC伺服
DC- 伺服镜头连接能力
电源：(473P)交流24伏或直流12伏电源±10%/(478P)交流220～240伏电源±10

超宽动态彩转黑摄像机

SSC-DC598P SSC-DC593P
基本描述：
SSC-DC593P/DC598P宽动态彩转黑摄像机是Sony 监视摄像机系列的新员，专用于苛刻的光线条件，以及昼/夜监视应用。这些摄像机采用Sony新开发的DynaView技术，可以提供超宽动态范围，允许在背光强烈的场合下捕捉前后景均清晰的图像。此外，设备的自动“昼/夜”转换(Day/Night) 功能，使摄像机能够在日间捕捉高质量的彩色图像，在夜间捕捉清晰的黑白图像。所有摄像机均配备一款1/3 型IT CCD，可以提供高达480 电视线的水平分辨率，和高达0.4 lx (彩色F1.4, 30IRE) /0.03 lx (黑白F1.4, 30IRE) 的感光度。为实现更大的操作灵活性，SSC-DC593P/598P摄像机提供各种方便的技术特点，包括“可变灰度曲线”、“隐私区遮掩”、“活动检测” 和“CCD光圈控制”。此外，SSC-DC593还能够进行双电源操作(AC 24 V和DC 12 V)，防止发生不必要的电源兼容性问题。SSC-DC593P/598P摄像机能够提供优异的图像质量和尖端的技术特点，是多种监视应用的理想选择。

特性描述：
1/3英寸高品质IT CCD，480电视线
超宽动态52dB，相当于常规摄像机的128倍动态范围
最低照度：彩色0.4Lx (F1.4，30IRE，AGC ON)，黑白0.03Lx (F1.4，30IRE，AGC ON)
信噪比：大于50dB
移动探测区域
隐私区域遮盖
摄像机编号
色彩级别控制
电源：(SSC-DC593P)交流24伏或直流12伏电±10%/(SSC-DC598P)AC220V～240V±10% 50Hz

2.1.2报警子系统
系统应该具探测、报警、传输和记录发生的报警事件、地点、时间、警情类型；报警信息输出功能；报警信息可自动打印输出；多路同时接警功能；在多路同时发生报警时，系统按照报警发生的时间顺序上报，每一条报警都能上传到控制中心主机上；分区域布撤防功能；对各个防区，可分区域进行设防、撤防的操作。防拆报警功能；所有报警系统探测器连接线（包括信号线和电源线）以及其它报警前端设备连线都具有防破坏报警功能。

2.1.3出入口控制（门禁）子系统
系统用于控制外门、指纹/掌纹门等多种门禁系统，保证授权人员方便出入，限制未授权人员进入，对强行进入行为发出报警，并与图像监控联动。对出入人员组合条件、出入时段和出入区域分类管制并有登录和存储。门禁系统必须采用成熟、可靠、稳定等人体生物特征或者其它可靠性更高的识别技术。使用唯一性特征作为挑衅条件，最终由监控中心复核控制开启。
门禁系统及各门的状态可以远程传输到中心。

2.1.4辅助照明子系统（金库）
跟据现场设置辅助照明，金库内库辅助照明应符合防爆要求，所有辅助照明均可与报警子系统、视频监控系统、门控系统联动，报警后，与报警点相关联的辅助照明装置启动。
具备远程开关控制功能，可由监控中心保卫人员通过网络控制，增强系统安全性。核心设备选用具备抗电磁干扰、高可靠性工业设备，各控制点可编程设置开关时间、互动关系等逻辑控制关系。

2.1.5语音对讲子系统
系统应该具备独立的语音呼叫对讲功能，也需要与报警子系统、视频监控系统、门控系统联动功能，系统可以完成主动呼叫，中心可任意选择某营业网点进行喊话或对话；音质清晰，回音小；中心能自如切换其它监控点和控制音量大小。远程喊话时，可同时弹出相对应的摄像机的图像，以便值班人员可观察现场情况。

2.2XX银行监控中心系统说明
银行监控中心配置多种应用管理服务器及核心交换机。
监控中心配置流媒体服务器，对图像进行统一管理，并对中心端访问的权限进行分配，和网络资源带宽一同管理。对Web用户提供服务和管理。
配置报警管理主机、报警录像资料存储主机。对全网内所有监控点的报警状态，包括安防报警、视频信号丢失报警、移动侦测报警、外部传感器报警、设备运行状态报警等多种信息进行综合管理，设置合理录像模式。
配置电视墙管理服务器，便于管理人员实时多图像浏览。
主要完成：承担全部图像以及移动监控联网的枢纽、调度和管理作用。有权对所有图象实现全天候调用监视和控制。承担所有用户对图象报警资源访问的中心认证授权和安全审计责任，可以对所有前端设备、专用服务器进行统一配置部署管理。所有现场设备和专用服务器均可以放置在专用机房中实现无人职守，授权用户能够通过IE方式对这些设备进行远程管理维护。

2.2.1监控功能
主要功能如：同时实时监看授权内前端网点的实时图像，或者查询和回放授权内前端网点库点的录像资料。当前端网点发生告警时，对应操作主机自动切换到该告警所联动的图像组，以便及时采取相应措施。与前端语音对讲，当前端金库用户按下“呼叫”按钮时，向中心发出呼叫申请，中心收到呼叫申请后可直接与前端进行对话；多人同时呼叫中心时，具备排队等候功能，也可直接对前端金库直接喊话等等。
2.2.2报警功能
● 电子地图显示所管金库各防区、探头位置和防区状态；
● 具备远程布防、撤防功能；
● 具备告警弹出信息和简报功能；
● 具备所有告警信号可分别选择告警声音，提醒操作人员；
● 具备在显示板窗上直接调出用户、防区等详细资料；
● 具备在显示板窗上直接调出该区用户或者防区的电子地图；
● 具备在显示板窗上对库区或者防区进行各种控制操作；
● 当所管辖库区的监控主机出现关机、视频信号丢失、进路录像出现门禁报警、移动侦测报警等情况时，以电子地图、声光、语音等形式显示和提示；
● 自动监测和前端监控服务器之间的通信，如发生通信故障则以声光形式报警，当通信恢复时，自动建立与库点监控主机之间的通信，恢复数据传输。
2.2.3出入管理功能
● 当所管库点有刷卡、指纹/掌纹输入、呼叫等方式请求时，操作主机自动显示相关人员信息、照片、操作时的快照、现场图像等，系统身份验证结果显示，当需要中心参与● 认证时，操作员在核对身份后发出确认信息；
● 具有可设置不同时区对应不同模式开门的方式；
● 当刷卡或者掌纹进入请求为劫持方式时，系统立即发出劫持报警并提示；
● 现场特权用户组在网络或者系统故障等特殊情况下，可以代替监控中心开启外门和中门，开门方式采用多位密码输入验证方式；
● 当掌纹识别系统不能被系统认可等原因，经确认无误后，监控中心可通过输入密码代替掌纹识别，方式为多位密码输入验证方式。
2.2.4环境监控管理功能
● 实时监控并显示金库的环境参数。
● 当所管库点发生告警时，以电子地图、声光、语音等形式显示和提示。
● 告警记录保存到数据库，并可以查询。
2.2.5金库安全管理
● 开门事件在线监控功能,每次开门事件都能实时传送到监控中心，实现金库开门在线监控；
● 双向对讲功能,监控中心接收到现场请求信号后，能自动开启对讲设备，通过视频服务器的对讲通道实现与现场请求人员的双向对讲；
● 远程开门控制功能,金库工作人员在开门时可以输入指纹和密码通过验证后向监控中心发送请求信号，监控中心收到请求后联动现场监控对人员和现场情况作出甄别和判断，并与金库工作单做比对，确认无误后才能远程开启金库门。在无合法请求时，监控中心也无法远程开启金库门，这样就完善了金库的进出管理措施，确保了金库进出的安全性。
● 金库门禁报警功能,金库门被非法打开、人员非法进入、胁迫指纹密码请求等即触发报警，并实时传送到监控中心显示，在监控中心的专用客户端上显示。
● 门禁参数远程设定功能,可以对门禁控制器的参数进行远程设定，包括允许开门人员的权限和开门时段等；
● 开门及报警事件联动视频录像功能,所有开门和报警事件都可以联动视频实时监控和录像，并自动将监控画面切换输出到指定的电视墙监视器。

五 监控平台软件系统
1.监控平台主要特点
Centaurus系统的先进性体现在设计思想、系统架构、应用技术、数据管理等多个方面。Centaurus系统首先在业界提出“Network is myself”的设计理念，采用流媒体技术、P2P、Java、WebService、Minicore、Plugin、Portal等多项先进技术并将其有效地应用于Centaurus系统中，这些先进技术在Centaurus系统中的灵活应用使得Centaurus系统具备多方面的技术优势，保证其系统实现和系统应用的先进性。Centaurus系统具有以下主要技术特点：
1.1大规模联网视频监控系统的优秀平台
数字视频监控技术从单一的DVR已经发展到今天的通过IP网络实现远程联网视频监控的水平，目前，城市安防系统的普及范围已经从局部监控到整个城市的联网监控，进而从城市延伸到全省、整个国家等更广泛的区域，大规模运营的安防联网系统成为新的需求趋势。但是，与已经得到广范应用的区域联网监控技术相比，大规模的联网监控需求对既有技术提出了新的挑战。海量用户、海量设备接入、海量信息存储、海量信息传输等的“海量”问题；多形态、多区域、多级别、多元化的应用需求对大型系统软件平台的服务体系新的考验，是前所未有的。许多问
