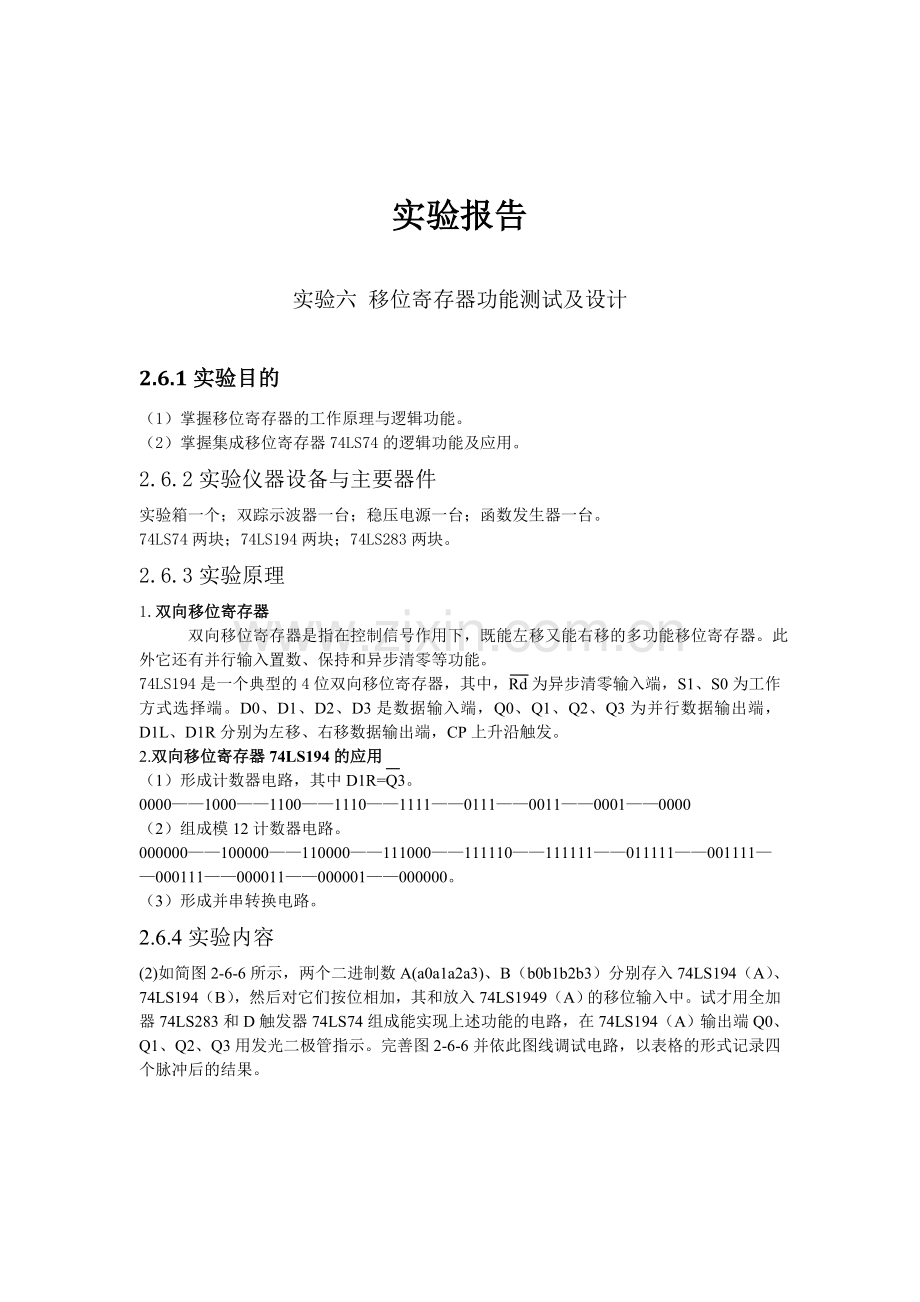

实验报告
实验六 移位寄存器功能测试及设计
2.6.1实验目的
（1） 掌握移位寄存器的工作原理与逻辑功能。
（2） 掌握集成移位寄存器74LS74的逻辑功能及应用。
2.6.2实验仪器设备与主要器件
实验箱一个；双踪示波器一台；稳压电源一台；函数发生器一台。
74LS74两块；74LS194两块；74LS283两块。
2.6.3实验原理
1. 双向移位寄存器
双向移位寄存器是指在控制信号作用下，既能左移又能右移的多功能移位寄存器。此外它还有并行输入置数、保持和异步清零等功能。
74LS194是一个典型的4位双向移位寄存器，其中，Rd为异步清零输入端，S1、S0为工作方式选择端。D0、D1、D2、D3是数据输入端，Q0、Q1、Q2、Q3为并行数据输出端，D1L、D1R分别为左移、右移数据输出端，CP上升沿触发。
2. 双向移位寄存器74LS194的应用
（1） 形成计数器电路，其中D1R=Q3。
0000——1000——1100——1110——1111——0111——0011——0001——0000
（2） 组成模12计数器电路。
000000——100000——110000——111000——111110——111111——011111——001111——000111——000011——000001——000000。
（3） 形成并串转换电路。
2.6.4实验内容
(2) 如简图2-6-6所示，两个二进制数A(a0a1a2a3)、B（b0b1b2b3）分别存入74LS194（A）、74LS194（B），然后对它们按位相加，其和放入74LS1949（A）的移位输入中。试才用全加器74LS283和D触发器74LS74组成能实现上述功能的电路，在74LS194（A）输出端Q0、Q1、Q2、Q3用发光二极管指示。完善图2-6-6并依此图线调试电路，以表格的形式记录四个脉冲后的结果。

cp
S0
S1
B
A
Q
0
1
0
0010
0011
0011
1
1
0
1001
1001
1001
2
1
0
1100
0100
0100
3
1
0
1110
1010
1010
4
1
0
1111
0101
0101

(3)按单向移位寄存器的电路图2-6-1接线，实现串入-并出，并入-串出两种工作方式的输出序列。
串入并出

并入串出
