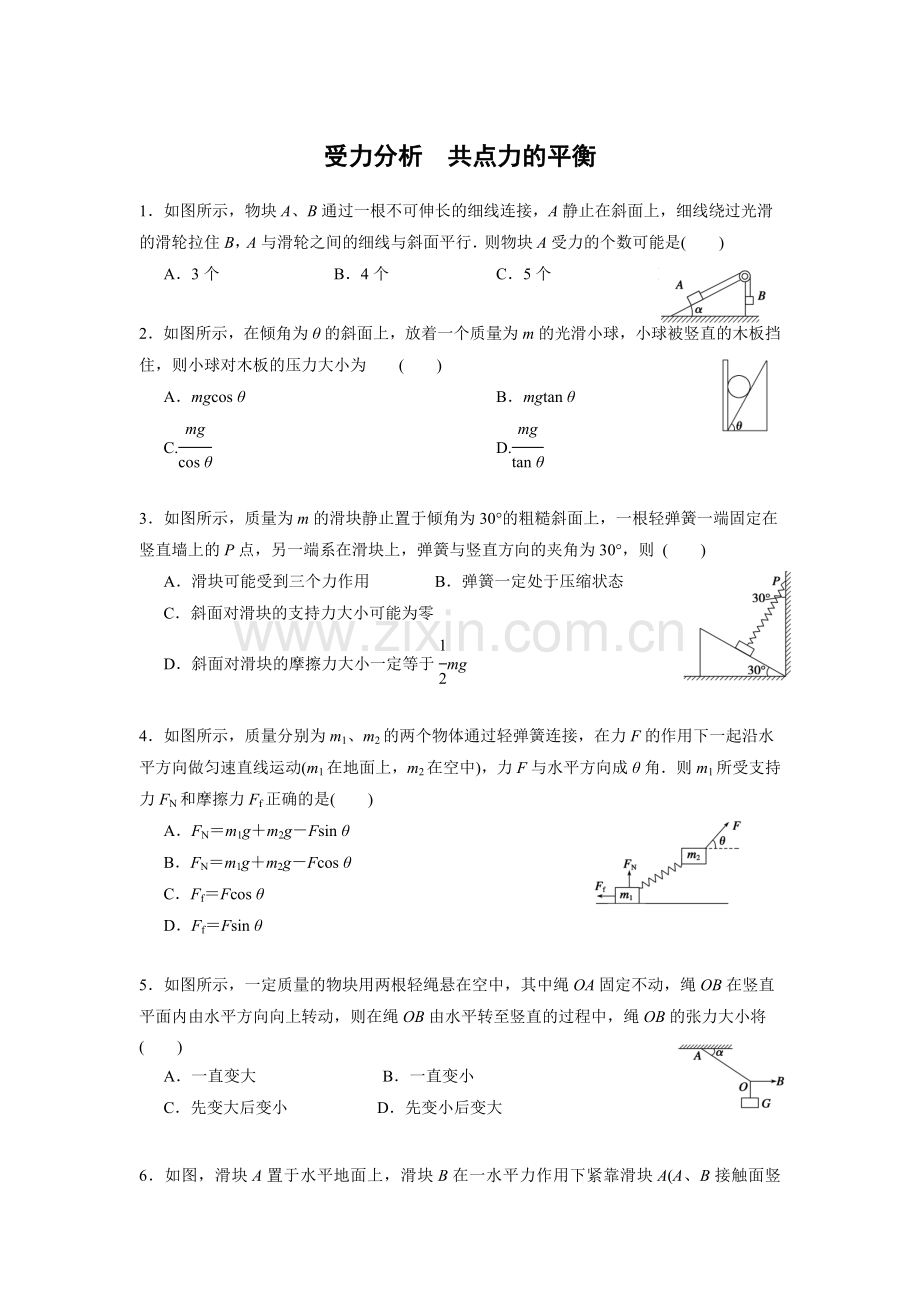

四一(受力分析共点力的平衡).doc_第1页
第1页 / 共4页

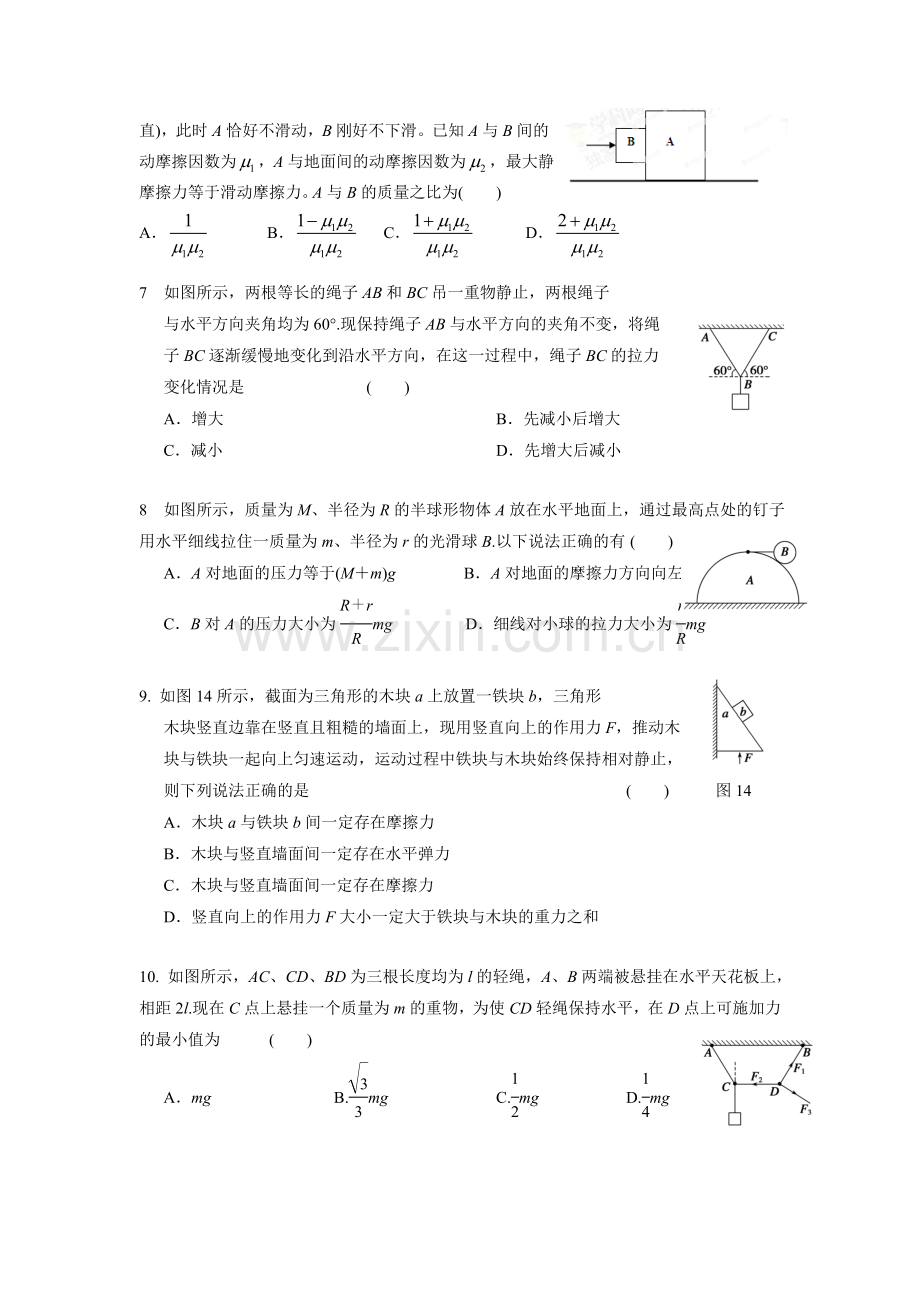

四一(受力分析共点力的平衡).doc_第2页
第2页 / 共4页
点击查看更多>>
资源描述
受力分析 共点力的平衡 1.如图所示,物块A、B通过一根不可伸长的细线连接,A静止在斜面上,细线绕过光滑的滑轮拉住B,A与滑轮之间的细线与斜面平行.则物块A受力的个数可能是(  ) A.3个 B.4个 C.5个 D.2个 2.如图所示,在倾角为θ的斜面上,放着一个质量为m的光滑小球,小球被竖直的木板挡住,则小球对木板的压力大小为 (  ) A.mgcos θ B.mgtan θ C. D. 3.如图所示,质量为m的滑块静止置于倾角为30°的粗糙斜面上,一根轻弹簧一端固定在竖直墙上的P点,另一端系在滑块上,弹簧与竖直方向的夹角为30°,则 (  ) A.滑块可能受到三个力作用 B.弹簧一定处于压缩状态 C.斜面对滑块的支持力大小可能为零 D.斜面对滑块的摩擦力大小一定等于mg 4.如图所示,质量分别为m1、m2的两个物体通过轻弹簧连接,在力F的作用下一起沿水平方向做匀速直线运动(m1在地面上,m2在空中),力F与水平方向成θ角.则m1所受支持力FN和摩擦力Ff正确的是(  ) A.FN=m1g+m2g-Fsin θ B.FN=m1g+m2g-Fcos θ C.Ff=Fcos θ D.Ff=Fsin θ 5.如图所示,一定质量的物块用两根轻绳悬在空中,其中绳OA固定不动,绳OB在竖直平面内由水平方向向上转动,则在绳OB由水平转至竖直的过程中,绳OB的张力大小将(  ) A.一直变大 B.一直变小 C.先变大后变小 D.先变小后变大 6.如图,滑块A置于水平地面上,滑块B在一水平力作用下紧靠滑块A(A、B接触面竖直),此时A恰好不滑动,B刚好不下滑。已知A与B间的动摩擦因数为,A与地面间的动摩擦因数为,最大静摩擦力等于滑动摩擦力。A与B的质量之比为(  ) A. B. C. D. 7 如图所示,两根等长的绳子AB和BC吊一重物静止,两根绳子 与水平方向夹角均为60°.现保持绳子AB与水平方向的夹角不变,将绳 子BC逐渐缓慢地变化到沿水平方向,在这一过程中,绳子BC的拉力 变化情况是 (  ) A.增大 B.先减小后增大 C.减小 D.先增大后减小 8 如图所示,质量为M、半径为R的半球形物体A放在水平地面上,通过最高点处的钉子用水平细线拉住一质量为m、半径为r的光滑球B.以下说法正确的有 (  ) A.A对地面的压力等于(M+m)g B.A对地面的摩擦力方向向左 C.B对A的压力大小为mg D.细线对小球的拉力大小为mg 9. 如图14所示,截面为三角形的木块a上放置一铁块b,三角形 木块竖直边靠在竖直且粗糙的墙面上,现用竖直向上的作用力F,推动木 块与铁块一起向上匀速运动,运动过程中铁块与木块始终保持相对静止, 则下列说法正确的是 (  ) 图14 A.木块a与铁块b间一定存在摩擦力 B.木块与竖直墙面间一定存在水平弹力 C.木块与竖直墙面间一定存在摩擦力 D.竖直向上的作用力F大小一定大于铁块与木块的重力之和 10. 如图所示,AC、CD、BD为三根长度均为l的轻绳,A、B两端被悬挂在水平天花板上,相距2l.现在C点上悬挂一个质量为m的重物,为使CD轻绳保持水平,在D点上可施加力的最小值为 (  ) A.mg B.mg C.mg D.mg 同步练习 1.如图所示,石拱桥的正中央有一质量为m的对称楔形石块,侧面与竖直方向的夹角为α,重力加速度为g.若接触面间的摩擦力忽略不计,则石块侧面所受弹力的大小为 (  ) A. B. C.mgtan α D.mgcot α 2.如图所示,物体B的上表面水平,当A、B相对静止沿斜面匀速下滑时,斜面保持静止不动,则下列判断正确的有(  ) A.物体B的上表面一定是粗糙的 B.物体B、C都只受4个力作用 C.物体C受水平面的摩擦力方向一定水平向右 D.水平面对物体C的支持力小于三物体的重力大小之和 3.如图所示,在恒力F作用下,a、b两物体一起沿粗糙竖直墙面 匀速向上运动,则关于它们受力情况的说法正确的是 (  ) A.a一定受到4个力 B.b可能受到4个力 C.a与墙壁之间一定有弹力和摩擦力 D.a与b之间一定有摩擦力 4.如图所示,在斜面上,木块A与B的接触面是水平的. 绳子呈水平状态,两木块均保持静止.则关于木块A和木块B可能 的受力个数分别为 (  ) A.2个和4个 B.3个和4个 C.4个和4个 D.4个和5个 5..如图所示,有黑白两条毛巾交替折叠地放在地面上,在白毛巾的中部用线与墙壁连接着,黑毛巾的中部用线拉住,设线均水平,欲将黑白毛巾分离开来,若每条毛巾的质量均为m,毛巾之间及其跟地面间的动摩擦因数均为μ,则将黑毛巾匀速拉出需加的水平拉力为( ) A.2μmg B.4μmg C.6μmg D.5μmg 6.如图所示,一直杆倾斜固定,并与水平方向成30°的夹角;直杆上套有一个质量为0.5 kg的圆环,圆环与轻弹簧相连,在轻弹簧上端施加一竖直向上、大小F=10 N的力,圆环处于静止状态,已知直杆与圆环之间的动摩擦因数为0.7,g=10 m/s2.下列说 法正确的 (  ) A.圆环受到直杆的弹力,方向垂直直杆向上 B.圆环受到直杆的弹力大小等于2.5 N C.圆环受到直杆的摩擦力,方向沿直杆向上 D.圆环受到直杆的摩擦力大小等于2.5 N 7.如图所示,用一根细线系住重力为G、半径为R的球,其与倾角为α的光滑斜面劈接触,处于静止状态,球与斜面的接触面非常小,细线悬点O固定不动,在斜面劈从图示位置缓慢水平向左移动直至绳子与斜面平行的过程中,下述正确的是 (  ) A.细绳对球的拉力先减小后增大 B.细绳对球的拉力先增大后减小 C.细绳对球的拉力一直减小 D.细绳对球的拉力最小值等于Gsin α 8.如图所示,质量为m的小球置于倾角为30°的光滑斜面上,劲度系数为k的轻质弹簧一端系在小球上,另一端固定在墙上的P点,小球静止时,弹簧与竖直方向的夹角为30°,则弹簧的伸长量为 (  ) A. B. C. D. 9.如图所示,两个质量均为m的小环套在一水平放置的粗糙 长杆上,两根长度均为l的轻绳一端系在小环上,另一端系在 质量为M的木块上,两个小环之间的距离也为l,小环保持静 止.试求: (1)小环对杆的压力; (2)小环与杆之间的动摩擦因数μ至少为多大?
