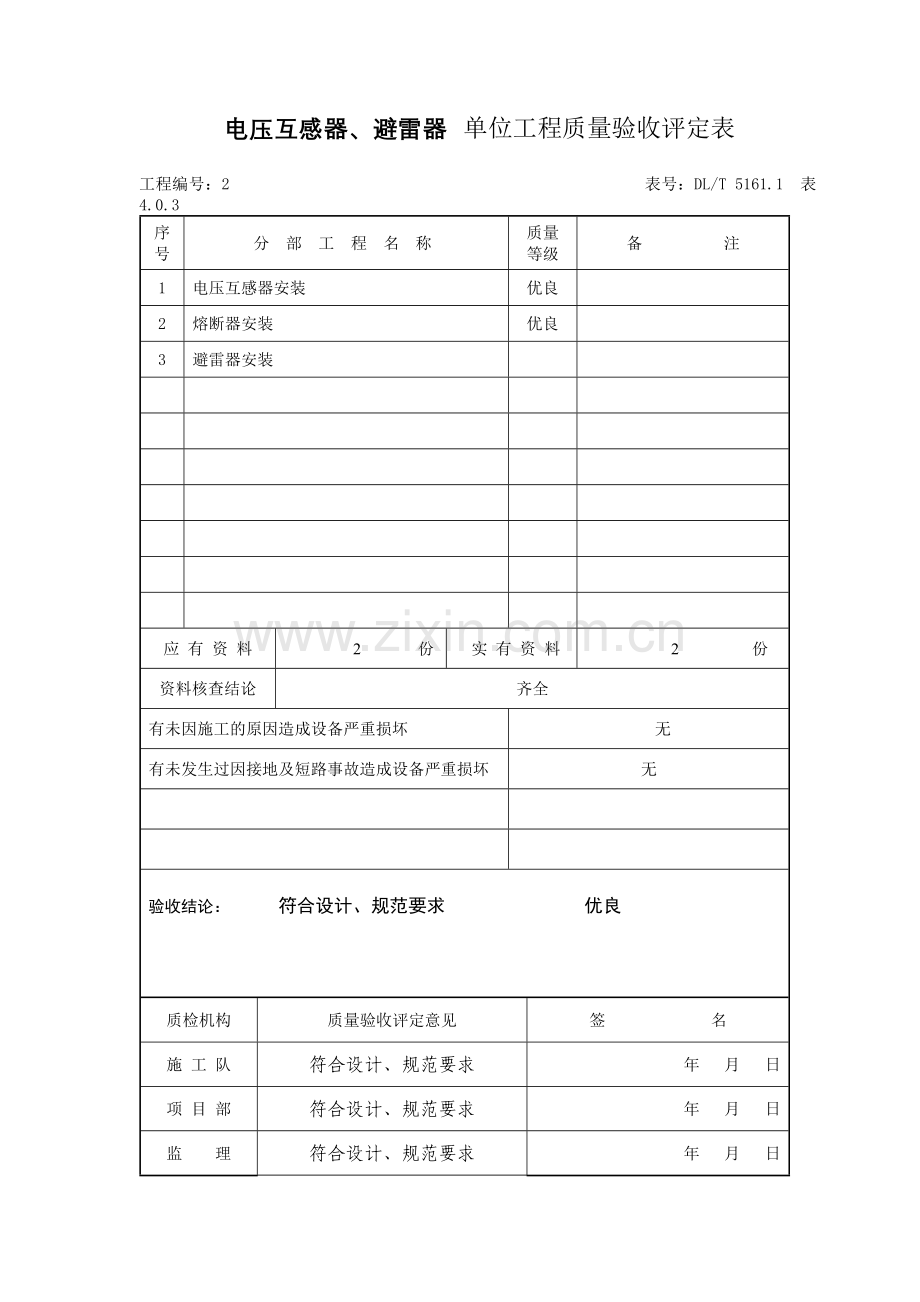

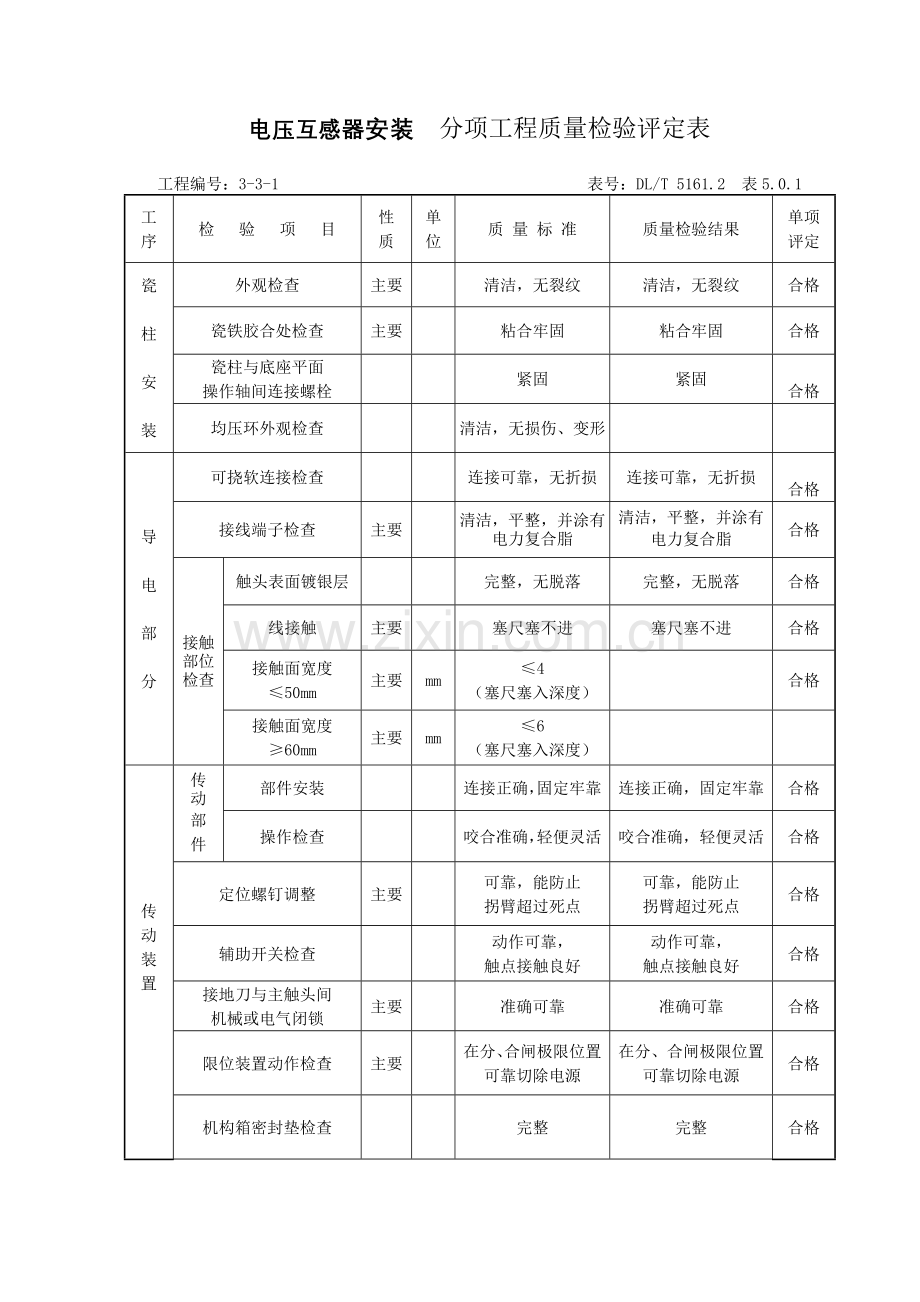

电压互感器、避雷器　单位工程质量验收评定表工程编号：2 　　　　　　　　　　　　　表号：DL/T 5161.1　表4.0.3 序号分部工程名称质量等级备注 1 电压互感器安装优良 2 熔断器安装优良 3 避雷器安装应有资料 2 份实有资料 2 份资料核查结论齐全有未因施工的原因造成设备严重损坏无有未发生过因接地及短路事故造成设备严重损坏无验收结论：符合设计、规范要求优良质检机构质量验收评定意见签　名施工队符合设计、规范要求年　月日项目部符合设计、规范要求年　月日监理符合设计、规范要求年　月日电压互感器安装　分项工程质量检验评定表工程编号：3-3-1　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.2　表5.0.1 工序检　验　项　目性质单位质量标准质量检验结果单项评定瓷柱安装外观检查主要清洁，无裂纹清洁，无裂纹合格瓷铁胶合处检查主要粘合牢固粘合牢固合格瓷柱与底座平面操作轴间连接螺栓紧固紧固合格均压环外观检查清洁，无损伤、变形导电部分可挠软连接检查连接可靠，无折损连接可靠，无折损合格接线端子检查主要清洁，平整，并涂有电力复合脂清洁，平整，并涂有电力复合脂合格接触部位检查触头表面镀银层完整，无脱落完整，无脱落合格线接触主要塞尺塞不进塞尺塞不进合格接触面宽度 ≤50mm 主要 mm ≤4 （塞尺塞入深度）合格接触面宽度 ≥60mm 主要 mm ≤6 （塞尺塞入深度）传动装置传动部件部件安装连接正确，固定牢靠连接正确，固定牢靠合格操作检查咬合准确，轻便灵活咬合准确，轻便灵活合格定位螺钉调整主要可靠，能防止拐臂超过死点可靠，能防止拐臂超过死点合格辅助开关检查动作可靠，触点接触良好动作可靠，触点接触良好合格接地刀与主触头间机械或电气闭锁主要准确可靠准确可靠合格限位装置动作检查主要在分、合闸极限位置可靠切除电源在分、合闸极限位置可靠切除电源合格机构箱密封垫检查完整完整合格电压互感器安装　分项工程质量检验评定表工程编号：3-3-1　　　　　　　　　　　　　　　　　表号：DL/T 5161.2　表5.0.1续工序检　验　项　目性质单位质量标准质量检验结果单项评定隔离开关调整合闸状态触头间相对位置主要按制造厂规定符合厂家规定合格备用行程符合厂家规定合格触头两侧接触压力主要分闸状态触头间净距或拉开角度主要按制造厂规定符合厂家规定合格触头接触时不同期允许值符合厂家规定合格引弧触头与主动触头动作顺序正确正确合格隔离开关与操作机构联动试验主要动作平稳，无卡阻动作平稳，无卡阻合格接地底座接地牢固，导通良好牢固，导通良好合格机构箱接地牢固，导通良好合格其他防松件检查主要防松螺母紧固，开口销打开防松螺母紧固，开口销打开合格相色标志正确，清晰正确，清晰合格孔洞处理密封良好密封良好合格　验收结论：符合设计、规范要求合格质检机构质量检验评定意见签　　　　　　　名班　　组符合设计、规范要求年　　月　　日工地符合设计、规范要求年　　月　　日项目部符合设计、规范要求年　　月　　日监　　理符合设计、规范要求年　　月　　日 35kV熔断器安装　分项工程质量检验评定表工程编号：3-3-3 表号：DL/T 5161.3　表3.0.2 工序检验项目性质单位质量标准质量检验结果单项评定本体检查铭牌标志完整，清晰完整，清晰合格瓷套外观主要完整，无裂纹完整，无裂纹合格密封检查主要无渗漏无渗漏合格油位正常正常合格呼吸孔检查主要无阻塞无阻塞合格二　次接线板引线端子连接牢固连接牢固合格绝缘检查主要绝缘良好绝缘良好合格变比及极性检查主要正确正确合格熔断器安装极性方向三相一致三相一致合格隔膜式储油柜隔膜检查主要完好，无破损顶盖螺栓检查齐全，紧固熔断器组件编号主要按制造厂规定组件间接触面无氧化层，并涂有电力复合脂均压环外观检查清洁，无损坏与瓷裙间隙均匀一致所有连接螺栓齐全，紧固齐全，紧固合格 35kV熔断器安装　分项工程质量检验评定表工程编号：3-3-3 表号：DL/T 5161.3　表3.0.2续工序检验项目性质单位质量标准质量检验结果单项评定接地外壳接地牢固可靠牢固可靠合格分级绝缘及电容式电压互感器接地主要按制造厂规定，可靠接地电容式电压互感器末屏及铁芯接地主要牢固，导通良好电流互感器备用二次绕组接地主要短路后可靠接地短路后可靠接地合格其他相色标志齐全，正确齐全，正确合格　验收结论：符合设计、规范要求合格质检机构质量检验评定意见签　　　　　　　名班　　组符合设计、规范要求年　　月　　日工地符合设计、规范要求年　　月　　日避雷器安装　分项工程质量检验评定表工程编号：3-2-1　　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.2　表6.0.2 工序检验项目性质单位质量标准质量检验结果单项评定外观检查瓷件外观主要光洁，完整无裂纹瓷铁胶合处检查主要粘合牢固防爆片检查主要无损坏、裂纹，且安装时取下避雷器安装金属接触面主要清洁，无氧化膜，并涂有电力复合脂各节位置按制造厂规定垂直度相间中心距离误差 mm ≤10 同相串并联组合单元非线性系数误差按GB 50150-1991规定绝缘底座绝缘检查主要绝缘良好放电记数器安装检查外观检查主要密封良好安装位置三相一致，便于观察动作试验正确、可靠与避雷器连接主要按制造厂规定底座接地主要牢固可靠记数指示数字相同均压环安　装外观检查清洁，无损坏、变形与瓷裙间隙均匀一致所有连接螺栓主要齐全，紧固其他接线端子与其他设备连接无外应力相色标志正确，清晰　验收结论：符合设计、规范要求合格质检机构质量检验评定意见签　　　　　　　名班　　组符合设计、规范要求年　　月　　日施工队符合设计、规范要求年　　月　　日
