液压试卷及其答案.doc

液压试卷及答案
一、填空题
1．液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ） 。 （ 负载 ；流量）

2．液压传动装置由（ ）、（ ）、（ ）和（ ）四部分组成，其中（ ）和（ ）为能量转换装置。 （动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）

3． 液体在管道中存在两种流动状态，（ ）时粘性力起主导作用，（ ）时惯性力起主导作用，液体的流动状态可用（ ）来判断。 （层流；紊流；雷诺数）

4．在研究流动液体时，把假设既（ ）又（ ）的液体称为理想流体。 （无粘性；不可压缩）

5．由于流体具有（ ），液流在管道中流动需要损耗一部分能量，它由（ ） 损失和（ ） 损失两部分组成。 （粘性；沿程压力；局部压力）

6．液流流经薄壁小孔的流量与（ ） 的一次方成正比，与（ ） 的1/2次方成正比。通过小孔的流量对（ ）不敏感，因此薄壁小孔常用作可调节流阀。 （小孔通流面积；压力差；温度）

7．通过固定平行平板缝隙的流量与（ ）一次方成正比，与（ ）的三次方成正比，这说明液压元件内的（ ）的大小对其泄漏量的影响非常大 。 （压力差；缝隙值；间隙）

8． 变量泵是指（ ）可以改变的液压泵，常见的变量泵有( )、( )、( )其中 （ ）和（ ）是通过改变转子和定子的偏心距来实现变量，（ ） 是通过改变斜盘倾角来实现变量。 （排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）

9．液压泵的实际流量比理论流量（ ）；而液压马达实际流量比理论流量（ ） 。 （大；小）

10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（ 与 ）、（ 与 ） 、（ 与 ）。 （柱塞与缸体、缸体与配油盘、滑履与斜盘）

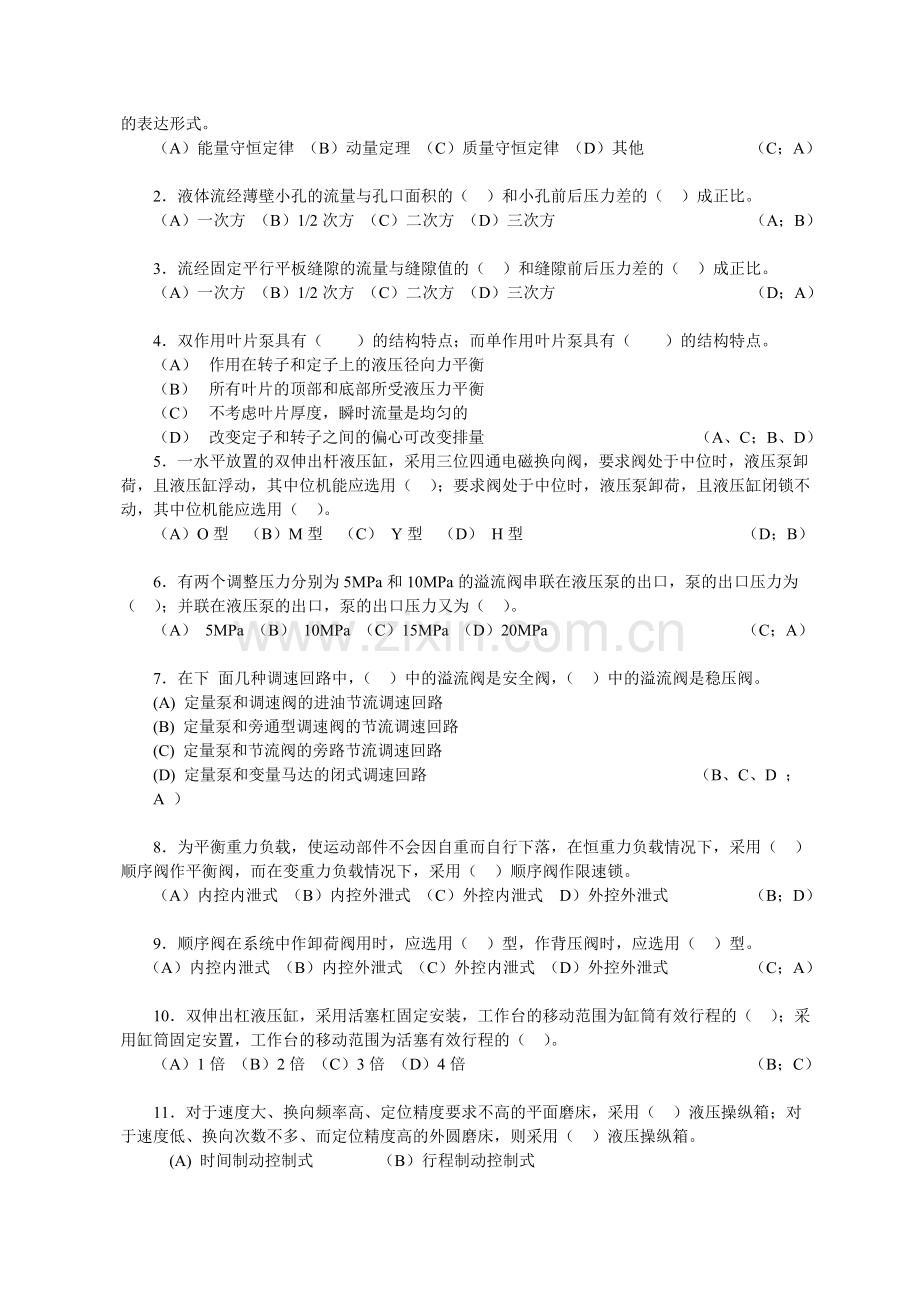

二、选择题
1．流量连续性方程是（ ）在流体力学中的表达形式，而伯努力方程是（ ）在流体力学中的表达形式。
（A）能量守恒定律 （B）动量定理 （C）质量守恒定律 （D）其他 （C；A）

2．液体流经薄壁小孔的流量与孔口面积的（ ）和小孔前后压力差的（ ）成正比。
（A）一次方 （B）1/2次方 （C）二次方 （D）三次方 （A；B）

3．流经固定平行平板缝隙的流量与缝隙值的（ ）和缝隙前后压力差的（ ）成正比。
（A）一次方 （B）1/2次方 （C）二次方 （D）三次方 （D；A）

4．双作用叶片泵具有（ ）的结构特点；而单作用叶片泵具有（ ）的结构特点。
（A） 作用在转子和定子上的液压径向力平衡
（B） 所有叶片的顶部和底部所受液压力平衡
（C） 不考虑叶片厚度，瞬时流量是均匀的
（D） 改变定子和转子之间的偏心可改变排量 （A、C；B、D）
5．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（ ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ ）。
（A）O型 （B）M型 （C） Y型 （D） H型 （D；B）

6．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（ ）；并联在液压泵的出口，泵的出口压力又为（ ）。
（A） 5MPa （B） 10MPa （C）15MPa （D）20MPa （C；A）

7．在下 面几种调速回路中，（ ）中的溢流阀是安全阀，（ ）中的溢流阀是稳压阀。
(A) 定量泵和调速阀的进油节流调速回路
(B) 定量泵和旁通型调速阀的节流调速回路
(C) 定量泵和节流阀的旁路节流调速回路
(D) 定量泵和变量马达的闭式调速回路 （B、C、D ；A ）

8．为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用（ ）顺序阀作平衡阀，而在变重力负载情况下，采用（ ）顺序阀作限速锁。
（A）内控内泄式 （B）内控外泄式 （C）外控内泄式 D）外控外泄式 （B；D）

9．顺序阀在系统中作卸荷阀用时，应选用（ ）型，作背压阀时，应选用（ ）型。
（A）内控内泄式 （B）内控外泄式 （C）外控内泄式 （D）外控外泄式 （C；A）

10．双伸出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的（ ）；采用缸筒固定安置，工作台的移动范围为活塞有效行程的（ ）。
（A）1倍 （B）2倍 （C）3倍 （D）4倍 （B；C）

11．对于速度大、换向频率高、定位精度要求不高的平面磨床，采用（ ）液压操纵箱；对于速度低、换向次数不多、而定位精度高的外圆磨床，则采用（ ）液压操纵箱。
(A) 时间制动控制式 （B）行程制动控制式
（C）时间、行程混合控制式 （D）其他 （A、C；B）

12．要求多路换向阀控制的多个执行元件实现两个以上执行机构的复合动作，多路换向阀的连接方式为（ ），多个执行元件实现顺序动作，多路换向阀的连接方式为（ ）。
（A）串联油路 （B）并联油路 （C）串并联油路 （D）其他 （A；C）

13．在下列调速回路中，（ ）为流量适应回路，（ ）为功率适应回路。
(A) 限压式变量泵和调速阀组成的调速回路
(B) 差压式变量泵和节流阀组成的调速回路
(C) 定量泵和旁通型调速阀（溢流节流阀）组成的调速回路
(D) 恒功率变量泵调速回路 （A、B、D； B）

14．容积调速回路中，（ ）的调速方式为恒转矩调节；（ ）的调节为恒功率调节。
（A）变量泵—变量马达 （B）变量泵—定量马达 （C）定量泵—变量马达 (B；C)

15．已知单活塞杠液压缸的活塞直径D为活塞直径d的两倍，差动连接的快进速度等于非差动连接前进速度的（ ）；差动连接的快进速度等于快退速度的（ ）。
（A）1倍 （B）2倍 （C）3倍 （D）4倍 (D；C)
三、判断题
1． 液压缸活塞运动速度只取决于输入流量的大小，与压力无关。 （○）

2．液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。 （×）

3．理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。 （○）

4．雷诺数是判断层流和紊流的判据。 （×）

5．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。 （○）

6．流经缝隙的流量随缝隙值的增加而成倍增加。 （×）

7．流量可改变的液压泵称为变量泵。 （×）

8．定量泵是指输出流量不随泵的输出压力改变的泵。 （×）

9．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。 （○）

10．配流轴式径向柱塞泵的排量q与定子相对转子的偏心成正比，改变偏心即可改变排量。 （○）

11．双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长。 （○）

12．双作用叶片泵的转子叶片槽根部全部通压力油是为了保证叶片紧贴定子内环。 （×）

13．液压泵产生困油现象的充分且必要的条件是：存在闭死容积且容积大小发生变化。 （○）

14．齿轮泵多采用变位齿轮是为了减小齿轮重合度，消除困油现象。 （×）

15．液压马达与液压泵从能量转换观点上看是互逆的，因此所有的液压泵均可以用来做马达使用。 （×）
四、名词解释
1． 帕斯卡原理（静压传递原理） （在密闭容器内，施加于静止液体上的压力将以等值同时传到液体各点。）
2． 系统压力 （系统中液压泵的排油压力。）
3． 运动粘度 （动力粘度μ和该液体密度ρ之比值。）
4． 液动力 （流动液体作用在使其流速发生变化的固体壁面上的力。）
5． 层流 （粘性力起主导作用，液体质点受粘性的约束，不能随意运动，层次分明的流动状态。）
6． 紊流 （惯性力起主导作用，高速流动时液体质点间的粘性不再约束质点，完全紊乱的流动状态。）
7． 沿程压力损失 （液体在管中流动时因粘性摩擦而产生的损失。）
8． 局部压力损失 （液体流经管道的弯头、接头、突然变化的截面以及阀口等处时，液体流速的大小和方向急剧发生变化，产生漩涡并出现强烈的紊动现象，由此造成的压力损失）
9． 液压卡紧现象 （当液体流经圆锥环形间隙时，若阀芯在阀体孔内出现偏心，阀芯可能受到一个液压侧向力的作用。当液压侧向力足够大时，阀芯将紧贴在阀孔壁面上，产生卡紧现象。）
10．液压冲击 （在液压系统中，因某些原因液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称为液压冲击。）
五、分析题
1．如图所示定量泵输出流量为恒定值qp ，如在泵的出口接一节流阀，并将阀的开口调节的小一些，试分析回路中活塞运动的速度v和流过截面P，A，B三点流量应满足什么样的关系（活塞两腔的面积为A1和A2，所有管道的直径d相同）。

解：图示系统为定量泵，表示输出流量qP不变。根据连续性方程，当阀的开口开小一些，通过阀口的流速增加，但通过节流阀的流量并不发生改变，qA= qp ，因此该系统不能调节活塞运动速度v，如果要实现调速就须在节流阀的进口并联一溢流阀，实现泵的流量分流。
连续性方程只适合于同一管道，活塞将液压缸分成两腔，因此求qB不能直接使用连续性方程。根据连续性方程，活塞运动速度v = qA/A1，qB = qA/A1=（A2 / A1）qP

2．如图所示节流阀调速系统中，节流阀为薄壁小孔，流量系数C=0.67，油的密度ρ=900kg/ cm3，先导式溢流阀调定压力py=12×105Pa，泵流量q=20l/min，活塞面积A1=30cm2，载荷Ｆ=2400N。试分析节流阀开口（面积为AT）在从全开到逐渐调小过程中，活塞运动速度如何变化及溢流阀的工作
状态。
解：节流阀开口面积有一临界值ATo。当AT>ATo时，虽然节流开口调小，但活塞运动速度保持不变，溢流阀阀口关闭起安全阀作用；当AT<ATo时，活塞运动速度随开口变小而下降，溢流阀阀口打开起定压阀作用。
液压缸工作压力
液压泵工作压力
式中 △p为节流阀前后压力差，其大小与通过的流量有关。

3．已知一个节流阀的最小稳定流量为qmin，液压缸两腔面积不等，即Ａ1>Ａ2，缸的负载为F。如果分别组成进油节流调速和回油节流调速回路，试分析： 1） 进油、回油节流调速哪个回路能使液压缸获得更低的最低运动速度。2）在判断哪个回路能获得最低的运动速度时，应将下述哪些参数保持相同，方能进行比较。
解：1）进油节流调速系统活塞运动速度v1= qmin/A1；
出口节流调速系统活塞运动速度 v2= qmin/A2
因Ａ1>Ａ2，故进油节流调速可获得最低的最低速度。
2）节流阀的最小稳定流量是指某一定压差下（2～3×105Pa），节流阀在最小允许开度 ATmin时能正常工作的最小流量qmin。因此在比较哪个回路能使液压缸有较低的运动速度时，就应保持节流阀最小开口量ATmin 和两端压差△p相同的条件。
设进油节流调速回路的泵压力为pp1,节流阀压差为△p1则：

设出口调速回路液压缸大腔压力（泵压力）为pp2 ，节流阀压差为△p2 ，则：

由最小稳定流量qmin相等的定义可知：△p1=△p2 即： 为使两个回路分别获得缸最低运动速度，两个泵的调定压力 pp1、 pp2 是不相等的。
