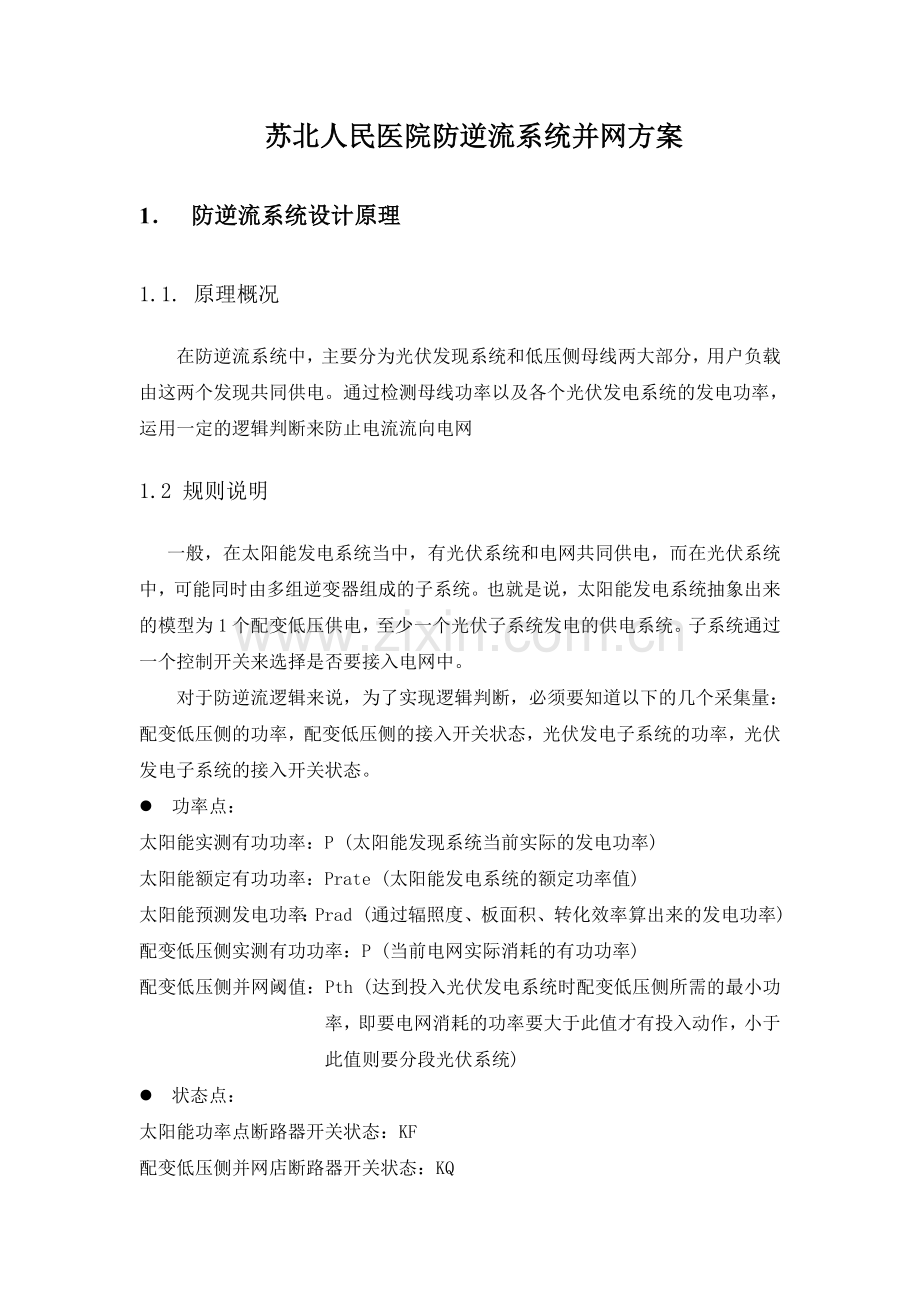

苏北人民医院防逆流系统并网方案
1． 防逆流系统设计原理
1.1. 原理概况
在防逆流系统中，主要分为光伏发现系统和低压侧母线两大部分，用户负载由这两个发现共同供电。通过检测母线功率以及各个光伏发电系统的发电功率，运用一定的逻辑判断来防止电流流向电网
1.2 规则说明
一般，在太阳能发电系统当中，有光伏系统和电网共同供电，而在光伏系统中，可能同时由多组逆变器组成的子系统。也就是说，太阳能发电系统抽象出来的模型为1个配变低压供电，至少一个光伏子系统发电的供电系统。子系统通过一个控制开关来选择是否要接入电网中。
对于防逆流逻辑来说，为了实现逻辑判断，必须要知道以下的几个采集量：配变低压侧的功率，配变低压侧的接入开关状态，光伏发电子系统的功率，光伏发电子系统的接入开关状态。
l 功率点：
太阳能实测有功功率：P (太阳能发现系统当前实际的发电功率)
太阳能额定有功功率：Prate (太阳能发电系统的额定功率值)
太阳能预测发电功率：Prad (通过辐照度、板面积、转化效率算出来的发电功率)
配变低压侧实测有功功率：P (当前电网实际消耗的有功功率)
配变低压侧并网阈值：Pth (达到投入光伏发电系统时配变低压侧所需的最小功率，即要电网消耗的功率要大于此值才有投入动作，小于此值则要分段光伏系统)
l 状态点：
太阳能功率点断路器开关状态：KF
配变低压侧并网店断路器开关状态：KQ

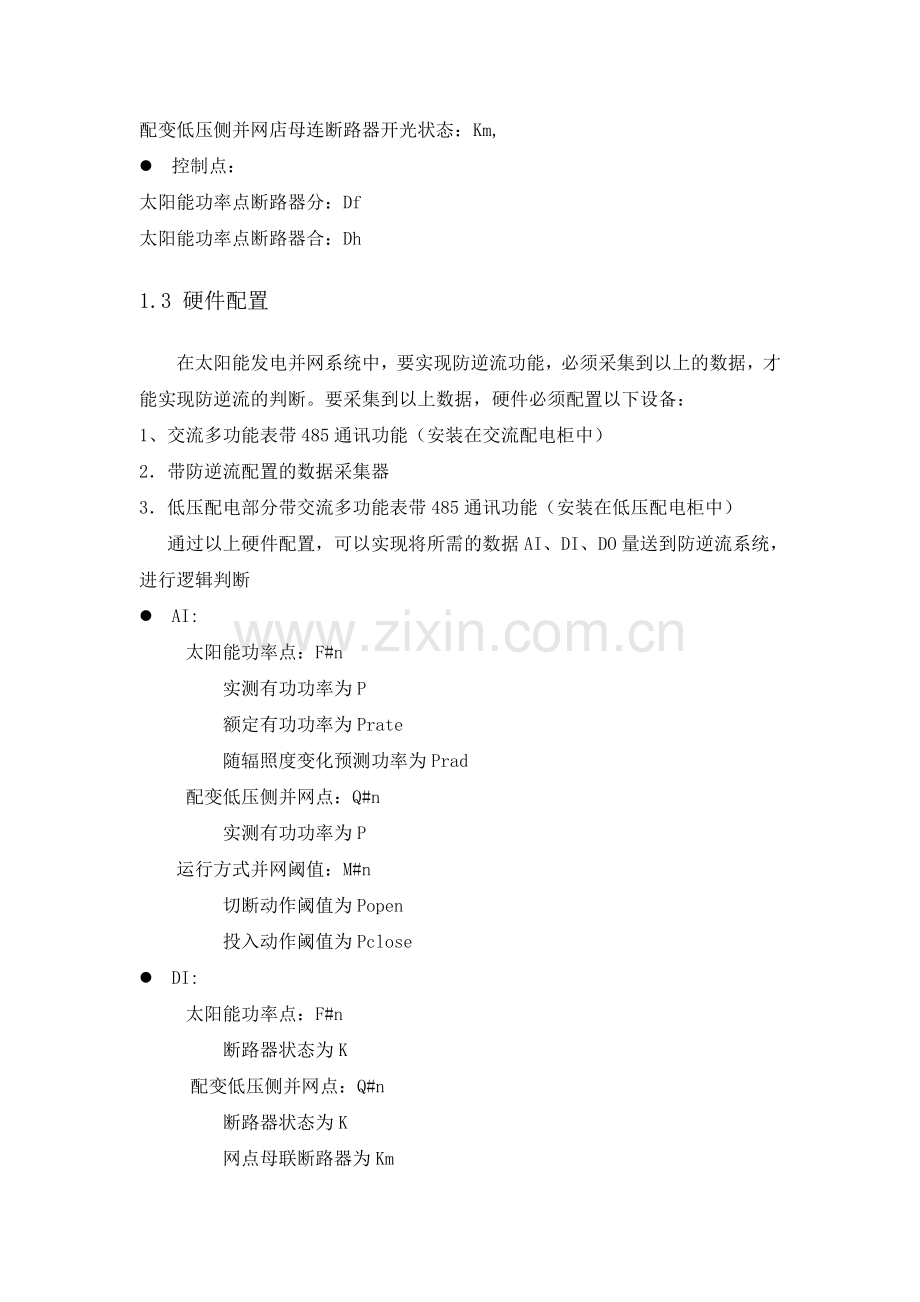

配变低压侧并网店母连断路器开光状态：Km,
l 控制点：
太阳能功率点断路器分：Df
太阳能功率点断路器合：Dh
1.3 硬件配置
在太阳能发电并网系统中，要实现防逆流功能，必须采集到以上的数据，才能实现防逆流的判断。要采集到以上数据，硬件必须配置以下设备：
1、交流多功能表带485通讯功能（安装在交流配电柜中）
2．带防逆流配置的数据采集器
3．低压配电部分带交流多功能表带485通讯功能（安装在低压配电柜中）
通过以上硬件配置，可以实现将所需的数据AI、DI、DO量送到防逆流系统，进行逻辑判断
l AI:
太阳能功率点：F#n
实测有功功率为P
额定有功功率为Prate
随辐照度变化预测功率为Prad
配变低压侧并网点：Q#n
实测有功功率为P
运行方式并网阈值：M#n
切断动作阈值为Popen
投入动作阈值为Pclose
l DI:
太阳能功率点：F#n
断路器状态为K
配变低压侧并网点：Q#n
断路器状态为K
网点母联断路器为Km
运行方式：M#n
总使能状态为 TopState
使能状态为State
运行状态为RState
故障状态为ErrState
l DO:
太阳能功率点：F#n
断路器控制开为Df
断路器控制合为Dh
运行方式：M&n
总使能控制为 TopEn
使能控制为 En
清除故障控制为 ClearErr、

2．苏北人民医院太阳能发电防逆流方案

由于客户没有提供低压配电情况，低压配电暂按双母线带母联开关来配置防逆流系统的逻辑运行模式。防逆流逻辑中的一种运转模式是指一个低压并网和一组光伏发电系统的组合。在一种运行模式中，有且仅有一个低压并网点因此，此系统有四种运行模式：
模式一 QK1开关合
QK3开关分
QK1开关合位， QK3开关分位， 电源由T1为左侧设备供电，左侧光伏系统投入。
模式二 QK2开关合
QK3开关分
QK2开关合位， QK3开关分位，电源由T2为右侧设备供电，右侧光伏系统投入。
模式三 QK1开关合
QK2开关分
QK3开关合
QK1开关合位，QK2开关分位，QK3开关合位，电源由T1为两侧设备供电，所有光伏系统投入
模式四 QK1开关分
QK2开关合
QK3开关合
QK1开关合位，QK2开关分位，QK3开关合位，电源由T2为两侧设备供电，所有光伏系统投入
2．1 防逆流功能的实现方式
1、首先确定当前运行方式，再通过运行方式做好防逆流系统相应的条件判断，条件的判断是通过制定对应的低压并网点的开关状态或母连开关的状态决定。配置好条件判断以后再做好对应关系。当前运行模式下的低压并网点与光伏系统的各个AI,DI,DO之间的对应关系，每一路光伏子系统对对应着一个功率点P，一个开关状态点K，一个分控制点Df以及一个合控制点Dh。
2、太阳能发电防逆流系统在投退每一路光伏子系统的判断，主要是依据每一路光伏子系统的功率点和低压侧的实侧有功功率的比较，满足一定的设定条件，分合相应的子系统的开关，投退相应的光伏子系统。
3、防逆流系统定值配置

切断动作阈值：是指达到切断光伏发电系统时配变低压侧所需的最小功率，即要电网消耗的功率若小于此值，则防逆流逻辑会选择一路或多了光伏子系统进行切断动作。此值根据实际应用得出。
投入动作阈值：是指达到投入光伏发电系统时配变低压侧所需的最小功率，若电网消耗的功率若大于此值，则防逆流逻辑会选择一路或多了光伏子系统进行投入动作，切投入后电网消耗的功率不应该小于切断阈值。此值根据实际应用得出。
切断动作的死区时间：此值根据实际的工程中测试得到。即光伏系统在切断通道后，数据库所对应的功率点值归零所需要的时间。
投入动作的死区时间：此值根据实际的工程中测试得到。即光伏系统在断开的情况下，发生投入动作后，数据库所对应的功率点值达到稳定数值所需要的时间。
故障自动清除时间：是指当防逆流系统识别到光伏通道的DO控制点不受控制的情况下，系统会默认为故障发生了，并标记故障标记位，且在故障自动清除时间所设置的时间段内会忽略该故障通道的投切功能。当超过了故障自动清除所设置的时
4、防逆流系统对控制失效后所做的处理
系统配置中有系统出现故障时的处理选项，故障处理是指当防逆流系统出现了多次对一个点做控制但一直控制不成功的情况下，系统就会认为该DO点出现故障，不受控制。在出现此种情况下，防逆流系统可有2种选择，一是出现故障后暂停当前运行模式的运行；二是继续保持当前运行模式运行，但防逆流系统会放弃对故障点的控制。
5、防逆流系统有预算未接入系统的功率值
当系统选择了使用辐照仪，那么当需要投入光伏系统前，系统会通过当前的辐照度，太阳能板面积以及转化效率来计算未接入的光伏系统的功率值。当系统不需要使用辐照仪时，系统会通过已经接入的光伏系统的发电功率来预算未接入系统的功率值。
2．2 本方案中防逆流系统的具体说明：
采用模式一说明，当QK1合位，母联QK3分位。左侧系统由T1供电，负载带电。系统根据负载的功率P，测到的每一路功率（P1、P2、P3、P4）和所设定的定值的比较。当负载的功率小于切断动作阀值时，光伏各个子系统开关不合位，光伏系统不投入，QK1不分位，负载由T1供电；当负载的功率大于投入动作阀值时，光伏各个子系统开关根据每一路子系统的功率，选择是否合位，光伏子系统相继投入，QK1分位，负载由光伏系统供电； 本防逆流系统主要是根据所设定的定值和所监测的数据，运用一定的逻辑判断，防止电流流向电网，保证用电安全和电网正常。
其它模式也是一样的方式判断。本系统防逆流的配置主要根据用户的配电情况，做想应的配置。不同的配电模式，有不同的防逆流系统的配置。
2．3安装防逆流注意事项：
1．搞清楚低压配电情况，单母线还是双母线，带不带母联。
2、低压柜安装相应变比的互感器，多功能表取电流用。
3、并网柜安装接触器。

3．机关事务管理局防逆流系统方案

本方案的实现和上面的方案基本相同
