PROTEL DXP制作PCB的流程
窗体顶端

窗体底端

用DXP做一个可以拿工厂加工的PCB成品，大体上可以分两步，一个是绘制原理图，做好相应的电气连接，然后生成PCB布线敷铜，当然其中还有很多细节问题。以下是个人的一点经验～～～

说一下大体的流程，基本的操作方法就不说了，重点提一下容易出错的地方。
一、新建一个PROJECT：
这个就不多说了，是最基本的，很多软件都大同小异。PROTEL  DXP一个工程下一般有四种格式文件：.SCHDOC（原理 图），.PCBDOC（PCB图文件），SCHLIB（原理图元件库），PCBLIB（PCB封装库）。后两个大多是因为标准库里没有你所要的元件或封 装，用户根据需要制作的。
二、绘制原理图：
a)         图纸设置：
执行Design----Document Options，对图纸的大小、方向、标题栏以及颜色等进行设置。
执行Tools----Schematic Preferences，对原理图网格（Grids）的设置。
b)         放置元件：
从Libraries里寻找需要的元件，拖动到原理图上，使用Libraries的Search功能时，记得点上Libraries on path。一般要养成良好的习惯，就是每放置一个新元件，查看其封装是否与用户所使用的器件吻合，不是就要做相应修改，或者自己制作封装。元件管脚标号也 必须与封装的管脚对应。
c)         制作元件：
有些元件，DXP自带的Libraries里不一定有，这就需要自己绘制元件。元件只是识一个标识，形状与实物不要求百分百吻合。只要相应的管脚正确就可以。
绘制元件，放置好管脚，需要对管脚属性进行设置，管脚标注需要在名称上加杠的，例如“CE”上要加杠，就写成“C\E\”，则图上就加上杠了。
在SCH Libraries里，Components的Edit编辑元件的属性，点Place则将切换到原理图上放置该元件。
d)         制作封装：
也是一个绘图的过程，尤其要注意的是绘制完毕，需要点击Edit----Set Reference-----后面的三个选项任选其一，这个设置是相应封装的参考坐标，不做设置在生成PCB后将找不到该封装，而且无法定位，所以这点很重要。
e)         布线：
对应的管脚都连接上，如果使用Place Net Label，在需要连接的对应两个短线的上方放置标注相同的Net Label，则生成PCB时，这两条对应短线是相连的。需要注意的是Net Label必须放置在短线上方，最好是将需要连接的元件管脚引出一段导线，然后放上Net Label，检查Net Label与管脚是否相关联上：鼠标放置在导线上，如果出现与Net Label一样的标注则两者相关联。

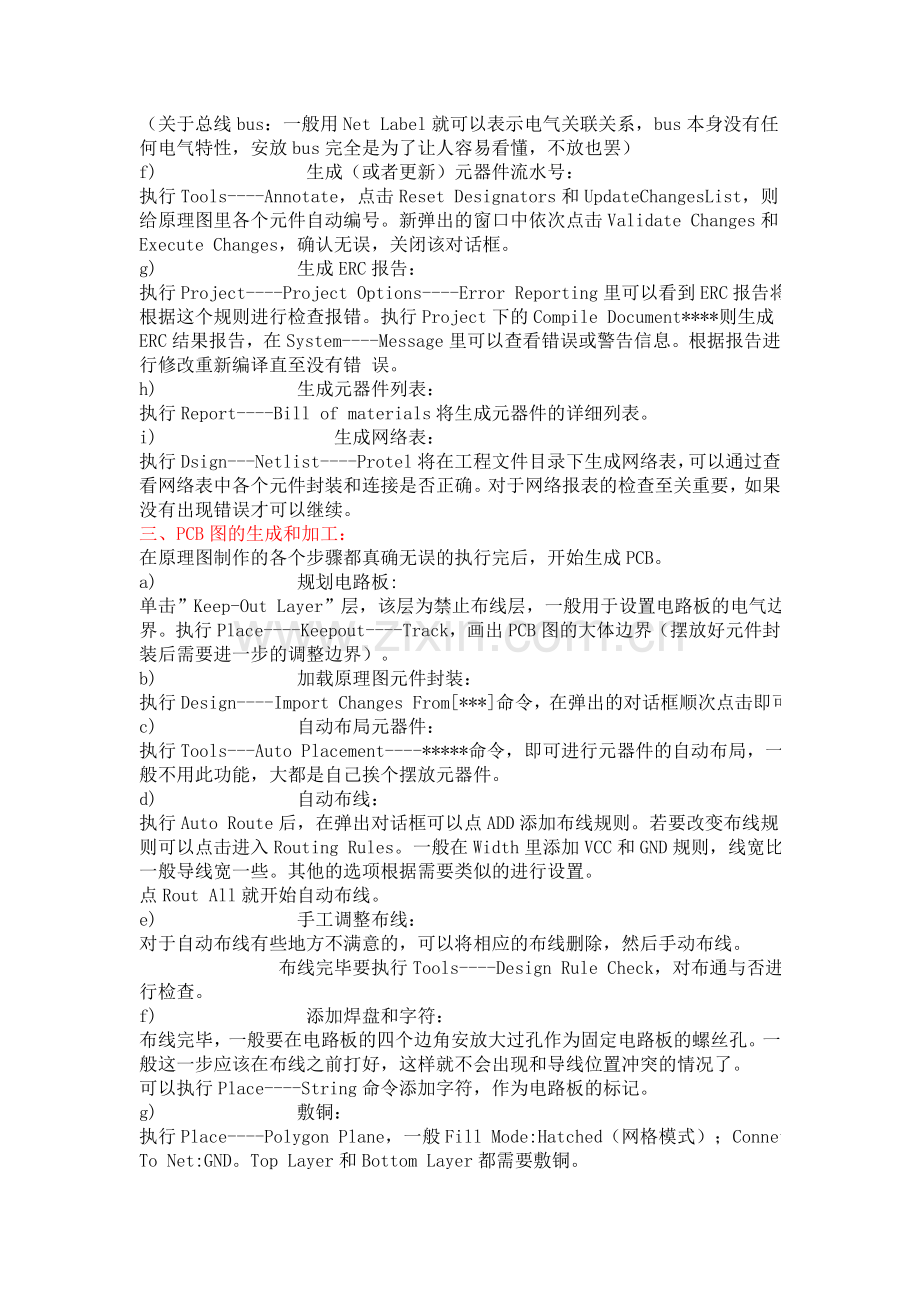

（关于总线bus：一般用Net Label就可以表示电气关联关系，bus本身没有任何电气特性，安放bus完全是为了让人容易看懂，不放也罢）
f)          生成（或者更新）元器件流水号：
执行Tools----Annotate，点击Reset Designators和UpdateChangesList，则给原理图里各个元件自动编号。新弹出的窗口中依次点击Validate Changes和Execute Changes，确认无误，关闭该对话框。
g)         生成ERC报告：
执行Project----Project Options----Error Reporting里可以看到ERC报告将根据这个规则进行检查报错。执行Project下的Compile Document****则生成ERC结果报告，在System----Message里可以查看错误或警告信息。根据报告进行修改重新编译直至没有错 误。
h)         生成元器件列表：
执行Report----Bill of materials将生成元器件的详细列表。
i)           生成网络表：
执行Dsign---Netlist----Protel将在工程文件目录下生成网络表，可以通过查看网络表中各个元件封装和连接是否正确。对于网络报表的检查至关重要，如果没有出现错误才可以继续。
三、PCB图的生成和加工：
在原理图制作的各个步骤都真确无误的执行完后，开始生成PCB。
a)         规划电路板:
单击”Keep-Out Layer”层，该层为禁止布线层，一般用于设置电路板的电气边界。执行Place----Keepout----Track，画出PCB图的大体边界（摆放好元件封装后需要进一步的调整边界）。
b)         加载原理图元件封装：
执行Design----Import Changes From[***]命令，在弹出的对话框顺次点击即可。
c)         自动布局元器件：
执行Tools---Auto Placement----*****命令，即可进行元器件的自动布局，一般不用此功能，大都是自己挨个摆放元器件。
d)         自动布线：
执行Auto Route后，在弹出对话框可以点ADD添加布线规则。若要改变布线规则可以点击进入Routing Rules。一般在Width里添加VCC和GND规则，线宽比一般导线宽一些。其他的选项根据需要类似的进行设置。
点Rout All就开始自动布线。
e)         手工调整布线：
对于自动布线有些地方不满意的，可以将相应的布线删除，然后手动布线。
         布线完毕要执行Tools----Design Rule Check，对布通与否进行检查。
f)          添加焊盘和字符：
布线完毕，一般要在电路板的四个边角安放大过孔作为固定电路板的螺丝孔。一般这一步应该在布线之前打好，这样就不会出现和导线位置冲突的情况了。
可以执行Place----String命令添加字符，作为电路板的标记。
g)         敷铜：
执行Place----Polygon Plane，一般Fill Mode:Hatched（网格模式）；Connet To Net:GND。Top Layer和Bottom Layer都需要敷铜。
h)         PCB板的3D显示：
执行View----Board in 3D命令，即可生成一个3D的效果图。
i)           生成PCB报表文件:
执行Report----Netlist Status命令将自动生成.REP的报表文件。
j)           打印输出PCB图：
和一般的WORD的打印方式差不多。
k)         生成.PCB文件：
需要执行File----Save a命令，在弹出对话框中更改保存类型为PCB 3.0 Binary File或者 PCB 4.0 Binary File，由此生成的.PCB文件就是最终可以拿到工厂制作PCB板子的文件了。

这就是制作一个PCB的大体的流程，当然其中还有许多细节值得探讨，需要在实战中不断学习巩固。

最常用的一些快捷键：
Page Up/Page Down  放大/缩小，主要是以鼠标为中心。
Tab  放置元件时点这个键可以弹出元件属性。
Space  放置元件时旋转元件角度，默认是90度旋转。
