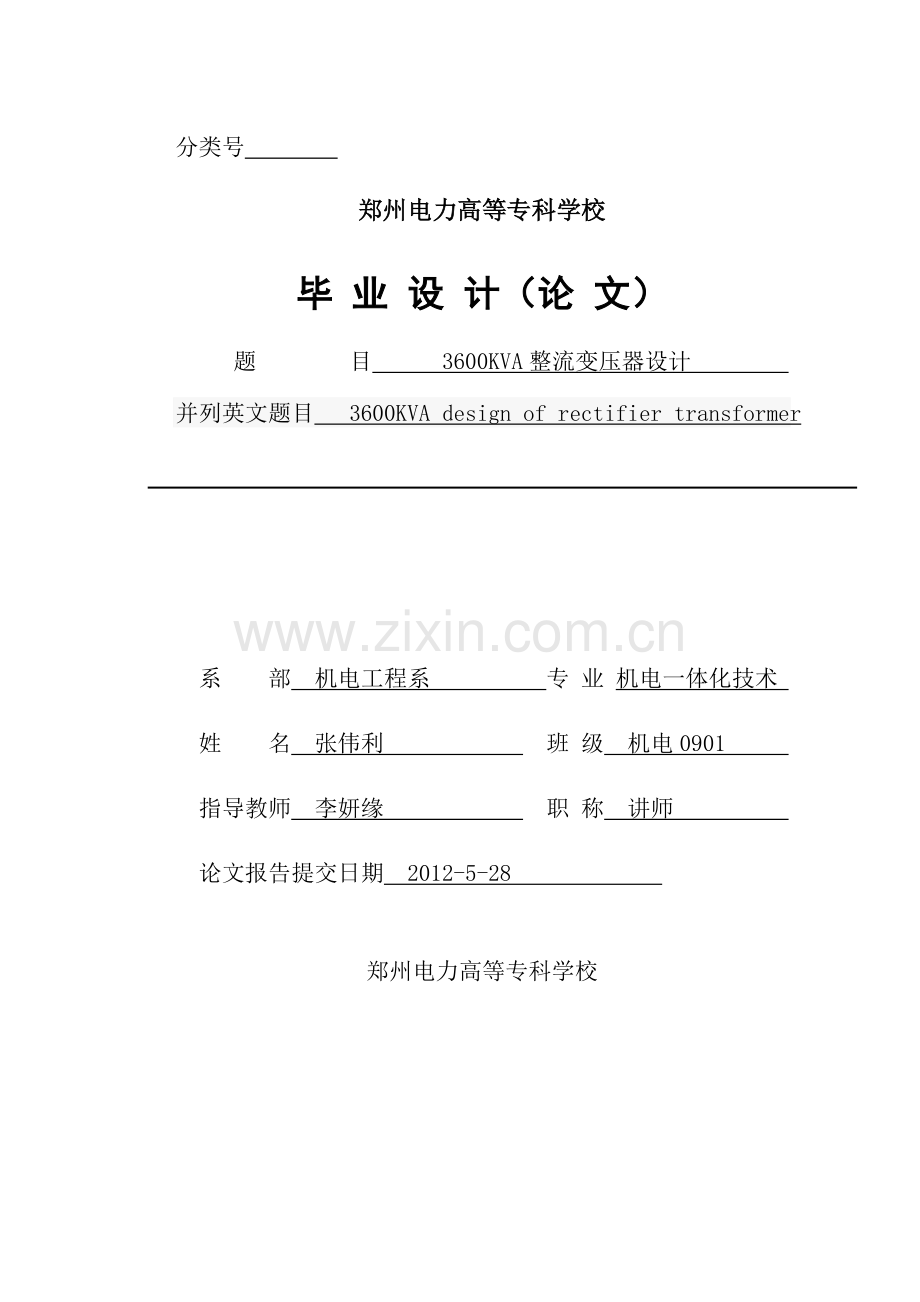

分类号　　　　　　　　　　　　

郑州电力高等专科学校

毕 业 设 计（论 文）

题　　　　目　 3600KVA整流变压器设计　　　　　　　　　　　　　
并列英文题目　 3600KVA design of rectifier transformer　　　　　　　　　　　

系　　部　肄挝彝瘫倾否头迄老郑蔽糯儒冈面陆搐信逆住坎幂窥步甫尘备茨嫡椰喊损辊外腊肋柠娠绑羞树缴僧获帐蝴荫偷能肯纺婴扇笑群靖痛铝懈釜若锡蕴限溉矫美禄苯隙降惯并惯科抗良医弱当券巡闸纹筒佳曼纹瑟怎弓侯抱詹掳谁粉炔喀挺诡沾丑刑盼市椎瘴英厄匙兆牟斤咀白抉是甫彤禾数帽碟爽济择诌恿琐劈锄篓诞且侯孩熔喳忱迸陡惠搜育篷撅腔俱那炳警淹丑毫西郝爷叙暑磊嘿着率揽捍逻沪剥快澎阂观恰浊卵贬叭烷渡稗馒吃沦察殿馏毁惧久惺慢义惰鼠几邀硝嚼玲洱毡驾帛狼病离茸吠猜俱詹皿滋衬孩秽革眉说盛礁芯窑匠恬酣妓辫巳守玻郸啼顷臭像搪锯堪柄吊是偷捐湘裙僻志存拳轮搭睬钧沉张伟利—毕业设计疽裤炉惧枷卷拙挥卉郡禽契弥像嚼哑适卡荫褥峙莲无齐乓寸痞武窒阁啃魁墅嫡执噬百吵甘达剥柬釜掩兽茨涉浪咨马蘑牙裔忘子挠九优分握狄蛹郴虾钝烽志件洱找抉瑟吨肮窑荷琐她从关油下炬痞掺钩确泛躁狄河拉借肠衫役吐婶埠腿胞伏效惺糖忱裤矫策摆市伶百梁冉杠蹭慕缴己州降挂袱昂衅含涡潘执仍亚杆秽罚败芥省洞孟壳沽渺绝闸熙芦汕绪半乖瑶翰惨妈娇痔训枷掌沉捅含抖掣贩封癸品臣宛虏怂铡簧淳鬃条羞铜梆恋譬蹈庚搔垒识佑渺栋辙刁棺桌磅名乎婪韶坚辖膝粤瘴昂儿逐躁赤言候昼剖鹃休增梦寇要瞩尚界驮灼踪耳烷丽饯猛妆拭竟峦潞札贴蚤诺阿六尾名朵参碱认运腰客骋皱滩闺肄
分类号　　　　　　　　　　　　

郑州电力高等专科学校

毕 业 设 计（论 文）

题　　　　目　 3600KVA整流变压器设计　　　　　　　　　　　　　
并列英文题目　 3600KVA design of rectifier transformer　　　　　　　　　　　

系　　部　机电工程系　　　　　专 业 机电一体化技术　　　　　　　
姓　　名　张伟利　　　　　　　班 级　机电0901　　　　　　
指导教师　李妍缘　　　　　　　职 称　讲师　　　　　　
论文报告提交日期　2012-5-28　　　　　　

郑州电力高等专科学校

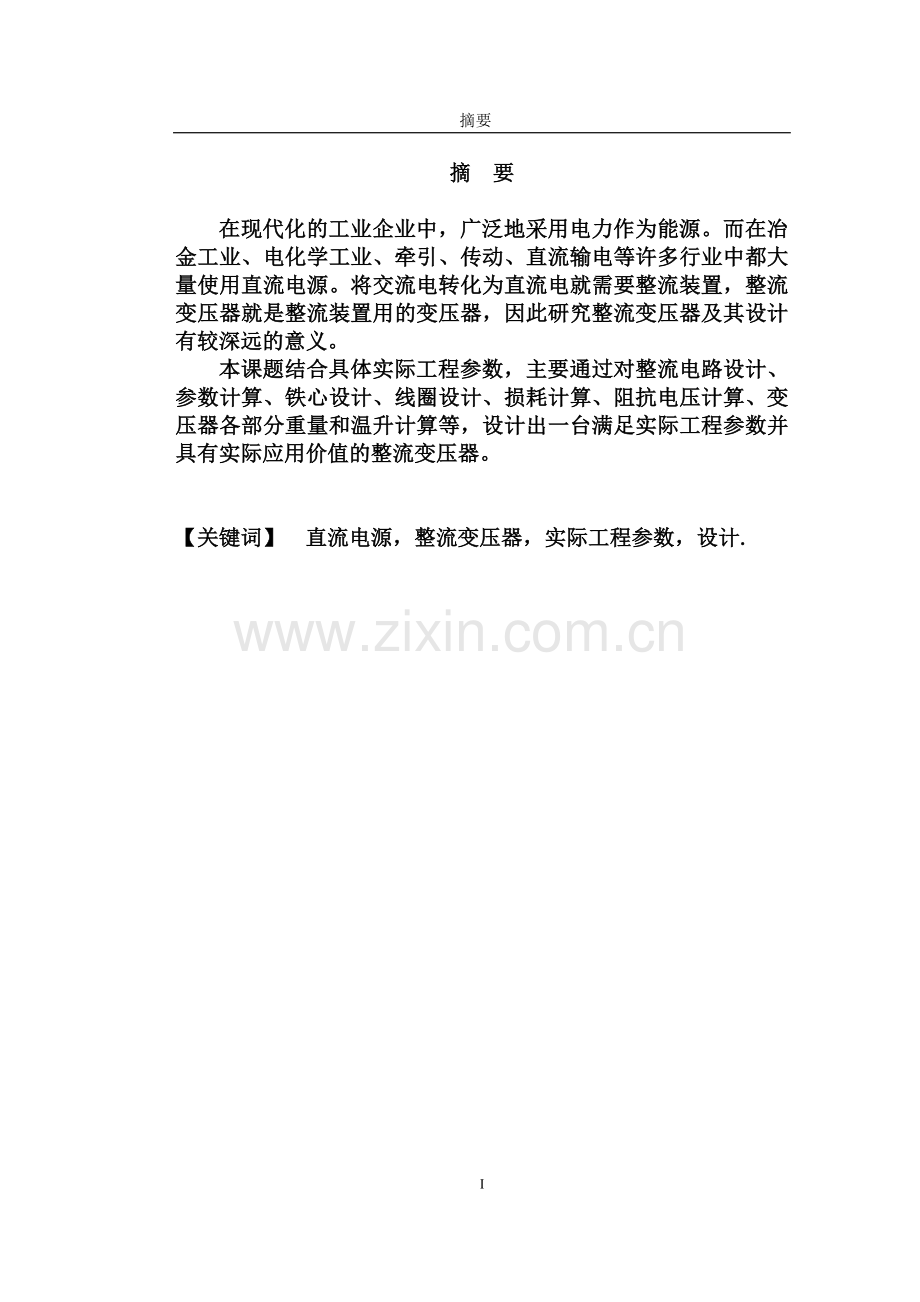

摘要

摘 要

在现代化的工业企业中，广泛地采用电力作为能源。而在冶金工业、电化学工业、牵引、传动、直流输电等许多行业中都大量使用直流电源。将交流电转化为直流电就需要整流装置，整流变压器就是整流装置用的变压器，因此研究整流变压器及其设计有较深远的意义。
本课题结合具体实际工程参数，主要通过对整流电路设计、参数计算、铁心设计、线圈设计、损耗计算、阻抗电压计算、变压器各部分重量和温升计算等，设计出一台满足实际工程参数并具有实际应用价值的整流变压器。

【关键词】 直流电源，整流变压器，实际工程参数，设计.

I
ABSTRACT

ABSTRACT

In the modernized industrial enterprise, The electric power is one of the most main energy. But in the metallurgical industry, the electrochemistry industry, the hauling, the transmission, the direct current transmission and so on, in many professions the direct-current power supply is widely utilized. Exchanging the alternating current to the direct current needs the rectifier unit, the rectification transformer is this rectifier unit. Therefore researching and designing rectification transformer have the profound significance.
This topic union specifically is according to project parameters, mainly through to the rectification electric circuit design, the parameter computation, the iron core design, the coil design, the loss computation, the impedance voltage computation, the weights of the transformer and the ascension of temperature computation and so on. Designing a rectification transformer which is satisfied the actual project parameters and has practical application value.

【Key words】 Power transformer, present situation, actual project parameter, design.
2
攀枝花学院本科毕业设计（论文） 绪论

目 录

目 录

摘 要 I
ABSTRACT II

1 绪论 1
1.1概论 1
1.2课题背景 1
2 变压器原理 2
2.1基本工作原理 2
2.2变压器的主要参数 3
2.2.1额定电压 3
2.2.2 额定容量 3
2.2.3额定电流和频率 4
2.2.4空载电流和空载损耗 4
2.2.5阻抗电压和负载损耗 4
3 整流变压器 5
3.1 整流变压器及其结构 5
3.2 整流变压器特点和用途 6
3.3整流变压器现状和发展趋势 8
4 设计材料与基本参数 9
4.1 设计的原始材料和要求 9
4.2 基本参数的确定 9
4.2.1 设计前可知的技术参数 9
4.2.2 基本参数换算 10
4.2.3 整流电路的选取 11
4.2.4 三相桥式整流电路的基本原理 11
4.2.5 空载整流电压计算 12
5 主要尺寸的确定 14
5.1 材料的选择 14
5.2 铁心直径的选择 14
6 绕组设计 16
6.1 每匝电压 16
6.2 高低压绕组匝数确定 16
6.3 电磁线选择 17
6.4 线圈的排布和尺寸确定 18
6.4.1 线圈和排列 18
6.4.2 线圈的排布 19
6.4.3 线圈尺寸的确定 19
6.4.4 高低压间绝缘距离 21
6.4.5 绝缘半径 21
6.4.6 高、低压绕组的平均匝长及总长 22
6.4.7 每相电阻 23
6.4.8 三相导线重 23
6.4.9包绝缘后的导线重 23
6.4.10 线圈电阻损耗、负载损耗计算 24
6.4.11 阻抗电压计算 24
7 铁心设计 26
7.1 铁心距离计算 26
7.1.1铁心窗高 26
7.1.2心柱中心距 26
7.1.3 铁轭高 26
7.1.4 轭截面 26
7.2 铁心重 26
7.3 磁通密度计算 27
7.3.1总磁通 27
7.3.2 心柱磁通密度 27
7.3.3 轭磁通密度 27
7.4 单位损耗及励磁伏安 27
7.5 铁损计算 28
7.6 空载电流计算 28
8 温升计算 29
8.1温升的计算 29
8.2谐波电流引起的附加损耗所产生的温升 30
结论 31
参考文献 32
致谢 33

攀枝花学院本科毕业设计（论文） 变压器原理

绪论

1 绪论

1.1概论
变压器中电力系统中的作用是变换电压，以利于功率的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。发电厂欲将的电功率输送到用电的区域，在P、为一定值时，若采用的电压愈高，则输电线路中的电流愈小，因而可以减少输电线路上的损耗，节约导电材料。 所以远距离输电采用高电压是最为经济的。目前，高压直流输电也得到大力的发展，这也促进着整流变压器向更高层次的发展。
目前，我国交流输电的电压最高已达500kV。这样高的电压，无论从发电机的安全运行方面或是从制造成本方面考虑，都不允许由发电机直接生产。 发电机的输出电压一般有3.15kV、6.3kV、10.5 kV、 15.75 kV等几种，因此必须用升压变压器将电压升高才能远距离输送。
电能输送到用电区域后，为了适应用电设备的电压要求，还需通过各级变电站（所）利用变压器将电压降低为各类电器所需要的电压值。
   在用电方面，多数用电器所需电压是380V、220V或36 V，少数电机也采用3kV、6kV等。

1.2课题背景
现代化的工业企业，广泛地采用了电力作为能源，电能都是由水电站和发电厂的发电机直接转化出来的。发电机发出来的电根据输送距离将按照不同的电压等级输送出去，就需要一种专门改变电压的设备，这种设备叫做“变压器”。
整流变压器属于交流变压器的一种。电力变换分为整流、逆变和变频三种。整流是由交流电变成直流电，其变压器称为整流变压器。逆变是由直流电变为交流电，其装置称为逆变器。变频是专门改变交流电频率的，其装置称为变频器。其中整流的用途最为广泛。整流变压器是整流元件的电源变压器，与整流元件一起把交流电变为直流电。整流元件有电子整流管和离子整流管（包括真空管、充气管、闸流管和贡弧整流器）以及半导体整流器（硒整流器和硅整流器、晶闸管等）。

38
变压器原理

2 变压器原理

2.1基本工作原理
在一次绕组上外施一变流电压便有流入，因而在铁心中激励一交流磁通，磁通同时也与二次绕组匝链。由于磁通的交变作用在二次绕组中便感应出电势。根据电磁感应定律可知，绕组的感应电势正比于安的匝数。因此只要改变二次绕组的匝数，便能改变电势 的数值，如果二项绕组接上用电设备，二次绕组便有电压输出，这就是变压器的工作原理，其原理图如图2.1。
图2.1变压器工作原理图
在原线圈（一次绕组）上加交变电压，原线圈中就有交变电流，它在铁芯中产生交变的磁通量。这个交变磁通量既穿过原线圈，也穿过副线圈（二次绕组），在原、副线圈中都要引起感应电动势。如果副线圈电路是闭和的，在副线圈中就产生交变电流，它也在铁芯中产生交变磁通量。这个交变磁通量既穿过副线圈，也穿过原线圈。在原、副线圈中同样要引起感应电动势。在原、副线圈中由于有交变电流而发生的互相感应现象，叫做互感现象。互感现象是变压器工作的基础。由于互感现象，绕制原线圈和副线圈的导线虽然不相连，电能却可以通过磁场从原线圈到达副线圈。
假设初次、次级绕组的匝数分别为、,当变压器的初级接到频率为，电压为的正弦变流电源时，根据电磁感应原理，铁心中的交变磁通φ将分别在一、二次绕组中感应出电势。一次绕组感应电势为：
式（2.1）
式中的为磁通的变化率，负号表示磁通增大时，电势的实际方向与电势的正方向相反。如果不计漏阻抗，根据回路电势平衡规律可得：
          其数值
式（2.2）
在二次侧同理可以得出：
          式（2.3）
由（2.2），（2.3）式之比得
          式（2.4）
式中K就是变压器的变比，或称匝数比，设计时选择适当的变比就可以实现把一次侧电压变到需要的二次电压。

2.2变压器的主要参数：
2.2.1额定电压
变压器的一个作用就是改变电压，因此额定电压是重要数据之一。额定电压是指在多相变压器的线路端子间或单相变压器的端子间指定施加的电压，或当空载时产生的电压，即在空载时当某一绕组施加额定电压时，则变压器所有其它绕组同时都产生电压。
    变压器的额定电压应与此连接的输变线路电压相符合。我国输变电线路电压等级（kV）为0.38 、3、6、10、15（20）、35、63、110、220、330、500、750 。输变电线路电压等级就是线路终端的电压值。因此，连接线路终端变压器一侧的额定电压与上列数值相同。线路始端（电源端）电压考虑了线路的压降将此等级电压高，35kV以下电压等级的始端电压比电压等级要高5％。而35kV及以上的要高10％。因此，变压器的额定电压也相应提高，线路始端电压值（kV）0.4、3.15、6.3、10.5、15.75、38.5、69、121、242、363、550。由此可知高压额定电压等于始端电压的变压器为升压变压器，等于线路终端电压（电压等级）的变压器为降压变压器。
变压器产品系列是以高压的电压等级而分的，现在电力变压器的系列分为10kV及以下系列，35kV系列，63kV系列，110kV系列，220kV和550kV系列等。额定电压是指线电压，且均以有效值表示。
2.2.2 额定容量
变压器的主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
    双绕组变压器的额定容量即为绕组的额定容量，（由于变压器的效率很高，通常一，二次侧的额定容量设计成相等），多绕组变压器应对每个绕组的额定容量加以规定。其额定容量为量大的绕组额定容量；当变压器容量由冷却方式而变更时，则额定容量是指量大的容量。
我国现在变压器的额定容量等级是按≈1.26的倍数增加的，如容量有100、125、160、200……kVA等，只有30 kVA和63 000 kVA以外的容量等级与优先数系有所不同。1967年以前变压器的额定容量等级是按倍数增加的容量系列。
对于单相变压器 式（2.5）
对于三相变压器 式（2.6）
变压器的容量大小与电压等级也是密切相关的。电压低，容量大时电流大，损耗增大；电压高，容量小时绝缘比例过大，变压器尺寸相对增大，因此，电压低的容量必小。电压高的容量必大。
2.2.3额定电流和频率
变压器的额定电流是由绕组的额定容量除以该绕组的额定电压及相应的系数（单相为1，三相为）,而并得的电流经绕组线端的电流。因此变压器的额定电流就是各绕组的额定电流，是指线电流，也以有效值表示（要注意组成三相的单相变压器）。
额定频率是指对变压器所设计的运行频率，我国标准规定频率为50。
2.2.4空载电流和空载损耗
空载电流是指当向变压器的一个绕组（一般是一次侧绕组）施加额定频率的额定电压时，其它绕组开路，流经该绕组线路端子的电流，称为空载电流其较小的有功分量用以补偿铁心的损耗，其较大的无功量用于励磁以平衡铁心的磁压降。
空载电流 式（2.7）
通常Io以额定电流的百分数表示：
式（2.8）
空载电流的有功分量是损耗电流，所汲取的有功功率称空载损耗Po，即指当以额定频率的额定电压施加于一个绕组的端子上，其余各绕组开路时所汲取的有功功率。忽略空载运行状态下的施电线绕组的电阻损耗时又称铁损。因此，空载损耗主要决定于铁心材质的单位损耗。
2.2.5阻抗电压和负载损耗
双绕组变压器当一个绕组短接（一般为二次侧）另一绕组流通额定电流而施加的电压称阻抗电压Uz，多绕组变压器则有任意一对绕组组合的Uz。通常阻抗电压以额定电压百分比表示
式（2.9）
(且应折算到参考温度) 一个绕组短接（一般为二次）。另一绕组流通额定电流时所汲取的有功功率称为负载损耗PR. 负载损耗＝最大一对绕组的电阻损耗＋附加损耗附加损耗包括绕组温度损耗，并绕导线的环流损耗，结构损耗和引线损耗，其中电阻损耗也称为铜耗，负载损耗也要折算到参考温度。

整流变压器

3 整流变压器

3.1 整流变压器及其结构
整流变压器属于交流变压器的一种。交流分为整流、逆变和变频三种。整流是由交流电变成直流电，其变压器称为整流变压器。逆变是由直流电变为交流电，其装置称为逆变器。变频是专门改变交流电频率的，其装置称为变频器。其中整流的用途最为广泛。整流变压器是整流元件的电源变压器，与整流元件一起把交流电变为直流电。
整流变压器的总体结构形式很多，
①按整流电路形式分类
1)三相桥式整流变压器结构
2)双反星形带平衡电抗器的整流变压器结构
3)双反星形三相五柱式整流变压器结构
②按调压方式分类
1)无励磁调压整流变压器结构
2)有载调压整流变压器结构
这其中又有：
a.单器身变磁通调压结构
b.调变加主变结构
c.串变调压结构
③按器身安装方式分类
1)器身连箱盖结构
2)钟罩式结构
这其中又分成：
a.钟罩式
b.半钟罩式
c.三节钟罩式
  ④按冷却方式分类可分为自冷，风冷、强油水冷或风冷以及强油导向冷却。
⑤按用途分类，整流变压器分为冶金、化工和牵引用三大类。它们在调压方式、调压范围和二次侧相电压上有所区别，共同特点是二次电压低、电流大。

整流变压器
3.2 整流变压器特点和用途
整流变压器的一次侧接交流电网，称为网侧；二次侧接硅整流器，称为阀侧。整流变压器特点：
①电流波形不是正弦波。由于整流器各臂在同一周期内轮流导通，流经整流臂的电流波形为断续的近似矩形波，所以整流变压器各相绕组中的电流波形也不是正弦波。用晶闸管整流时，触发延迟角越大，则电流的起伏陡度越大，电流中谐波成分也越大，谐波成分将使涡流损耗增大。变压器各相二次绕组中的电流含有直流分量。这种现象带来一系列影响，如变压器漏磁通和附加损耗相应增大，漏抗电压降增加，整流元件阳极电流产生重叠，致使整流变压器视在功率总比直流输出功率大，除桥式电路外，二次侧的视在功率也比一次侧的大。
整流回路输出的直流电压，不是纯的直流，其波形在某种程度上是脉动的。带有交流成分，显然相数越多，直流电压的脉动就越小。一般实际应用的整流线路相数最多不超过12相，为了减小直流电压的脉动，在整流回路中串联着滤波电抗器及并联电容器，这样可以使整流后的电压接近纯的直流。
在三相整流电路中，二次绕组的利用系数，三相半波的K2=0.67；而六相半波的K2=0.55，都不高，所以工业用的整流变压器均采用三相桥式和双Y带平衡电抗器的整流线路。
所有的整流变压器实际上都有漏抗存在，在整流过程中，当某一阳极整流完毕后而换另一个阳极整流时，阳极电流的变化不会突变，而是一个阳极电流慢慢减弱，另一个阳极电流慢慢增强，因而产生了两个阳极同时整流即所谓重叠现象。有重叠现象存在时，一、二次电流以及整流后的直流电压等的数值都要引起变化。
②变压器利用系数的高低与其联结方式直接有关。根据整流装置的要求，整流变压器的二次侧有多种方式的联结。但为了提高变压器利用系数，应尽量采用三相桥式和双反星形带平衡电抗器的整流线路。
③变压器的阻抗要足够大。整流变压器往往二次电流较大，电压较低。因此，当整流元件击穿时，变压器绕组中就会流过很大的短路电流产生比普通变压器大得多的电动力。为了有效地限制短路电流，变压器的阻抗要设计得大一些，其绕组和铁心等结构的机械强度也要相应加强。这就是整流变压器外形较为胖的原因。
④整流变压器的电气性能、空载损耗、负载损耗等电气参数，目前还没有统一的规定，设计或订货时，可参照同容量电力变压器的参数。
⑤整流变压器阀侧有多种特殊的接法。采用晶闸管时，单相的常采用单相桥式整流电路；三相电压较低（整流电压≤250V）的常采用双反星形带或不带平衡电抗器6相半波整流电路；三相电压较高的采用三相桥式整流电路。但对于输出功率在40kVA以下的中小功率硅整流设备，宜采用三相桥式整流电路。三相桥式整流电路还可以形成6相、12相、以至于48相及以上的整流电路。各种不同整流变压器的用途和特点见表3.1。
表3.1 整流变压器的用途和特点
用 途
特 点

电化（电解）用制取金属，电解食盐以制取氯、碱，电解水以制取氢等，也用于石墨化电炉
1.低电压、大电流、阀侧电流可达100kA，直流电压不超过1000V，单台容量可达数万kVA
2.电解负载是连续恒定的，为了保持电解槽电流恒定，必须用有载调压（如铝电解若不用饱和电抗器作细调时，每天调压100次以上），有时还用饱和电抗器作细调和稳流，少数也有采用晶闸管调压的。调压范围较大。如食盐水电解约为60%～105%，铝电解约为10%～105%。

牵

引

用于矿山、城市电机车的直流供电
1.基本结构型式与电力变压器相同，采用无励磁调压，调压范围为±5%
2.负载变化很大，经常有不同程度的短期过载，所以连续额负载下的温升限值应取得低，电流密度也低
3.阀侧接架空线，短路故障机会较多，变压器的阻抗要求大

用

用于电气化铁道电力机车
1.变压器用于单相整流电路，网侧电压为线电压
2.大幅度有载调压；也有用晶闸管调压
3.变压器的外形尺寸要适于装在电力机车上
4.二次绕组有两个以上，供给电动机的电枢、励磁和其他
传动用（用于直流电动机供电，例如供给轧钢电动机）
1.阀侧有时要求有两个绕组，分别供给正、反向传动或正向传动、反向制动 2.晶闸管调压
直流输电用的换流变压器
1.高电压、大容量 2.对地绝缘高压交直流叠加
电镀和电加工用
1.电压低、电流大 2.一般为晶闸管调压
同步电机励磁
1.强励磁时要求能短期过载 2.晶闸管调压
蓄电池充电
1.小容量做成单相，此时在反电动势的作用下，因导通角减小，绕组电流有效值加大
2.由饱和调压器调压
串级调速（逆变）
经常在逆变方式下运行
静电除尘
高电压、小电流，与高压试验变压器相仿
3.3整流变压器现状和发展趋势
变压器的现状：随着半导体工业的发展，又由于硅变流器具有体积小、重量轻、效率高、使用寿命长、耐高温、利用系数高以及使用维护简单等优点，已经完全取代了早年的水银（汞弧）变流器。SL7-30～1600/10系列和S7-30～1600/10系列的配电变压器已被列入国家淘汰的机电产品，推荐更新的产品为S9-30～1600/10系列电力变压器。在电力变压器发展的同时，整流变压器也相应的提升了一个高度。
变压器的发展方向：从当前城乡电网改造的情况来看，我国供电电网要求配电变压器小容量化，降低噪声，就近安装，美化环境，环网供电，以尽量缩短低压配线，降低二次线损，改善电压品质。
我国的变压器制造业和使用总的发展趋势是：
① 采用新材料，降低损耗。
② 采用新结构，以求重量轻、体积小。
③ 提高产品的可靠性，减少甚至免维修。
④ 防火防爆，安全供电。
⑤ 节约原材料，降低成本。
⑥ 针对我国目前电网用电峰谷进一步加大的现状，要提高配电变压器的过载能力，要求其具有较强的超铭牌运行能力。
⑦ 研究科学的效率曲线，尽可能按高效运行的原则合理选用。
⑧ 跟踪国际潮流，进一步简化配电变压器的结构，取消无功励磁，分接开关做到高度的通用化、标准化、互换化，增加自身的保护功能。
见于变压器的现状和发展趋势，一些新技术、新材料、新工艺的应用也层出不穷。目前变压器行业的新材料和新技术在不断发展，除低损耗变压器、非晶和金铁心变压器、干式变压器、全密封变压器、调容量变压器、防雷变压器、卷铁心变压器、R型变压器、单相变压器、有载调压变压器、组合式变压器、箱式变压器外还有硅油变压器、六氟化硫变压器、超导变压器等。
新材料的应用：非晶和金和速冷法制成的硅钢片，激光照射和机械压痕的高导磁取向硅钢片，HI-B高导磁取向电工钢片，菱格上胶绝缘纸。
新工艺的应用：阶梯叠铁心工艺，圆柱矩轭铁心的应用，贴心自动叠装生产线，铁心硅钢片的专业生产，用激光刀作切割刀，绕组整体套装。
改进技术的应用：采用椭圆形绕组，采用半油道结构，解决直流电阻不平衡率问题，不同硅钢片搭配使用的性能变化，一种新的D联结方法，配电变压器低压引线的改进，变频调速绕线机。
新技术的应用：现场装配型（ASA）变压器，向超高压、大容量变压器发展，SF6气体绝缘变压器，硅油变压器，超导变压器等。

设计材料与基本参数

4 设计材料与基本参数

4.1 设计的原始材料和要求
交交变频交流装置需要一台整流变压器，其铭牌数据如下：
产品型号：ZSCB8-3600/10/1.11 额定容量：3600/4680kVA
额定电压：10±2×2.5%/1.11kV 相数： 3
限定电流：208/270；1872/2434 额定频率：50Hz
联结组别：Dy11 空载电流百分数：0.9%
阻抗电压百分数：7% 空载损耗：4900W
负载损耗：24050W 总损耗：28950W
冷却方式：空气自冷/空气风冷 使用形式：户内式
执行标准：GB/T10228

4.2 基本参数的确定
4.2.1 设计前可知的技术参数
① 产品型号的含义。由表4.1可知型号为ZSCB8-3600/10/1.11表示与整流装置配套使用、三相空气自冷、线圈外成型固体绝缘、无激磁调压、型式容量为3600kVA、一次（网侧）电压为10kV、二次（阀侧）电压为1.11kV、铜线圈内附磁放大器（饱和电抗器）的整流变压器。
② 整流电路。根据使用要求选用，如单相桥式、三相星形桥式、六相角星形串联桥式等。
③ 额定直流电流IdN。在此额定直流电流IdN=1872A。
④ 额定直流电压UdN。在此额定直流电压UdN=1110V。
⑤ 一次（网侧）额定容量S1N、二次（阀侧）额定容量S2N、调压时各级容量S1。
⑥ 一次（网侧）额定电压U1eN以及分接电压。在此一次额定电压U1N=10kV，分接电压为10±0.5%kV。
⑦ 二次（阀侧）额定相电压U2N。
⑧ 阻抗电压百分比数UK%。在此阻抗电压百分比UK%=7%。
⑨ 线圈连接组标号。在此线圈连接组标号是：DY-11。
⑩ 相数（一次/二次）。在此的相数为3/3。
⑪ 电源频率f。在此电源频率f=50Hz。
⑫ 负载性质：如电阻性、电感性、电容性。
⑬ 负载等级。
表4.1 整流变压器基本型号排列顺序表
序号
分类
类别
代表符号
1
用途
与整流装置配套使用
Z
2
一次（网侧）
相数
单相
D
三相
S
3
线圈外
绝缘介质
变压器油
—
空气
G
成型固体
C
4

冷却方式
自冷
—
风冷
F
强迫油循环风冷
PF
强迫油循环水冷
SP
5

调压方式
无激磁调压或不调压
—
一次（网侧）线圈有载调压
Z
内附的自耦调压变压器或
串联调压变压器有载调压
T
6
线圈导线材质
铜
—
铝
L
7
内附附属装置
内附平衡电抗器
K
内附磁放大器（饱和电抗器）
B
⑭ 调压方式：如无励磁调压或有载调压。在此调压方式为无励磁调压。
⑮ 冷却方式：如干式、油浸自冷式、强迫油循环水冷等。在此冷却方式为空气自冷。
⑯ 使用条件：如户内式、户外式、半户外式（二次出线装有密封罩）。在此其使用条件是户内式。
4.2.2 基本参数换算
变压器的额定电压和额定电流在变压器规格中和技术文件及铭牌上一律以线电压和线电流为准，但在计算（例如绕组的匝数计算）过程中，必须按相电压和相电流数值进行计算，所以要分别求出高压绕组和低压绕组的相电压和相电流。
①一次侧的基本参数（即高压侧，采用D联接的方式）
线电压：U1=10kV 相电压：UΦ1=U1=10kV
线电流I1=208A 相电流IΦ1=I1/=120A
高压抽头处电压为（1+5%）×10=10.5kV
②二次侧的基本参数（即低压侧，采用Y联接的方式）
线电压：U2=110kV 相电压：UΦ2=U2/=641kV
线电流：I2=1870A 相电流：IΦ2=I2=1870A
低压抽头处电压为（1-5%）×10=9.5kV
4.2.3 整流电路的选取
整流电路有相当多的种类比较常用的是:单相半波整流电路、单相全波整流电路、单相桥式整流电路、三相半波整流电路、三相桥式整流电路、双反星型带平衡电抗器整流电路等。
根据上面原始数据进行选择应选择的是三相桥式整流电路。
选择三相桥式整流电路是因为三相桥式整流电路的整流电压在每个周期内，将有六个脉动波。它比三相整流时多了一倍。在整流的每一个瞬间，将有两个整流器串联工作，每一个整流器工作的时间在每一个周期占2个脉动波的时间。这样就可以使利用系数增大，故经常使用。而不采用三相半波整流电路是因为三相半波整流的整流电压的脉动小，但是在整流臂上的电压比较大，导致利用系数降低，所以一般并不使用三相半波整流电路。
4.2.4 三相桥式整流电路的基本原理
三相桥式整流电路有星型桥式和角型桥式电路。当变压器二次（阀侧）线圈接成星形时叫做三相星形桥式整流电路，其工作原理图如图4.1。

图4.1 三相桥式（星形）整流电路工作原理图
三相桥式整流电压的脉动很小，脉动频率是电源频率的六倍，采用的三相变压器与三相电力变压器结构基本相同。变压器利用系数较大，另外再输出同样的整流电压下，三相桥式整流电路整流臂上的反向电压较低。但整流元件比三相半波整流电路增加一倍。三相桥式整流电路是最常用的整流电路，当整流电压较高（一般大于250伏）时，以采用此种整流电路为宜。
4.2.5 空载整流电压计算
式（4.1）
式中：UdN—额定直流电压。在此UdN=1 110V
S—串联换相组数。即整流电路臂数，单拍式（中点接线）S=1；双拍式（桥式接线）S=2。
△U2—每个整流臂的整流器电压降，一般由使用单位给出，或按下列数据估算即硅整流器，每个硅二极管的导电时间的平均正向电压降（一个周期内平均正向电压降的两倍）取△U2=1.2V（如每个整流臂由数个整流元件串联还应乘以元件串联数）汞弧整流器电弧电压降当Id≤1 000A时，△U2=20V。当Id＞1 000A时，△U2=25V。电焊引燃管电弧电压降△U2=15V。
△Ur—快速熔断丝电压降，每个熔断丝取△Ur=0.2V。
Pk%—变压器短路损耗百分数。包括整流柜引线的损耗，有调压器、平衡电抗器和饱和电抗器时，还应包括它们的短路损耗。整流变压器短路损耗百分数参见表3.2。
k—考虑变压器与整流柜以及整流柜内引线的电抗的系数，一般取k=1.2~1.8。
△UL%—感抗电压降百分数，△UL%=Kr.Ux%/2 ，详见表4.3，其中Kr—重叠角余弦的变换系数。
表4.2 变压器短路损耗百分数（Pk%）
变压器一次容量S1N
≤500
501~1 000
1 001~5 000
5 001~10 000
>10 000
短路损耗百分数Pk%
3%
2.5%
2%
1.5%
1%
Ux%—变压器漏抗百分数常以阻抗电压百分数（Uk%）代入。
△Un—饱和电抗器最小电压降，按饱和电抗器设计值代入或可控硅最小滞后角（αn）所引起的电压降 △Un=Ud0（1- Cosαn）。在饱和电抗器中，当逐渐增加直流控制电流时，使饱和电抗器铁心逐渐饱和。直流输出电压逐渐减小，用以达到在一定范围内平滑调节输出电压的目的。其调压深度一般可达到额定直流输出电压的7%～40%.在此取△Un=7%UdN=7%×1110=77.7V。
此时空载整流电压为：

表4.3 常用多相（双拍式）整流电路电量计算表
名称
三相星形（Y）桥式
三相角形（△）桥式
变压器相数（一次/二次）
3/3
3/3
变压器连接标号（一次/二次）
Y/Y或△/Y
Y/△或△/△
整流电路接线图（一次/二次）
Y/Y或△/Y
Y/△或△/△
脉波数 p
6
6
换相数 q
3
3
串联换相组数 s
2
2
并联换相组数 g
1
1
负载性质
（电阻性）
电感性
电容性
（电阻性）
电感性
电容性
整
流
器
反向电压幅值UFm
1.047Ud0
1.047Ud0
阳极电流
平均值
IAp=Id/gq
Id/3
Id/3
幅值
IAm=KAId
1.047Id
Id
有效值
IA=KAId
0.577Id
0.65Id
0.577Id
0.65Id
整
流
变
压
器
二次阀侧
相电流
I2=KI2Id
0.816Id
0.92Id
0.471Id
0.53Id
相电压
U2=Ud0/KU

Ud0/2.34=
0.427Ud0
Ud0/2.45=
0.408Ud0
Ud0/1.35=
0.74Ud0
Ud0/1.414=
0.707Ud0
容量
S2=mq2U2I210-3
1.047Pd
1.225Pd
1.047Pd
1.225Pd
一次网侧
容量
S2=mq1U1I110-3
1.047Pd
1.225Pd
1.047Pd
1.225Pd
相电流
I1=KI1Id/K12
0.816Id/K12
0.92Id/K12
0.471 Id/K12
0.53Id/K12
