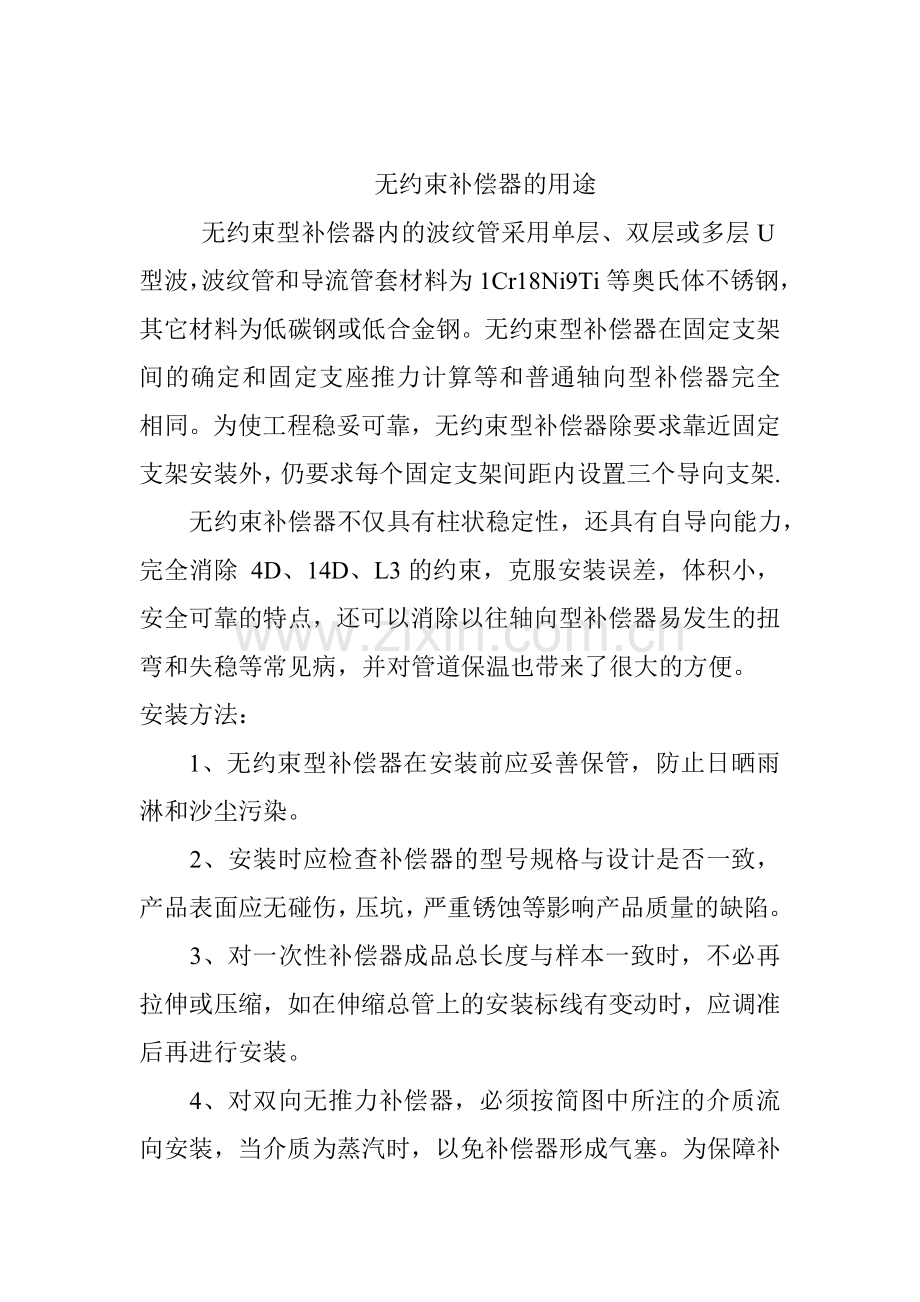

无约束补偿器的用途
无约束型补偿器内的波纹管采用单层、双层或多层U型波，波纹管和导流管套材料为1Cr18Ni9Ti等奥氏体不锈钢，其它材料为低碳钢或低合金钢。无约束型补偿器在固定支架间的确定和固定支座推力计算等和普通轴向型补偿器完全相同。为使工程稳妥可靠，无约束型补偿器除要求靠近固定支架安装外，仍要求每个固定支架间距内设置三个导向支架.
无约束补偿器不仅具有柱状稳定性，还具有自导向能力，完全消除 4D、14D、L3的约束，克服安装误差，体积小，安全可靠的特点，还可以消除以往轴向型补偿器易发生的扭弯和失稳等常见病，并对管道保温也带来了很大的方便。
安装方法：
1、无约束型补偿器在安装前应妥善保管，防止日晒雨淋和沙尘污染。
　　2、安装时应检查补偿器的型号规格与设计是否一致，产品表面应无碰伤，压坑，严重锈蚀等影响产品质量的缺陷。
　　3、对一次性补偿器成品总长度与样本一致时，不必再拉伸或压缩，如在伸缩总管上的安装标线有变动时，应调准后再进行安装。

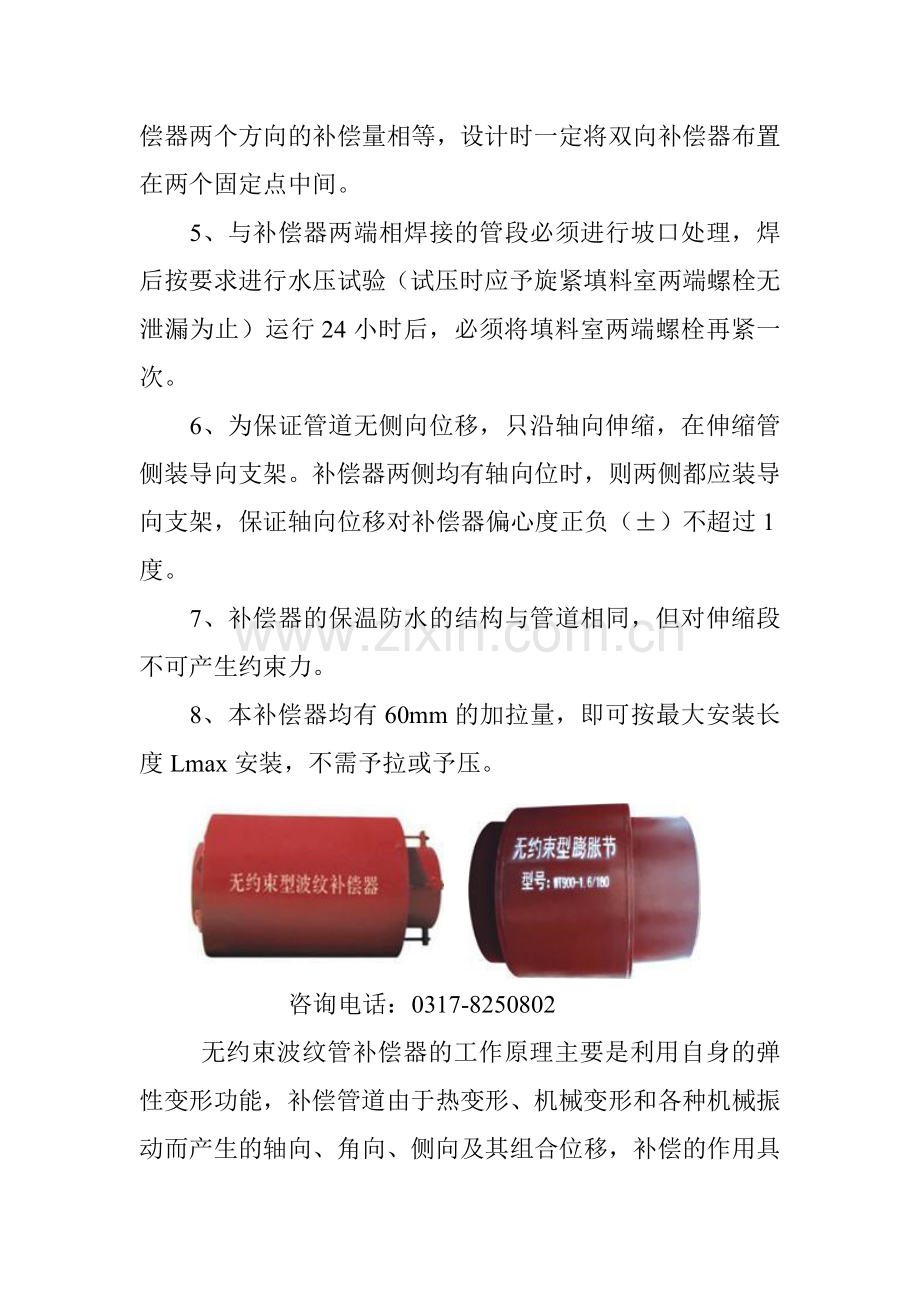

　　4、对双向无推力补偿器，必须按简图中所注的介质流向安装，当介质为蒸汽时，以免补偿器形成气塞。为保障补偿器两个方向的补偿量相等，设计时一定将双向补偿器布置在两个固定点中间。
　　5、与补偿器两端相焊接的管段必须进行坡口处理，焊后按要求进行水压试验（试压时应予旋紧填料室两端螺栓无泄漏为止）运行24小时后，必须将填料室两端螺栓再紧一次。
　　6、为保证管道无侧向位移，只沿轴向伸缩，在伸缩管侧装导向支架。补偿器两侧均有轴向位时，则两侧都应装导向支架，保证轴向位移对补偿器偏心度正负（±）不超过1度。
　　7、补偿器的保温防水的结构与管道相同，但对伸缩段不可产生约束力。
　　8、本补偿器均有60mm的加拉量，即可按最大安装长度Lmax安装，不需予拉或予压。

咨询电话：[phone]
无约束波纹管补偿器的工作原理主要是利用自身的弹性变形功能，补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移，补偿的作用具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能，起到降低管道变形和提高管道使用寿命的作用。
