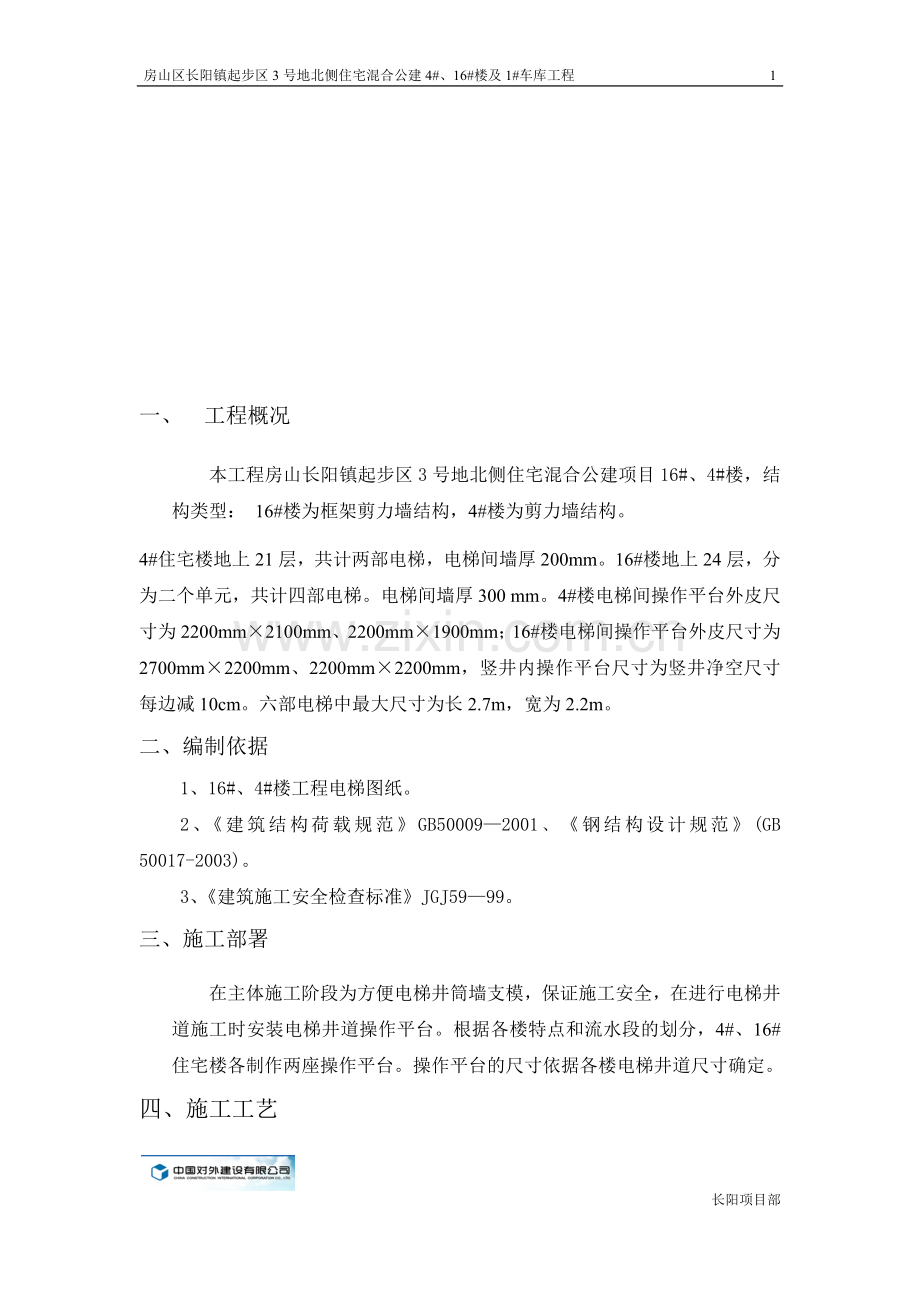

一、 工程概况

本工程房山长阳镇起步区3号地北侧住宅混合公建项目16#、4#楼，结构类型： 16#楼为框架剪力墙结构，4#楼为剪力墙结构。
4#住宅楼地上21层，共计两部电梯，电梯间墙厚200mm。16#楼地上24层，分为二个单元，共计四部电梯。电梯间墙厚300 mm。4#楼电梯间操作平台外皮尺寸为2200mm×2100mm、2200mm×1900mm；16#楼电梯间操作平台外皮尺寸为2700mm×2200mm、2200mm×2200mm，竖井内操作平台尺寸为竖井净空尺寸每边减10cm。六部电梯中最大尺寸为长2.7m，宽为2.2m。
二、编制依据
1、16#、4#楼工程电梯图纸。
2、《建筑结构荷载规范》GB50009—2001、《钢结构设计规范》(GB 50017-2003)。
3、《建筑施工安全检查标准》JGJ59—99。
三、施工部署
在主体施工阶段为方便电梯井筒墙支模，保证施工安全，在进行电梯井道施工时安装电梯井道操作平台。根据各楼特点和流水段的划分，4#、16#住宅楼各制作两座操作平台。操作平台的尺寸依据各楼电梯井道尺寸确定。
四、施工工艺

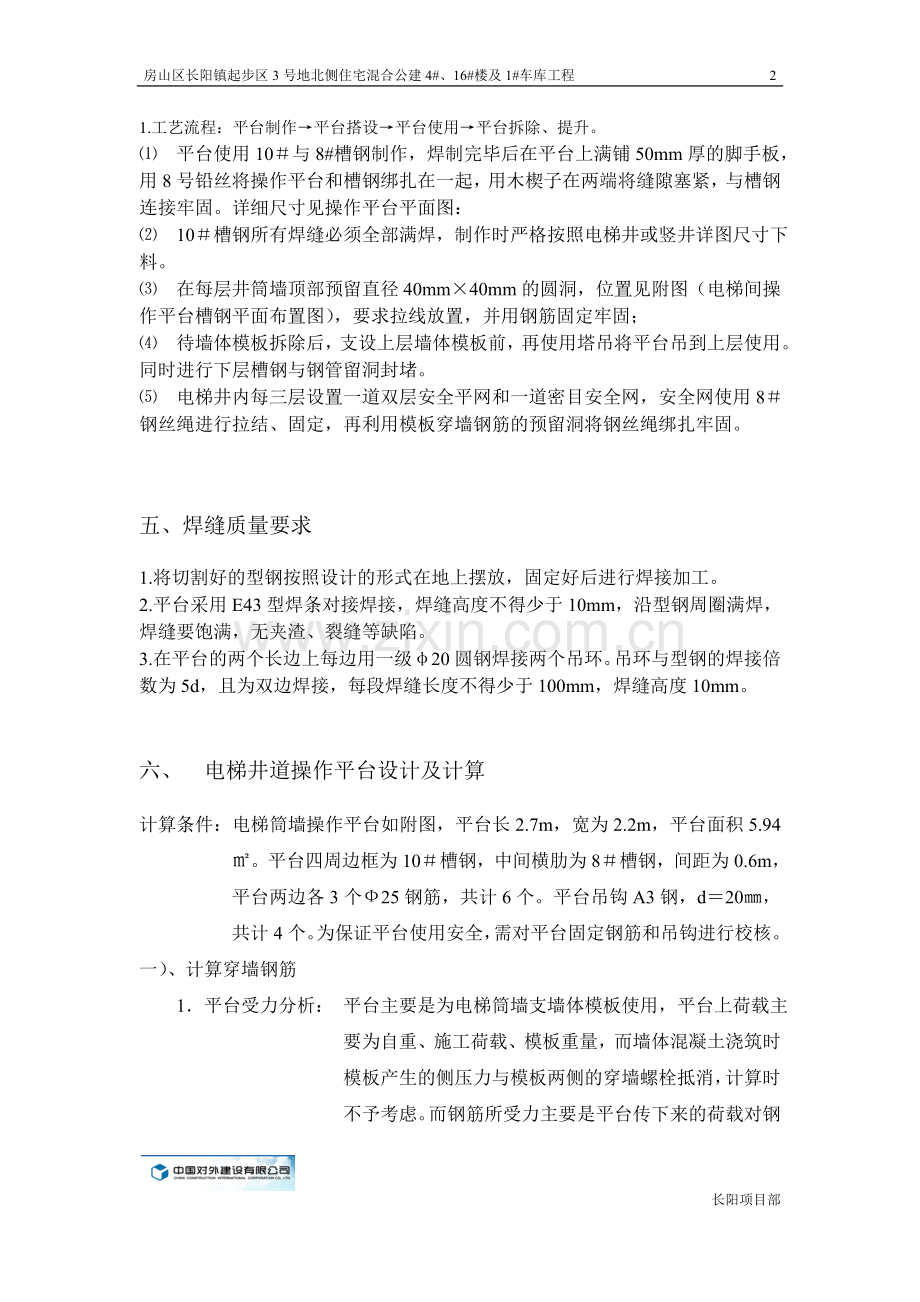

1.工艺流程：平台制作→平台搭设→平台使用→平台拆除、提升。
⑴ 平台使用10＃与8#槽钢制作，焊制完毕后在平台上满铺50mm厚的脚手板，用8号铅丝将操作平台和槽钢绑扎在一起，用木楔子在两端将缝隙塞紧，与槽钢连接牢固。详细尺寸见操作平台平面图：
⑵ 10＃槽钢所有焊缝必须全部满焊，制作时严格按照电梯井或竖井详图尺寸下料。
⑶ 在每层井筒墙顶部预留直径40mm×40mm的圆洞，位置见附图（电梯间操作平台槽钢平面布置图），要求拉线放置，并用钢筋固定牢固；
⑷ 待墙体模板拆除后，支设上层墙体模板前，再使用塔吊将平台吊到上层使用。同时进行下层槽钢与钢管留洞封堵。
⑸ 电梯井内每三层设置一道双层安全平网和一道密目安全网，安全网使用8＃钢丝绳进行拉结、固定，再利用模板穿墙钢筋的预留洞将钢丝绳绑扎牢固。

五、焊缝质量要求

1.将切割好的型钢按照设计的形式在地上摆放，固定好后进行焊接加工。
2.平台采用E43型焊条对接焊接，焊缝高度不得少于10mm，沿型钢周圈满焊，焊缝要饱满，无夹渣、裂缝等缺陷。
3.在平台的两个长边上每边用一级φ20圆钢焊接两个吊环。吊环与型钢的焊接倍数为5d，且为双边焊接，每段焊缝长度不得少于100mm，焊缝高度10mm。

六、 电梯井道操作平台设计及计算
计算条件：电梯筒墙操作平台如附图，平台长2.7m，宽为2.2m，平台面积5.94㎡。平台四周边框为10＃槽钢，中间横肋为8＃槽钢，间距为0.6m，平台两边各3个Ф25钢筋，共计6个。平台吊钩A3钢，d＝20㎜，共计4个。为保证平台使用安全，需对平台固定钢筋和吊钩进行校核。
一）、计算穿墙钢筋
1．平台受力分析： 平台主要是为电梯筒墙支墙体模板使用，平台上荷载主要为自重、施工荷载、模板重量，而墙体混凝土浇筑时模板产生的侧压力与模板两侧的穿墙螺栓抵消，计算时不予考虑。而钢筋所受力主要是平台传下来的荷载对钢筋的剪切力与挤压力，校核这两部分即可确定平台使用是否安全。
2．计算荷载：
① 平台自重：
满铺木脚手板： 0.35×2.6×2.1 = 1.91 kN；
次龙骨重：10.007㎏/m×（1.97×5+2.1×2）×9.8N＝ 1377.86N
主龙骨重：10.007㎏/m×2.47×2×9.8N＝ 484.45N
平台自重：（1910N＋1377.86N＋484.45N）×1.2 ＝ 3772.31N
② 施工荷载：150㎏/㎡×5.46㎡ ×9.8×1.4 ＝ 11236N
③荷载总重：q ＝3773N+11236N ＝ 15009N
3．校核钢筋剪切强度
① 当荷载作用于n个钢筋时，长向中间钢筋受力最大，因此校核此钢筋。
② 当使用一级圆钢时允许剪切力 [τ] ＝ 125Mpa
依据公式
式中
Q = （15009N÷5460000）×（1300×1050）＝ 3753N A = πd2/4 代入公式

钢筋剪切强度符合要求。
二）、平台吊钩计算校核
平台自重：3772N
（1）吊钩强度：

吊钩强度符合要求。
（2）吊钩焊缝计算
焊缝的设计强度[f] =160N／㎜2
焊缝的有效厚度5.3㎜，焊缝的长度100㎜

焊缝强度符合要求。

三）、计算次龙骨受力
1.荷载：
次龙骨受力：1910N
自重：1377.86×1.2＝1653.43N
Q ＝1910N＋1653.43N＝3563.43N
2.计算抗压强度

符合抗压强度要求。
四）、计算主龙骨受力
1.荷载：
Q ＝15009N
2.计算抗压强度

符合抗压强度要求。
五）、焊缝计算
1.
焊缝要求满焊。
焊缝的设计强度[f] =160N／㎜2
焊缝的有效厚度5.3㎜，焊缝的长度196㎜

焊缝强度符合要求。
2.
焊缝要求满焊。
焊缝的设计强度[f] =160N／㎜2
焊缝的有效厚度5.3㎜，焊缝的长度196㎜
荷载：主龙骨重 484.45×1.2＝581.34N
每个焊点承受重量：581.34÷5＝116.268N

焊缝强度符合要求。
七、安全措施
1.操作平台搭设人员必须是经过现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工，持有上岗证。
2.严格按照架子工安全交底施工。
3.在电梯井内工作的所有工人必须佩戴安全带，并与电梯井外面稳固的构件扣接牢固。
4.在进行井内架子的搭设施工时，每班组不得少于3人，一旦出现意外情况做好相互救助。
5.电梯井内必须具备足够的照明设施。
6.严禁以下违章作业：
⑴ 利用电梯操作平台吊运重物；
⑵ 在电梯操作平台堆放重物；
7.操作平台在搭设及提升过程中，必须有安全员现场指挥。
8.操作平台焊制完成后必须经过项目的验收才能投入使用。
9.安装操作平台过程中，进入井道的操作人员必须挂安全带，且必须有安全监督员现场指导。
10.操作平台上不得承受振动、冲击、集中荷载。
