电动蝶阀厂家
出现重度污染。国家环保总局的官员坦言：“2006年减排任务没有完成，给2007年的工作带来了更大压力。”
温家宝总理在今年的《政府工作报告》中指出，“十一五”规划提出了节能降耗和污染减排目标，并作为约束性指标。但是，全国没有实现2006年年初确定的单位国内生产总值能耗降低4%左右、主要污染物排放总量减少2%的目标。主要原因是：产业结构调整进展缓慢，重工业特别是高耗能、高污染行业增长仍然偏快，不少应该淘汰的落后生产能力还没有退出市场，一些地方和企业没有严格执行节能

一、产品说明：

二、产品概述：

　　 上海工洲生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

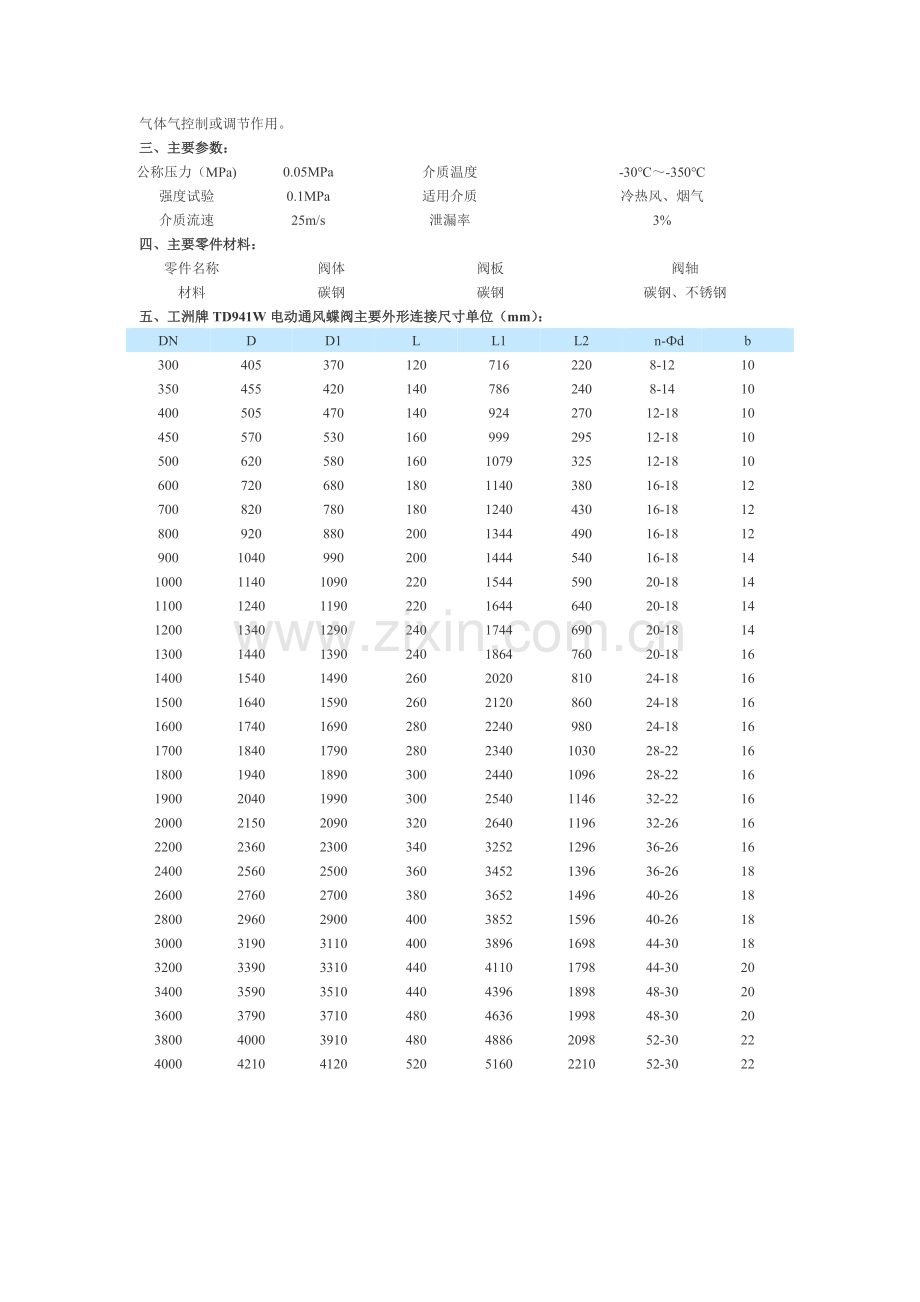

三、主要参数：
公称压力（MPa)
0.05MPa
介质温度
-30℃～-350℃
强度试验
0.1MPa
适用介质
冷热风、烟气
介质流速
25m/s
泄漏率
3%
四、主要零件材料：
零件名称
阀体
阀板
阀轴
材料
碳钢
碳钢
碳钢、不锈钢
五、工洲牌TD941W电动通风蝶阀主要外形连接尺寸单位（mm）：
DN
D
D1
L
L1
L2
　n-Фd
b
300
405
370
120
716
220
8-12
10
350
455
420
140
786
240
8-14
10
400
505
470
140
924
270
12-18
10
450
570
530
160
999
295
12-18
10
500
620
580
160
1079
325
12-18
10
600
720
680
180
1140
380
16-18
12
700
820
780
180
1240
430
16-18
12
800
920
880
200
1344
490
16-18
12
900
1040
990
200
1444
540
16-18
14
1000
1140
1090
220
1544
590
20-18
14
1100
1240
1190
220
1644
640
20-18
14
1200
1340
1290
240
1744
690
20-18
14
1300
1440
1390
240
1864
760
20-18
16
1400
1540
1490
260
2020
810
24-18
16
1500
1640
1590
260
2120
860
24-18
16
1600
1740
1690
280
2240
980
24-18
16
1700
1840
1790
280
2340
1030
28-22
16
1800
1940
1890
300
2440
1096
28-22
16
1900
2040
1990
300
2540
1146
32-22
16
2000
2150
2090
320
2640
1196
32-26
16
2200
2360
2300
340
3252
1296
36-26
16
2400
2560
2500
360
3452
1396
36-26
18
2600
2760
2700
380
3652
1496
40-26
18
2800
2960
2900
400
3852
1596
40-26
18
3000
3190
3110
400
3896
1698
44-30
18
3200
3390
3310
440
4110
1798
44-30
20
3400
3590
3510
440
4396
1898
48-30
20
3600
3790
3710
480
4636
1998
48-30
20
3800
4000
3910
480
4886
2098
52-30
22
4000
4210
4120
520
5160
2210
52-30
22

一、概述：
工洲牌DVJWR、DVJWy型电子式电动调节(切断)蝶阀采用381R电子式电动执行机构，调节精度高、动作速度快。 DVJWR为电子式电动软密封蝶阀、DVJWy为电子式电动硬密封蝶阀，调节机构采用软密封结构，具有严密特性。该阀结构简单加工方便、易制成大口径、阻力系数小、流通能力大，特别适用于大口径、大流量的场合。
产品型号 DVJWR、DVJWy 连接形式 对夹式、法兰式
公称通径 DN50-2000mm（mm）

一、产品说明：

二、产品概述：

　　 上海工洲公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

三、产品特点：

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
四、主要技术参数：
公称通经DN（mm)
50～2000
50～1600
公称药理PN（MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
五、主要零部件材料：
零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨
六、执行标准：
制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
七、工洲牌D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸单位(mm):
DN
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-Фd
DO
n-Фd
DO
n-Фd
50
43
63
438
125
125
110
4-14
125
4-18
125
4-18
65
46
70
453
125
125
130
4-14
145
4-18
145
4-18
80
46
83
478
125
125
150
4-18
160
8-18
160
8-18
100
52
105
519
125
125
170
4-18
180
8-18
180
8-18
125
56
115
713
325
245
200
8-18
210
8-18
210
8-18
150
56
137
749
325
245
225
8-18
240
8-22
240
8-22
200
60
164
843
325
245
280
8-18
295
8-22
295
8-22
250
68
206
947
363
313
335
12-18
350
12-22
355
12-26
300
78
230
1013
363
313
395
12-22
400
12-22
410
12-26
350
78
248
1046
363
313
445
12-22
460
16-22
470
16-26
400
102
289
1135
363
313
495
16-22
515
16-26
525
16-30
450
114
320
1328
465
439
550
16-22
565
20-26
585
20-30
500
127
343
1226
546
481
600
20-22
620
20-26
650
20-33
600
154
413
1394
546
556
705
20-26
725
20-30
770
20-36
700
165
478
1534
546
556
810
24-26
840
24-30
840
24-36
800
190
525
1159
546
556
920
24-30
950
24-33
950
24-39
900
203
585
1748
617
706
1020
24-30
1050
28-33
1050
38-39
1000
216
640
1805
632
706
1120
28-30
1160
28-36
1170
28-42
1200
254
755
2035
632
706
1340
32-33
1380
32-39
1390
32-48

一、产品说明：

二、产品概述：

　　 作为新一代调速型蝶阀，本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化得模式，根据蝶板不同位置得动作特点，从电动驱动控制上进行了全新的设计。本系列蝶阀采取改变电动装置输入电流的频率，进而调整电动装置的转动速度和输出力矩，以达到控制蝶板开关速度，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。

三、产品用途：

　　 本阀适用于介质为水、海水的管路的　泵出口位置，作为闭路阀兼有止回阀的特性，用以避免和减少管路系统中介质的倒流和水锤冲击，保护管路．对于电厂、水厂等工作电源十分可靠的场合尤其适用。
四、产品特点：

1、电动启闭，具有任意调整、止回和截止功能。操作方便，安全可靠。
2、本阀可连续实现慢开、快开或快关、慢关的动作，并有效的防止了泵出口介质倒流和水锤的产生。
3、节能驱动，与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。
4、安装在泵出口时，本蝶阀同时具有止回啊和闸阀的共同功能，因此可以一阀代两阀，节约安装空间，节省管网造价。
5、流阻小。本阀全开时流阻系数不超过０.３，因此可以节约能源，降低管路的运行费用。
６、当发生事故或停电时，可以通过手动操作控制蝶阀启闭。
五、主要技术参数：
公称压力（MPa）
　0.25
0.6
1.0
公称通经（mm）
1000～2400
800～2400
500～1600
试验压力
强度试验
0.375
0.90
1.5
密封试验
0.275
0.66
1.1
适用介质
水、海水
适用温度（℃）
≤80℃
安装方式
立式、卧式
六、执行标准：
设计制造
法兰连接尺寸
结构长度
压力试验
GB12238
GB2555-2526-8
GB12221
GB/T13927
七、主要零部件材料：
零件名称
材料
备注
阀体、蝶板、端盖
HT200、HT250、QT450-10

阀轴、锥销
2Cr13

阀体密封圈
1Cr18Ni9Ti、2Cr13

蝶板密封圈
NBR、1Cr18Ni9Ti

轴承
SF-1、 SF-2
自润滑
填料
NBR

八、工洲牌DV943X/H电动调速电动蝶阀外形主要外形连接尺寸单位:mm：
PN
DN
L
A
H1
H2
DO
B1
B2
B3
B4
0.25MPa
1000
410
-
817
1303
400
225
709
303
770
1200
470
1200
812
1529
400
225
709
303
760
1400
530
1400
1020
1692
400
225
728
303
760
1600
600
1600
1145
1885
400
275
843
385
778
1800
670
1800
1315
1924
400
275
879
385
792
2000
760
2000
1670
2095
400
275
969
450
856
2200
840
2200
1739
2487
400
430
1103
540
995
2400
910
2400
1699
2595
400
430
1103
540
995
PN
DN
L
A
H1
H2
DO
B1
B2
B3
B4
0.6MPa
800
318
-
667
1190
500
175
583
230
683
900
330
-
745
1245
400
225
709
303
770
1000
410
-
817
1303
400
225
709
303
760
1200
470
1200
912
1529
400
225
728
303
760
1400
530
1400
1041
1693
400
275
843
385
778
1600
600
1600
1145
1885
400
275
879
385
792
1800
670
1800
1346
1924
400
275
969
450
856
2000
760
2000
1670
2095
400
430
1103
540
995
2200
840
2200
1739
2487
400
430
1103
540
995
2400
910
2400
1850
2595
400
430
1103
540
995
PN
DN
L
A
H1
H2
DO
B1
B2
B3
B4
1.0MPa
500
229
-
548
943
500
145
533
162
610
600
267
-
583
985
500
175
583
230
683
700
292
-
612
1075
500
175
583
230
683
800
318
-
677
1190
400
225
709
303
770
900
330
-
745
1245
400
225
709
303
760
1000
410
-
817
1303
400
225
728
303
760
1200
470
1200
948
1529
400
275
843
385
778
1400
530
1400
1158
1692
400
275
879
385
792
1600
600
1600
1285
1885
400
275
969
450
856

一、产品说明：
三偏心硬密封蝶阀系列产品，系我公司1996年开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527－97金属密封蝶阀，GB／T13927－92通用阀门压力试验标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。

二、产品概述：

　　 上海工洲引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
三、产品特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
四、主要技术参数：
公称通经DN（mm)
50～2000
公称药理PN（MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

五、主要零部件材料：
零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨
六、采用标准：
制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
七、工洲牌电动法兰式硬密封蝶阀D943H-10/16/25/电动硬密封蝶阀主要外形连接尺寸(单位:mm)：
公称通经(DN)
主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H1
H
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
50
108
530
112
165
125
4-18
165
125
4-18
165
125
4-18
65
112
530
115
185
145
4-18
185
145
4-18
185
145
8-18
80
114
565
120
200
160
4-18
200
160
8-18
200
160
8-18
100
127
600
138
220
180
8-18
220
180
8-18
235
190
8-22
125
140
640
164
250
210
8-18
250
210
8-18
270
220
8-26
150
140
705
175
285
240
8-22
285
240
8-22
300
250
8-26
200
152
775
200
340
295
8-22
340
295
12-22
360
310
12-26
250
165
945
243
395
350
12-22
405
355
12-26
425
370
12-30
300
178
1070
250
445
400
12-22
460
410
12-26
485
430
16-30
350
190
1140
280
505
460
16-22
520
470
12-26
555
490
16-33
400
216
1210
305
565
515
16-26
580
525
16-26
620
550
16-36
450
222
1335
350
615
565
20-26
640
585
16-30
670
600
20-36
500
229
1415
380
670
620
20-26
715
650
20-30
730
660
20-36
600
267
1605
445
780
725
20-30
840
770
20-33
845
770
20-39
700
292
1844
480
895
840
24-30
910
840
24-36
960
875
24-42
800
318
2040
530
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330
2255
580
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410
2380
650
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470
2640
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
1400
530
2886
850
1675
1590
36-42
1685
1590
36-48
1755
1640
36-62
1600
600
3156
1030
1915
1820
40-48
1930
1820
40-56
1975
1860
40-62
1800
670
3421
1230
2115
2020
44-48
2130
2020
44-56
2195
2070
44-70
2000
760
3685
1350
2325
2230
48-48
2345
2230
48-62
2425
2300
48-70

一、产品说明：

二、产品概述：

　　 上海工洲引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

三、产品特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
四、主要技术参数：
公称通经DN（mm)
50～2000
公称药理PN（MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
五、主要零部件材料：
零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨
六、采用标准：
制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
七、工洲牌D973H-10/16/25/电动对夹式硬密封蝶阀主要外形连接尺寸(单位:mm)：
公称通经(DN)
主要尺寸
对夹式尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H
H1
D1
4-Ф－M
D1
4-Ф－M
D1
4-Ф－M
50
43
530
112
125
Ф18
125
Ф18
125
Ф18
65
46
530
115
145
Ф18
145
Ф18
145
Ф18
80
49
565
120
160
Ф18
160
Ф18
160
Ф18
100
56
600
138
180
Ф18
180
Ф18
190
Ф23
125
64
640
164
210
Ф18
210
Ф18
220
Ф27
150
70
705
175
240
Ф23
240
Ф23
250
Ф27
200
71
775
208
295
M20
295
M20
310
M24
250
76
945
243
350
M20
355
M24
370
M27
300
83
1070
283
400
M20
410
M24
430
M27
350
92
1140
310
460
M20
470
M24
490
M30
400
102
1210
340
515
M24
525
M27
550
M33
450
114
1335
380
565
M24
585
M27
600
M33
500
127
1415
410
620
M24
650
M30
660
M33
600
154
1605
470
725
M27
770
M33
770
M36
700
165
1844
550
840
M27
840
M33
875
M39
800
190
2040
640
950
M30
950
M36
990
M45
900
203
2255
710
1050
M30
1050
M36
1090
M45
1000
216
2380
770
1160
M33
1170
M39
1210
M52
1200
254
2640
890
1380
M36
1390
M45
1420
M52
一、产品[电动伸缩蝶阀]的详细资料：
产品型号：SD943H
产品名称：电动伸缩蝶阀
产品特点：电动传动法兰式伸缩蝶阀,电动传动伸缩蝶阀,法兰式伸缩蝶阀

二、工洲牌SD943H/F/X-6/10/16系列电动伸缩蝶阀连接尺寸：
公称通径
外形尺寸（参考值）
法兰尺寸和螺栓孔尺寸（标准值）
电动装置型号
H
H1
设计最大长度
设计最小长度
设计长度
A
B
0.6MPa
1.0MPa
1.6MPa

毫米
英寸
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d

50
2
80
440
164
138
151
250
255
140
110
88
4-14
165
125
99
4-18
165
125
99
4-18
QB10-1
65
2 1/2
95
445
190
154
172
250
255
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
QB10-1
80
3
98
476
195
163
177
250
255
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
QB10-1
100
4
114
504
227
184
206
250
255
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
QB10-1
125
5
128
550
254
201
215
250
255
240
200
174
8-18
250
210
184
8-18
250
210
184
8-18
QB20-1
150
6
139
652
240
195
225
300
315
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
QB20-1
200
8
174
732
265
215
245
300
315
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
QB60-1
250
10
215
823
295
235
265
300
315
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
QB60-1
300
12
245
877
308
254
282
300
315
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
QB120-1
350
14
270
932
325
271
300
300
315
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
QB120-1
400
16
305
1047
345
283
314
300
315
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
QB250-1
450
18
325
1092
370
314
340
575
615
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
QB250-1
500
20
360
1182
377
316
346
575
714
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
QB250-1
600
24
445
1380
446
388
417
656
714
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
QB500-0.5
700
28
505
1502
445
395
425
656
810
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
QB500-0.5
800
32
560
1545
1060
850
