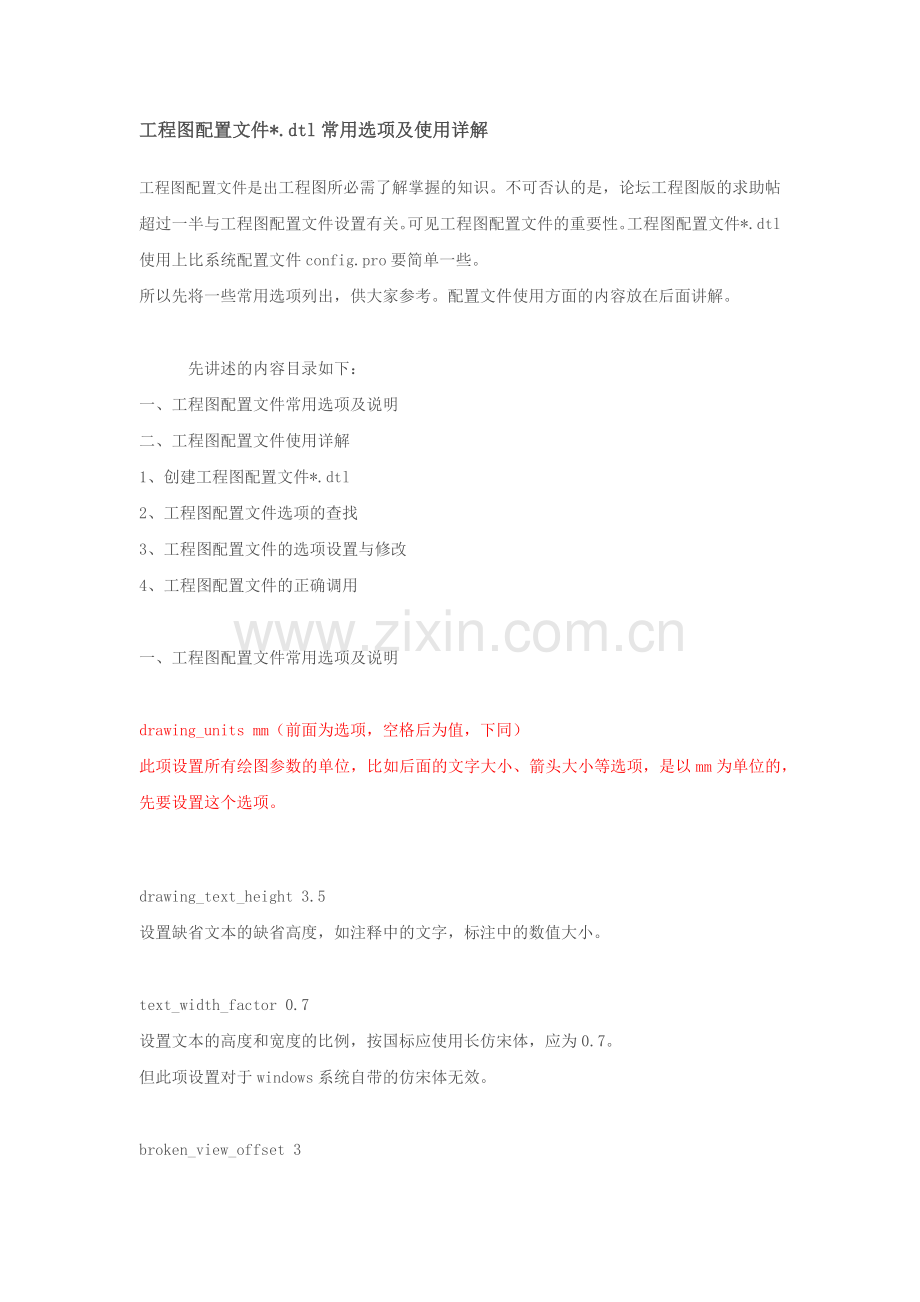

工程图配置文件*.dtl常用选项及使用详解
工程图配置文件是出工程图所必需了解掌握的知识。不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。可见工程图配置文件的重要性。工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。
所以先将一些常用选项列出，供大家参考。配置文件使用方面的内容放在后面讲解。

   先讲述的内容目录如下：
一、工程图配置文件常用选项及说明
二、工程图配置文件使用详解
1、创建工程图配置文件*.dtl
2、工程图配置文件选项的查找
3、工程图配置文件的选项设置与修改
4、工程图配置文件的正确调用

一、工程图配置文件常用选项及说明

drawing_units mm（前面为选项，空格后为值，下同）
此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5
设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7
设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3
设置破断视图两破断线之间的距离

detail_circle_line_style phantomfont
设置详细视图（局部放大图）的边界线的线型，影响打印的粗细

projection_type first_angle
设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）

view_scale_denominator 3600
view_scale_format ratio_colon
上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2
设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

def_xhatch_break_around_text yes
设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）

def_xhatch_break_margin_size 1
设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。

hlr_for_threads yes
thread_standard std_iso_imp_assy
以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示

angdim_text_orientation horizontal
设置标注角度尺寸时，角度的放置方式为水平

blank_zero_tolerance no
设置公差值有一项为0时，是否去掉0。比如尺寸公差中有上偏差+0.02和下偏差0，如果设为yes则只显示+0.02，0不显示

text_orientation parallel_diam_horiz
parallel_dim_placement above
这两项会互相影响，第一项设置标注尺寸时，数值平行于尺寸线，并且直径标注会水平显示。（半径不能），第二项设置标注时数值在尺寸线上面。

tol_display yes
设置公差的显示，此项要配合config.pro中的tol_mode 值nominal使用，且只对后面的建模有效。

default_font simfang
设置缺省文本所使用的字体，比如标注的数值字体，注释的字体等。如按国标应设置为仿宋体。设置仿宋体的方法是，把 windows系统自带的仿宋体文件（在C:WINDOWSFonts 文件夹下面）复制到PROE安装目录textfontschinese_cn下面。并在此项设置。也可以将config.pro中的pro_font_dir选项，指向字体所在的目录。

draw_arrow_style filled
设置箭头为实心箭头

draw_arrow_length 3.5
设置箭头（实心三角形）的长度

draw_arrow_width 1
设置箭头（实心三角形）的宽度

leader_elbow_length 5
设置折弯标注时折弯线的长度，比如水平标注直径时折弯部分的长度

circle_axis_offset 2.5
设置十字交叉的轴线伸出圆边缘的长度，实际操作中十字中心线可以随意拖动长度。

line_style_standard std_iso
设置工程图中文本的缺省颜色，比如标注的数值颜色、注释文字的颜色。
std_iso为标注界线为黄色，但数值为绿色，注释文字也为绿色。
同时控制详细视图、局部视图的边界线颜色为黄色，打印为细实线

sym_flip_rotated_text yes
设置文本方向是否锁定方向不旋转，比如粗糙度的方向。

show_total_unfold_seam　no
设置展开剖面视图中间转折部分是否显示为粗实线，no不显示

后缀零的显示
lead_trail_zeros td_metric则非角度尺寸不显示后缀零
draw_ang_unit_trail_zeros　yes 角度尺寸不显示后缀零
另外由config,pro控制
default_dec_places，控制所有模式中非角度尺寸的小数位数
default_ang_dec_places 控制工程图中角度尺寸的小数位数
二、工程图配置文件使用详解
    工程图的配置文件，可以简单的理解为设置工程图标注样式的文件，比如说箭头大小、文字大小、公差等内容。实际上工程图的配置文件比标注样式的内容要广得多了。它有几百条选项，要搞清楚每一条选项的作用是不容易的，也没必要，我们只要知道常用的几个选项就够用了。
这里介绍工程图配置文件的一些使用方法。
1、创建工程图配置文件*.dtl
*.dtl是指文件名可以是任意的，后缀必须相同。比如可以是123.dtl，也可以是abc.dtl、gb.dtl等等。
和PROE的系统配置文件一样，初学者也许还不知道这个文件怎么来，在哪里？
按以下步骤，你就可以看到工程图的配置文件了。
附件


  这样我们就可以进入到工程图模块了（也就是绘图模块），
紧接着我们在屏幕上右键——属性——绘图选项，进入选项窗口。
或者点击文件——属性——绘图选项也一样，如下图所示


这时就可以看到选项窗口了，和config.pro类似
附件

我们直接把当前设置保存到桌面，如下图所示
附件

这样我们就可以在桌面上看到刚才创建的配置文件了——123.dtl，后缀名是系统自动加的。
这个就是我们要讲工程图配置文件了！工程图里的所有配置都由它来控制！
需要说明的是，刚才的过程只是为了说明这个工程图配置文件的创建过程，
实际上这个配置文件没有经过设置，没有设置单位文字等选项，所以还不能直接调用。

    我们重新进入工程图模块，右键——属性——绘图选项，进入选项窗口。
点击打开，在我们的安装目录text下面找到我们的配置文件，
在讲解config.pro的时候我们也讲过在text目录下有配置文件，工程图配置文件也不例外，
系统为我们准备了一些，后缀名为dtl可以调用。这里我们选用了cns_cn.dtl，如下图所示。
附件

点击打开后，当前就是cns_cn.dtl的配置了，为什么选择cns_cn.dtl呢？
这里我们再补充说明一下，上图中所见到的几个dtl后缀的配置文件。
   cns_cn.dtl——中国大陆标准的配置文件
   cns_tw.dtl——中国台湾标准的配置文件
   din,dtl——德国标准的配置文件
   jis.dtl——日本标准的配置文件
   iso.dtl——国际标准的配置文件
   所以我们选择cns_cn.dtl，因为此标准比较符合国家标准，我们只要稍作修改就可以用了。
如果你不作任何修改，也可以直接保存，或者把text下面的cns_cn.dtl文件复制一份也可以。
一般我们建议将所有PROE的配置文件统一放置在一个文件中，
所以你可以把cns_cn.dtl复制到与config.pro相同位置（比如D:peizhi下面）。
text下面的配置文件直接打开可能会乱码或排序混乱，所以一般建议，在工程图中打开后再另外保存。

2、工程图配置文件选项的查找
     因为工程图配置文件没有查找功能，所以我们只能一个一个的去找。
当然要想找得更快一些，就要用到它的排序了，如下图所示，工程图配置文件有几个排序选项，这里的排序是和config.pro一样的。

     适当的用排序功能，就能较快的查找到相关选项。尤其对于初学者，常常是从帖子上知道有某些选项才去设置，要学会用排序功能。
同时提醒，把选项窗口调一下把各先项说明调出来，方便自己了解选项的用途。
附件

3、工程图配置文件的选项设置与修改
   和系统配置文件config.pro一样，工程图配置文件的选项设置方法也有两种，
即在PROE中修改，和用记事本打开进行修改。如下图所示
附件


4、工程图配置文件的正确调用
   工程图配置文件有了，还要正确调用才能生效。这也是初学者常常忽略的问题。
我们要在config.pro文件中设置选项drawing_setup_file值指定的你工程图配置文件，如D:peizhicns_cn.dtl。
弄懂了config.pro，工程图配置文件就可以依葫芦画瓢了。
我们还注意到工程图配置文件与config.pro文件的区别，看看选项前面，没有电脑、闪电也没有火柴棒啦！
一般来讲，工程图配置选项设置是马上生效的！顶多就回到绘图界面再生一次！

    我们再讲讲怎么用别人的工程图配置文件。
前面讲过，直接在选项窗口打开就可以把配置文件调入进来，再点应用，就可以应用在当前绘图了。
直接把别人的配置文件复制过来，在config.pro指定drawing_setup_file也就可以直接调用了。
这里要还要补充的是如果你只是想试试别人的配置文件，就可以直接应用而不保存。
工程图的配置文件是和工程图保存在一起的！明白这点很重要。
正因为如此，当你有别人的工程图时，只要打开选项窗口，就可以看到当前的配置情况，
你就可以把这一份配置保存下来，占为已用啦！想用他的配置就在config.pro中设置就好了。

  新建工程图时，可以选择套用格式，(选择格式为空,再浏览图框),也可以选择套用模板（使用模板）。
config.pro文件中设置选项drawing_setup_file，新建工程图，使用格式，则配置文件会被调用。
如果使用以前的模板，新的配置文件是不会被调用的，这点大家要特别注意。   工程图配置文件是和工程图绑定在一起的，即使配置好了，以前的工程图也不会改变。
要在模板工程图中，右键——属性——绘图选项，打开新的配置文件并应用才会改变，有些视图可能还需要重新投影。
保存修改好的模板以后调用就可以了。
   新建工程图时，如果是套用以前模板的方法创建，新的配置文件不起作用。
因为模板只是一个普通工程图文件（也就是以前的工程图），要手动去加载新的配置文件（见上一段），并保存这个模板，下次使用才会更新。

PROE2001补充：
用户安装完PROE之后，系统在PROEtext目录下提供工程图配置文件，其中
prodetail.dtl为系统默认的配置文件，
用户要配置prodetail.dtl需要另行配置才能满足我们国家规定的要求
在工程图选项里点文件-属性-绘图选项我一般要改几个东西。
1.proejection_type:fitst_angle 视图第一视角
2.draft_scale:1 比例1：1
3.drawing_units设置绘图单位为毫米：“mm”
这三个其实很重要的，介绍一下（别鄙视我罗嗦哦）
更改第一个，视角第一，因为proe是美国人的软件，默认自然是第三视角法的视
图，我们只有改这个选项，出来的图才是符合我们国家规定的第一视角的图。
改第2个比例，这个也是很重要的，不然出来的图可能是其他比例的图，这样不符
合我们转3D到2D图的效果1：1
更改第三个：自然也是跟软件本身有关系的，外国的是以inch为单位，我们国家
是以“mm”为制图单位，所以很多人出来的图为什么要乘25.4，道理也在这里，
其实何必呢，这里更改了，简直就是一劳永逸。
by the way:其他工程图还有很多可以更改的东西，但是由于鄙人知识不足，我只
要图形，然后在CAD里加工，而不是直接在PROE中出图，所以自然那些更改就不列
入我的选项中来更改了。
以上绘图选项更改好以后，我们接下来要做的事情就是使这些更改能每次启动
PROE之后，都可以自动加载，下面介绍方法。
1.工程图：当更改好绘图选项之后，我们保存的时候命名：prodetail.dtl，记得
，一定要这个名字，PROE才认。
2.在工具-选项里：drawing_setup_file选择prodetail.dtl，也就是我们第一步
所保存的文件。
3.保存命名为config.pro
这样，PROE系统每次启动时都将自动加载配置文件config下的用户工程配置文件
proedetail.dtl.
