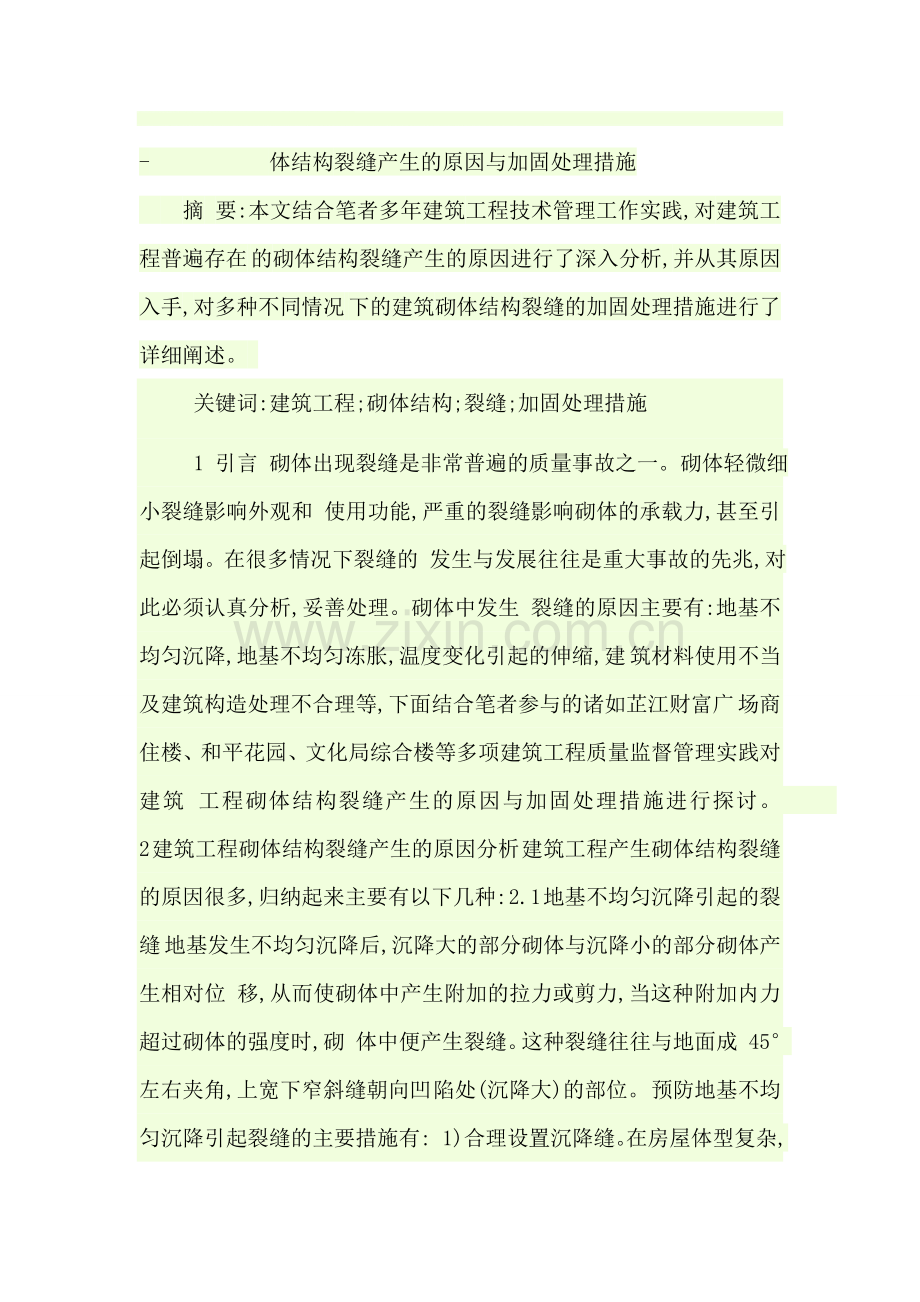

- 体结构裂缝产生的原因与加固处理措施
　　摘 要:本文结合笔者多年建筑工程技术管理工作实践,对建筑工程普遍存在 的砌体结构裂缝产生的原因进行了深入分析,并从其原因入手,对多种不同情况 下的建筑砌体结构裂缝的加固处理措施进行了详细阐述。
关键词:建筑工程;砌体结构;裂缝;加固处理措施
1 引言 砌体出现裂缝是非常普遍的质量事故之一。砌体轻微细小裂缝影响外观和 使用功能,严重的裂缝影响砌体的承载力,甚至引起倒塌。在很多情况下裂缝的 发生与发展往往是重大事故的先兆,对此必须认真分析,妥善处理。砌体中发生 裂缝的原因主要有:地基不均匀沉降,地基不均匀冻胀,温度变化引起的伸缩,建 筑材料使用不当及建筑构造处理不合理等,下面结合笔者参与的诸如芷江财富广 场商住楼、和平花园、文化局综合楼等多项建筑工程质量监督管理实践对建筑 工程砌体结构裂缝产生的原因与加固处理措施进行探讨。 2 建筑工程砌体结构裂缝产生的原因分析 建筑工程产生砌体结构裂缝的原因很多,归纳起来主要有以下几种: 2.1 地基不均匀沉降引起的裂缝 地基发生不均匀沉降后,沉降大的部分砌体与沉降小的部分砌体产生相对位 移,从而使砌体中产生附加的拉力或剪力,当这种附加内力超过砌体的强度时,砌 体中便产生裂缝。这种裂缝往往与地面成 45°左右夹角,上宽下窄斜缝朝向凹 陷处(沉降大)的部位。 预防地基不均匀沉降引起裂缝的主要措施有: 1)合理设置沉降缝。在房屋体型复杂,特别是高度相差大时,应设沉降缝,沉 降缝应从基础开始分开,且有足够的宽度,施工中保持缝内清洁,应防止碎砖、砂 浆等东西杂物落入缝内。 2)加强上部的刚度和整体性,提高墙体的抗剪能力,这样可适应甚至调整地 基的不均匀沉降。减少建筑物端部的门窗洞口,增大端部洞口到墙端的墙体宽度, 加强圈梁布置都可加强结构的整体性。 3)加强地基验槽工作,发现有不良地基应及时妥善处理,然后才可进行基础 施工。4)不宜将建筑物位置在不同刚度的地基上,如同一区段建筑,一部分用天然 基础,一部分用桩基等,必须采用不同地基时,要妥善处理,进行必要的计算分 析。
　　2.2 地基冻胀引起的裂缝 地基土上层温度降到 0℃以下时,冻结层中形成冰部开始冰结,下部水由于 毛细管作用不断上升在冻结层中形成冰晶,体积膨胀,向上隆起的程度与冰结层 厚度及地下水位高低有关,一般隆起可达 6mm 至几十毫米,其折算冻胀力可达 2MPa×10MPa,而且往往是不均匀的,建筑物的自重往往难以抗拒,因而建筑的某 一局部就被顶了起来,和地基不均匀沉降类似,引起房屋开裂。 这类冻胀裂缝的寒冻地区的一、二层小型建筑物中很常见。若设计人员对 冻胀危害性认识不足,认为是小建筑,基础埋浅一点就可以了,或者施工人员素质 欠佳,遇到冻土很坚硬,难以开挖,就擅自抬高基础埋深,从而造成冻胀裂缝。 防止冻胀引起裂缝的主要措施有: 1)一定要将基础的埋置深度到冰冻线以下,不要因为是中小建筑或附属结构 而把基础置于冰冻线以上,有时,设计人员对室内隔墙基础因有采暖而未置于冰 冻线以下,应注意在施工时,或交付使用前即有冻胀的可能,应采取适当措施。 2)当基础不能做到冰冻线以下时,应采取换土(换成非冻胀土)等措施消除土 的冻胀。 3)用单独基础、基础梁承担墙体重量时,基础梁下面应留有一定孔隙防止上 面冻胀顶裂缝基础和砖墙。 2.3 温度差引起的裂缝 热胀冷缩是绝大多数物体的基本物理性能,砌体也不例外,由于温度变化不 均匀使砌体产生不均匀收缩,或者砌体的伸缩受到不均匀的约束,则会引起砌体 开裂。常见的是砌体长度过长,砌体伸缩在上层大而在基础处小而引起开裂,故 应按规范要求设置伸缩缝。
　　此外,由于混凝土屋盖,混凝土圈梁与砌体的温度膨胀系数不同在温度变化 时会使墙体产生裂缝。 防止温度变化引起裂缝的主要措施有: 1)按照国家颁布的有关规定,根据建筑物的实际情况(如是否采暖,所处地点 温度变化等)设置伸缩缝。 2)在施工中要保证伸缩缝的合理作法,使之能起作用。 3)屋面如为整浇混凝土,或虽为装配式屋面板但其上有整浇混凝土面层,则 要留好施工带,待一段时间再浇筑中间混凝土,这样可避免混凝土收缩及两种材 料因温度线胀系数不同而引起的协调变形,从而避免裂缝。 4)在屋面保温层施工时,从屋面结构施工完到做完保温层之间有一段时间隔, 这期间如遇高温季节则易因温度变化急剧而致裂,故屋面施工最好避开高温季 节。 5)遇有长的现浇屋面混凝土挑檐,可分段施工,预留伸缩缝,以避免混凝土伸 缩对墙体的不良影响。 2.4 建筑材料使用不当 不少砌体结构由于使用渣砖而产生裂缝,由于渣砖的原材料及生产工艺与普 通粘土砖不同,其线膨胀系数与粘土砖亦不同。通过对诸多开裂砌体的统计分析, 使用渣砖的砌体极易产生裂缝。 不少砌体结构由于墙体布置不当,构造柱设置不合理,梁垫设计不合理等造 成砌体的开裂。 3 建筑工程砌体结构裂缝处理与加固措施 在砌体裂缝出现的原因分析清楚以后,则应按裂缝砌体的危害程度采用不同 的加固补救措施。本文侧重用例子来说明砌体,砖过梁等砌体构件的补强加固方 法。 3.1 裂缝较细,裂缝数量较少时 当裂缝较细,裂缝数量较少,但裂缝已基本稳定时,可采用灌浆加固方法。对 灌浆加固的强度,必要时可做试验。试验的方法是,用同样的材料做两个或四个 试验体柱。分为两组,一组用压力机先压浆,再灌浆。然后对两组砌体柱作破坏 试验,进行对比,如灌浆补强的砌体与原砌体强度基本相同,则认为补强合格。根 据以往的试验表明,灌浆加固后的砌体可以达到甚至超过原砌体的强度。 灌浆用的材料有纯水泥浆、水泥砂浆、水玻璃砂浆或水泥石灰浆,见表 1。 当砌体修补中,可用纯水泥浆,因纯水泥浆的可灌性较好,可顺利地贯通外露的孔
　　隙,对于宽度为 3mm 左右的裂缝可以灌实。若裂缝宽度为大于 5mm 时,可采用水 砂浆。裂缝细小时,可采用压力灌浆。下面给出一些灌浆材料配合比,可供参 考。表中稀浆一栏适用于 0.13mm～1mm 宽的裂缝;稠浆适用于 1mm～5mm 的裂缝; 砂浆适用于宽度大于 5mm 的裂缝。 以纯水泥浆补强为例,其施工顺序为: 步骤一,清理裂缝,使裂的通道贯通无堵塞 步骤二,用加有促凝剂的 1:2 水泥砂浆嵌缝,以避免灌浆时,浆体外溢; 步骤三,用电钻或手锤在裂缝偏上端制成灌浆洞孔,或灌浆嘴; 步骤四,用 1:10 的稀水泥浆冲洗裂缝一遍,并检查裂缝通道的流通情况,同 时将裂缝周边的砌体润湿; 步骤五,灌入 3:7 或 2:8 的纯水泥浆; 步骤六,将裂缝补强处局部养护,见图 1。 施工时用压力灌浆。其顺序与上述相仿,但须增加在嵌缝后,用 0.12MPa～ 0.0125MPa 的压缩孔气检查通道泄漏程度,如泄漏太大,应补漏封闭。 对于水平的通长裂缝,可沿裂缝钻孔,做成销键,以加强两边砌体的共同作 用。销键直径 25mm,间距 250mm～300mm,深度可以比墙厚小 20mm～25mm。做完 销键后再进行灌浆,灌浆方法同上,见图 2。 3.2 裂缝较宽但数量不多时 裂缝较宽但数量不多时,可在裂缝相交的灰缝中,用高标号砂浆和细钢筋填 缝,也可用块体嵌补法,即在裂缝两端及中部用钢筋混凝土楔子或扒锯加固。楔 子或扒锯可与墙体等厚,或为墙体厚度的 1/2 或 2/3,见图 3。 3.3 裂缝较多时 当裂缝较多时,可用局部钢筋网外抹水泥砂浆予以加固。钢筋网可用 Φ 6@100～300(双向)或 Φ 4@100～200。用混凝土楔子或膨胀螺栓固定于墙体上, 楔子或螺栓间距 500mm 左右,应梅花型布置。施工前墙体抹灰应刮干净,抹水泥 砂浆前应将砌体润湿,抹水泥砂浆后应养护至少 7d。 3.4 因受水平推力,不均匀沉降和温度变化引起裂缝时 墙体因受水平推力,不均匀沉降,温度变化引直伸缩等原因而发生外闪,墙体 产生较大的裂缝或命名外纵墙与内横墙拉结不良时,可用钢筋或型钢拉杆予以加 固。
　　如采用钢筋拉杆,宜通长拉结,并沿墙两边设置。较长的拉杆中间应加法兰 螺丝,以便拧紧栏杆,拉杆接长时应采用焊接。露在墙外的拉杆或垫板螺帽,可适 当作建筑处理。拉杆和垫板都要涂防锈漆。在拉结水平层处,可以增设外圈梁, 以增强加固效果。钢筋的直径可采用如下:当一开间加一道拉杆时为 2Φ 16(房 屋进深 5m～7m),2Φ 18(房屋进深 8m～10m), 2Φ 20(房屋进深 11m～14m),其相 应的垫板尺寸可按表 2 采用。 3.5 墙体开裂比较严重时 墙体开裂比较严重,为了增加房屋的整体刚性,则可以在房屋墙体一侧或两 侧增设钢筋混凝土圈梁。圈梁用的混凝土强度等级为 C15～C20,截面至少 120mm×180mm,配筋可采用 4Φ 10～4Φ 14,钢筋 Φ 6@200～250,每隔 1.5m～ 2.5m(应有牛腿或螺栓)锚固件等伸进墙内与墙拉结好,并承受圈梁自重。浇筑圈 梁时应将墙面凿毛、润水,以加强粘结。 3.6 砌体过梁裂缝 对砌体过梁的裂缝,可采取增设钢筋 2Φ 16,填补高强度砂浆(M10 以上),或 增加钢筋混凝土过梁的方法。 4 结语 综上所述,由于我国现在正推广各种新型节能墙体砌块材料,砌体结构开裂 的情况和问题愈来愈多,原因也愈来愈复杂,只有严格执行有关砌体规范,从生 产、设计,施工,监督等方面层层把关采取合理有效的控制措施,就能有效控制砌 块墙体开裂的质量通病,消除墙体结构质量安全隐患。 参考文献: [1] 混凝土小型空心砌块建筑技术规程.JGJ/T12004[S].北京,中国建筑工 业出版社,2004. [2] 砌体结构设计规范.GBJ3-88[S]. [3] 文竹.住宅建筑构造破坏预防 100 例[M]哈尔滨,黑龙江科学技术出版 社,2004.
