汽车底盘基本结构认识文档幻灯片.ppt

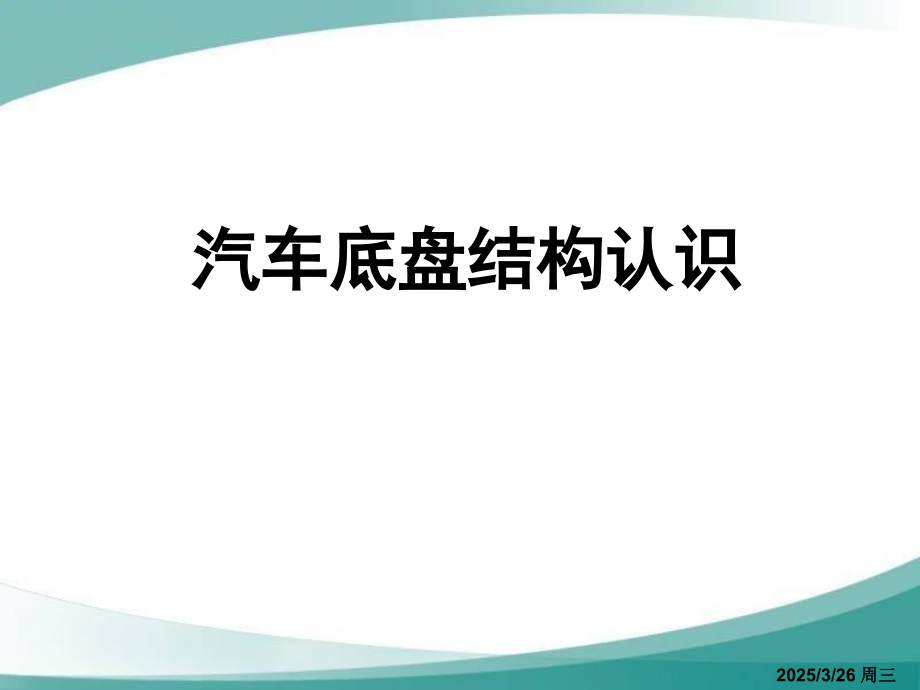

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,汽车底盘结构认识,2025/3/26 周三,汽车的组成,汽车是由多个现代装置和机构组成的。不型同号、不同类型及不同厂家生产的汽车其基本构造都是由,发动机,、,底盘,、,电器设备,和,车身,四大部分组成。,2025/3/26 周三,底盘基本结构,底盘的功用是接受发动机的动力，使汽车产生运动，并保证汽车按照驾驶员的操纵正常行驶。它一般由,4,部份组成。,传动系,行驶系,转向系,制动系,行车制动,+,驻车制动,+,辅助制动,底,盘,离合器,+,变速器,+,传动轴,+,驱动桥,传动系统,转向系统,方向盘,+,转向机,+,传动杆系,车架,+,悬架,+,前后桥,制动系统,行驶系统,支承、安装发动机及其各,部件，形成汽车的整体造型,接受发动机动力，使车辆,运动，保证正常行驶,结构,结构,结构,结构,功用,底盘基本结构,2025/3/26 周三,1.,传动系,将发动机的动力传递给驱动车轮，包括,离合器,、,变速器,、,传动轴,、,主减速器,及,差速器,、,半轴,。,2025/3/26 周三,汽车传动系的布置方案,根据驱动轮的位置和数量车辆的驱动方式可以分为以下几种形式：,发动机前置后轮驱动（,FR,）,发动机前置前轮驱动（,FF,）,发动机后置后轮驱动（,RR,）,发动机中置后轮驱动（,MR,）,全轮驱动（,nWD,）,2025/3/26 周三,发动机前置后轮驱动（,FR,）,瑞典沃尔沃,现已被吉利收购,德国宝马,2025/3/26 周三,发动机前置前轮驱动（,FF,）,德国大众,德国欧宝,2025/3/26 周三,发动机后置后轮驱动（,RR,）,德国保时捷,2025/3/26 周三,发动机中置后轮驱动（,MR,）,德国保时捷,2025/3/26 周三,全轮驱动（,nWD,）,日本斯巴鲁全系为全时四驱,德国奥迪,A8,2025/3/26 周三,2.,行驶系,2025/3/26 周三,2.,行驶系,支持全车并保证车辆正常行驶，包括,车架,、,车桥,、,悬架,及,车轮,。,行驶系统,2025/3/26 周三,轿车车架,货车车架,车 架,2025/3/26 周三,转向桥,转向驱动桥,支持桥,车 桥,2025/3/26 周三,独立悬架,悬 架,非独立悬架,2025/3/26 周三,悬挂类型,前桥结构,-,普通型,麦弗逊式前悬,前悬挂类型,2025/3/26 周三,悬 架,前桥结构,-,四方架型,双,A,臂式前悬,多控制杆式前悬,前悬挂类型,2025/3/26 周三,悬挂类型,后悬挂类型,后桥结构（整体式）,2025/3/26 周三,后桥结构（双连杆独立式）,后悬挂类型,悬挂类型,2025/3/26 周三,车轮与轮胎,车轮与轮胎是汽车行驶中重要,部件，其功用是：支承整车的质量；,缓和由路面传来的冲击力；通过轮,胎通路面存在的附着力来产生驱动,力和制动力；产生平衡汽车转向行,驶时的离心力的侧抗力，在保证汽,车正常转向行驶的同时，通过轮胎,产生的自动回正力矩，使车轮保持,直线行驶的方向；承担越障提高通,过性的作用。,按照连接部分的构造，车轮可,分为两种主要型式：辐板式和辐条式。,车轮与轮胎,1-,车轮螺栓,2-,气门嘴,3-,车轮饰板,4-,轮辐板,5-,轮辋,6-,于午线轮胎,7-,平衡块及夹子,1-,挡圈,2-,轮辋,3-,辐板,4-,气门嘴伸出口,辐板式车轮,这种车轮如图所示，由挡圈、轮辋、辐板和气门嘴伸出口组成。为了减轻轿车车轮质量，辐板选用较薄材料。将辐板冲压成起伏形状，可以提高刚度。辐板上开有若干孔，用以减轻质量，同时有利于制动器散热，安装时也便于用手拿车轮。冲压制成的一般用于轿车，与轮毂一起铸造的，主要用于重型汽车。,1-,轮辋,2-,衬块,3-,螺栓,4-,辐条,5-,配合锥面,6-,轮毂,辐条式车轮，其轮辐由钢丝辐条编而成，一般用在赛车和高级轿车上。另一种是和轮毂铸成一体的铸造辐条如图（,b,），一般装在重型汽车上。,辐条式车轮,车轮与轮胎,轮胎的识别,车轮与轮胎,3.,转向系,使汽车按驾驶员选定的方向行驶。,由,转向操纵机构,、,转向器,及,转向传动装置,组成。,分为,动力转向,式,非动力转向,式。,2025/3/26 周三,转向盘,转向轴,转向万向节,转向器,转向摇臂,转向直拉杆,转向节臂,梯形臂,横拉杆,转向梯形,非,动,力,转,向,2025/3/26 周三,动力转向系,转向直拉杆,转向节臂,转向摇臂,转向器,转向减振器,转向横拉杆,转向油罐,转向油泵,转向控制阀,转向油管,2025/3/26 周三,4.,制动系,使行驶中的汽车按照驾驶员的要求进行强制,减速甚至停车,；,使已停驶的汽车在各种道路条件下,(,包括在坡道上,),稳定驻车,；,使下坡行驶的汽车,速度保持稳定,。,2025/3/26 周三,制动系统组成,2025/3/26 周三,制动器的类型,盘式制动器,鼓式制动器,目前市场上的轿车一般采用,前盘后鼓式,的形式，除此之外也有一部分汽车四轮均采用,盘式制动器,2025/3/26 周三,驻车传动机构组成,1.,操纵杆,2.,平衡杠杆,3.,拉绳,4.,拉绳调整接头,5.,拉绳支架,6.,拉绳固定夹,7.,制动器,2025/3/26 周三,小结,汽车底盘概述,汽车传动系统,汽车制动系统,汽车行驶系统,汽车转向系统,2025/3/26 周三,我的底盘我做主,2025/3/26 周三,
