卫生间管道预留洞统一做法
卫生间管道预留洞是管道安装的重要环节，预留洞易出现套管固定不牢，移位现象，影响下道工序,也给卫生间防水留下了隐患。为此我们对“预留洞模具”进行了改进，可采取以下两种形式。
模具1（见图）采用壁厚不小于4mm，高度200mm的钢套管制作，直径比所安装管径大两个规格，螺栓长300mm、Φ16mm，底、盖采用5mm厚的钢板焊于模具两端，手把长80mm、Φ16mm焊于螺栓上，提把用Φ8的钢筋煨成半圆形焊接在套管外侧。
模具2（见图）为活盖，螺栓长度80mm，提把用Φ8的钢筋煨成半圆形焊接在套管内侧，其他同模具1。
首先确定卫生器具的型号和规格，再根据图纸绘出卫生间预留洞的平面尺寸图。固定模具时，先在模板上准确画出定位十字线钻约直径20mm的孔，再将模具底部螺栓孔对准模板的定位孔，用Φ16mm螺栓通过底部定位孔将模具固定到模板上，定位偏差应小于5毫米。混凝土强度达到初凝后，能上人时将套管拔出。排水管安装时，若由于墙体偏差，需要扩大时将预留孔向所需的方向扩展即可。二次使用前进行清理保养。经工程实践用该方法留洞位置准确，既确保了施工质量又提高了施工效率。

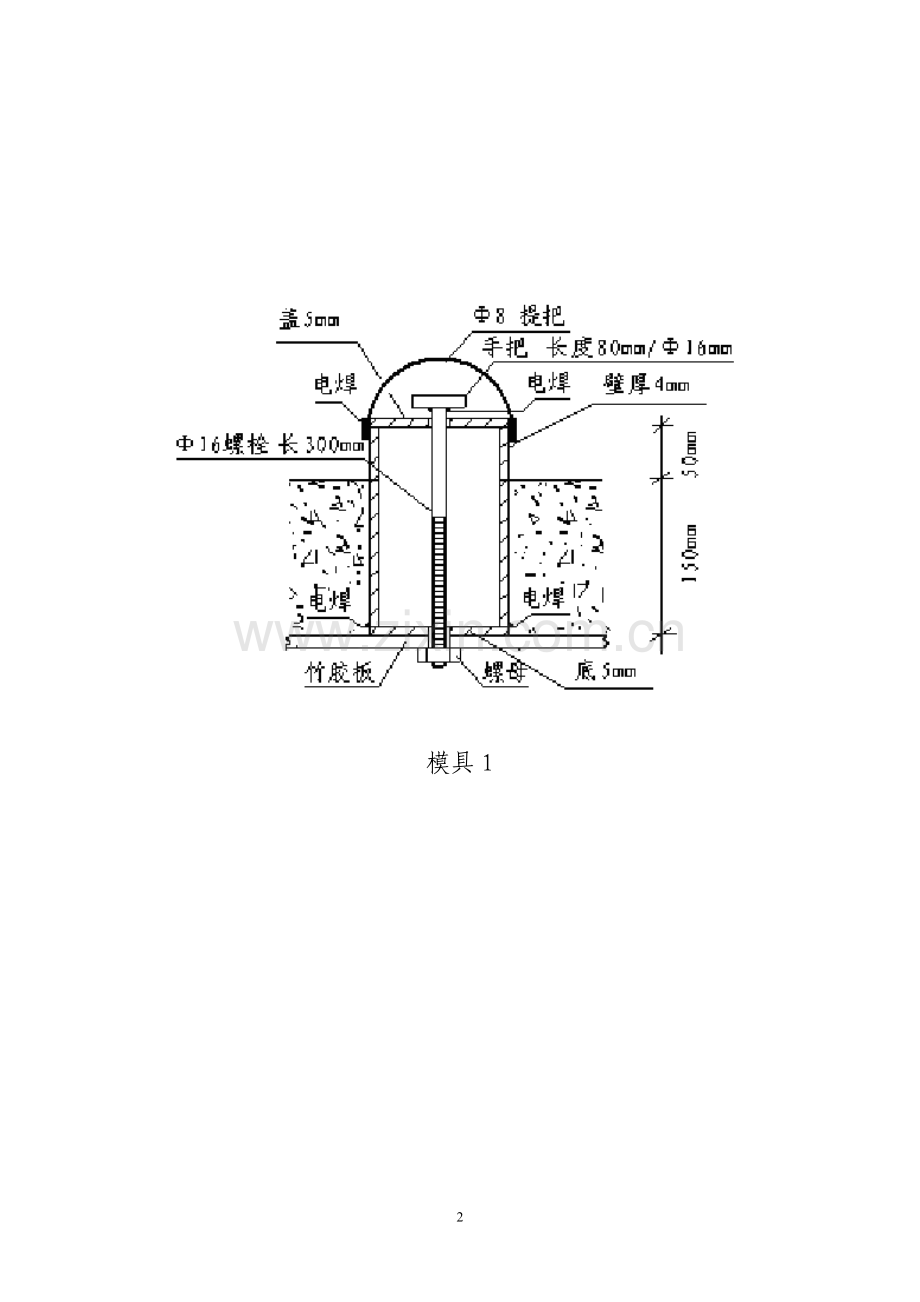

模具1

模具2

管道预留洞应用实例
