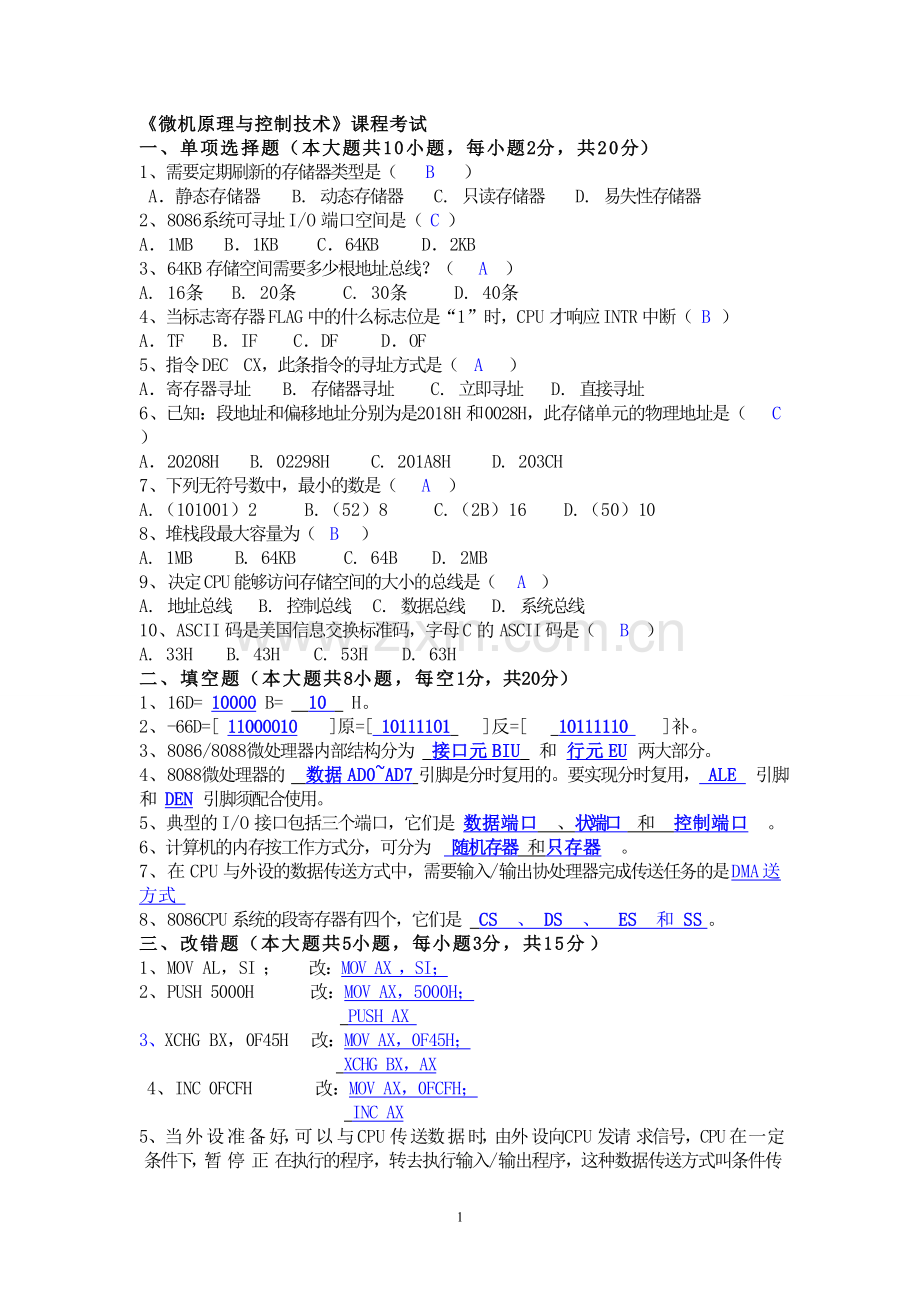

《微机原理与控制技术》课程考试
一、单项选择题（本大题共10小题，每小题2分，共20分）
1、需要定期刷新的存储器类型是（ B ）
A．静态存储器 B. 动态存储器 C. 只读存储器 D. 易失性存储器
2、8086系统可寻址I/O端口空间是（ C ）
A．1MB B．1KB C．64KB D．2KB
3、64KB存储空间需要多少根地址总线？（ A ）
A. 16条 B. 20条 C. 30条 D. 40条
4、当标志寄存器FLAG中的什么标志位是“1”时，CPU才响应INTR中断（ B ）
A．TF B．IF C．DF D．OF
5、指令DEC CX，此条指令的寻址方式是（ A ）
A．寄存器寻址 B. 存储器寻址 C. 立即寻址 D. 直接寻址
6、已知：段地址和偏移地址分别为是2018H和0028H，此存储单元的物理地址是（ C ）
A．20208H B. 02298H C. 201A8H D. 203CH
7、下列无符号数中，最小的数是（ A ）
A.（101001）2 B.（52）8 C.（2B）16 D.（50）10
8、堆栈段最大容量为（ B ）
A. 1MB B. 64KB C. 64B D. 2MB
9、 决定CPU能够访问存储空间的大小的总线是（ A ）
A. 地址总线 B. 控制总线 C. 数据总线 D. 系统总线
10、ASCII码是美国信息交换标准码，字母C的ASCII码是（ B ）
A. 33H B. 43H C. 53H D. 63H
二、填空题（本大题共8小题，每空1分，共20分）
1、16D= 10000 B= 10 H。
2、 -66D=[ 11000010 ]原=[ 10111101 ]反=[ 10111110 ]补。
3、8086/8088微处理器内部结构分为 接口元BIU 和 行元EU 两大部分。
4、8088微处理器的 数据AD0~AD7 引脚是分时复用的。要实现分时复用， ALE 引脚和 DEN 引脚须配合使用。
5、典型的I/O接口包括三个端口，它们是 数据端口 、状端口 和 控制端口 。
6、计算机的内存按工作方式分，可分为 随机存器 和只存器 。
7、在CPU与外设的数据传送方式中，需要输入/输出协处理器完成传送任务的是 DMA 送方式
8、8086CPU系统的段寄存器有四个，它们是 CS 、 DS 、 ES 和 SS 。
三、改错题（本大题共5小题，每小题3分，共15分）
1、MOV AL，SI ； 改：MOV AX ，SI；
2、PUSH 5000H 改：MOV AX，5000H；
PUSH AX
3、 XCHG BX，0F45H 改：MOV AX，0F45H；
XCHG BX，AX
4、INC 0FCFH 改：MOV AX，0FCFH；
INC AX
5、 当 外 设 准 备 好 ，可 以 与 CPU传 送 数 据 时，由 外 设 向 CPU发请 求信号，CPU在 一 定 条 件 下，暂 停 正 在 执 行 的程序，转去执行输入/输出程序，这种数据传送方式叫条件传送方式。
改：当 外 设 准 备 好，可 以 与 CPU传 送 数 据 时，由 外 设 向CPU发请求信号，CPU
在一 定 条 件 下，暂 停 正 在 执 行 的 程 序，转去执行输入/输出程序，这种数据传送方式叫中断传送方式
四、简答题（本大题共2小题，每小题5分，共10分）
1、什么是I/O端口？它与I/O接口有何关系？
答：I/O端口是指I/O接口电路中能被CPU直接访问的寄存器或某些特定器件（如触发器或锁存器等）。一个I/O接口电 路 中 可 能 有一个或若干 个 端 口，如 命 令 口、状 态 口、数 据 口 等；而且I/O端口都有确切的地址（或编号）。
2、何谓全译码电路？何谓部分译码电路？
答：I/O 电 路 中 只 有 部 分 地 址 信 号 参 加 译 码，该 电 路 称 为 部 分 译 码 电 路。部 分译 码 电 路 简 单，使 用 地 址 线 少，但 译 出 的 地 址 有 重 叠。
I/O电路中所有地址线 都 参加了译码，该电 路 称 为 全 译 码 电 路。全 译 码 电 路中 译 出 的 地址是唯一的，不会产生地址重叠.
五、综合编程题（本大题共2小题，共20分）
1、正 确 填 写 适 当 指 令，完 成 程 序 功 能。（每空2分，共8分）
在 以 地 址VAR开始的连续存储单元中，存放两个无符号数X1 和 X2，找出其中大数存入MAX单元中。
DATA SEGMENT
VAR DW X1, X2
MAX DW ?
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE, DS:DATA
START: MOV AX, DATA
MOV DS, AX
MOV AX, VAR
CMP AX, VAR+2

JNC NEXT
MOV AX, VAR+2
NEXT: MOV MAX, AX
HLT
CODE ENDS
END START
2、在数据段中存放两 个 32 位无符号数DATA1和DATA2，编写代码段源程序，计算 两 数 之 和，结果存放于RESULT单元中。（12分）
DATA SEGMENT
DATA1 DD 12345678H
DATA2 DD 3A55BC00H
RESULT DD ?
DATA ENDS
STACK SEGMENT STACK
DW 128 DUP (0)
STACK ENDS „„（续写代码段汇编语言源程序

代码段源程序如下：
CODE SEGMENT
ASSUME CS: CODE, DS: DATA, SS: STACK
START: MOV AX, DATA
MOV DS, AX
MOV AX, WORD PTR DATA1
ADD AX, WORD PTR DATA2
MOV WORD PTR RESULT, AX
MOV AX, WORD PTR DATA1+2
ADC AX, WORD PTR DATA2+2
MOV WORD PTR RESULT+2, AX
CODE ENDS
END START
六、硬件电路设计（本大题1小题，共15分）
设某微机系统的内存由地址连续的16KB静态RAM组成。系统CPU为8088，存储器芯片使用8K×4的RAM芯片，内存起始地址为88000H，采用全地址译码方式对其译码。 试求：①完成存储器扩展电路设计，画出SRAM与CPU的连线。
②写出每组芯片的地址范围。（⑴和⑵芯片为Ⅰ组，⑶和⑷芯片为Ⅱ组）
答： ②第1组芯片的地址范围是88000H～89FFFH，第2组芯片的地址范围是8A000H～8BFFFH。
一、填空题
1、当CPU的INTR引脚接收到高电平信号，并且中断允许标志IF= 1 时，CPU响应可屏蔽中断。
2、CPU与外设进行数据传输，控制方式有 程序控制 、直接存储器存取（DMA）控制 、 中断控制 和I/O处理机控制 四种方式。
3、半导体存储器按存取方式分，分为__随机存取存储器（RAM 和 只读存储器（ROM） 4、利用电容存储电荷的原理来保存信息的随机存储器是动态RAM（DRAM
，它需要设置专门的外部控制电路进行__刷新__操作。
5、一个无符号数F0H，二进制表示为 11110000 B，八进制表示为 360 O，十进制表示为 240D，压缩的BCD码表示为 001001000000 BCD。
6、8086/8088CPU内部存储空间的物理地址范围为 00000H-FFFFFH 。
7、计算机系统中，只有8086/8088CPU一个微处理器，8086/8088CPU工作模式是 最小模式 。
8、8086CPU地址锁存允许信号引脚是ALE 。
9、8086/8088CPU的内存分为四个逻辑段，它们是数据段 、 代码段 、 附加段和堆栈段 。
10、Intel 8086CPU的存储器有奇存储器体和偶存储器体之分，分别由 BHE 信号和
A0 信号作为选通线。

一、填空题（本大题共9小题，每空2分，共30分）
1、计算机存储信息的最小单位是 字节 。
2、有一数据段装入内存后，当DS=095FH时，某单元的物理地址是11820H，则IP= 8230H 若DS=2F5FH，该单元的物理地址是 37820H 。
3、（10010010）压缩BCD码= 92 D= 1011100 B= 5C H。
4、8086CPU微机系统的I/O端口编址方式采用 独立编址方式 ，访问I/O端口的寻址方式采用 直接寻址 和 DX寄存器间接寻址 两种。
5、[01111100]补=（ 01111100 ）原=（ 124 ）10。
6、8086/8088CPU芯片，INTR引脚的定义为 可屏蔽中断请求信号输入端。
7、微处理器的最基本工作单位时间是时钟周期 。
8、用户程序装入内存后，SS=095BH，SP=40H，栈 底 部 物 理地址是 095EFH 。
9、需 要 定 期 刷 新 的 存 储 器 类 型 是 动态存储器 。
二、判断题（判断下列指令正确性，如果错误，请说明错误的理由）
1、MOV SS,CS 答：错，段寄存器间不能传送。
2、POP CS 答：错，POP指令的操作数不能为CS
3、ADD AX,5 答：对
4、SUB BL,0F10H 答：操作数类型不一致。
5、IN AX,1234H 答：输入输出指令，当端口地址大于255时，应用DX作为间接寻址。
三、简答题（本大题共3小题，每小题5分，共15分）
1、什么是微机的双总线结构？
答 ： 在 微 机 的 双 总 线 结 构 中，存 储 器 和 I/O接口各有一组总线与CPU相连，CPU可分别在两组总线上同时与存储器和I/O接口交换信息，提高了总线 的数据传输效率。
2、8086/8088 CPU的微机系统有哪两种工作方式？这两种工作方式的主要特点是什么？
答：两种工作方式：最小方式和最大方式。当M N/MX引 脚 接+5V时，CPU处于最小方式，即单处理器系统方式，它适合于较小规模的应用。当MN／MX引脚接地时，CPU处于最大方式，在最大方式系统中，一般包含两个或多个微处理器，8086/8088为主处理器，其他的为 协 处 理 器 或I/O处理器。
主要特点：在最大方式中外加有8288总线控制器，通过它对CPU发出的控制信号进行变换和组合，得到对存储器和I/O端 口的读／写信号及对锁存器、总线收发器的控制信号，使总线 控 制 功 能 更加完善，在最小方式中所有总线控制信号都是由CPU发 出 的。
3、 下列指令执行后，请计算寄存器AX中的值，并判断标志寄存器FLAG中， SF、ZF、CF、OF的 值 MOV BX,5439H ADD BX,456AH
答：AX=99A3H, SF=1，ZF=0，CF=0，OF=1
四、综合编程题（本大题共3小题，共28分）
1、按要求编写程序。将字节变量NUMB中的内容与NUMB+1中的内容互换。（使用交换指令，字传送）（9分）
答：MOV AX,WORD PTR NUMB
XCHG AL,AH
MOV WORD PTR NUMB,AX

2、下列程序段中各指令执行后，请依次写出寄存器AX的值。(以十六进制数表示)
MOV AX,8000H
OR AX,3FDFH
ADD AX,0EBEEH
XCHG AH,AL
SAL AX,1
寄存器AX的值依次是AX= 8000H ，AX= BFDFH ，AX= ABCDH ，AX=CDABH ，AX=9B56H
3、正确填写适当指令，完成程序功能。
将DATA1中定义的无符号数乘以20，结果存放入RESULT单元中。
DATA SEGMENT
DATA1 DB X1
RESULT DW ?
DATA ENDS
CODE SEGMENT
ASSUME CS: CODE,DS: DATA
START: MOV AX,DATA
MOV DS,AX
(MOV AL, DATA1）
MOV AH,00H
MOV CL,2
（SHL AX,CL)
MOV DX,AX
SAL AX,CL
（ADD AX,DX）
MOV RESULT,AX
CODE ENDS
END START

五、硬件电路设计（本大题1小题，共
已知：某16位微机系统的CPU与RAM连接的部分示意图如图所示，若RAM采用每片容量为2K×2位的芯片，试回答下列填空问题。
（1） 根据题意，本系统需该种芯片( 8 )片。
（2）由74LS138的5Y端和6Y端分别引出线连至RAM1和RAM2两组芯片的CS 端，则
RAM1的地址范围分别是( FA800H～FAFFFH )；RAM2的地址范围分别是 ( FB000H～FB7FFH )

5
