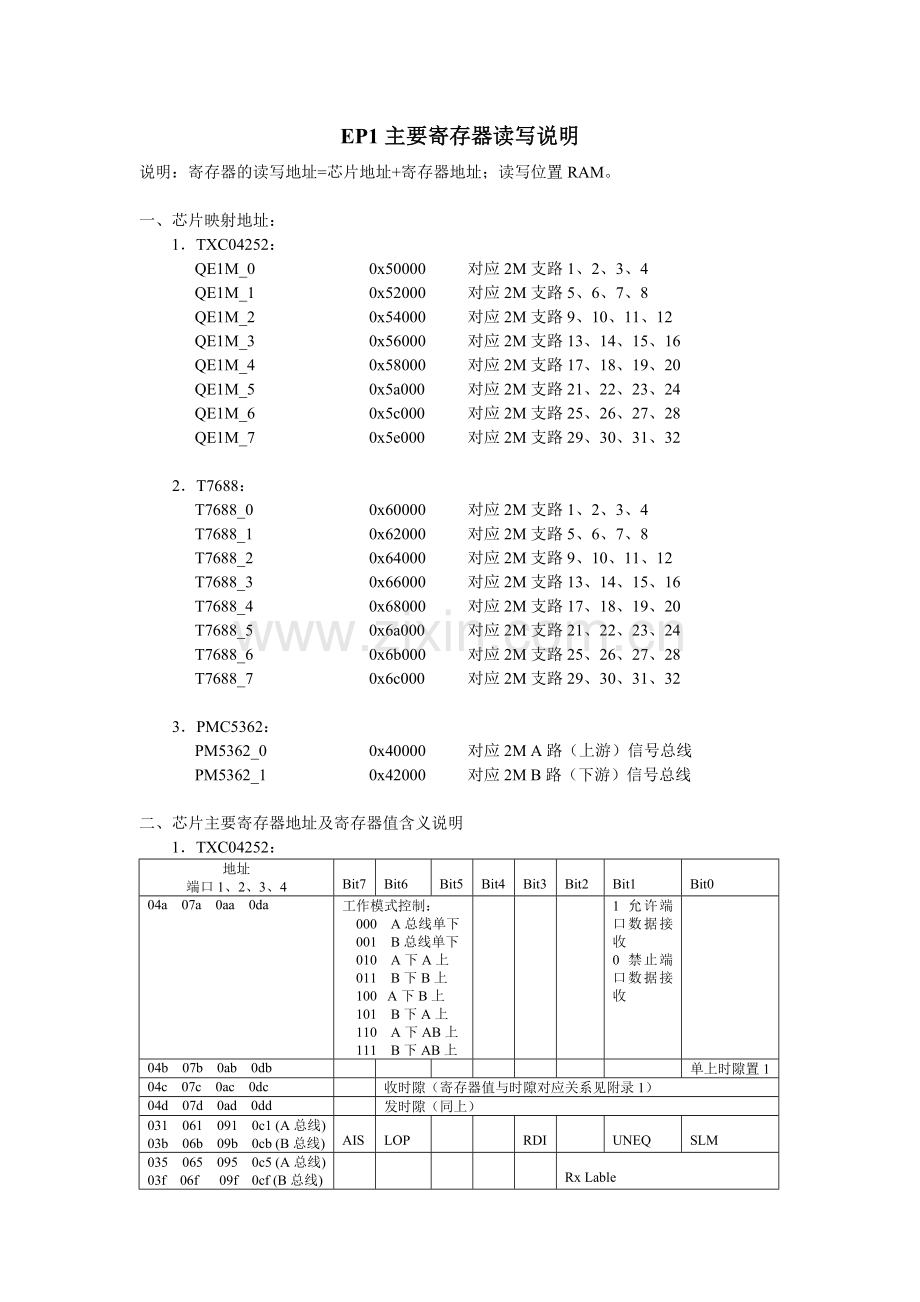

EP1主要寄存器读写说明
说明：寄存器的读写地址=芯片地址+寄存器地址；读写位置RAM。

一、 芯片映射地址：
1．TXC04252：
QE1M_0 0x50000 对应2M支路1、2、3、4
QE1M_1 0x52000 对应2M支路5、6、7、8
QE1M_2 0x54000 对应2M支路9、10、11、12
QE1M_3 0x56000 对应2M支路13、14、15、16
QE1M_4 0x58000 对应2M支路17、18、19、20
QE1M_5 0x5a000 对应2M支路21、22、23、24
QE1M_6 0x5c000 对应2M支路25、26、27、28
QE1M_7 0x5e000 对应2M支路29、30、31、32

2．T7688：
T7688_0 0x60000 对应2M支路1、2、3、4
T7688_1 0x62000 对应2M支路5、6、7、8
T7688_2 0x64000 对应2M支路9、10、11、12
T7688_3 0x66000 对应2M支路13、14、15、16
T7688_4 0x68000 对应2M支路17、18、19、20
T7688_5 0x6a000 对应2M支路21、22、23、24
T7688_6 0x6b000 对应2M支路25、26、27、28
T7688_7 0x6c000 对应2M支路29、30、31、32

3．PMC5362：
PM5362_0 0x40000 对应2M A路（上游）信号总线
PM5362_1 0x42000 对应2M B路（下游）信号总线

二、 芯片主要寄存器地址及寄存器值含义说明
1． TXC04252：
地址
端口1、2、3、4

Bit7

Bit6

Bit5

Bit4

Bit3

Bit2

Bit1

Bit0
04a 07a 0aa 0da
工作模式控制：
000 A总线单下
001 B总线单下
010 A下A上
011 B下B上
100 A下B上
101 B下A上
110 A下AB上
111 B下AB上

1 允许端口数据接收
0 禁止端口数据接收

04b 07b 0ab 0db

单上时隙置1
04c 07c 0ac 0dc

收时隙（寄存器值与时隙对应关系见附录1）
04d 07d 0ad 0dd

发时隙（同上）
031 061 091 0c1 (A总线)
03b 06b 09b 0cb (B总线)

AIS

LOP

RDI

UNEQ

SLM
035 065 095 0c5 (A总线)
03f 06f 09f 0cf (B总线)

Rx Lable

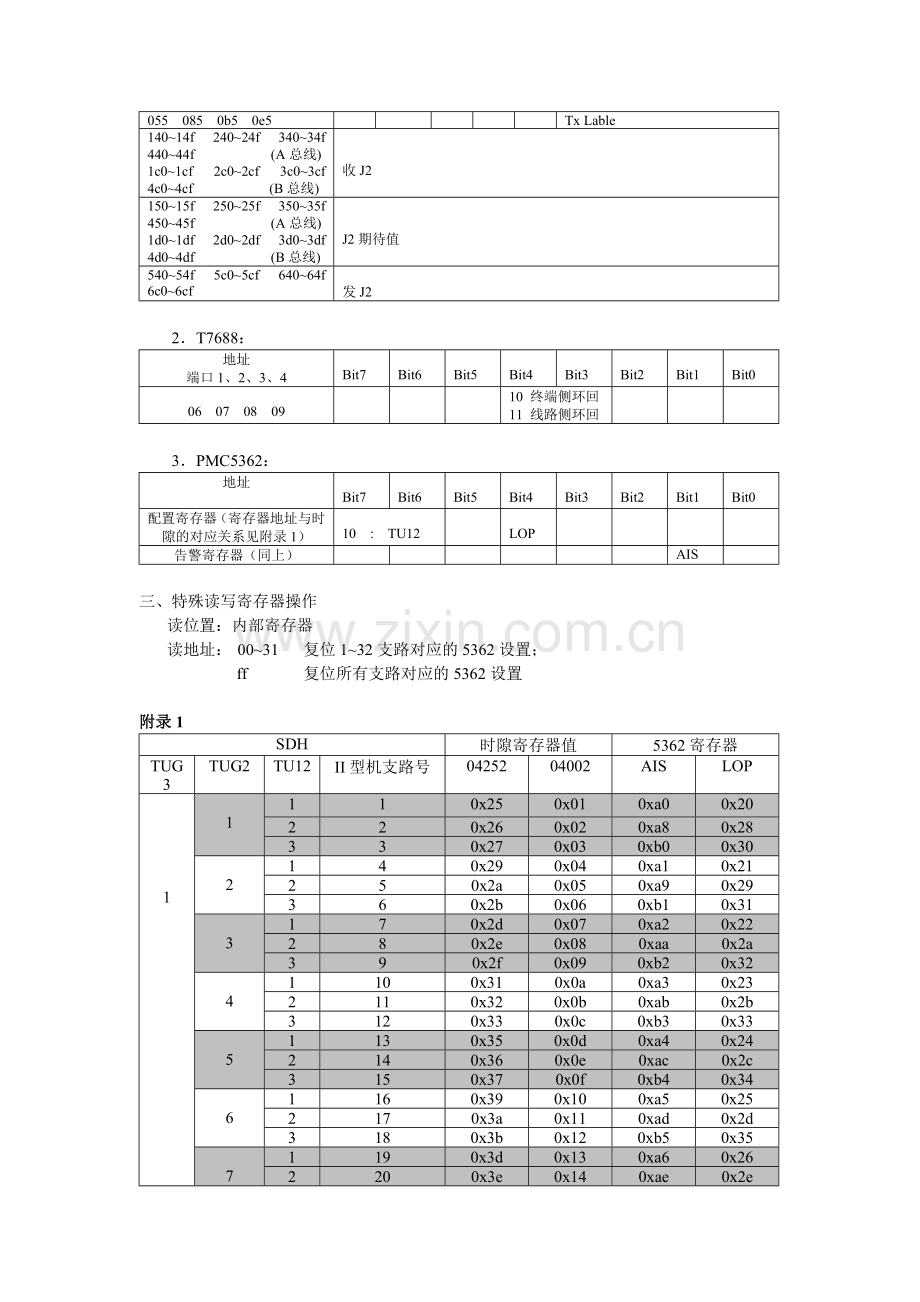

055 085 0b5 0e5

Tx Lable
140~14f 240~24f 340~34f 440~44f (A总线)
1c0~1cf 2c0~2cf 3c0~3cf 4c0~4cf (B总线)

收J2
150~15f 250~25f 350~35f 450~45f (A总线)
1d0~1df 2d0~2df 3d0~3df 4d0~4df (B总线)

J2期待值
540~54f 5c0~5cf 640~64f 6c0~6cf

发J2

2． T7688：
地址
端口1、2、3、4

Bit7

Bit6

Bit5

Bit4

Bit3

Bit2

Bit1

Bit0

06 07 08 09

10 终端侧环回
11 线路侧环回

3． PMC5362：
地址

Bit7

Bit6

Bit5

Bit4

Bit3

Bit2

Bit1

Bit0
配置寄存器（寄存器地址与时隙的对应关系见附录1）

10 : TU12

LOP

告警寄存器（同上）

AIS

三、 特殊读写寄存器操作
读位置：内部寄存器
读地址： 00~31 复位1~32支路对应的5362设置；
ff 复位所有支路对应的5362设置

附录1
SDH
时隙寄存器值
5362寄存器
TUG3
TUG2
TU12
II型机支路号
04252
04002
AIS
LOP

1

1
1
1
0x25
0x01
0xa0
0x20
2
2
0x26
0x02
0xa8
0x28
3
3
0x27
0x03
0xb0
0x30

2
1
4
0x29
0x04
0xa1
0x21
2
5
0x2a
0x05
0xa9
0x29
3
6
0x2b
0x06
0xb1
0x31

3
1
7
0x2d
0x07
0xa2
0x22
2
8
0x2e
0x08
0xaa
0x2a
3
9
0x2f
0x09
0xb2
0x32

4

1
10
0x31
0x0a
0xa3
0x23
2
11
0x32
0x0b
0xab
0x2b
3
12
0x33
0x0c
0xb3
0x33

5
1
13
0x35
0x0d
0xa4
0x24
2
14
0x36
0x0e
0xac
0x2c
3
15
0x37
0x0f
0xb4
0x34

6
1
16
0x39
0x10
0xa5
0x25
2
17
0x3a
0x11
0xad
0x2d
3
18
0x3b
0x12
0xb5
0x35

7
1
19
0x3d
0x13
0xa6
0x26
2
20
0x3e
0x14
0xae
0x2e
3
21
0x3f
0x15
0xb6
0x36

2

1
1
22
0x45
0x16
0xc0
0x40
2
23
0x46
0x17
0xc8
0x48
3
24
0x47
0x18
0xd0
0x50

2
1
25
0x49
0x19
0xc1
0x41
2
26
0x4a
0x1a
0xc9
0x49
3
27
0x4b
0x1b
0xd1
0x51

3
1
28
0x4d
0x1c
0xc2
0x42
2
29
0x4e
0x1d
0xca
0x4a
3
30
0x4f
0x1e
0xd2
0x52

4
1
31
0x51
0x1f
0xc3
0x43
2
32
0x52
0x20
0xcb
0x4b
3
33
0x53
0x21
0xd3
0x53

5
1
34
0x55
0x22
0xc4
0x44
2
35
0x56
0x23
0xcc
0x4c
3
36
0x57
0x24
0xd4
0x54

6
1
37
0x59
0x25
0xc5
0x45
2
38
0x5a
0x26
0xcd
0x4d
3
39
0x5b
0x27
0xd5
0x55

7
1
40
0x5d
0x28
0xc6
0x46
2
41
0x5e
0x29
0xce
0x4e
3
42
0x5f
0x2a
0xd6
0x56

3

1
1
43
0x65
0x2b
0xe0
0x60
2
44
0x66
0x2c
0xe8
0x68
3
45
0x67
0x2d
0xf0
0x70

2
1
46
0x69
0x2e
0xe1
0x61
2
47
0x6a
0x2f
0xe9
0x69
3
48
0x6b
0x30
0xf1
0x71

3
1
49
0x6d
0x31
0xe2
0x62
2
50
0x6e
0x32
0xea
0x6a
3
51
0x6f
0x33
0xf2
0x72

4
1
52
0x71
0x34
0xe3
0x63
2
53
0x72
0x35
0xeb
0x6b
3
54
0x73
0x36
0xf3
0x73

5
1
55
0x75
0x37
0xe4
0x64
2
56
0x76
0x38
0xec
0x6c
3
57
0x77
0x39
0xf4
0x74

6
1
58
0x79
0x3a
0xe5
0x65
2
59
0x7a
0x3b
0xed
0x6d
3
60
0x7b
0x3c
0xf5
0x75

7
1
61
0x7d
0x3d
0xe6
0x66
2
62
0x7e
0x3e
0xee
0x6e
3
63
0x7f
0x3f
0xf6
0x76

举例说明：
以上读写寄存器都是针对某一路2M支路，若要查看第5路2M时隙则可以读RAM地址：
0x5204a 4252模式控制
0x5204c 4252收时隙
0x5204d 4252发时隙
0x52031 4252 A总线告警检测
0x5203b 4252 B总线告警检测
查5362上第5路告警可读地址0x400a9 0x40029 A总线5362 AIS LOP
0x420a9 0x42029 B总线5362 AIS LOP
查看环回读地址0x62006 7688寄存器

EP1的1＃支路双向配置到7＃、10＃OL板
1． 光纤7发接10收
读TXC04252寄存器 0x5004a＝0xc2 即第一路工作模式 A下AB上 允许端口数据接收
0x5004c＝0x25 第一路收时隙配置正确
0x5004d＝0x25 第一路发时隙配置正确
0x50031＝0x00 第一路A总线无告警
0x5003b＝0xa0 第一路B总线AIS
读5362寄存器 A总线第一路 0x400a0＝0x80 无AIS告警
0x40020＝0x80无LOP
B总线第一路 0x420a0＝0xc2 有AIS告警
0x42020＝0xc2无LOP
2． 光纤10发7收
读TXC04252寄存器 0x5004a＝0xe2 即第一路工作模式 B下AB上 允许端口数据接收
3．网管把第一支路环回读T7688寄存器
终端环回 0x60006＝0xb0 正确 取消0xa0
线路环回 0x60006＝0xb8 正确

OHP主要寄存器读写说明
开销板由于许多有用寄存器需多步操作才能读写，因此普通的通过芯片地址读写寄存器的操作很少使用。为了方便地读关键寄存器状态和调试需要，特提供一系列特殊读写接口如下：内部寄存器
读地址
内容
说明

1

共8个字节

当前状态
0x21 空闲态
0x22 等待拨号态
0x23 等待输入强插密码态
0x24 被叫等待摘机态
0x25 错误态
0x26 本站呼叫态
0x27 本站强插态
0x28 主叫等待对方摘机态
0x29 被叫通话态
0x2a 主叫通话态
0x2b TEST_STATE
当前使用公务通道
1---E1； 2--- E2
E1通道占用状态

1---占用； 2---未用
E2通道占用状态
话机通道使用状态
1—摘机； 2---挂机
E1通道使用状态

1---使用； 2---释放
E1通道使用状态
当前呼叫类型
0x1d 点呼；0x1c 群呼

2

本站点插板情况

每个槽位用一个字节表示，从1号槽位开始，共32个字节
0x03---OHP
0x40---AI
0x77---普通光板
0x24---双路OL1
0x79---该板位被双路OL1第二路借用
0x78---其他板

3

当前公务信令

1个字节
0x08 保护复位
0x09 振铃测试
0x10 呼叫它站
0x11 超时
0x12 摘机
0x13 挂机
0x14 通道占用
0x15 通道释放
0x16 呼叫本站
0x17 应答空闲
0x18 应答忙
0x19 对方摘机
0x1a 对方挂机
0x1b 强插
0x1c 群呼
0x1d 点呼
0x1e 拨号
0x1f 拨号错
当前公务所用信道（1byte）
1---E1信道；2---E2信道

4
E1电话连接状态
1—连接 0--否
E2电话连接状态
1—连接 0--否
与小型化等混合组网允许状态
1—允许 0—禁止
发送复位命令次数
计数值

0x40~0x4f
各收HW线中的1、2、3、32字节。
（由于接口为16位，故每个字节读出为2个字节，第一字节为0x00）
E1、空闲、E2、空闲
（E1、E2在所有站点挂机状态应为0x55，空闲开销在无AI板及开销交叉时应为0x55）
0x50~0x5f
各收HW线中的所有32字节。（共64字节说明同上）
（说明同上，保护字节含义见下）

0x60~0x6f
该HW对应的板类型
（说明同2）
双路OL1第二路借用的HW通道标识来源HW
0~0x0f---来源HW号
0xfe---无效
REG时用于标识对应发HW
0~0x0f---目的HW号
0xfe---无效
该HW上次收到的保护信令
0x0e 告警
0x0c 复位
0x*8/0x*a 检测（*--控制级别）
0x06 已用
0x02 未用
0x04 其他
该HW今次收到的保护信令
该HW的公务是否叠加进会议
1---叠加；0---未
该HW线是否有告警
1---有告警；0---无告警
该HW的公务字节对应90820上的状态
1---交叉模式；0---消息模式
该HW对应拨码开关状态
1---OFF；0---ON

0x70~0x7f
各发HW线上所有32字节的发控制值。
每个字节的发控制值为2字节:若为0x68**表示直接发送；若为0x4***表示该字节是由别的（HW）字节交叉而来。
0110
1000
xxxx
xxxx
0x68** ：该通道发**字节
0100
1xxx
xzzz
zzzz
xxxx—源HW号；
zzzzzzz---源HW中通道号，该通道信息由源HW中所选通道交叉而来
0x8*
各方向公务字节在34116入端加*(dB)衰减

0x9*
各方向公务字节在34116出端加*(dB)衰减

7
群呼密码和强插密码
用于判断密码设置是否正确下发到了单板。共6个字节一个字节代表一个号码键，0x0a代表“0”

8
控制点设置

若为0x*0代表该点为控制点；若为0x0f代表该点为非控制点
控制点级别
0000
控制点
0000
1111
非控制点
当前用于选用转发的光方向HW号
0~0x0f---目的HW号
0xfe---无效

9
会议芯片溢出状态bit7-会议7，…，bit2-会议2，bit1-会议1，bit0-无效

会议1当前衰减值
会议2当前衰减值
其它
返回“无效”信息码“0x55”

说明：
1． 寄存器1—3的内容为中间变量，并非完全确定
2． HW线按可插光板的槽位从左到右从上到下分配0—F，其中F用于公务保护，即35＃槽位光板不能通公务。
3． HW线内32字节分配
单光口光板HW、开销对应关系见表1。双路OL1板第一个光口取字节1、3、5、7、9、11、13、15—31映射到HW相应字节；第二个光口取8个字节：1、3、5、7、8、11、13、31映射到HW线的下一个字节即1－2、3－4、5－6、7－8、9－10、11－12、13－14、31－32。

RAM
1． 地址“88888”：程序的编译的时间及大小；
2． 地址“99999”：更改与小型化混合组网允许位状态（允许ßà禁止）。

表1

1 E1

2
3 F1
4
5

6

7
8

9
10

11
12

13
14

15
16

17
18

19
20

21
22

23
24

25
26

27
28

29
30

31 E2
32

表中阴影表示OL1的二光口选用字节，斜体带下划线表示OL1第一路未选用供第二路映射的字节。

CSC(CSB)主要寄存器读写说明

1．读倒换请求地址：
B2001H
数据位
所读内容
D0
DH27_2
D1
DH27_1
D2
DH7_2
D3
DH7_1
D4
DH24_2
D5
DH24_1
D6
DH4_2
D7
DH4_1

B2002H
数据位
所读内容
D0
DH30_2
D1
DH30_1
D2
DH10_2
D3
DH10_1
D4
DH33_2
D5
DH33_1
D6
DH3_2
D7
DH3_1

其中DHn_1、DHn_2为第n板位输出的倒换请求信号，定义如下：
DHn_1
DHn_2
含义
0
0
正常（恢复）
0
1
桥接
1
0
倒换
1
1
桥接倒换

2．读网管时隙命令是否收全地址：
70000H，长度7
若读出内容为01010101010101则收全

CSB空分交叉地址槽位对应关系
槽位
CSB地址
使能

槽位
CSB地址
使能
3-1
B0000

B
0
0
3
0
Bit1
34-1
B0018

B
0
0
3
3
Bit1
3-2
B0001
Bit2
34-2
B0019
Bit2
2-1/3-3
2
Bit3
35-1/34-3
1A
Bit3
2-2/3-4
3
Bit4
35-2/34-4
1B
Bit4
14-1
4
Bit5
24-1
1C
Bit5
14-2
5
Bit6
24-2
1D
Bit6
15-1/14-3
6
Bit7
33-1
1E
Bit7
15-2/14-4
7
Bit8
33-2
1F
Bit8
4-1
8

B
0
0
3
1
Bit1
27-1
20

B
0
0
3
4
Bit1
4-2
9
Bit2
27-2
21
Bit2
13-1
A
Bit3
27-3
22
Bit3
13-2
B
Bit4
27-4
23
Bit4
7-1
C
Bit5
30-1
24
Bit5
7-2
D
Bit6
30-2
25
Bit6
7-3
E
Bit7
30-3
26
Bit7
7-4
F
Bit8
30-4
27
Bit8
10-1
10

B
0
0
3
2
Bit1
第1时分1
28

10-2
11
Bit2
第1时分2
29
10-3
12
Bit3
第1时分3
2A
10-4
13
Bit4
第1时分4
2B
23-1
14
Bit5
第2时分1
2C
23-2
15
Bit6
第2时分2
2D
22-1/23-3
16
Bit7
第2时分3
2E
22-2/23-4
17
Bit8
第2时分4
2F
使能位: 1-----------工作 0--------------禁止
注: 以上地址都不可读，只能写。
CSB地址写入的数据为该AU（源AU）空分交叉到目的AU地址的低8位
人工读写寄存器时可先将B0030-B0034全写FF,并不影响其他操作.
使用举例: B0015地址写27----表示23#槽位第2路收30#槽位第4路.

交叉板工作使能: B3001 BIT2 ＝ 0----------工作 1-----------禁止 (最低位为BIT0)
读时分交叉是否在位地址B3002H，各比特位安排如下（低有效）：（8位数据总线）
数据位
所读内容
D0
第1时分交叉
D1
第2时分交叉
读各AU通道ALA状态地址：0----AU无告警 1----AU有告警
地 址
数 据 位
选择支路
地 址
数 据 位
选择支路

B1000H
D0
3-1

B1003H
D0
34-1
D1
3-2
D1
34-2
D2
2-1/3-3
D2
35-1/34-3
D3
2-2/3-4
D3
35-2/34-4
D4
14-1
D4
24-1
D5
14-2
D5
24-2
D6
15-1/14-3
D6
33-1
D7
15-2/14-4
D7
33-2

B1001H
D0
4-1

B1004H
D0
27-1
D1
4-2
D1
27-2
D2
13-1
D2
27-3
D3
13-2
D3
27-4
D4
7-1
D4
30-1
D5
7-2
D5
30-2
D6
7-3
D6
30-3
D7
7-4
D7
30-4

B1002H
D0
10-1

B1005H
D0
第1时分1
D1
10-2
D1
第1时分2
D2
10-3
D2
第1时分3
D3
10-4
D3
第1时分4
D4
23-1
D4
第2时分1
D5
23-2
D5
第2时分2
D6
22-1/23-3
D6
第2时分3
D7
22-2/23-4
D7
第2时分4

CSC空分交叉地址槽位对应关系
Slot
CSC_Addr

Slot
CSC_Addr
30-8
B0000
10-8
B0028
30-7
B0001
10-7
B0029
30-6
B0002
10-6
2A
30-5
3
10-5
2B
30-4
4
10-4
2C
30-3
5
10-3
2D
30-2
6
10-2
2E
30-1
7
10-1
2F
27-8
8
7-8
30
27-7
9
7-7
31
27-6
A
7-6
32
27-5
B
7-5
33
27-4
C
7-4
34
27-3
D
7-3
35
27-2
E
7-2
36
27-1
F
7-1
37
33-8
10
13-8
38
33-7
11
13-7
39
33-6
12
13-6
3A
33-5
13
13-5
3B
33-4
14
13-4
3C
33-3
15
13-3
3D
33-2
16
13-2
3E
33-1
17
13-1
3F
24-8
18
4-8
40
24-7
19
4-7
41
24-6
1A
4-6
42
24-5
1B
4-5
43
24-4
1C
4-4
44
24-3
1D
4-3
45
24-2
1E
4-2
46
24-1
1F
4-1
47
35-2/34-4
20
15-2/14-4
48
35-1/34-3
21
15-1/14-3
49
34-2
22
14-2
4A
34-1
23
14-1
4B
22-2/23-4
24
2-2/3-4
4C
22-1/23-3
25
2-1/3-3
4D
23-2
26
3-2
4E
23-1
27
3-1
4F
TCS8:
1
2
3
4
5
6
7
8
5F
5E
5D
5C
5B
5A
59
58
交叉板工作使能: B3001 BIT2 ＝ 0----------工作 1-----------禁止 (最低位为BIT0)
CSC_Addr读写的数据为该AU（源AU）空分交叉到目的AU地址的低7位
注: 若读出某地址内容为50（或d0）,表示该对应槽位未使用.
以上地址中最高比特位无效
空分交叉的内容(BIT6-BIT0)在00—4F之间有效,其余无效.
使用举例: B0027地址写4F----表示23#槽位第1路收3#槽位第1路.

读各AU通道ALA状态地址：0----AU无告警 1----AU有告警
地 址
数 据 位
选择支路
地 址
数 据 位
选择支路

B1000H
D0
30-8

B1005H
D0
10-8
D1
30-7
D1
10-7
D2
30-6
D2
10-6
D3
30-5
D3
10-5
D4
30-4
D4
10-4
D5
30-3
D5
10-3
D6
30-2
D6
10-2
D7
30-1
D7
10-1

B1001H
D0
27-8

B1006H
D0
7-8
D1
27-7
D1
7-7
D2
27-6
D2
7-6
D3
27-5
D3
7-5
D4
27-4
D4
7-4
D5
27-3
D5
7-3
D6
27-2
D6
7-2
D7
27-1
D7
7-1

B1002H
D0
33-8

B1007H
D0
13-8
D1
33-7
D1
13-7
D2
33-6
D2
13-6
D3
33-5
D3
13-5
D4
33-4
D4
13-4
D5
33-3
D5
13-3
D6
33-2
D6
13-2
D7
33-1
D7
13-1

B1003H
D0
24-8

B1008H
D0
4-8
D1
24-7
D1
4-7
D2
24-6
D2
4-6
D3
24-5
D3
4-5
D4
24-4
D4
4-4
D5
24-3
D5
4-3
D6
24-2
D6
4-2
D7
24-1
D7
4-1

B1004H
D0
35-2/34-4

B1009H
D0
15-2/14-4
D1
35-1/34-3
D1
15-1/14-3
D2
34-2
D2
14-2
D3
34-1
D3
14-1
D4
22-2/23-4
D4
2-2/3-4
D5
22-1/23-3
D5
2-1/3-3
D6
23-2
D6
3-2
D7
23-1
D7
3-1

OL1(ES1)、OL4、LP16主要寄存器读写说明

以下说明中BIT0为相应寄存器的最低位，BIT7为最高位。相应位置1为有效，N取值范围从0到3。
OL1(ES1)单板软件相关寄存器说明
读写寄存器地址
读取位
功能描述
Bd007 (Bf007)
BIT4
第一路(第二路)5344线路侧环回
Bd007 (Bf007)
BIT3
第一路(第二路)5344终端侧环回
Bc019 (Be019)
BIT0
第一路(第二路)插入B1
Bc005 (Be005)
BIT0
第一路(第二路)插入B2
Bc018 (Be018)
BIT0
第一路(第二路)插入MS_AIS
Bd030 (Bf030)
BIT0
第一路(第二路)插入AU_AIS
Bc011 (Be011)
BIT2
第一路(第二路)检测到LOS
Bc011 (Be011)
BIT1
第一路(第二路)检测到LOF
Bc008 (Be008)
BIT1
第一路(第二路)检测到MS_AIS
Bc008 (Be008)
BIT0
第一路(第二路)检测到MS_RDI
Bd010 (Bf010)
BIT3
第一路(第二路)检测到AU_AIS
Bd010 (Bf010)
BIT5
第一路(第二路)检测到AU_LOP
Bc006 (Be006)

第一路(第二路)发送K1字节
Bc007 (Be007)

第一路(第二路)发送K2字节
Bc01d (Be01d)

第一路(第二路)接收K1字节
Bc01e (Be01e)

第一路(第二路)接收K2字节
Bc01a (Be01a)

第一路(第二路)发送S1字节
Bc01b (Be01b)

第一路(第二路)接收S1字节
Bc014 (Be014)
0x30 选时钟板时钟，0x34选本板时钟

OL4单板软件相关寄存器说明
读写寄存器地址
读取位
功能描述
Bc807+N*0x800
BIT4
第N路(N=0对应第一路)5344线路侧环回
Bc807+N*0x800
BIT3
第N路(N=0对应第一路)5344终端侧环回
Bc019
BIT0
插入B1
Bc005
BIT0
插入B2
Bc018
BIT0
插入MS_AIS
Bd030 +N*0x800
BIT0
第N路(N=0对应第一路)插入AU_AIS
Bc011
BIT2
检测到LOS
Bc011
BIT1
检测到LOF
Bc008
BIT1
检测到MS_AIS
Bc008
BIT0
检测到MS_RDI
Bd010 +N*0x800
BIT3
第N路(N=0对应第一路)检测到AU_AIS
Bd010 +N*0x800
BIT5
第N路(N=0对应第一路)检测到AU_LOP
Bc006

发送K1字节
Bc007

发送K2字节
Bc01d

接收K1字节
Bc01e

接收K2字节
Bc01a

发送S1字节
Bc01b

接收S1字节
Bf800(write only)
0x05选时钟板时钟，0x04选抽时钟，0x03选本板时钟
LP16单板软件相关寄存器说明

读写寄存器地址
读取位
功能描述
81007+N*1000
BIT4
第N路(N=0对应第一路)5344线路侧环回
91007+N*1000
BIT4
第N路(N=0对应第五路)5344线路侧环回
81007+N*1000
BIT3
第N路(N=0对应第一路)5344终端侧环回
91007+N*1000
BIT3
第N路(N=0对应第五路)5344终端侧环回
80005
BIT0
插入B2
80018
BIT0
插入MS_AIS
81030+N*1000
BIT0
第N路(N=0对应第一路)插入AU_AIS
91030+N*1000
BIT0
第N路(N=0对应第五路)插入AU_AIS
A0005
BIT5
OI16板送来LOS或LOF
80008
BIT1
检测到MS_AIS
80008
BIT0
检测到MS_RDI
81010+N*1000
BIT3
第N路(N=0对应第一路)检测到AU_AIS
91010+N*1000
BIT3
第N路(N=0对应第五路)检测到AU_AIS
81010+N*1000
BIT5
第N路(N=0对应第一路)检测到AU_LOP
91010+N*1000
BIT5
第N路(N=0对应第五路)检测到AU_LOP
80006

发送K1字节
80007

发送K2字节
8001d

接收K1字节
8001e

接收K2字节
8001a

发送S1字节
8001b

接收S1字节

复用段环调试接口
为了了解复用段保护环的运行情况，提供了一些监控接口。可通过网管接口读写以下结构变量内容，对应接口首地址分别为0x30000，0x40000，0x50000
注：该接口文档适用于2K.6.2以后的LP16程序，2K.6.23以后的OL4程序。其中的东向、西向分别表示交叉板右边光板方向、交叉板左边光板方向。对于2.5G环而言，11#光板为东向光板，5#光板为西向光板。

struct K_Bytes{
unsigned char New_R_K[2][2]; /*东向收K1、K2，西向收K1、K2
注：地址0x30000~0x30003 */
。
。
unsigned char Cur_T_K[2][2]; /*东向发K1、K2，西向发K1、K2
注：地址0x3001c~0x3001f */
。
。
}APS_K_Bytes;

struct NODE{/* 起始地址0x40000 */
unsigned char ID[3]; /
