LED日光灯管驱动电源解决方案
核心提示：目前，LED应用于日常照明越来越普及，从户外照明到室内照明，
目前，LED应用于日常照明越来越普及，从户外照明到室内照明，都能看到led照明产品的足迹，LED具有节能、环保、寿命长、易控制等特点，led日光灯管也因为其寿命长、节电等特点做为室内照明应用较为重要的成员。
开关电源作为LED日光灯管的重要组成部分，分为两种：隔离电源和非隔离电源。
隔离电源是指输入端和输出端有变压器隔离，能把输入和输出隔离起来，安全性高。由于加入了隔离变压器，电源的效率会有所降低，通常大约在85%左右，而且变压器的体积也比较大，放进灯管内部空间就会显的比较紧张。
非隔离电源是指在输入端和输出端有直接的电连接，因此触摸输出部分有触电的危险。目前用得较多的是非隔离降压型电源，也就是把交流电整流以后得到直流高压，然后用Buck电路进行降压和恒流控制。
这种非隔离电源的特点为：电路简单、体积较小；通常效率在88-90%之间；可以输出高压支持上百个LED通过不同的串并联组成的灯串。然而这种非隔离电源也有局限性，因为非隔离的电源会把交流电源的高压引到输出部分，引发触电的危险。通常交流输入与灯管铝散热外壳之间靠印制板绝缘，虽然这个耐压可以做到2000V，但是还是很难通过CE等安全认证。
综合比较，这两种电源各有优势，非隔离电源侧重于效率，减少了能源的损耗，而隔离电源重视安全，在效率等方面略逊于非隔离电源，因此不同的选择也是见仁见智。尽管采用隔离电源的方案可以简化散热和灯罩的设计，但是由于非隔离电源体积小、效率高、成本低、性价比高，所以人们还是更多地采用非隔离电源，宁愿在灯具的结构和灯壳上下功夫。
拿T8 LED日光灯管来说，电源可以采用内置式和外置式。内置式的最大优点就是可以直接替换现有的荧光灯管，而无需做任何改动。内置式电源又可分为两种情况：
一是做成长条形电源板，放置在灯管的铝外壳内，由于电源和电源旁边的灯珠温度会很高，严重影响电源和灯珠的寿命，因此这里不着重考虑；二是做成两段电源，分成两块电路板分别放在灯管的两端灯头内，两段电源由于灯头空间狭窄，结构设计相对要复杂。

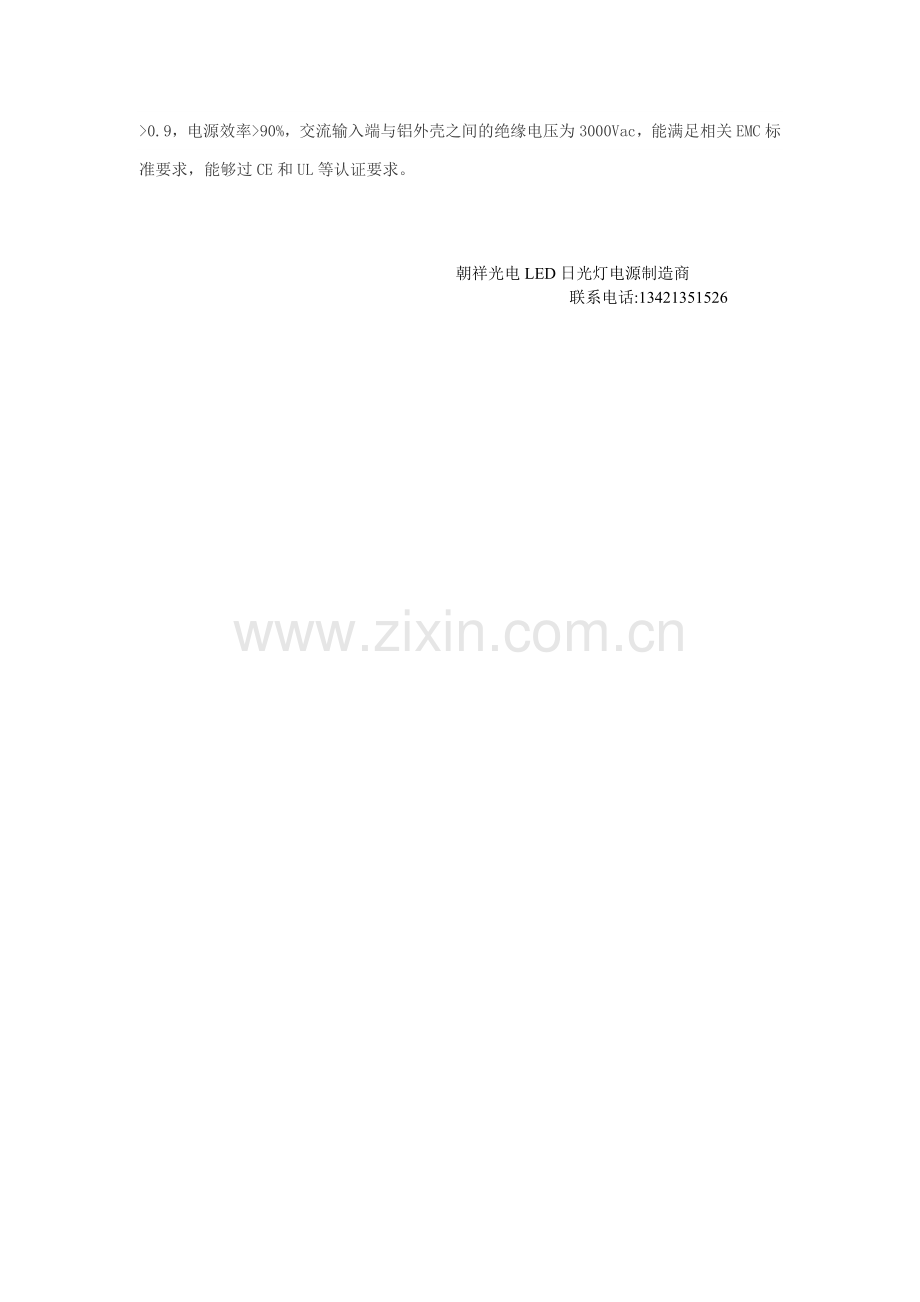

基于以上方面的考虑，采用内置非隔离方式的两段电源方案对T8 LED日光灯管来说是一种比较理想的选择。目标是要实现以下参数和性能：输入电压范围85V-265Vac，功率因数>0.9，电源效率>90%，交流输入端与铝外壳之间的绝缘电压为3000Vac，能满足相关EMC标准要求，能够过CE和UL等认证要求。
