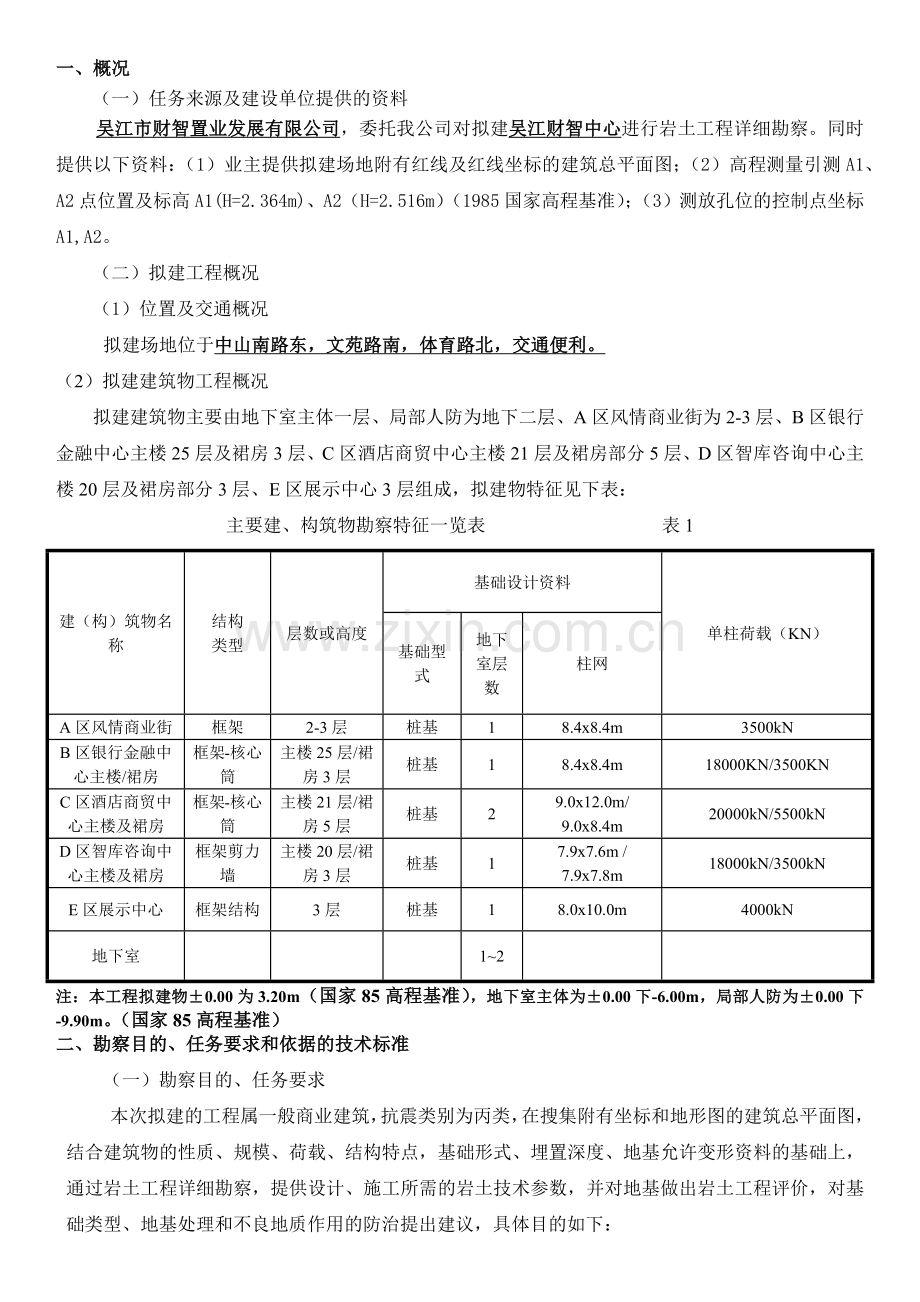

图纸勘探打印版.doc_第1页
第1页 / 共23页

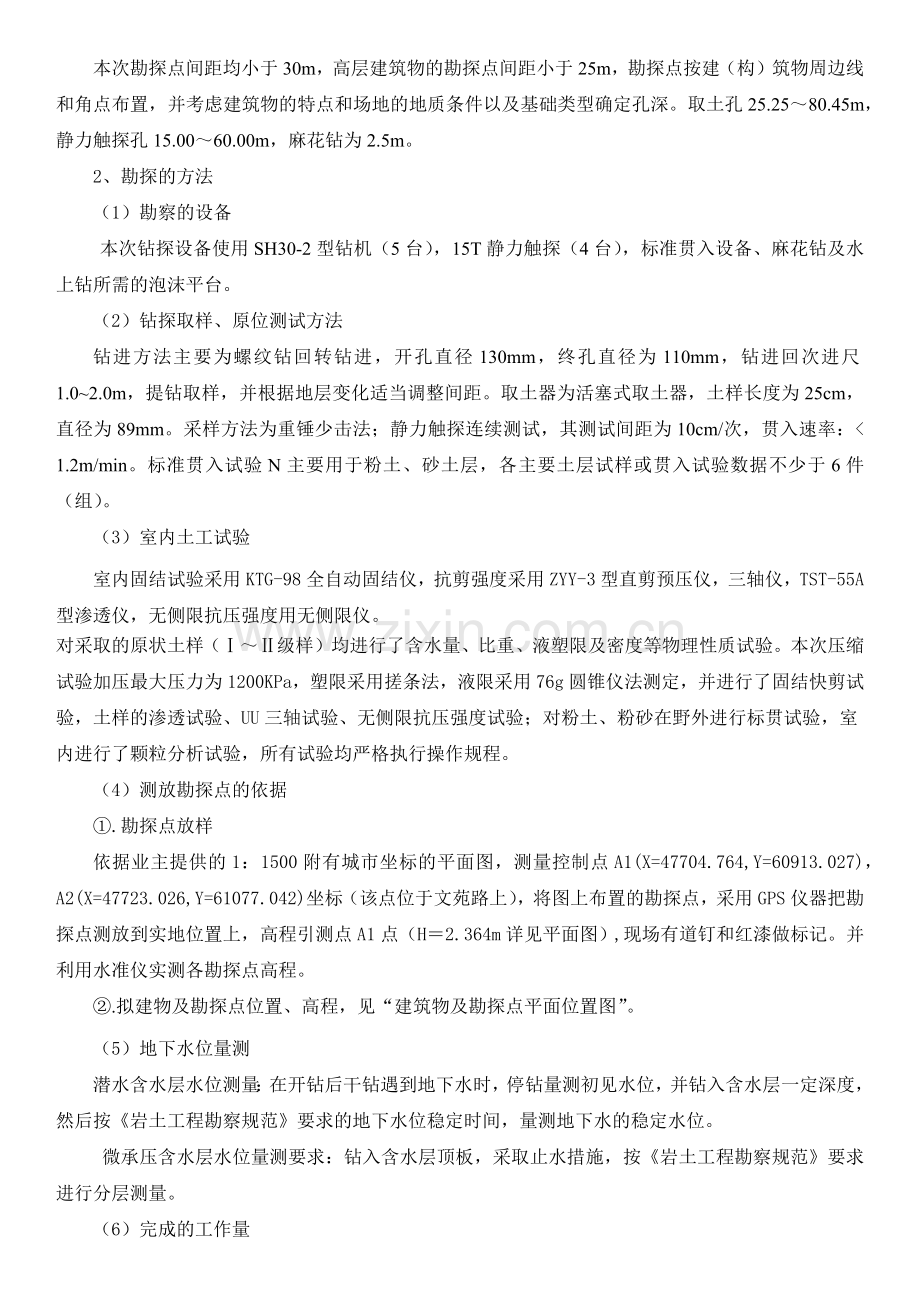

图纸勘探打印版.doc_第2页
第2页 / 共23页
点击查看更多>>
资源描述
一、概况 (一)任务来源及建设单位提供的资料 吴江市财智置业发展有限公司,委托我公司对拟建吴江财智中心进行岩土工程详细勘察。同时提供以下资料:(1)业主提供拟建场地附有红线及红线坐标的建筑总平面图;(2)高程测量引测A1、A2点位置及标高A1(H=2.364m)、A2(H=2.516m)(1985国家高程基准);(3)测放孔位的控制点坐标A1,A2。 (二)拟建工程概况 (1)位置及交通概况 拟建场地位于中山南路东,文苑路南,体育路北,交通便利。 (2)拟建建筑物工程概况 拟建建筑物主要由地下室主体一层、局部人防为地下二层、A区风情商业街为2-3层、B区银行金融中心主楼25层及裙房3层、C区酒店商贸中心主楼21层及裙房部分5层、D区智库咨询中心主楼20层及裙房部分3层、E区展示中心3层组成,拟建物特征见下表: 主要建、构筑物勘察特征一览表 表1 建(构)筑物名称 结构 类型 层数或高度 基础设计资料 单柱荷载(KN) 基础型式 地下室层数 柱网 A区风情商业街 框架 2-3层 桩基 1 8.4x8.4m 3500kN B区银行金融中心主楼/裙房 框架-核心筒 主楼25层/裙房3层 桩基 1 8.4x8.4m 18000KN/3500KN C区酒店商贸中心主楼及裙房 框架-核心筒 主楼21层/裙房5层 桩基 2 9.0x12.0m/ 9.0x8.4m 20000kN/5500kN D区智库咨询中心主楼及裙房 框架剪力墙 主楼20层/裙房3层 桩基 1 7.9x7.6m / 7.9x7.8m 18000kN/3500kN E区展示中心 框架结构 3层 桩基 1 8.0x10.0m 4000kN 地下室 1~2 注:本工程拟建物±0.00为3.20m(国家85高程基准),地下室主体为±0.00下-6.00m,局部人防为±0.00下-9.90m。(国家85高程基准) 二、勘察目的、任务要求和依据的技术标准 (一)勘察目的、任务要求 本次拟建的工程属一般商业建筑,抗震类别为丙类,在搜集附有坐标和地形图的建筑总平面图,结合建筑物的性质、规模、荷载、结构特点,基础形式、埋置深度、地基允许变形资料的基础上,通过岩土工程详细勘察,提供设计、施工所需的岩土技术参数,并对地基做出岩土工程评价,对基础类型、地基处理和不良地质作用的防治提出建议,具体目的如下: 1.查明不良地质作用的类型、成因、分布范围、发展趋势和危害程度;以及河道、浜沟、墓穴、防空洞等对工程不利的埋藏物,并提出整治方案的建议; 2.查明拟建建筑范围内岩土层的类型、埋深、分布、工程特性和变化规律,分析和评价地基的稳定性、均匀性和承载力,提供地基变形计算参数; 3. 判明场地土类型、建筑场地类别,查明土层中是否有液化土层。 4.查明地下水的埋藏条件,提供地下水位和变化幅度,判定水、土对建筑材料的腐蚀性; 5.提供地基处理和基础方案的建议,对可供采用的地基基础设计方案进行论证分析,提出经济合理的设计方案建议,提供满足设计、施工所需的岩土参数,并对设计与施工应注意的问题提出建议; 6.提供基坑的设计参数,对基坑开挖的设计与施工提出建议; 7.采用桩基础时,提供桩基的承载力和变形计算所需的技术参数,进行单桩承载力估算,评价成桩可能性,论证桩的施工条件及桩基施工对周围环境的影响。 (二)勘察遵循的规范、标准 (1)《岩土工程勘察规范》(GB50021-2001)(2009年版); (2)《高层建筑岩土工程勘察规范》(JGJ72-2004) (3)《建筑地基基础设计规范》(GB50007-2011); (4)《建筑抗震设计规范》(GB50011-2010); (5)《建筑地基处理技术规范》(JGJ79-2002); (6)《建筑基坑支护技术规程》(JGJ120-99); (7)《建筑工程地质勘探与取样技术规程》(JGJ/T87-2012); (8)《静力触探技术标准》(CECS04: 88); (9)《土工试验方法标准》(GB/T50123-1999); (10)《房屋建筑和市政基础设施工程勘察文件编制深度规定》; (11)《软土地区岩土工程勘察规程》(JGJ83-2011); 三、勘察的方法和勘察工作布置及完成的工作量 (一)岩土工程勘察等级的确定 根据《岩土工程勘察规范》(GB50021-2001)(2009年版)第3.1节及《高层建筑岩土工程勘察规范》(JGJ72-2004)第3.0.1条规定,结合《建筑地基基础设计规范》(GB50007-2011)中3.0.1综合确定,岩土工程勘察等级为甲级(详见下表) 岩土工程勘察等级的确定 表2 工程重要性 等级 场地 等级 地基 等级 综合确定岩土工程勘察等级 一级 二级 二级 甲级 (二)勘探点布置的原则,勘探方法及完成工作量 1.勘探点布置的原则 本次勘探点间距均小于30m,高层建筑物的勘探点间距小于25m,勘探点按建(构)筑物周边线和角点布置,并考虑建筑物的特点和场地的地质条件以及基础类型确定孔深。取土孔25.25~80.45m,静力触探孔15.00~60.00m,麻花钻为2.5m。 2、勘探的方法 (1)勘察的设备 本次钻探设备使用SH30-2型钻机(5台),15T静力触探(4台),标准贯入设备、麻花钻及水上钻所需的泡沫平台。 (2)钻探取样、原位测试方法 钻进方法主要为螺纹钻回转钻进,开孔直径130mm,终孔直径为110mm,钻进回次进尺1.0~2.0m,提钻取样,并根据地层变化适当调整间距。取土器为活塞式取土器,土样长度为25cm,直径为89mm。采样方法为重锤少击法;静力触探连续测试,其测试间距为10cm/次,贯入速率:< 1.2m/min。标准贯入试验N主要用于粉土、砂土层,各主要土层试样或贯入试验数据不少于6件(组)。 (3)室内土工试验 室内固结试验采用KTG-98全自动固结仪,抗剪强度采用ZYY-3型直剪预压仪,三轴仪,TST-55A型渗透仪,无侧限抗压强度用无侧限仪。 对采取的原状土样(Ⅰ~Ⅱ级样)均进行了含水量、比重、液塑限及密度等物理性质试验。本次压缩试验加压最大压力为1200KPa,塑限采用搓条法,液限采用76g圆锥仪法测定,并进行了固结快剪试验,土样的渗透试验、UU三轴试验、无侧限抗压强度试验;对粉土、粉砂在野外进行标贯试验,室内进行了颗粒分析试验,所有试验均严格执行操作规程。 (4)测放勘探点的依据 ①.勘探点放样 依据业主提供的1:1500附有城市坐标的平面图,测量控制点A1(X=47704.764,Y=60913.027),A2(X=47723.026,Y=61077.042)坐标(该点位于文苑路上),将图上布置的勘探点,采用GPS仪器把勘探点测放到实地位置上,高程引测点A1点(H=2.364m详见平面图),现场有道钉和红漆做标记。并利用水准仪实测各勘探点高程。 ②.拟建物及勘探点位置、高程,见“建筑物及勘探点平面位置图”。 (5)地下水位量测 潜水含水层水位测量:在开钻后干钻遇到地下水时,停钻量测初见水位,并钻入含水层一定深度,然后按《岩土工程勘察规范》要求的地下水位稳定时间,量测地下水的稳定水位。 微承压含水层水位量测要求:钻入含水层顶板,采取止水措施,按《岩土工程勘察规范》要求进行分层测量。 (6)完成的工作量 本次勘察完成的主要工作量表 表3 内容 名称 数量 深度 (m) 总进尺 室内试验 取土钻孔 70个 25.25~80.45 3595.90m 常规物理试验 1062 静力触探孔 140个 15.00~60.00 6722.70m 常规压缩试验 619 补勘静探 34个 45.00~60.00 固结快剪 667 麻花钻 176个 2.5m 442.50m 颗粒分析 365 勘探点测放 244个 水质分析 4 标准贯入试验 234次 三轴 77 波速测试 6 20.0 渗透 36 无侧限抗压强度 6组 有机质含量 5 注:为查明土层变化补加了静探孔的数量,以BJ表示 四、场地工程地质条件 (一)地形地貌 拟建场地内:西部现为草坪,东部及东南部现为水塘,勘察期间测得水面标高在0.86~0.88m,水深为0.90~3.50m(具体见水塘断面图),除水塘外其余场地较为平坦。拟建场地外:北侧为文苑路,南侧为体育路,西侧为中山南路,东侧为河流,勘察期间测得河流水面标高在0.70~0.77m。场地勘察期间孔口标高在0.86m~2.90m之间,平均1.61m。本场地内四周边线均埋藏有电力电缆,埋深约1.00m;最南部存在高压电塔,在本次基坑开挖范围内;场地内还存在景观灯。本场地属长江三角洲冲积平原。 (二)地基土的分布规律及构成 1.地基土的分布规律: 本场地范围内普遍分布有软土,拟建场地内中偏东部及南部软土较厚,中偏西部及西北部软土较薄;中偏西部存在深沟,切割暗绿色粘土,该地段砂层层顶起伏较大,其余地段砂层分布较稳定。 2.地基土的构成: 在勘察深度80.45m以浅,地基土(包括亚层)分为十七个工程地质层,现自上而下描述如下: ①层素填土:灰黄色,松散,为近几年回填,以粉质粘土为主,含腐殖质、植物根茎,场地南部的填土主要以杂填土为主,含有碎石。本层厚度0.10~3.00m,层底标高-1.52~2.13m,场地内均有分布(水塘内除外)。 ②层粉质粘土:灰黄色,可塑,含氧化铁,稍有光泽,干强度、韧性中,该层为硬壳层。本层厚度0.40~1.20m,层底标高-0.82~1.36m。 ③层主要以淤泥质粉质粘土为主,为本场地的软土,该层土含水量大,压缩性高(具体分布见③层淤泥质粉质粘土层底等高线图): ③-1层淤泥质粉质粘土:灰色,流塑,含腐殖质,具腥臭味,干强度低、韧性低,基本上为正常固结土,场地内均有分布。本层厚度2.70~12.20m,层底标高-11.92~-2.47m,场地内均有分布,场地西侧分布较薄。 ③-2层淤泥质粉质粘土:灰色,流塑,含腐殖质,具腥臭味,干强度低,韧性低。本层厚度0.80~6.80m,层底标高-16.91~-9.38m,场地中偏西部缺失,东侧较厚。 ③-3层粉质粘土:灰色,软塑,土质不均匀,含云母碎片及贝壳,具腥臭味,夹有腐殖质,干强度、韧性低,本层厚度1.00~5.50m,层底标高-19.86~-14.42m,分布在场地西侧水塘处。 ④层粘土:黄褐色,可塑,见铁锰结核,摇振反应无,干强度高,韧性高,切面有光泽。本层厚度0.90~2.80m,层底标高-11.89~-4.87m,分布在场地西部。 ⑤层粉质粘土:灰黄色,可~软塑,含氧化铁,见铁锈斑纹,干强度中,韧性中,切面稍有光泽。本层厚度0.80~6.00m,层底标高-13.78~-8.05m,分布在场地中偏西部。 ⑥层粉质粘土夹粉土:灰黄色,可~软塑, 见含氧化铁,干强度低,韧性低,切面稍具光泽;粉土,稍密,稍具层理,摇振反应中。本层厚度0.70~8.00m,层底标高-18.08~-13.17m,场地西部淤质土较厚地段有缺失。 ⑦层粉质粘土:灰色,可~软塑,见云母碎片,局部夹有薄层粉土,稍具层理,摇振反应稍有,干强度中,韧性中,切面稍有光泽。本层厚度0.40~9.70m,层底标高-25.12~-17.63m,场地内分布均匀。 ⑧层粉质粘土:灰色,软塑,摇振反应无,干强度低,韧性低,切面稍有光泽。本层厚度0.90~15.80m,层底标高-38.40~-21.12m,该层为⑾层暗绿色粘土形成后,深沟切割暗绿色,而形成的原淤质土,现经过固结,已成为软塑的粉质粘土,深沟分布处有分布(深沟分布见⒀层层顶等高线图)。 ⑨层粉质粘土:青灰色、灰黄及灰色,可塑,摇振反应无,干强度中,韧性中,切面稍有光泽,本层厚度1.40~13.40m,层底标高-41.44~-22.62m,该层为深沟形成时,搬运过来的较好的可塑的粘性土,经过水里面的长时间的浸泡而形成的青灰色的粉质粘土,该层在深沟分布处有分布(深沟分布见⒀层层顶等高线图)。 ⑩粉质粘土夹粉土:该层上部以粉土夹粉质粘土为主,青灰~灰色,中密,摇振反应迅速,夹有粉质粘土;下部以粉质粘土夹粉土为主,灰偏黑,可~软塑,夹有薄层粉土,含有腐殖质局部含有泥炭,为本场地内深沟底部沉积物。本层厚度1.30~9.40m,层底标高-47.25~-31.47m。场地内深沟地段有分布(深沟分布见⒀层层顶等高线图)。 ⑾层粘土:暗绿色,可塑,见铁锰结核,摇振反应无,干强度高,韧性高,切面有光泽。本层厚度2.00~6.10m,层底标高-24.92~-21.57m。场地内西部及水塘处均有分布(具体分布见⑾层暗绿色粘土层顶等高线图)。 ⑿层粉质粘土:灰黄色,可塑,含氧化铁,摇振反应无,干强度中,韧性中,切面稍有光泽。局部夹有粉土薄层。本层厚度3.00~7.80m,层底标高-34.37~-26.14m。场地内西部及水塘处均有分布。 ⒀层粉土夹粉砂:灰色,饱和,密实,含大量的云母碎片,贝壳,摇振反应迅速,该层表层为灰黄色中密粉土,下部为密室灰色粉土。本层厚度20.50~40.90m,层底标高-67.84~-64.23m。场地内均有分布。 ⒁层粉质粘土夹粉土:灰色,可~软塑,摇振反应无,干强度低,韧性低,切面稍有光泽。本层厚度4.10~10.00m,层底标高-75.94~-69.02m。场地内均有分布。 ⒂层粉土夹粉质粘土:青灰~灰色,饱和,密实,含大量云母碎片、贝壳,局部夹有粉质粘土及结核。本层未揭穿,最大揭露厚度为9.45m。 以上各地层的分布情况工程地质剖面图。 五.场地和地基的地震效应 根据国家标准《岩土工程勘察规范》(GB500021-2001)(2009年版)和《建筑抗震设计规范》(GB50011-2010)的具体要求,提供场地与地基地震效应有关参数: (一)场地建筑抗震设计基本条件 1.地震地质背景 苏州及邻近地区地震活动不强烈,据区域地质资料,苏州500年来共发生过16次地震,其中较大的地震1974年溧阳上沛5.5级地震和1990年常熟~太仓沙溪5.11级地震。据中国岩石圈新构造时期升降幅度图1956~1977年地形测量结果,平原区20年间变形率不到-0.1mm/d,场地相对稳定。 2.建筑场地类别的判定 ①土层的等效剪切波速 根据《建筑抗震设计规范》(GB50011-2010),对N9、N16、N39、N42 、N51,N35取土孔进行了现场剪切波速测试,各土层剪切波速见下表: 20m深度内的土层的等效剪切波速       表4 层号 土名 场地各土层 剪切波速m/s N9 厚度(m) S ① 素填土 109 1.50 0.014 ③-1 淤泥质粉质粘土 104 8.50 0.082 ③-2 淤泥质粉质粘土 110 2.50 0.023 ⑤ 粉质粘土 163 1.40 0.009 ⑥ 粉质粘土夹粉土 171 4.10 0.024 ⑦ 粉质粘土 159 2.00 0.013 Vse=d0/s Vse=121.78m/s 20m深度内的土层的等效剪切波速       表5 层号 土名 场地各土层 剪切波速m/s N16 厚度(m) S ① 素填土 110 1.50 0.014 ③-1 淤泥质粉质粘土 97 6.00 0.062 ④ 粘土 188 1.50 0.008 ⑤ 粉质粘土 154 4.50 0.029 ⑥ 粉质粘土夹粉土 165 5.00 0.030 ⑦ 粉质粘土 155 1.50 0.010 Vse=d0/s Vse=131.00m/s 20m深度内的土层的等效剪切波速       表6 层号 土名 场地各土层 剪切波速m/s N39 厚度(m) S ① 素填土 112 0.70 0.006 ② 粉质粘土 104 0.80 0.008 ③-1 淤泥质粉质粘土 96 9.50 0.099 ③-2 淤泥质粉质粘土 106 0.80 0.008 ④ 粘土 191 1.20 0.006 ⑤ 粉质粘土 155 1.00 0.006 ⑥ 粉质粘土夹粉土 165 4.00 0.024 ⑦ 粉质粘土 159 2.00 0.013 Vse=d0/s Vse=117.64 m/s 20m深度内的土层的等效剪切波速       表7 层号 土名 场地各土层 剪切波速m/s N42 厚度(m) S ① 素填土 114 1.50 0.013 ③-1 淤泥质粉质粘土 102 9.00 0.088 ③-2 淤泥质粉质粘土 113 2.20 0.019 ⑥ 粉质粘土夹粉土 168 4.80 0.029 ⑦ 粉质粘土 162 2.50 0.015 Vse=d0/s Vse=121.31m/s 20m深度内的土层的等效剪切波速       表8 层号 土名 场地各土层 剪切波速m/s N51 厚度(m) S ① 素填土 114 1.50 0.013 ③-1 淤泥质粉质粘土 101 9.50 0.094 ③-2 淤泥质粉质粘土 108 6.30 0.058 ⑥ 粉质粘土夹粉土 161 0.70 0.004 ⑦ 粉质粘土 158 1.40 0.009 ⑾ 粘土 210 0.60 0.003 Vse=d0/s Vse=110.12m/s 20m深度内的土层的等效剪切波速       表9 层号 土名 场地各土层 剪切波速m/s N35 厚度(m) S ① 素填土 113 2.20 0.019 ③-1 淤泥质粉质粘土 102 9.10 0.089 ③-2 淤泥质粉质粘土 112 4.60 0.041 ③-3 粉质粘土 133 4.10 0.031 Vse=d0/s Vse=110.75m/s 注:等效剪切波速单位为m/s。 等效剪切波速值为110.12 m/s~131.00 m/s。 ②抗震地段的划分 场地开阔而平坦,但其下软弱土层较厚,根据《建筑抗震设计规范》中表4.1.1规定,该场地属于不利地段。 ③建筑场地类别: 根据本次勘探深度80.45m均为第四系地层,拟建场地覆盖层的厚度大于80m,土层等效剪切波速Vse为110.12m/s~131.00m/s,根据《建筑抗震设计规范》中条文规定,建筑场地类别属IV类。场地抗震设防烈度,设计基本地震加速度与分组根据《建筑抗震设计规范》(GB50011-2010), 有关地震参数见下表: 表10 抗震设防烈度 6度 工程抗震设防类别 丙类 抗震地段划分 不利地段 场地覆盖层厚度 >80米 设计基本地震加速度 0.05g 特征周期(s) 0.65 设计地震分组 第一组 建筑场地类别 IV类 ④场地土层的地震液化判定 吴江抗震设防烈度为6度,按抗震设防规范对饱和粉土和砂土可不进行液化判别。 对于本次拟建物,若工程抗震设防类别按乙类设计时,需对⑥层粉质粘土夹粉土进行液化判别,经采用标准贯入试验判别法判别后,结果为不液化。具体判别情况见附件1。 (二)场地稳定性 场地地貌单一,地形较平坦开阔,场区内未发现不良地质作用,尽管有水塘及深沟分布,但总体场地是稳定的,适宜本工程建设。 六、水文地质条件 1.区域水文地质 根据区域水文资料,大运河苏州站水文资料,年平均水位0.88m,最高年平均水位1.39m(1954年),最低年平均水位0.40m(1934年),历史最高水位2.69m(1954年),历史最低水位0.01m(1934年);苏州市历史最高潜水位为2.63m。年变化幅度在1-2m,主要补给来源为大气降水。苏州市一般平原地区历史最高微承压水位为1.70m,年变化幅度在0.8m,主要补给来源为大气降水和上部潜水。 2.勘察场地地下水的类型及赋存的条件 本次勘察共测量38个钻孔的水位,根据钻孔揭露本场地存在孔隙潜水、微承压水。孔隙潜水赋存在①层素填土、②层粉质粘土的裂隙中,主要由大气降水与地表水补给,通过自然蒸发与侧向径流排泄;微承压水赋存在⑥层粉质粘土夹粉土与⒀层粉土夹粉砂,⒂层粉土夹粉质粘土中,主要由侧向径流补给,通过侧向径流排泄。 3.地下水位 潜水含水层水位量测:场地勘探过程中量测得勘察期间潜水初见水位标高0.05~0.83m,平均0.38m,稳定水位标高在0.35~1.23m,平均0.73m,水位变化受季节影响。 4.水腐蚀性评价 勘察场地按《岩土工程勘察规范》(GB50021-2001)(2009年版)规范附录G,场地环境类别属Ⅱ类。本次勘察分别取水样四组,分别为N12、N17、N34、N48孔、根据水样分析的数据,对水腐蚀性评价如下: 水和土对混凝土结构的腐蚀性评价表 表11 按环境类型(Ⅱ) 水对混凝土结构的腐蚀性判别 按地层渗透性(B) 水对混凝土结构的腐蚀性判别 腐蚀介质 水 判别结果 腐蚀介质 水 判别结果 SO42-(mg/L) 40.35 <300 微腐蚀性 PH值 6.98 >5.0 微腐蚀性 34.58 6.91 38.42 6.82 34.58 7.02 Mg2+(mg/L) 13.13 <2000 微腐蚀性 侵蚀性CO2(mg/l) 2.32 <30 微腐蚀性 13.13 0 10.21 0 13.13 0 OH-(mg/L) 0 <43000 微腐蚀性 (mmol/L) 283.74 >1.0 微腐蚀性 0 270.93 0 270.93 0 264.22 NH4+(mg/L) 0.05 <500 微腐蚀性 0.06 0.03 0.02 总矿化度 (mg/L) 346.09 <20000 微腐蚀性 332.1 337.21 304.34 水对钢筋混凝土结构中钢筋的腐蚀性评价 表12 腐蚀介质 含量(mg/L) 判别结果 长期浸水 干湿交替 水中 35.45 <10000 微腐蚀性 <100 微腐蚀性 39.00 35.45 24.82 根据现场调查,场地内及附近未发现有污染源,根据水质分析成果判定,该场地地下水和土对混凝土结构及钢筋混凝土结构中的钢筋具有微腐蚀性。 七、岩土工程分析评价 (一)岩土参数分析 本工程取样按规范要求进行,所取试样满足试验要求,根据土层划分规律进行分层。岩土参数按规范进行统计,剔除个别离散性较大的土样,提供了范围值、样本数、平均值、变异系数、标准差,统计结果表明场地岩土层物理力学指标除少量指标存在中等以上变异性外,其余指标均为低~很低变异性。 (二)岩土参数的选用 评价岩土性状的指标,如天然含水量、天然密度、孔隙比,液限,塑限、塑性指数、液性指数应选用指标的平均值,正常使用极限状态下所确定的岩土参数,如压缩系数、压缩模量等选用指标的平均值,承载力极限状态下计算所需的岩土参数如C、Ф值等应选用指标的标准值。 (三)地基土的评价 1.地基土的评价 (1).①层素填土:灰黄色,松散,土质不均匀,含碎石,工程性能差,不能作为天然地基基础持力层。 (2).②层粉质粘土:灰黄色,可塑,该层为硬壳层,qc平均值在0.638Mpa,承载力一般,适宜作为荷载较轻的拟建物或临时建筑物的基础持力层。 (3).③层主要为淤泥质粉质粘土,底部为软塑粉质粘土夹有粉土,软土的分布详见软土层底等高线图。若②层为持力层则③层为其下的软弱下卧层。 ③-1层淤泥质粉质粘土:灰色,流塑,基本为正常固结土,层厚2.70~12.20m,qc值在0.208~0.359MPa,平均为0.287MPa,压缩系数a1-2为0.56~1.15Mpa-1,属高压缩性土,场地均有分布,工程性能差。 ③-2层淤泥质粉质粘土:灰色,流塑,层厚0.80~6.80m,qc值在0.337~0.636MPa,平均为0.527MPa,压缩系数a1-2为0.53~1.13Mpa-1,属高压缩性土,场地均有分布,工程性能差。 ③-3层粉质粘土:灰色,软塑,层厚1.00~5.50m,qc值在0.425~0.954MPa,平均为0.754MPa,压缩系数a1-2为0.32~0.35Mpa-1,属中偏高压缩性土,场地均有分布,工程性能差。 (4).④层粘土:黄褐色,可塑,层厚0.90~2.80m,qc平均为2.227MPa,压缩系数a1-2为0.22~0.27Mpa-1,属中偏低压缩性土,场地均有分布,承载力高,工程性能较好。 (5).⑤层粉质粘土:灰黄色,可~软塑,层厚0.80~6.00m,qc平均为1.680MPa,压缩系数a1-2为0.27~0.42Mpa-1,属中偏高压缩性土,场地均有分布,工程性能一般。 (6).⑥层粉质粘土夹粉土:灰黄色,可~软塑;粉土,稍密,标贯击数在11.0~14.0击,平均标贯击数12.1击,层厚0.70~8.00m,qc平均为2.354MPa,压缩系数a1-2为0.19~0.47Mpa-1,属中偏高压缩性土,场地均有分布,工程性能一般。 (7).⑦层粉质粘土:灰色,可~软塑,层厚0.40~9.70m,qc平均为1.444MPa,压缩系数a1-2为0.23~0.49Mpa-1,属中偏高压缩性土,场地均有分布,工程性能一般。 (8).⑧层粉质粘土:灰色,软塑,层厚0.90~15.80m,qc平均为1.146MPa,压缩系数a1-2为0.30~0.49Mpa-1,属中偏高压缩性土,场地均有分布,工程性能差。 (9).⑨层粉质粘土:青灰色、灰黄及灰色,可塑,层厚1.40~13.40m,qc平均为2.488MPa,压缩系数a1-2为0.16~0.36Mpa-1,属中压缩性土,场地均有分布,工程性能一般。 (10).⑩粉质粘土夹粉土:青灰~灰色,上部以粉土为主,下部以软塑粉质粘土为主夹粉土,层厚1.30~9.40m,qc值在2.023~3.848 MPa,平均为2.855MPa,压缩系数a1-2为0.26~0.45Mpa-1,属中偏高压缩性土,场地均有分布,工程性能差。 (11).⑾层粘土:暗绿色,可塑,层厚2.00~6.10m,qc值在1.704~3.382 MPa,平均为2.964MPa,压缩系数a1-2为0.18~0.28Mpa-1,属中偏低压缩性土,场地均有分布,工程性能较好,是荷载较小的拟建物的良好的桩基持力层。 (12).⑿层粉质粘土:灰黄色,可塑,层厚3.00~7.80m,qc值在2.481~4.382 MPa,平均为3.214MPa,压缩系数a1-2为0.17~0.42Mpa-1,属中压缩性土,场地均有分布,工程性能一般。 (13).⒀层粉土夹粉砂:灰色,饱和,密实,层厚20.50~40.90m,标贯击数在30.0~65.0击,平均46.0击,qc在8.053~14.093MPa,平均为12.469MPa,压缩系数a1-2为0.11~0.24Mpa-1,属中偏低压缩性土,场地均有分布,工程性能较好,是本次拟建物荷载较大的桩基持力层。。 (14).⒁层粉质粘土夹粉土:灰色,可~软塑,层厚4.10~10.00m,压缩系数a1-2为0.20~0.47Mpa-1,属中压缩性土,场地均有分布,工程性能一般。 (15).⒂层粉土夹粉质粘土:青灰~灰色,饱和,密实。本层未揭穿。 2.地基土灵敏性评价 地基土灵敏度评价 表13 土层 孔号 深度 无侧限抗压强度(MPa) 重塑土无侧限抗压强度(MPa) 灵敏度 ③-1 N13-1 2.0 11.5 4.9 2.3 ③-1 N13-2 5.0 12.8 3.4 3.8 ③-1 N17-1 4.0 7.8 1.8 4.3 ③-1 N17-2 9.0 3.6 1.8 2 ③-1 N48-2 6.0 7.1 1.6 4.4 ③-1 N57-2 6.0 14.9 3.6 4.1 故③-1层淤泥质粉质粘土属于中~高灵敏性土。 (四)地基土承载力特征值 ⑴理论公式计算法 《建筑地基基础设计规范》(GB50007-2002)5.2.5条采用固结快剪强度标准值进行计算,确定承载力。 ⑵地区工程实践经验法 ⑵-1根据室内物理力学性质指标值确定承载力。 ⑵-2根据静力触探qc值确定,qc值变异系数较大的土层,采用最小值计算地基承载力值。 ⑵-3根据标贯击数确定。 各层地基土承载力特征值表    表13 项目 土层编号 土工试验 经验值 (KPa) 静力触探 标准贯入 固结快剪 fak (KPa) 建议值 qc (MPa) fak (KPa) N (击) fak (KPa) Ck (KPa) Фk (°) fa (KPa) ② 193 0.526 94 29.7 13.5 146 80 ③-1 90 0.278 49 14.1 6.9 59 50 ③-2 90 0.507 66 15.3 6.9 63 60 ③-3 163 0.702 118 23.3 12.5 111 110 ④ 255 2.096 245 50.2 11.8 226 200 ⑤ 194 1.590 206 29.5 13.4 162 160 ⑥ 187 2.256 151 150 ⑦ 194 1.360 158 150 ⑧ 154 1.122 137 130 ⑨ 218 2.394 265 180 ⑩ 179 2.627 159 150 ⑾ 263 2.852 294 220 ⑿ 201 3.058 171 170 ⒀ 12.317 359 45.0 318 250 ⒁ 179 160 ⒂ 41.4 300 200 注:⑴静力触探确定承载力特征值采用如下公式:《软土地区岩土工程勘察规程》   一般粘性土fak=34+0.077qc 淤泥质土fak=29+0.072qc 粉性土fak=36+0.054qc 素填土:fak =27+0.063qc ⑵静力触探确定承载力特征值采用如下公式:(见工程手册第四册)。   一般粘性土(Ps =0.35-5MPa) 灰色粘性土 粉、细砂(Ps =1-15MPa)f0=20Ps+59.5 粉土(Ip=6-10):f0 =36Ps+44.8 粉质粘土夹粉土:=16.2(Ps/100)0.63+14.4 为天然地基基本承载力值 为地基承载力基本值 粘性土: Ps=1.227qc-0.06 砂性土:Ps=1.093qc+0.358 ⑶固结快剪试验采用公式fa=Mbrb+Mdrmd+Mcck假设b=3.0m,d=0.5m,Ck、Фk为标准值求得fa值八、基础方案的建议 (一)、天然地基分析评价: 1.浅基础的分析与评价 本次勘察所揭露地层中,①层素填土工程性能差,不能做基础持力层;②层粉质粘土,可塑,中偏高压缩性,qc平均值0.613MPa,工程性能一般,是本场地荷载较轻的拟建物或临时建筑物的天然地基持力层。其下为 ③-1淤泥质粉质粘土,厚度2.70~12.20m,高压缩性土,工程性能差,应对下卧层进行验算。。 下沉式广场及地下车库将落在③-1层淤泥质粉质粘土上,③-1淤泥质粉质粘土,流塑,厚度2.70~12.20m,高压缩性土,工程性能差,应在基底加砂石垫层。 2.地基均匀性评价 ⑴.②层粉质粘土、可塑、顶板埋深-0.05~2.13米,厚度0.40~1.20米,可选荷载较轻的建筑物或临时建筑物的天然地基持力层,但其下卧层为③-1层淤泥质粉质粘土,高压缩性土,工程性能差,要进行下卧层强度验算,建议基础形式采用筏板基础,基础尽量浅埋。 ⑵.地下室主体的开挖最大深度为±0.00下6.00m,建筑物基础置于③-1层淤泥质粉质粘土上,厚度在2.70~12.20m,层底标高在-11.92~-2.47m,该层在空间上呈层状分布,地层稳定,均属高压缩性土,工程性能不存在明显的差异,基础底面下压缩层的土质基本相同,即地基在同样的受力条件下,其沉降基本均匀,故地基属于均匀地基。 C区酒店商贸中心主楼及裙房局部人防的开挖深度达到9.90m,基坑基础部分将置于③-1层淤泥质粉质粘土上,部分置于⑤层粉质粘土上,地层分布不稳定,且基底下的压缩层存在较大差异,故地基属于不均匀地基。 九、桩基础 1.桩端持力层的选择及桩型的确定 根据拟建构(建)筑物的结构、荷载及岩土层的工程性质分布状况等特点综合考虑,本场地可供选择的桩基础持力层为: ⑾层粘土,可塑,中偏低压缩性,全场地范围内,该层层顶标高,该层层顶标高-21.28~17.63m,厚度2.00~6.10m,qc平均为2.964MPa,工程性能较好,是良好的桩基持力层。拟建A1、A2、A3、A4商业楼及E区展示展示中心建议以⑾层粘土作为桩基持力层,建议选用预制桩,桩型采用φ500预应力管桩或400×400mm预制方桩。该层在E区展示中心最西侧略有变薄,在A1商业街北半边有缺失。 ⒀层粉土夹粉砂,密实,层厚20.50~40.90m,qc平均为12.745MPa,标贯平均击数为45.0击,工程性能较好,是良好的桩基持力层;拟建B区银行金融中心主楼/裙房,C区酒店商贸中心主楼及裙房,D区智库咨询中心主楼及裙房建议采用⒀层粉土夹粉砂作为桩基持力层,建议选用钻孔灌注桩/预制桩,主楼建议采用钻孔灌注桩,桩型采用φ600/φ800。 2.桩基的设计参数 根据本工程岩土工程勘察资料,各土层的埋藏条件,结合苏州地区经验,按《建筑桩基技术规范》(JGJ94-2008),桩基设计参数见下表: 桩基设计参数一览表 表14 层号 土层名称 桩基设计参数
