数据结构课程设计———图书馆管理系统.doc

资源描述

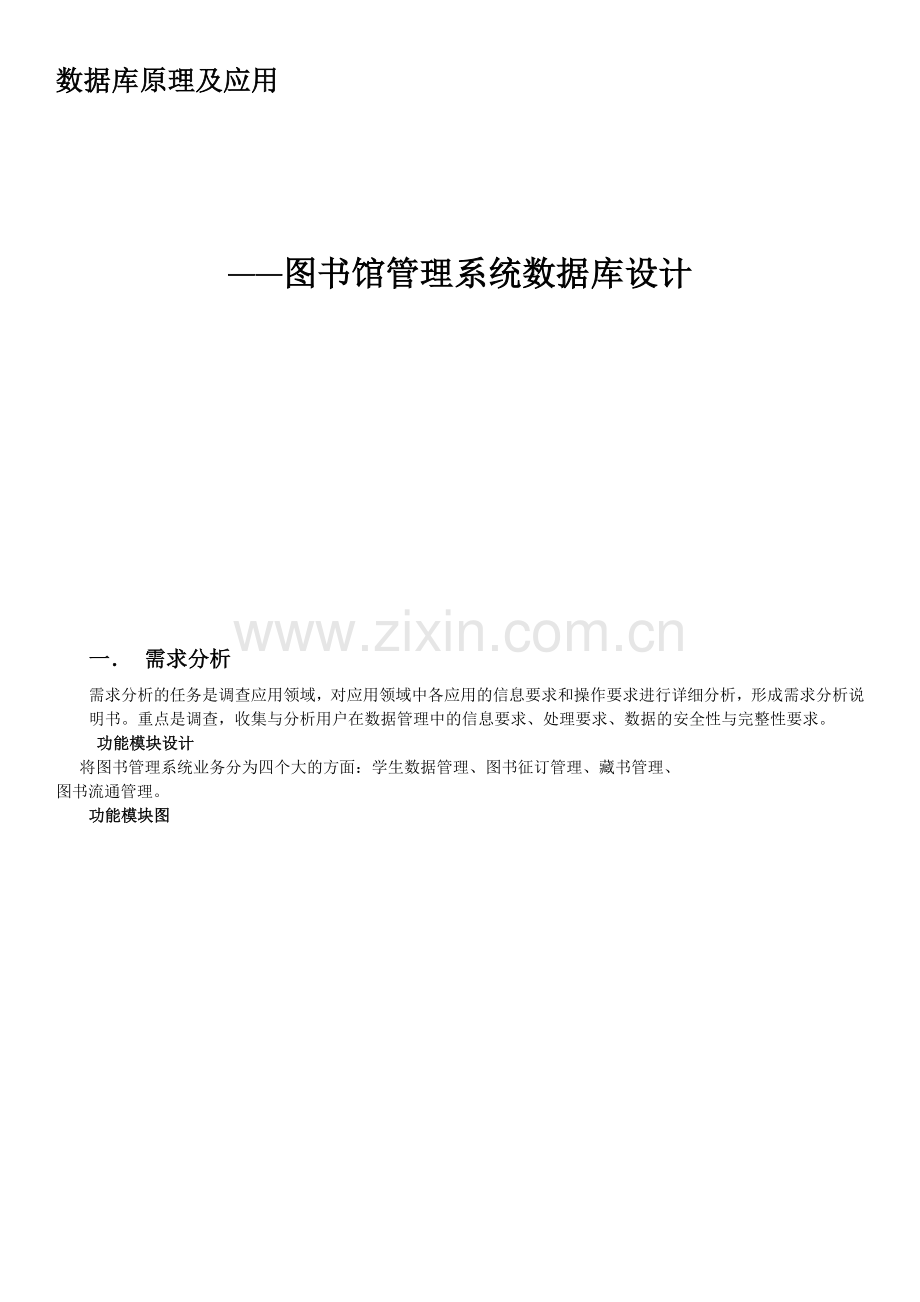

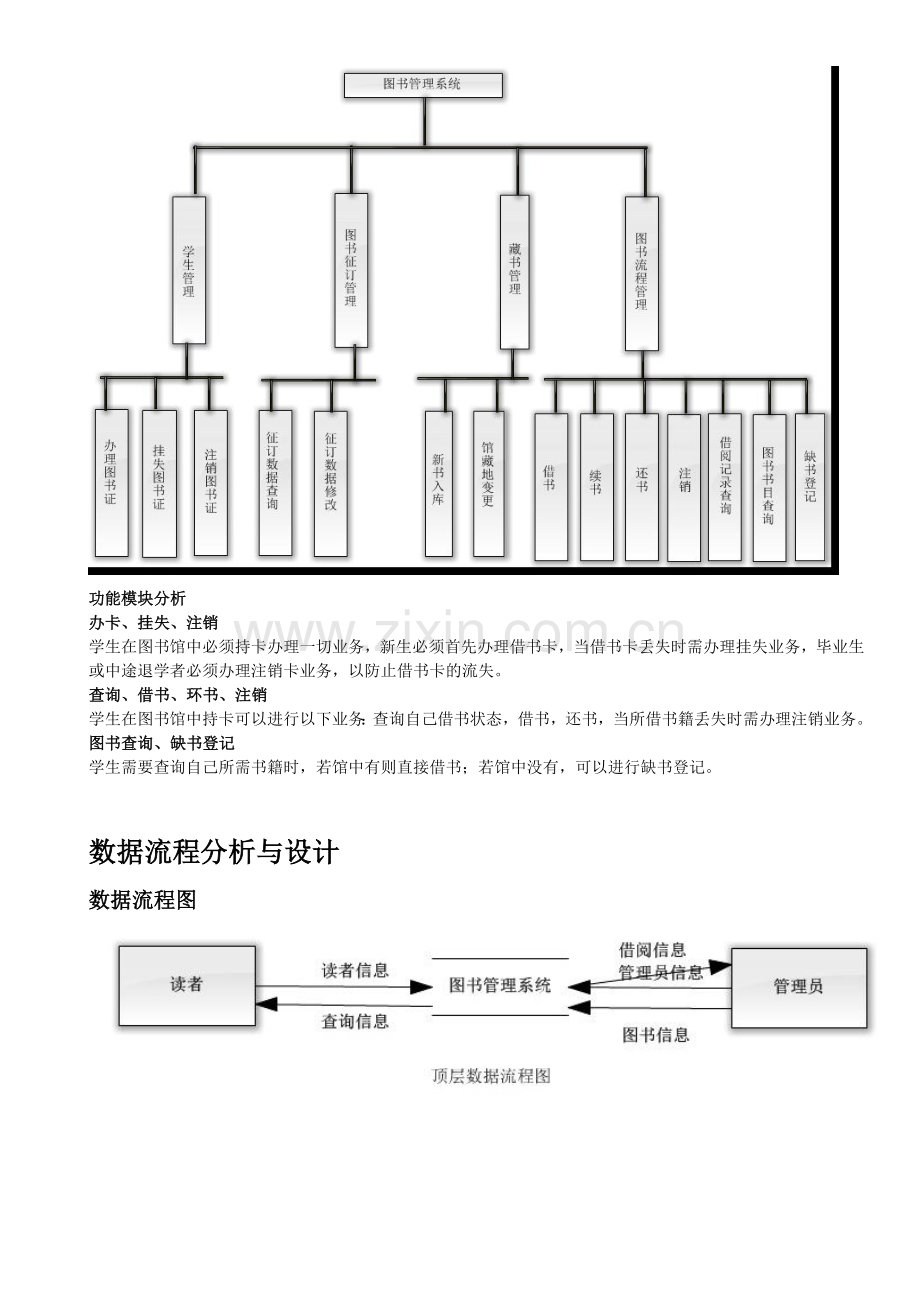

数据库原理及应用 ——图书馆管理系统数据库设计一．需求分析需求分析的任务是调查应用领域，对应用领域中各应用的信息要求和操作要求进行详细分析，形成需求分析说明书。重点是调查，收集与分析用户在数据管理中的信息要求、处理要求、数据的安全性与完整性要求。功能模块设计将图书管理系统业务分为四个大的方面：学生数据管理、图书征订管理、藏书管理、图书流通管理。功能模块图功能模块分析办卡、挂失、注销学生在图书馆中必须持卡办理一切业务，新生必须首先办理借书卡，当借书卡丢失时需办理挂失业务，毕业生或中途退学者必须办理注销卡业务，以防止借书卡的流失。查询、借书、环书、注销学生在图书馆中持卡可以进行以下业务：查询自己借书状态，借书，还书，当所借书籍丢失时需办理注销业务。图书查询、缺书登记学生需要查询自己所需书籍时，若馆中有则直接借书；若馆中没有，可以进行缺书登记。数据流程分析与设计数据流程图数据字典的建立数据字典数据字典是我在数据流程图中选取的一些中层数据流，我把我所抽去的数据列出以下表来。数据项数据项名数据类型长度别名取值范围 Sno 字符型 10 学号 Sname 字符型 10 姓名 Ssex 字符型 2 性别男、女 Sgrade 字符型 10 年级 Sdept 字符型 10 学院 Smajor 字符型 10 专业 Sclass 字符型 10 班级 Bno 字符型 10 条码号 Bname 字符型 10 书名 Bahthor 字符型 10 作者 Bpress 字符型 10 出版社 Bprice 浮点型（单精度） 10 定价 Pno 字符型 10 馆藏地编号 1—10 Bstate 字符型 10 图书状态 Bbstate 字符型 10 借阅状态 Cno 字符型 10 卡号 Bno 字符型 10 条码号 Bbno 字符型 10 借书代号 Bbtime 日期型 10 借书时间（应还时间—借书时间）小于一个月 Brtime 日期型 10 应还时间 Pno 字符型 10 馆藏地编号 1—10 Pname 字符型 10 馆藏地名称 Cno 字符型 10 卡号 Rtime 日期型 10 时间 Rstate 字符型 10 欠书状态 Rfine 浮点型（单精度） 10 超时罚款 Cno 字符型 10 卡号 Cstate 字符型 10 卡状态 Sno 字符型 10 学号 Qname 字符型 10 书名 Qahthor 字符型 10 作者 Qpress 字符型 10 出版社 Qprice 浮点型（单精度） 4 定价 Qfrequence 整型 4 搜索频率数据机构数据结构名含义说明组成学生信息记录学生的基本信息学号、姓名、性别、年级、学院、专业、班级图书信息记录图书的基本信息条码号、书名、作者、出版社、定价、馆藏地编号、图书状态、借阅状态借阅信息记录学生借书信息卡号、条码号、借书代号、借书时间、应还时间馆藏地信息图书的分布情况馆藏地编号、馆藏地名称学生日常事务信息反映学生借书状态，如是否允许借书等卡号、时间、欠书状态、超时罚款借书卡信息学生借书卡基本信息，放映学生借书卡状态卡号、卡状态、学号缺书登记记录学生需要图书（馆内没有）信息书名、作者、出版社、搜索频率、定价二．概念结构设计 E-R图根据前面的需求分析，可以将图书管理系统数据库实体划分为图书信息实体集、学生信息实体集、馆藏地实体集、借书卡信息实体集、缺书信息实体集，各实体集里还包含不同的实体以下包括所有的实体。学生：{学号，姓名，性别，年级，学院，专业，班级} 图书：{条码号，书名，作者，出版社，定价，馆藏地编号，图书状态，借阅状态} 馆藏地：{馆藏地编号，馆藏地名称} 借书卡：{卡号，卡状态，学号} 缺书：{书名，作者，出版社，定价，搜索频率} 学生日常事务信息：{卡号，时间，欠书状态，超时罚款} E-R图三．逻辑结构设计概念模型向关系模型的转变将E-R图转换为关系模型，即将实体、实体的属性和实体之间的联系转化为关系模式,为应用程序建立专门的视图而不必要应用程序直接访问数据表关系模式的设计 Student 数据项名数据类型长度别名是否为空主外键 Sno 字符型 10 学号否主键 Sname 字符型 10 姓名 Ssex 字符型 2 性别 Sgrade 字符型 10 年级 Sdept 字符型 10 学院 Smajor 字符型 10 专业 Sclass 字符型 10 班级 Book 数据项名数据类型长度别名是否为空主外键 Bno 字符型 10 条码号否主键 Bname 字符型 10 书名否 Bahthor 字符型 10 作者否 Bpress 字符型 10 出版社否 Bprice 浮点型（单精度） 4 定价否 Pno 字符型 10 馆藏地编号否外键 Bstate 字符型 10 图书状态否 Bbstate 字符型 10 借阅状态否 Jieyue 数据项名数据类型长度别名是否为空主外键 Cno 字符型 10 卡号否外键主键 Bno 字符型 10 条码号否外键 Bbno 字符型 10 借书代号否 Bbtime 日期型 10 借书时间否 Brtime 日期型 10 应还时间否 Btime 日期型 10 还书时间（应还时间—借书时间）等于一个月 Place 数据项名数据类型长度别名是否为空主外键 Pno 字符型 10 馆藏地编号否主键 Pname 字符型 10 馆藏地名称否 Rountin 数据项名数据类型长度别名是否为空主外键 Cno 字符型 10 卡号否外键主键 Rtime 日期型 10 时间否 Rstate 字符型 10 欠书状态否 Rfine 浮点型（单精度） 10 超时罚款否对时间的检查，当借还书中的还书时间小于应还时间时，超时罚款为零；当超过应还时间未还书时，开始计费，超时罚款=（时间-应还时间）*0.01；当借还书中的还书时间确定时，超时罚款=（还书时间-应还时间）*0.01。 Card 数据项名数据类型长度别名是否为空主外键 Cno 字符型 10 卡号否主键 Cstate 字符型 10 卡状态否 Sno 字符型 10 学号否外键 LinkBook 数据项名数据类型长度别名是否为空主外键 Qname 字符型 10 书名否主键 Qahthor 字符型 10 作者否 Qpress 字符型 10 出版社否 Qprice 浮点型（单精度） 4 定价 Qfrequence 整型 4 搜索频率数据库关系图为学生进行图书查询建立视图： V-BookSelect 数据项名数据类型长度别名是否为空 Bname 字符型 10 书名否 Bahthor 字符型 10 作者否 Bpress 字符型 10 出版社否 Bprice 浮点型（单精度） 4 定价否 Pno 字符型 10 馆藏地编号否 Bstate 字符型 10 图书状态否 Bbstate 字符型 10 借阅状态否建立学生、借书卡以及日常事务信息的联系视图，供借书处检查学生详细信息时使用： V-SCR 数据项名数据类型长度别名是否为空 Cno 字符型 10 卡号否 Sname 字符型 10 姓名 Ssex 字符型 2 性别 Sgrade 字符型 10 年级 Sdept 字符型 10 学院 Smajor 字符型 10 专业 Sclass 字符型 10 班级 Cstate 字符型 10 卡状态否 Rstate 字符型 10 欠书状态否 Rfine 浮点型（单精度） 10 超时罚款否当卡挂失时，不能进行借书业务。凭借学生证可以进行图书注销处理。建立学生日常事务信息、借阅信息、图书的联系视图，供借书处、还书处、注销处处理相关业务时使用： V-SBB1 数据项名数据类型长度别名是否为空 Bname 字符型 10 书名否 Bahthor 字符型 10 作者否 Bpress 字符型 10 出版社否 Bprice 浮点型（单精度） 4 定价否 Bstate 字符型 10 图书状态否 Bbstate 字符型 10 借阅状态否 Bbno 字符型 10 借书代号否 Bbtime 日期型 8 借书时间否 Brtime 日期型 8 应还时间否 Rstate 字符型 10 欠书状态否 Rfine 浮点型（单精度） 4 超时罚款否 V-SBB2 数据项名数据类型长度别名是否为空 Bname 字符型 10 书名否 Bahthor 字符型 10 作者否 Bpress 字符型 10 出版社否 Bprice 浮点型（单精度） 4 定价否 Pno 字符型 10 馆藏地编号否 Bstate 字符型 10 图书状态否 Bbstate 字符型 10 借阅状态否 Brtime 日期型 10 应还时间否 Btime 日期型 10 还书时间 Rstate 字符型 10 欠书状态否 Rfine 浮点型（单精度） 4 超时罚款否 V-SBB3 数据项名数据类型长度别名是否为空 Bname 字符型 10 书名否 Bahthor 字符型 10 作者否 Bpress 字符型 10 出版社否 Bprice 浮点型（单精度） 4 定价否 Pno 字符型 10 馆藏地编号否 Bstate 字符型 10 图书状态否 Bbstate 字符型 10 借阅状态否 Brtime 日期型 10 应还时间否 Rstate 字符型 10 欠书状态否 Rfine 浮点型（单精度） 4 超时罚款否建立学生的累计借书视图： V-AllBorrow 数据项名数据类型长度别名是否为空 Bno 字符型 10 条码号否 Bname 字符型 10 书名否 Bahthor 字符型 10 作者否 Bpress 字符型 10 出版社否 Bprice 浮点型（单精度） 4 定价否 Bbno 字符型 10 借书代号否 Bbtime 日期型 10 借书时间否 Btime 日期型 10 还书时间建立借书卡、日常事务信息的联系视图，为罚款处处理相关业务时使用： V-Fine 数据项名数据类型长度别名是否为空 Sno 字符型 10 学号否 Rtime 日期型 10 时间否 Rfine 浮点型（单精度） 4 超时罚款否建立缺书和图书丢失视图，为购书时提供信息： V-BuyBook1 数据项名数据类型长度别名是否为空 Qname 字符型 10 书名否 Qahthor 字符型 10 作者否 Qpress 字符型 10 出版社否 Qprice 浮点型（单精度） 4 定价 V-BuyBook2 数据项名数据类型长度别名是否为空 Bname 字符型 10 书名否 Bahthor 字符型 10 作者否 Bpress 字符型 10 出版社否 Bprice 浮点型（单精度） 4 定价否四．数据库的物理设计为上一阶段的关系模型选取一个最适合的应用要求的物理结构，即确定存取方法和存储结构。 --创建数据库 Create database Library --图书管理系统 on ( name='Library', filename='F:\00000000000000000000000Sql\数据库实训\MY数据库实训\Library.mdf',--路径 size=20mb, maxsize=200mb, filegrowth=10% ) log on ( name='Librarylog', filename='F:\00000000000000000000000Sql\数据库实训\MY数据库实训\Librarylog.ldf',--路径 size=5mb, maxsize=25mb, filegrowth=5mb ) --创建基本表 go use Library go create table Student --学生表 ( Sno Char(10) NOT NULL unique, --学号 Sname Char(10),--姓名 Ssex Char(2),--性别 Sgrade Char(10),--年级 Sdept Char(10),--学院 Smajor Char(10),--专业 Sclass Char(10),--班级 primary key(Sno) ) ) insert into Student values('068109175',') insert into Student values('068109176',' ) insert into Student values('068109177' ') insert into Student values('068109178'' ) insert into Student values('068109179' ') insert into Student values('068109180,' ) go create table Place--馆藏地 ( Pno char(10) not null unique,--馆藏地编号 Pname char(10) not null,--馆藏地名称 primary key(Pno) ) insert into Place values('1','1楼') insert into Place values('2','2楼') insert into Place values('3','3楼') insert into Place values('4','4楼') insert into Place values('5','5楼') insert into Place values('6','6楼') insert into Place values('7','7楼') go create table Book--图书 ( Bno char(10) not null PRIMARY KEY NONCLUSTERED,--条形码 Bname char(10) not null,--书名 Bahthor char(10) not null,--作者 Bpress char(10) not null,--出版社 Bprice numeric(9) not null,--定价 Pno char(10) not null,--馆藏地编号 Bstate char(10) not null,--图书状态 Bbstate char(10) not null,--借阅状态 foreign key(Pno) references Place(Pno) ) insert into Book values('1001','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1002','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1003','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1004','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1005','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1006','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1007','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1008','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1009','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1010','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1011','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1012','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1013','诛仙','萧鼎','第八出版社','1','1','在馆','可借') insert into Book values('1014','诛仙','萧鼎','第八出版社','1','1','丢失','可借') go create index 书名 on Book(Bname) go create table Card--图书证 ( Cno char(10) not null unique,--卡号 Cstate char(10) not null,--卡状态 Sno char(10) not null,--学号 primary key (Cno), foreign key(Sno) references Student(Sno) ) insert into Card values('068109171','正常','068109171') insert into Card values('068109172','正常','068109172') insert into Card values('068109173','正常','068109173') go use Library go create table Jieyue--借阅 ( Cno char(10) not null,--卡号 Bno char(10) not null,--条形码 Bbno char not null,--借书代号 Bbtime date not null,--借书时间 Brtime date not null,--应还时间 Btime date ,--还书时间 primary key(Cno,Bno,Bbno,Bbtime), foreign key(Cno) references Card(Cno), foreign key(Bno) references Book(Bno) ) go create table LinkBook--缺书 ( Qname char(10) not null,--书名 Qahthor char(10) not null,--作者 Qpress char(10) not null,--出版社 Qprice float(4),--定价 Qfrequence float(4) ,--搜索频率 primary key(Qname,Qahthor,Qpress) ) go create table Rountin--学生日常事务日志 ( Cno char(10) not null,--卡号 Rtime datetime,--时间 Rstate int not null,--欠书状态 Rfine numeric(9) ,--超时罚款 primary key(Cno,Rtime), foreign key(Cno) references Card(Cno) ) --创建视图 use Library go --//在馆图书视图 create view V_BookSelect(Bname,Bahthor,Bpress,Bprice,Pno,Bstate,Bbstate) as select Bname,Bahthor,Bpress,Bprice,Pno,Bstate,Bbstate from Book where Bstate='在馆' go --//所有图书查询 create view V_BookSelectall(Bno,Bname,Bahthor,Bpress,Bprice,Pno,Bstate,Bbstate) as select Bno,Bname,Bahthor,Bpress,Bprice,Pno,Bstate,Bbstate from Book go --//所有征订图书 create view V_BookSelectBookLink(Qname,Qahthor,Qpress,Qprice) as select Qname,Qahthor,Qpress,Qprice from LinkBook go -- //搜索频率大约的缺书项 create view V_BuyBook1(Qname,Qahthor,Qpress,Qprice) as select Qname,Qahthor,Qpress,Qprice from LinkBook where Qfrequence>10 go --//处于丢失状态的图书视图 create view V_BuyBook2(Bname,Bahthor,Bpress,Bprice) as select Bname,Bahthor,Bpress,Bprice from Book where Bstate='丢失' go --//罚款 create view V_Fine(Cno,Sno,Rtime,Rfine) as select Card.Cno,Sno,Rtime,Rfine from Card,Rountin where Card.Cno=Rountin.Cno go --//产看所有 create view V_SBB1(Cno,Bno,Bname,Bahthor,Bpress,Bprice,Bstate,Bbstate,Bbno,Bbtime,Brtime,Btime,Rstate,Rfine) as select Jieyue.Cno,Book.Bno,Bname,Bahthor,Bpress,Bprice,Bstate,Bbstate,Bbno,Bbtime,Brtime,Btime,Rstate,Rfine from Jieyue,Rountin,Book where Jieyue.Cno=Rountin.Cno and Jieyue.Bno=Book.Bno go --//借书 create view V_SBB2(Cno,Bno,Bname,Bborrowno,Bahthor,Bpress,Bprice,Pno,Bbno,Bstate,Bbstate,Bbtime,Brtime,Btime,Rtime,Rstate,Rfine) as select Jieyue.Cno,Book.Bno,Bname,Bbno,Bahthor,Bpress,Bprice,Pno,Bbno,Bstate,Bbstate,Bbtime,Brtime,Btime--,Rtime,Rstate,Rfine from Jieyue inner join Book on Jieyue.Bno=Book.Bno --inner join Rountin --on Jieyue.Cno=Rountin.Cno where Btime is null go --//注销 create view V_SBB3(Cno,Bno,Bname,Bahthor,Bpress,Bprice,Pno,Bstate,Bbstate,Brtime,Rstate,Rfine) as select Jieyue.Cno,Book.Bno,Bname,Bahthor,Bpress,Bprice,Pno,Bstate,Bbstate,Brtime,Rstate,Rfine from Jieyue,Rountin,Book where Jieyue.Cno=Rountin.Cno and Jieyue.Bno=Book.Bno go --//状态 create view V_SCR(Cno,Sname,Ssex,Sgrade,Sdept,Smajor,Sclass,Cstate,Rtime,Rstate,Rfine) as select Card.Cno,Sname,Ssex,Sgrade,Sdept,Smajor,Sclass,Cstate,Rtime,Rstate,Rfine from Student,Card,Rountin where Student.Sno=Card.Sno and Card.Cno=Rountin.Cno go --//所有借出的书 create view V_allBorrow(Cno,Bname,Bahthor,Bpress,Bprice,Bbno,Bbtime,Btime) as select Jieyue.Cno,Bname,Bahthor,Bpress,Bprice,Bbno,Bbtime,Btime from Book,Jieyue where Book.Bno=Jieyue.Bno --创建存取过程 use Library go CREATE PROCEDURE 状态查询 @kahao char(10)AS select * from V_SCR where Cno=@kahao go CREATE PROCEDURE 借书 @kahao char(10), @tiaomahao char(10) --条形码号 AS declare @cishu1 int,--次数 @benshu1 int,-- @shijian datetime,--时间 @cishu int,-- @benshu int--本数 Set @cishu1=0 set @benshu1=0 declare cursor_bbtime CURSOR scroll for select Bbno from V_SBB2 where Cno=@kahao and Bno=@tiaomahao declare cursor_rstate CURSOR scroll for select Rstate from Rountin where Cno=@kahao open cursor_bbtime open cursor_rstate fetch first from cursor_bbtime into @cishu1 -- 当前书 fetch first from cursor_Rstate into @benshu1 -- 本数 close cursor_bbtime close cursor_rstate deallocate cursor_bbtime deallocate cursor_rstate set @cishu=@cishu1+1 set @benshu=@benshu1+1 set @shijian=GETDATE() --时间 update Book set Book.Bbstate='不可借' where @kahao in(select Cno from card ) and Bno=@tiaomahao insert into Jieyue(bbno,cno,bno,Bbtime,brtime) values(@cishu,@kahao,@tiaomahao,@shijian,DATEADD(day, 30, @shijian))--借阅信息 insert into Rountin(cno,Rstate,Rtime) values(@kahao,@benshu,@shijian)--更新事务日志 select distinct Cno,Bno,Bname,Bborrowno,Bahthor,Bpress,Bprice,Pno,Bbno,Bstate,Bbstate,Bbtime,Brtime,Rtime,Rstate,Rfine from V_SBB2 where Cno=@kahao go CREATE PROCEDURE 还书 @kahao char(10), @tiaomahao char(10) AS declare @time datetime, @benshu int, @benshu1 int declare cursor_time CURSOR scroll for select Brtime from V_SBB2 where Cno=@kahao and Bno=@tiaomahao declare cursor_Rstate CURSOR scroll for select Rstate from Rountin where Cno=@kahao open cursor_time open cursor_Rstate fetch first from cursor_time into @time fetch cursor_Rstate into @benshu set @benshu1=@benshu-1 close cursor_time close cursor_Rstate deallocate cursor_time deallocate cursor_rstate update Rountin set Rfine=DATEDIFF(day,@time,GETDATE())*0.03 where Cno=@kahao and @tiaomahao in (select Bno from Book) and DATEDIFF(day,@time,GETDATE())>0 update Book set Bbstate='可借' where @kahao in(select Cno from card ) and Bno=@tiaomahao update Jieyue set Btime=GETDATE() where Cno=@kahao and Bno=@tiaomahao update Rountin set Rstate=@benshu1 where Cno=@kahao select distinct Cno,Sname,Ssex,Sgrade,Sdept,Smajor,Sclass,Cstate,Rtime,Rstate,Rfine from V_SCR go CREATE PROCEDURE 注销 @kahao char(10), @tiaomahao char(10) AS declare @time datetime, @benshu int, @benshu1 int, @price numeric declare cursor_time CURSOR scroll for select Brtime from V_SBB3 where Cno=@kahao and Bno=@tiaomahao declare cursor_Rstate CURSOR scroll for select Rstate from Rountin where Cno=@kahao declare cursor_price CURSOR scroll for select Bprice from Book where Bno=@tiaomahao open cursor_time open cursor_Rstate open cursor_price fetch cursor_time into @time fetch cursor_Rstate into @benshu fetch cursor_price into @price set @benshu1=@benshu-1 close cursor_time close cursor_Rstate close cursor_price deallocate cur
