用create multipart path 创建你想要的guadring
有些代工厂不给力啊,给出的multipart只有那么一排孔的,不怎么方便画图,苦了我们啊,不过有个办法可以不那么苦啊,自己动手做一个来.要做一个随时拿来用的cell模版,那么必定要满足代工厂的设计规则的.否则它也没有存在的理由.如果对一个工艺非常熟悉了,可以直接按步骤下手了,如果不是那么你必需知道下面的几条规则.
数据准备:
1.guadring 的宽度.(呵呵,这个可以不算规则,但还是少不了的.)
2. contact size/space
3. comp overlap of contact
4. metal1overlap of cantact
5. nimp extension beyond comp outside nwell.
6. pimp extension beyond comp inside nwell
7.nwell overlap of pcomp inside nwell

行了,差不多了.

步骤:1.在lsw窗口选择comp层(有的叫od)

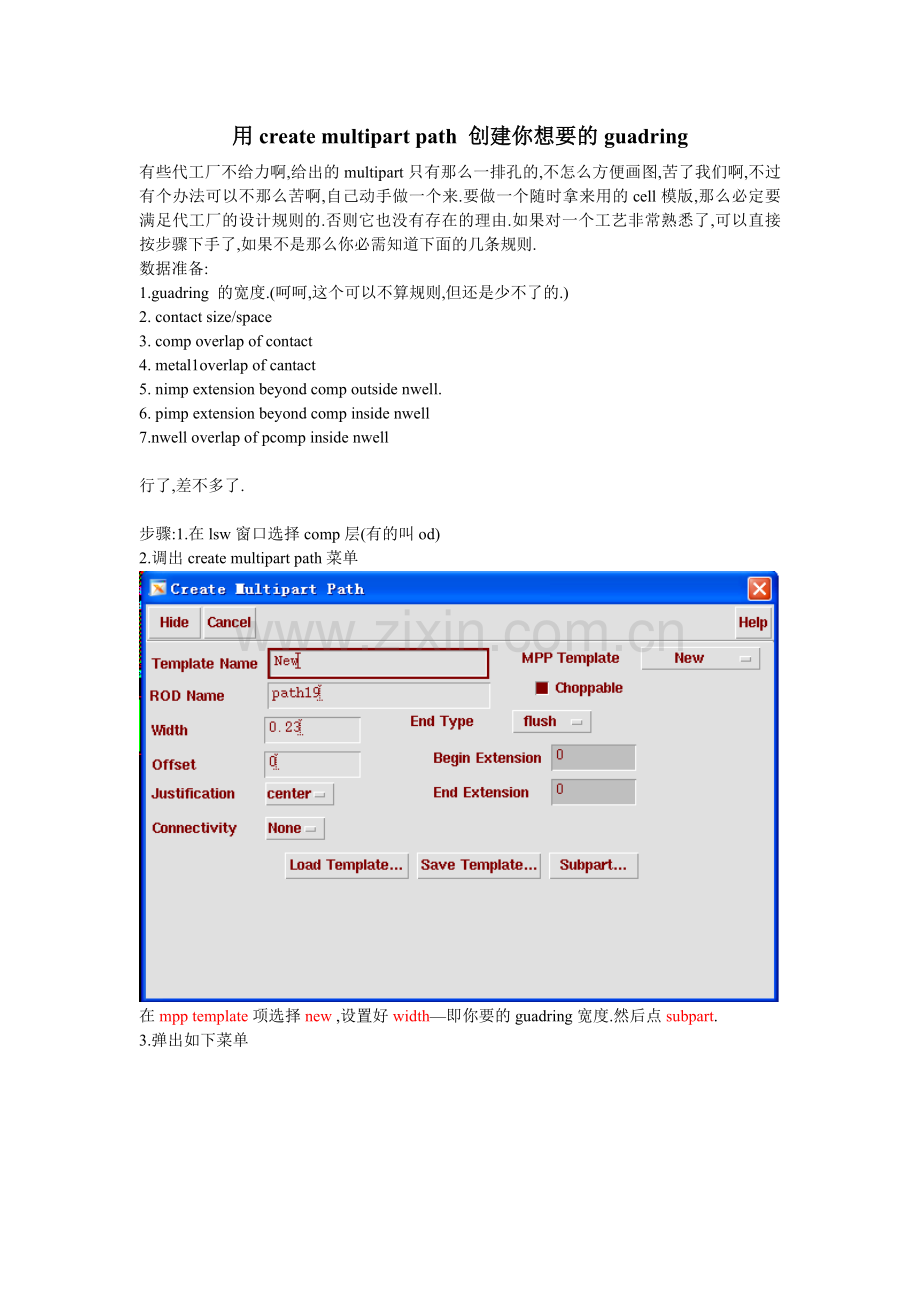

2.调出create multipart path菜单

在mpp template项选择new ,设置好width—即你要的guadring宽度.然后点subpart.
3.弹出如下菜单
在offset subpath栏下,选met层,设好宽度,这个宽度要好好计算一下,如果是单排孔,最小宽度也要:contact size+2*metl1 overlap contact.然后点add.用同样的方法add pplus.成功的话,会在上面有显示. 如
4.点选enclosure, 在这里,如果之前有add了metal,在这里就可以不用动了,如果没有add,就可以在这里,因为这个选项,enclosure的值是不能大于你的guadring的宽度的.提示一下,如果在这里加,设值要注意一下,enclosure的值为0则此layer的宽度与guadring一样宽.
5.点subrectangle弹出如下我们要在这一栏里add 孔,这里的width,length,space,都是指孔的.begingoffset,是孔相对comp的起点.至于separation,一排孔的就可以填0,两排孔的话,一排为A,另一排则为-A.
这此个参数这样子讲可能比较难领会,自己一个个调来看效果就明白了.上面的步骤完成后点OK再点上面的save template保存为模版.一路点一下去就OK了.
