烟气排放连续监测系统简介演示幻灯片.ppt

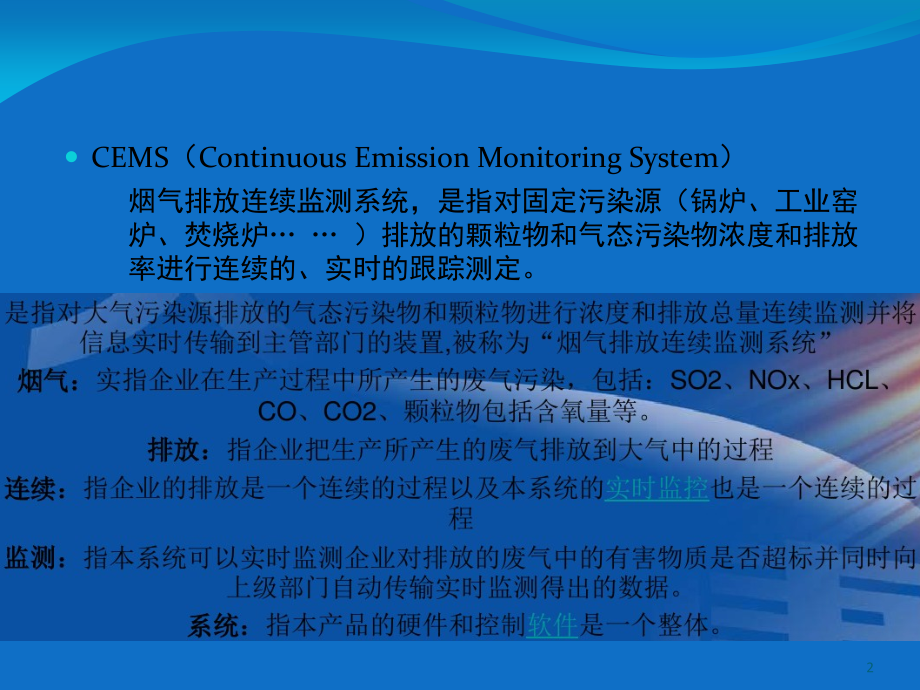

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,烟气排放连续监测系统,CEMS,（,Continuous Emission Monitoring System,）,热电厂设备技术部,1,CEMS,（,Continuous Emission Monitoring System,）,烟气排放连续监测系统，是指对固定污染源（锅炉、工业窑炉、焚烧炉,）排放的颗粒物和气态污染物浓度和排放率进行连续的、实时的跟踪测定。,2,完整的,CEMS,系统组成,3,CEMS,系统环保数据采集传输,4,热电厂,CEMS,系统汇总,CEMS,测量烟气,核心仪表,品牌型号,产地,测量,数量,取样口位置,集成厂商型号,组态,脱硫塔后烟气（小量程）,Rosemount,X-STREAN C,德国,SO2,NOx,O2,2,套,烟气脱硫塔下降烟道测量平台,杭州聚光,CEMS2000B,天之润,脱硫塔前烟气测量（大量程,),Rosemount,X-STREAN C,德国,SO2,NOx,O2,2,套,烟气脱硫塔前水平烟道测量平台,杭州聚光,CEMS2000B,天之润,脱销前烟气测量,Hiroba,ENDA-640ZG,日本崛场,(HORIBA),NOx,O2,2,套,烟气脱销前,型上升烟道,中科天融,TR-,型,CEMS,中科天融,脱销后烟气测量,氨逃逸,Hiroba,ENDA-C2000,日本崛场,(HORIBA),NH3,NOx,O2,2,套,烟气脱销后,型下降烟道,中科天融,TR-,型,CEMS,中科天融,5,聚光,CEMS,采样技术原理,6,聚光,CEMS,分析仪表要求,分析仪表测量气要求,要求被测气体无尘、无水、常温、常压,冷凝除水等预处理系统复杂，维护工作量较大,制冷压缩机、蠕动泵、采样泵、过滤器等,7,聚光,CEMS,反吹气源（仪表风）,1.,安装位置,一路到分析小屋安放,CEMS,机柜的背面墙壁，一路到烟囱或烟道测量点平台。,2.,技术要求,要求反吹气源（仪表风）洁净、干燥、无油、露点,0,o,C,，压力,0.4,0.7MPa,，流量,300L/min,并确保反吹气源长期不间断的提供，以保证设备的正常运行。,用,DN15,的镀锌管铺设，并且气管出口方向尽量为向下或者水平方向（主要为了防止雨水进入反吹气源管），气源管末端应安装,G1/2,”,（,DN15,）内螺纹球阀。,注意,:,反吹气源对仪器长时间的正常运行和检测数据的准确性至关重要，为保证反吹气源内不含有杂质,，反,吹气源管不能用生锈的金属管子。,8,吸收光谱原理,E,1,E,2,光子,能级跃迁,不同气体分子具有不同的特征吸收光谱,同种气体具有不同光谱特性的吸收谱线,9,10,波段的划分,10,SO2,吸收,仪表通入,500ppm SO2,前后的光谱变化情况,此两波段,11,NO,吸收,仪表通入,500ppm NO,前后的光谱变化情况,此一波段,12,TPF,温压流一体化测量仪,温度测量,原理：温度传感器,测量范围：,0,400,度或定制量程,测量精度：,0.5%,流速测量,原理：皮托管差压变送器法,测量范围：,5,40m/s,测量精度：,5%FS,压力测量,原理：压力传感器,测量范围：,-10,10Kpa,或定制量程,测量精度：,0.5%,13,13,温压流结构介绍,机箱单元由温度变送器、压力变送器、差压变送器和流速反吹电磁阀等组成，内部结构如下图所示：,图,:TPF-100,内部结构图,14,15,CEMS-2000,参数测量子系统,X,型皮托管流速计工作原理,15,流速测量原理介绍,流速测量原理为：,皮托管流速计插入烟道，其动压管和静压管检测到烟气的全压和静压后经差,压变送器转换成相应的差压比例电流,（,4-20,）,mA,，传送给工控机，然后由工控,机根据流速与差压之间对应关系转换进行数据处理。,流速计算公式：,现在一般采用下限值为,-2KPa,，上限值为,2KPa,的差压变送器，量程也就为,4KPa,，流速系数一般设为,1.1,，所以,16,温度压力测量原理介绍,温度测量原理：,温度传感器装于保护套管内插入烟道，检测到高温烟气温度后，经温度变送,器转换成比例电流（,4-20,）,mA,传给工控机进行数据显示和处理。,显示温度值与,4-20mA,电流值关系为：,温度值,=,（,4-20mA,电流值,-4,）,/16*,温度量程,+,起始温度值,量程：,0-400,，,温度值,=,（,4-20mA,电流值,-4,）,/16*400,17,温度压力测量原理介绍,压力测量原理：,压力取样管插入烟道，压力变送器检测到烟气压力后转换成比例电流（,4-,20,）,mA,传给工控机进行数据显示和处理。量程：,-10KPa10KPa,。,压力值,=,（,4-20mA,电流值,-4,）,/16*20000-10000,18,TPF,温压流一体化测量仪,湿度传感器：,阻容式,温度传感器：,PT100,铂电阻,湿度测量准确度：,a.5.0%,时，绝对误差应不超过,1.2%,b.5.0%,时，相对误差应不超过,12%,19,19,聚光,CEMS,系统外观,烟气分析仪,工控机显示器,组态界面,工控机主机,控制面板,电控系统,20,聚光,CEMS,系统部件功能,21,聚光,CEMS,系统,组态软件界面,22,聚光,CEMS,系统 核心表,23,聚光,CEMS,系统 控制面板,24,聚光,CEMS,系统电控系统,25,聚光,CEMS,系统取样气体预处理系统,26,聚光,CEMS,系统取样流程,27,集成皮托管流量计的取样探头,28,中科天融,Nox,CEMS,系统,29,中科天融,Nox,CEMS,系统,取样预处理装置,30,中科天融氨逃逸,CEMS,系统,化学发光法分析仪,(CLA),31,中科天融,CEMS,系统取样及流量测量,32,中科天融,CEMS,系统取样探头箱,33,中科天融,CEMS,系统多参数箱,34,
