物理试卷第三阶段.doc

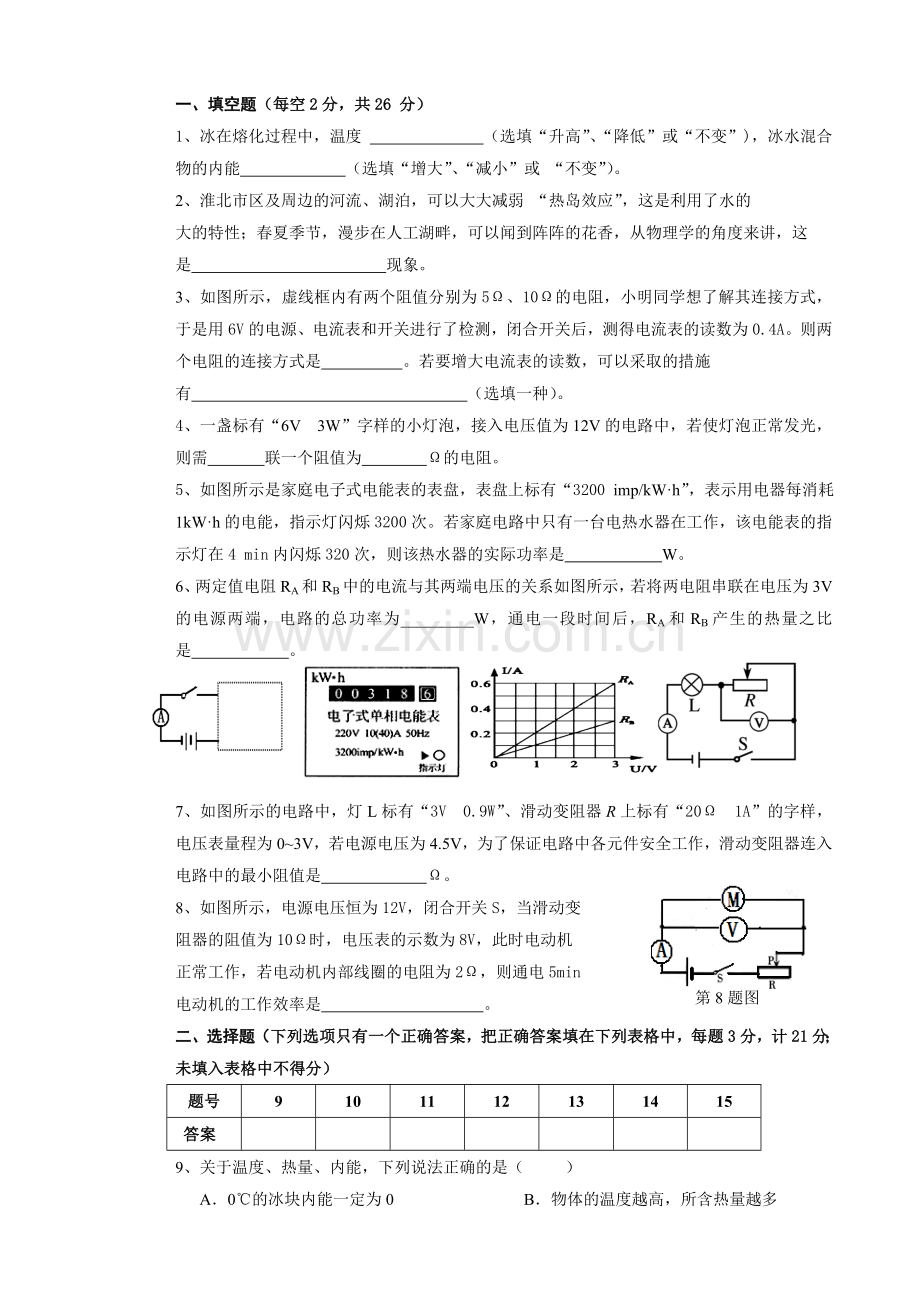

一、填空题（每空2分，共26 分）
1、冰在熔化过程中，温度 （选填“升高”、“降低”或“不变”)，冰水混合物的内能 （选填“增大”、“减小”或 “不变”）。
2、淮北市区及周边的河流、湖泊，可以大大减弱 “热岛效应”，这是利用了水的 大的特性；春夏季节，漫步在人工湖畔，可以闻到阵阵的花香，从物理学的角度来讲，这
是 现象。
3、如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用6V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.4A。则两个电阻的连接方式是 。若要增大电流表的读数，可以采取的措施
有 （选填一种）。
4、一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光，则需 联一个阻值为 Ω的电阻。
5、如图所示是家庭电子式电能表的表盘，表盘上标有“3200 imp/kW·h”，表示用电器每消耗1kW·h的电能，指示灯闪烁3200次。若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4 min内闪烁320次，则该热水器的实际功率是 W。
第7题图
第3题图
第5题图
第6题图
6、两定值电阻RA和RB中的电流与其两端电压的关系如图3所示
6、两定值电阻RA和RB中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为_________W，通电一段时间后，RA和RB产生的热量之比是 。

第8题图
7、如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1A”的字样，电压表量程为0~3V，若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是 Ω。
8、如图所示，电源电压恒为12V，闭合开关S，当滑动变
阻器的阻值为10Ω时，电压表的示数为8V，此时电动机
正常工作，若电动机内部线圈的电阻为2Ω，则通电5min
电动机的工作效率是　 。
二、选择题（下列选项只有一个正确答案，把正确答案填在下列表格中，每题3分，计21分；未填入表格中不得分）
题号
9
10
11
12
13
14
15
答案

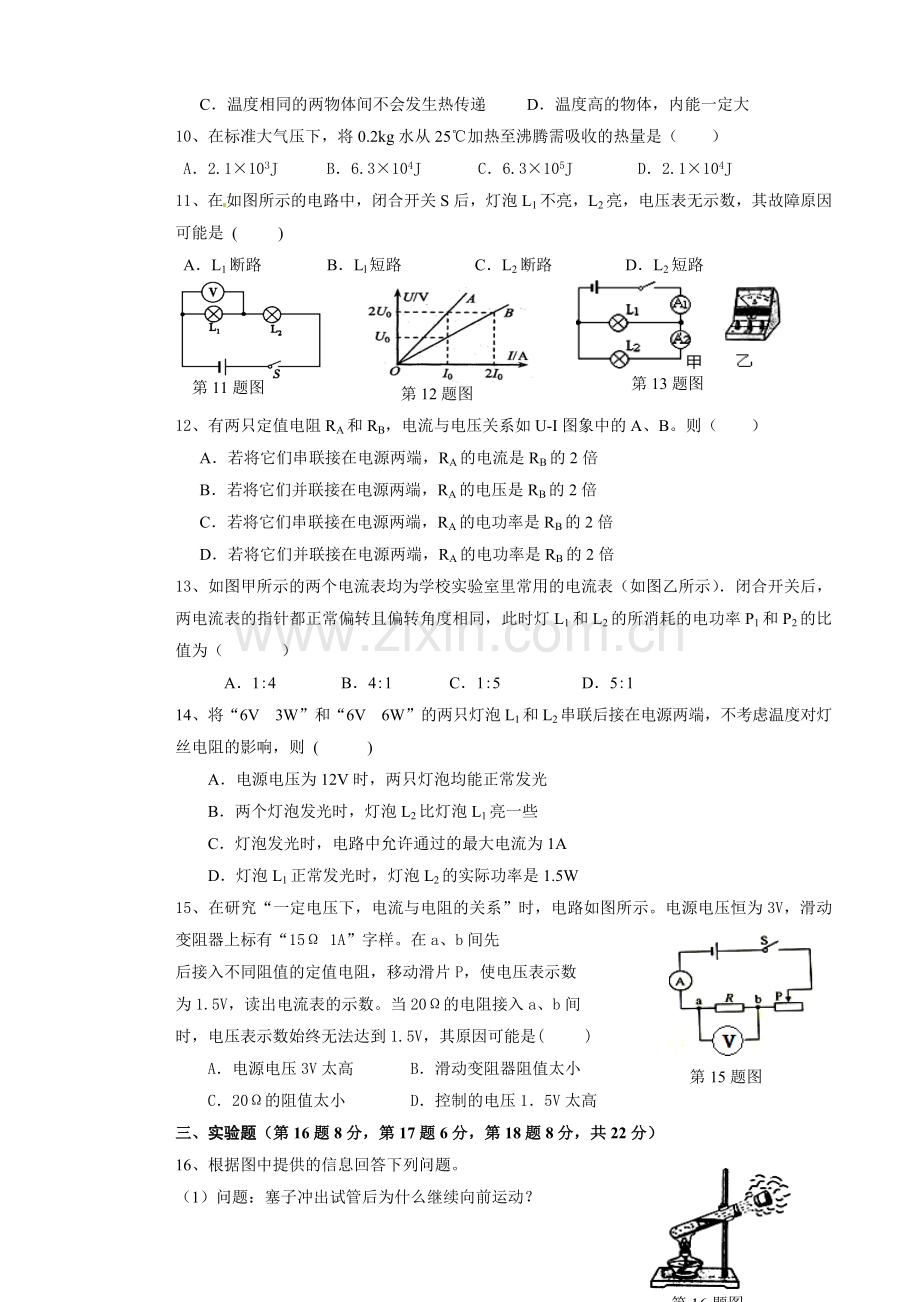

9、关于温度、热量、内能，下列说法正确的是（ ）
A．0℃的冰块内能一定为0 B．物体的温度越高，所含热量越多
C．温度相同的两物体间不会发生热传递 D．温度高的物体，内能一定大
10、在标准大气压下，将0.2kg水从25℃加热至沸腾需吸收的热量是（ ）
A．2.1×103J B．6.3×104J C．6.3×105J D．2.1×104J
11、在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是 ( )
第11题图
第12题图
第13题图
A．L1断路 B．Ll短路 C．L2断路 D．L2短路

12、有两只定值电阻RA和RB，电流与电压关系如U-I图象中的A、B。则（ ）
A．若将它们串联接在电源两端，RA的电流是RB的2倍
B．若将它们并联接在电源两端，RA的电压是RB的2倍
C．若将它们串联接在电源两端，RA的电功率是RB的2倍
D．若将它们并联接在电源两端，RA的电功率是RB的2倍
13、如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（　 　）
A．1:4 B．4:1 C．1:5 D．5:1
14、将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则 ( )
A．电源电压为12V时，两只灯泡均能正常发光
B．两个灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W
第15题图
15、在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先
后接入不同阻值的定值电阻，移动滑片P，使电压表示数
为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间
时，电压表示数始终无法达到1.5V，其原因可能是( )
A．电源电压3V太高 B．滑动变阻器阻值太小
C．20Ω的阻值太小 D．控制的电压1．5V太高
三、 实验题（第16题8分，第17题6分，第18题8分，共22分）
第16题图
16、根据图中提供的信息回答下列问题。
（1）问题：塞子冲出试管后为什么继续向前运动？
回答： ；
（2）问题：塞子被推出的过程中，能量是如何转化的？
回答： ；
（3）提出一个与物态变化有关的问题并回答。
问题： ？
回答： 。
第17题图
17、 如图所示是测量电阻阻值的一种方法，我们称之为
电流表“外接法”，用这种方法测得的阻值偏 （选
填“大”或“小”），原因是
。
这种方法适宜于测量阻值较 （选填“大”或“小”）的电阻。
18、小敏同学要测量额定电压为2.5V、小灯泡的电功率：
（1）连接的不完整实物电路如图（甲）所示．请用笔画线代替导线，完成实物电路的连接（滑动变阻器的滑片向左移动时，灯泡变暗）。
图乙
图丙
I/A
U/V

（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表的指针几乎不动，产生这一现象的原因可能是　 　。
（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向　 　 （选填“A”或“B”）端移动，使电压表的示数为　 　V。
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是　 　W。观察图丙所示的I﹣U图象不是直线的原因是　 　。
（5）若想接着探究电流与电压的关系，需要补充的实验器材是 。
四、计算题（第19题6分，第20题7分，第21题8分，共21分）
19、“西气东输”工程实施后，淮北市民现在也使用了清洁环保的天然气。家住市区的小明想：将一壶水烧开究竟需要多少天然气呢？他通过实践收集了如下数据：水壶里放入2L、20℃的水，大火加热直至沸腾；又在物理书中查到天然气热值为8×107J/m3。（气压为1标准大气压）
（1）烧开这壶水，水需要吸收多少热量？
（2）如果小明家天然气炉具的效率是60%，烧开这壶水，需要燃烧多少m3的天然气？

20、学习了电学知识之后，小雨研究家中具有保温功能的电饭锅，画出电饭锅的电路原理图如图所示，电饭锅的铭牌上部分内容如下表。
（1）R1、R2中哪个是加热电阻？要使电饭锅加热，开关S闭合还是断开？
加热功率
1100W
额定电压
220V
最大容积
3L
保温功率
44W
（2）电饭锅正常加热时，电路的电流是多大？
（3）电路中电阻R1、R2的阻值各是多大？

21、如图所示的电路中，电源电压恒为6V。
（1）当开关S1闭合，S2，S3断开时，电流表示数为0.3A，求R的阻值；
（2）闭合开关S1，S3，断开S2时，小灯泡正常发光，电流表示数为0.9A，求通电5min灯泡所消耗的电能；
R
S2
S3
S1
L
（3）只闭合开关S2，断开S1，S3，求小灯泡实际的电功率（假设小灯泡的电阻不变）。
