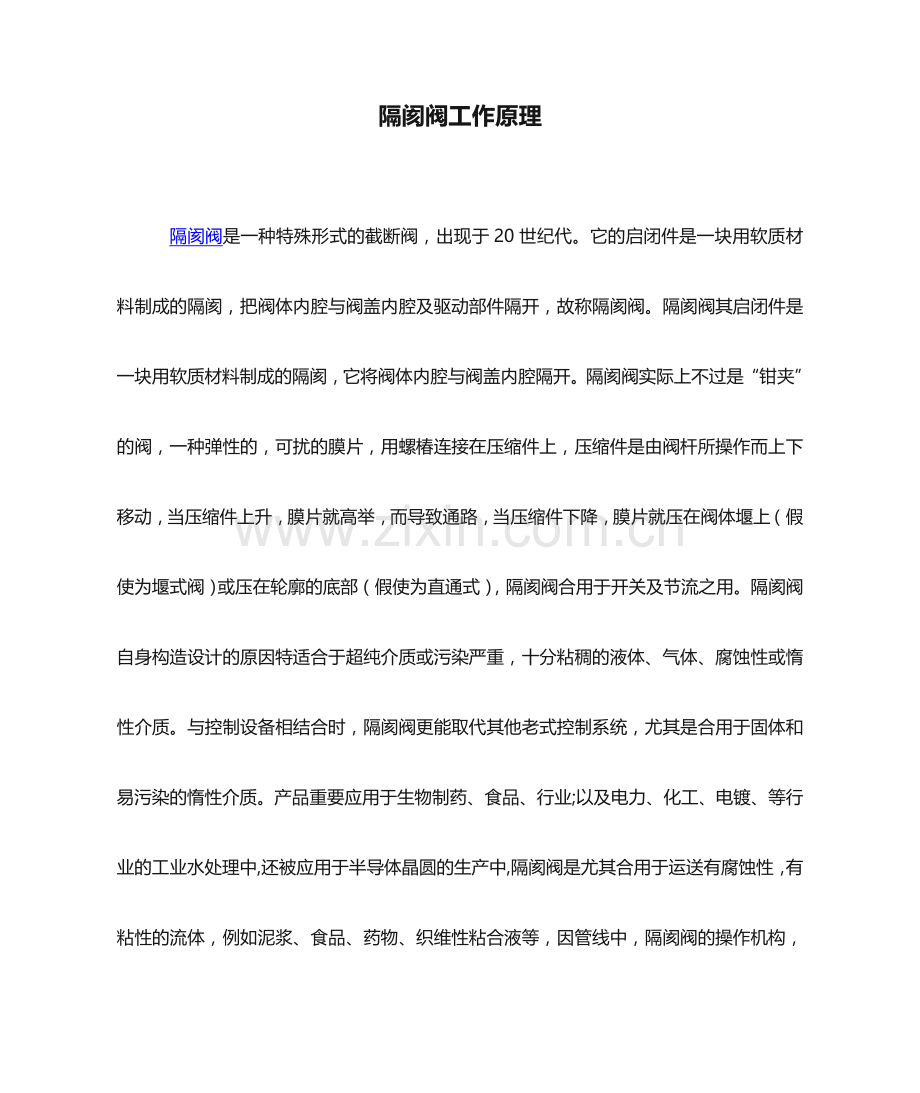

隔阂阀工作原理
隔阂阀是一种特殊形式的截断阀，出现于20世纪代。它的启闭件是一块用软质材料制成的隔阂，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔阂阀。隔阂阀其启闭件是一块用软质材料制成的隔阂，它将阀体内腔与阀盖内腔隔开。隔阂阀实际上不过是“钳夹”的阀，一种弹性的，可扰的膜片，用螺椿连接在压缩件上，压缩件是由阀杆所操作而上下移动，当压缩件上升，膜片就高举，而导致通路，当压缩件下降，膜片就压在阀体堰上（假使为堰式阀）或压在轮廓的底部（假使为直通式），隔阂阀合用于开关及节流之用。隔阂阀自身构造设计的原因特适合于超纯介质或污染严重，十分粘稠的液体、气体、腐蚀性或惰性介质。与控制设备相结合时，隔阂阀更能取代其他老式控制系统，尤其是合用于固体和易污染的惰性介质。产品重要应用于生物制药、食品、行业;以及电力、化工、电镀、等行业的工业水处理中,还被应用于半导体晶圆的生产中,隔阂阀是尤其合用于运送有腐蚀性，有粘性的流体，例如泥浆、食品、药物、织维性粘合液等，因管线中，隔阂阀的操作机构，是不暴露在运送流体中，故不具污染性，也不需要填料，阀杆填料部也不也许会泄漏。
隔阂阀的特点如下：
隔阂阀最突出特点是隔阂把下部阀体内腔与上部阀盖内腔隔开，使位于隔阂上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封构造，且不会产生介质外漏。采用橡胶或塑料等软质密封制作的隔阂，密封性很好。由于隔阂为易损件，应视介质特性而定期更换。受隔阂材料限制，隔阂阀合用于低压和温度相对不高的场所。隔阂阀按构造形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式一般为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
更多隔阂阀的有关技术规范请点击下面的linK:
阀门：
隔阂阀：
不锈钢阀门：
波纹管阀门：
安全阀：
减压阀：
气动球阀 ：
氧气阀门：
隔阂阀(diaphragm valve)是一种特殊形式的截断阀，出现于20世纪代。它的启闭件是一块用软质材料制成的隔阂，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔阂阀。
隔阂阀的特点如下：
最突出特点是隔阂把下部阀体内腔与上部阀盖内腔隔开，使位于隔阂上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封构造，且不会产生介质外漏。
1、采用橡胶或塑料等软质密封制作的隔阂，密封性很好。由于隔阂为易损件，应视介质特性而定期更换。
2、受隔阂材料限制，隔阂阀合用于低压和温度相对不高的场所。
3、隔阂阀按构造形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式一般为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不适宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不适宜在较高压力的管路中使用气动隔阂阀.
气动和电动指的是阀门的驱动方式。
这个是气动执行机构原理，简朴的说就是压缩气体使活塞运动来驱动阀杆。
电动的简朴的这样说就是用马达替代手动操作。
隔阂阀是在1.3×10-5～2.5X106Pa的流体系统中用来启动或隔断气流的阀门。 重要性能　
漏率：≤1.3×10-5Pa。L／S；
材料：304、316L；　　　　　　　
工作介质：气，水，油；
工作温度：氟橡胶-30℃～＋150℃；
原理和特点　
原理：以压缩空气为动力带动传动螺杆，使阀芯上下运动，同步拉动膜片上下运动使其关闭和打开。特点：构造紧凑、简朴、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换以便；
电动隔阂阀：1.本阀由阀体、阀盖、阀杆、阀瓣、隔阂、电动装置和其他驱动零件等构成。
2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而到达的。
3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将“手—电动切换手柄”转换至刻有手动标识的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则启动。
4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标识的位置上，方可进行电动操作。
维护保养和安装使用注意事项
1.阀门应寄存在干燥通风的室内，严禁堆迭放置。
2.库存阀门的通路两端必须封口，以防异物进入内腔而损伤密封部件。且应防止与油类或其他易燃物品接触。
3.本阀的金属加工表面应清除污垢，并涂以防锈剂。
4.衬胶层或橡胶隔阂表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。
5.在寄存期间或停用期间，应逆时针旋转手轮，使阀门处在微启状态，防止使隔阂因长期受压而失去弹性。
6.运送过程中或安装时，吊索不得系结在手轮或阀杆上。并严禁与其他金属或硬质物撞击，以防损伤零件和衬层。 字串6
7.安装前，应仔细查对管路的运行条件及介质与否与本阀规定的合用范围相符，防止选型不妥而导致不必要的损失，乃致发生意外事故。
8.本阀除不适宜应用于真空管路外，可在管路的任意位置安装作双向流动，但应保证操作和维修的以便。
9.安装时，应将阀体内腔清洗洁净，防止污垢卡阻或损伤密封部件，并检查各部位连接螺栓与否均匀紧固。
10.运行中必须常常检查与介质接触的部件，并按实际使用状况，定期更换易损部件。
11.当需要换隔阂时，应注意切勿将隔阂拧得过紧或过松。
12.本阀如应用于间断性运行管路上，则在停止有效期间，应清洗与介质接触部位，以延长使用寿命。
13.在手动操作纵阀门时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或密封部位。
14.经检修后的阀门，在应用前，需按有关测试规定进行密封性试验，合格后方能安装。并作好维修记不以备查考。
