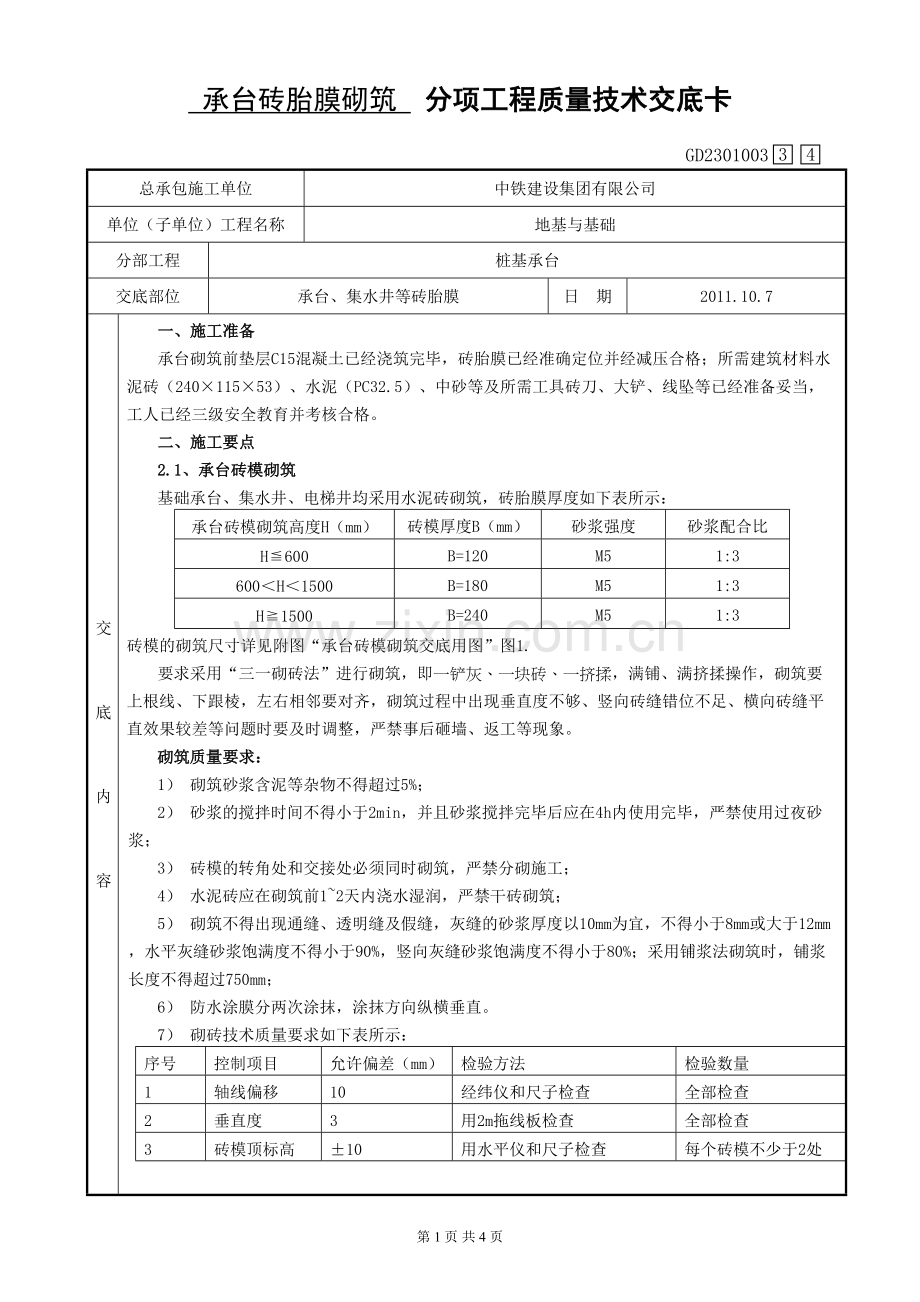

承台砖胎膜砌筑 分项工程质量技术交底卡

GD2301003
总承包施工单位
中铁建设集团有限公司
单位（子单位）工程名称
地基与基础
分部工程
桩基承台
交底部位
承台、集水井等砖胎膜
日 期
2011.10.7
交

底

内

容
一、 施工准备
承台砌筑前垫层C15混凝土已经浇筑完毕，砖胎膜已经准确定位并经减压合格；所需建筑材料水泥砖（240×115×53）、水泥（PC32.5）、中砂等及所需工具砖刀、大铲、线坠等已经准备妥当，工人已经三级安全教育并考核合格。
二、 施工要点
2.1、承台砖模砌筑
基础承台、集水井、电梯井均采用水泥砖砌筑，砖胎膜厚度如下表所示：
承台砖模砌筑高度H（mm）
砖模厚度B（mm）
砂浆强度
砂浆配合比
H≦600
B=120
M5
1:3
600＜H＜1500
B=180
M5
1:3
H≧1500
B=240
M5
1:3
砖模的砌筑尺寸详见附图“承台砖模砌筑交底用图”图1.
要求采用“三一砌砖法”进行砌筑，即一铲灰、一块砖、一挤揉，满铺、满挤揉操作，砌筑要上根线、下跟棱，左右相邻要对齐，砌筑过程中出现垂直度不够、竖向砖缝错位不足、横向砖缝平直效果较差等问题时要及时调整，严禁事后砸墙、返工等现象。
砌筑质量要求：
1） 砌筑砂浆含泥等杂物不得超过5%；
2） 砂浆的搅拌时间不得小于2min，并且砂浆搅拌完毕后应在4h内使用完毕，严禁使用过夜砂浆；
3） 砖模的转角处和交接处必须同时砌筑，严禁分砌施工；
4） 水泥砖应在砌筑前1~2天内浇水湿润，严禁干砖砌筑；
5） 砌筑不得出现通缝、透明缝及假缝，灰缝的砂浆厚度以10mm为宜，不得小于8mm或大于12mm，水平灰缝砂浆饱满度不得小于90%，竖向灰缝砂浆饱满度不得小于80%；采用铺浆法砌筑时，铺浆长度不得超过750mm；
6） 防水涂膜分两次涂抹，涂抹方向纵横垂直。
7） 砌砖技术质量要求如下表所示：
序号
控制项目
允许偏差（mm）
检验方法
检验数量
1
轴线偏移
10
经纬仪和尺子检查
全部检查
2
垂直度
3
用2m拖线板检查
全部检查
3
砖模顶标高
±10
用水平仪和尺子检查
每个砖模不少于2处

承台砖胎膜砌筑 分项工程质量技术交底卡

GD2301003
总承包施工单位
中铁建设集团有限公司
单位（子单位）工程名称
地基与基础
分部工程
砌体工程
交底部位
承台砖胎膜
日 期
2011.10.7
交

底

内

容
续上表
序号
控制项目
允许偏差（mm）
检验方法
检验数量
4
表面平整度
8
用2m靠尺和楔形塞尺检查
每个砖模不少于2处
5
灰缝平直度
10
拉线检查
每个砖模不少于2处
6
灰缝宽度
±2
用尺子检查
每个砖模不少于2条灰缝

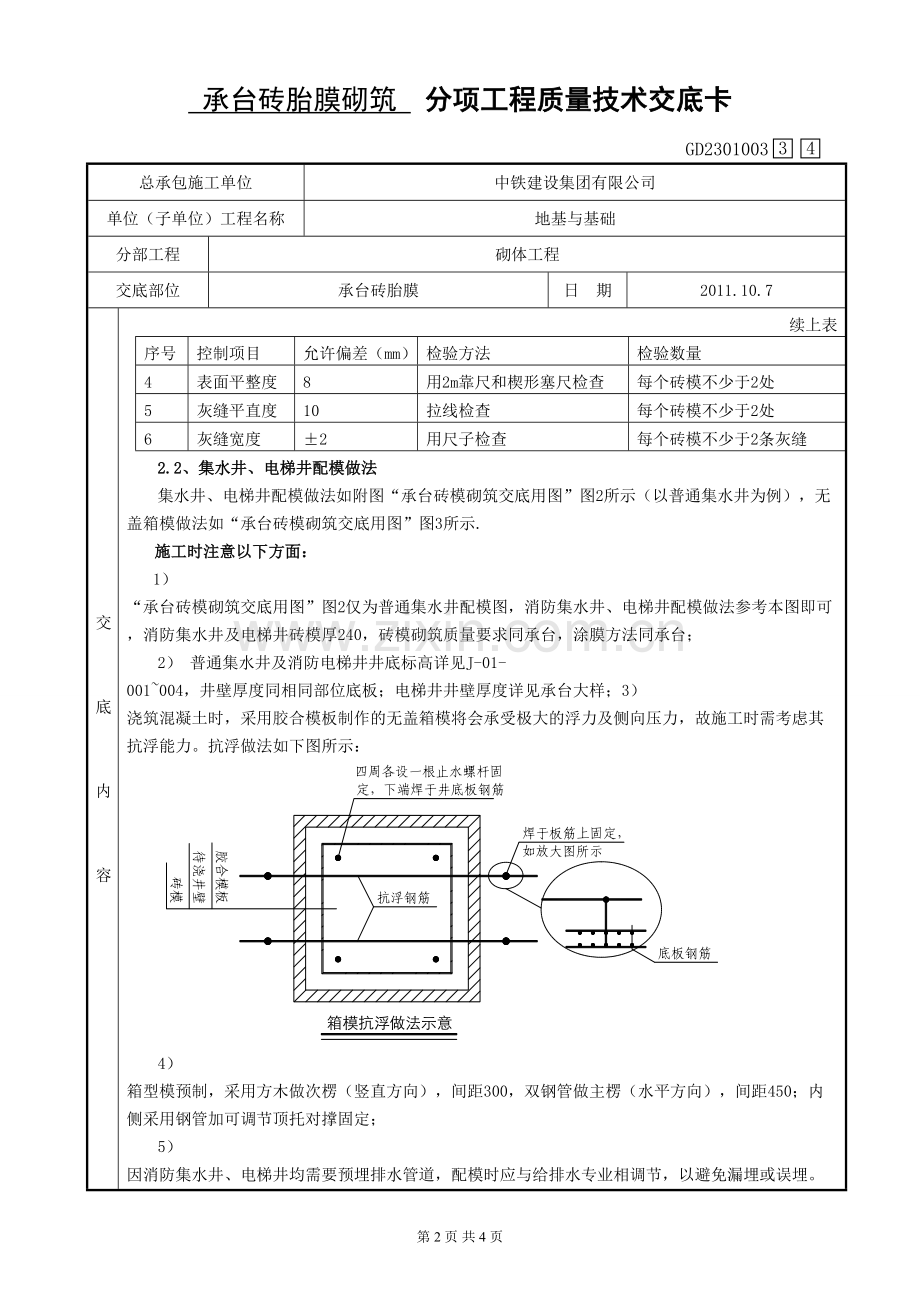

2.2、集水井、电梯井配模做法
集水井、电梯井配模做法如附图“承台砖模砌筑交底用图”图2所示（以普通集水井为例），无盖箱模做法如“承台砖模砌筑交底用图”图3所示.
施工时注意以下方面：
1） “承台砖模砌筑交底用图”图2仅为普通集水井配模图，消防集水井、电梯井配模做法参考本图即可，消防集水井及电梯井砖模厚240，砖模砌筑质量要求同承台，涂膜方法同承台；
2） 普通集水井及消防电梯井井底标高详见J-01-001~004，井壁厚度同相同部位底板；电梯井井壁厚度详见承台大样；3） 浇筑混凝土时，采用胶合模板制作的无盖箱模将会承受极大的浮力及侧向压力，故施工时需考虑其抗浮能力。抗浮做法如下图所示：
4） 箱型模预制，采用方木做次楞（竖直方向），间距300，双钢管做主楞（水平方向），间距450；内侧采用钢管加可调节顶托对撑固定；
5） 因消防集水井、电梯井均需要预埋排水管道，配模时应与给排水专业相调节，以避免漏埋或误埋。
2.3、基础地梁砖模

承台砖胎膜砌筑 分项工程质量技术交底卡

GD2301003
总承包施工单位
中铁建设集团有限公司
单位（子单位）工程名称
地基与基础
分部工程
砌体工程
交底部位
承台砖胎膜
日 期
2011.10.7
交

底

内

容
基础地梁两面标高HG负一层为-5.50m，负二层为-8.90m，地梁定位及尺寸详G-01-211~214。地梁砖模厚度确定方法同承台，其做法如下图所示：
基础地梁砖模砌筑要求及防水涂膜施工要求同承台。
2.4、地下室底板后浇带、地下室外墙后浇带处地梁防水基础处理详J-04-201。
地下室底板后浇带采用快易收口网隔断；地下室外墙底板面以下采用240砖模，高度同底板面平，底板面以上采用胶合模板，如下图所示：

承台砖胎膜砌筑 分项工程质量技术交底卡

GD2301003
总承包施工单位
中铁建设集团有限公司
单位（子单位）工程名称
地基与基础
分部工程
砌体工程
交底部位
承台砖胎膜
日 期
2011.10.7
交

底

内

容
三、 安全文明施工
1） 进入施工现场，必须佩戴安全帽；工人必须经过三级安全教育并且考核合格；
2） 严禁酒后上岗、在现场嬉戏打闹、违章作业、违章指挥；
3） 特殊工种必须持证上岗；
4） 施工过程中必须注意防止基坑坍塌，出现安全隐患时所有人员必须撤离至安全区域，待安全隐患消除后方能继续施工；
5） 基坑周边应作安全防护，并在明显位置张挂危险标志，防止人员跌落；
6） 严禁站在坑井边向坑井内抛水泥砖、工具等；
7） 无关人员严禁在基坑边上站立或走动；挖掘机作业半径内严禁站人；
8） 做好成品保护工作。

补充说明：“地下室详图（三）”（编号为G-02-003)中，承台081平面图的大标注与小标注相矛盾如图A所示，现将该承台尺寸更改为图B所示。

专业技术负责人： 交底人： 接受人：
