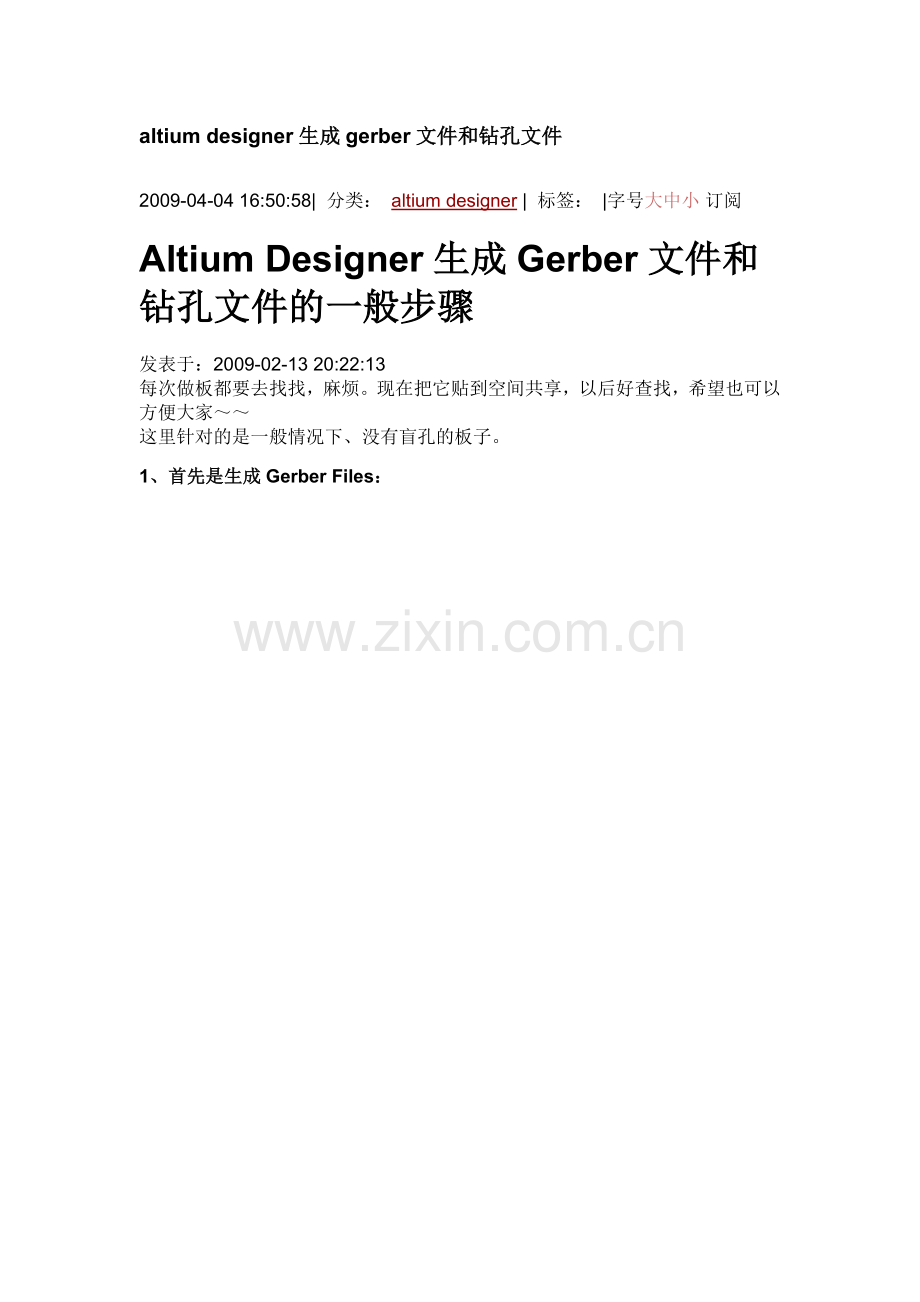

altium designer生成gerber文件和钻孔文件
2009-04-04 16:50:58| 分类: altium designer | 标签: |字号大中小 订阅
Altium Designer生成Gerber文件和钻孔文件的一般步骤
发表于:2009-02-13 20:22:13
每次做板都要去找找,麻烦。现在把它贴到空间共享,以后好查找,希望也可以方便大家~~
这里针对的是一般情况下、没有盲孔的板子。
1、首先是生成Gerber Files:

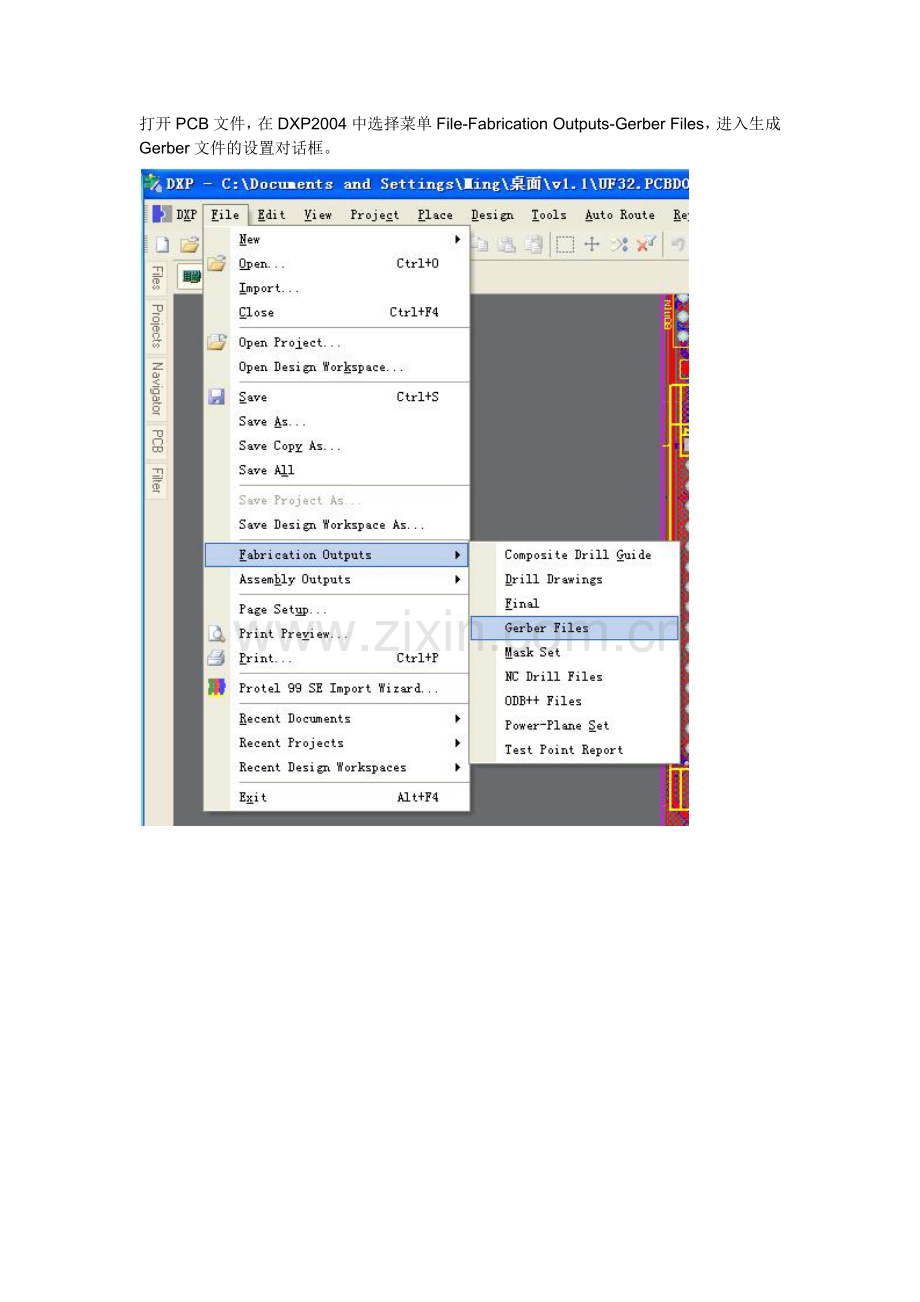

打开PCB文件,在DXP2004中选择菜单File-Fabrication Outputs-Gerber Files,进入生成Gerber文件的设置对话框。
打开PCB文件,在DXP2004中选择菜单File-Fabrication Outputs-Gerber Files,进入生成Gerber文件的设置对话框。
·单位选择 英寸, 格式选择2:5 这样可以支持的精度会高一些 (这些也可以先跟制板厂联系一下确认)
·在Layers中,选中“include unconnected mid-layer pads”,同时Plot Layers选择All Used
Mirror Layers全都不选,然后在右侧选中相关的机械层。
·Drill Drawing中什么都不选,保持默认即可。
·在Apertures中,选择Embedded apertures(RS274X)
·Advanced中 其余项都保持默认,主要是选择“Suppress leading zeroes”(此项也可与制板厂联系确认)
·点击确认,会自动生成Gerber文件,此时生成一个cam文件,此文件可以不保存,
因为我们要交制板厂的文件已经在项目的目录里面建了个子目录叫作“Project Outputs for xxx”,
各个层的gerber都存在里面了。
2、然后是生成NC Drill Files:
·同样,在DXP2004中选择菜单File-Fabrication Outputs-NC Drill Files,进入生成NC Drill文件的设置对话框
此处的选择要跟前面Gerber文件中的保持一致: 英寸-2:5-Suppress leading zeroes
其它选项保持默认,点击OK
确认一下随后弹出的钻孔数据对话框,然后就会自动生成NC Drill Files了,
同样的,生成的文件会在那个子目录里,而CAM文件可以不用保存
3、将含有以上生成的文件的那个子目录“Project Outputs for xxx”,打个包,就可以发给制板厂了.
gerber文件后缀名含义
Top Layer .GTL 顶层走线
Bottom Layer .GBL 底层走线
Top Overlay .GTO 顶层丝印
Bottom Overlay .GBO 底层丝印
Top Paste .GTP 顶层表贴(做激光模板用)
Bottom Paste .GBP 底层表贴(做激光模板用)
Top Solder .GTS 顶层阻焊(也叫防锡层,负片)
Bottom Solder .GBS 底层阻焊(也叫防锡层,负片)
MidLayer1 .G1 内部走线层1
MidLayer2 .G2 内部走线层2
MidLayer3 .G3 内部走线层3
MidLayer4 .G4 内部走线层4
Internal Plane1 .GP1 内平面1(负片)
Internal Plane2 .GP2 内平面2(负片)
Mechanical1 .GM1机械层1
Mechanical2 .GM2 机械层2
Mechanical3 .GM3 机械层3
Mechanical4 .GM4 机械层4
Keep Out Layer .GKO 禁止布线层(可做板子外形)
Top Pad Master.GPT 顶层主焊盘
Bottom Pad Master .GPB 底层主焊盘
Aperture Data.APR光圈文件
Drill Data .DRL 钻孔数据
Drill Position.TXT钻孔位置
Drill Tool size.DRR钻孔尺寸
Drill Report.LDP钻孔报告
一般只须读取以下档案即可完成雕刻前准备工作:
1.零件面 : 即GERBER之零件面资料以PROTEL为例零件面资料之格式为 *.GTL
2.Aperture File : 即GERBER之Aperture文件以PROTEL为例零件面资料之格式为 *.APT
3.焊锡面 : 即GERBER之焊锡面资料以PROTEL为例焊锡面资料之格式为 *.GBL
4.钻孔档 : 即GERBER之钻孔文件资料以PROTEL为例钻孔文件资料之格式为 *.TXT
5.成型档 : 资料格式依所提供之各种不同之资料作选择以PROTEL为例资料之格式为 *.GKO
