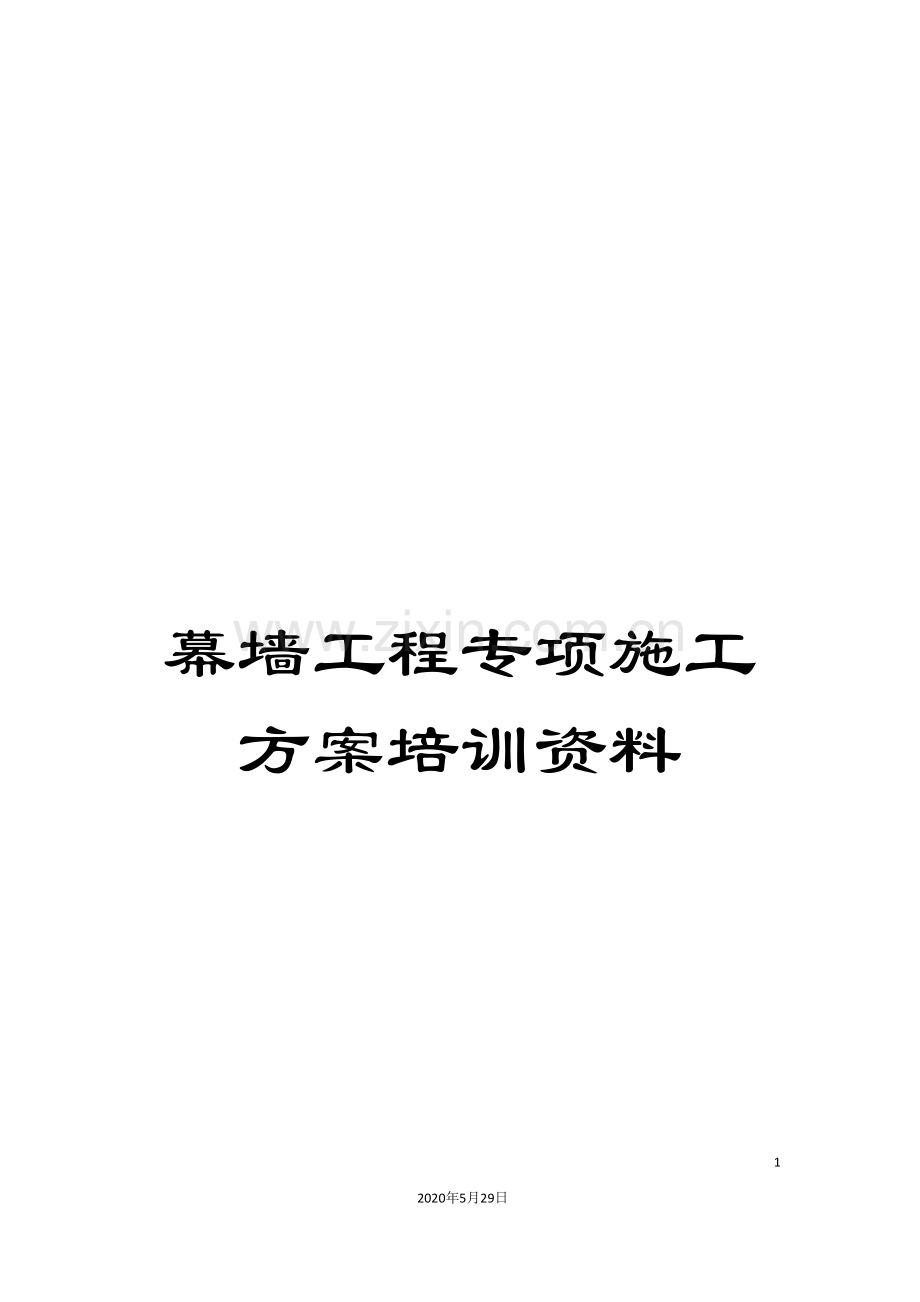

幕墙工程专项施工方案培训资料

160
2020年5月29日
文档仅供参考

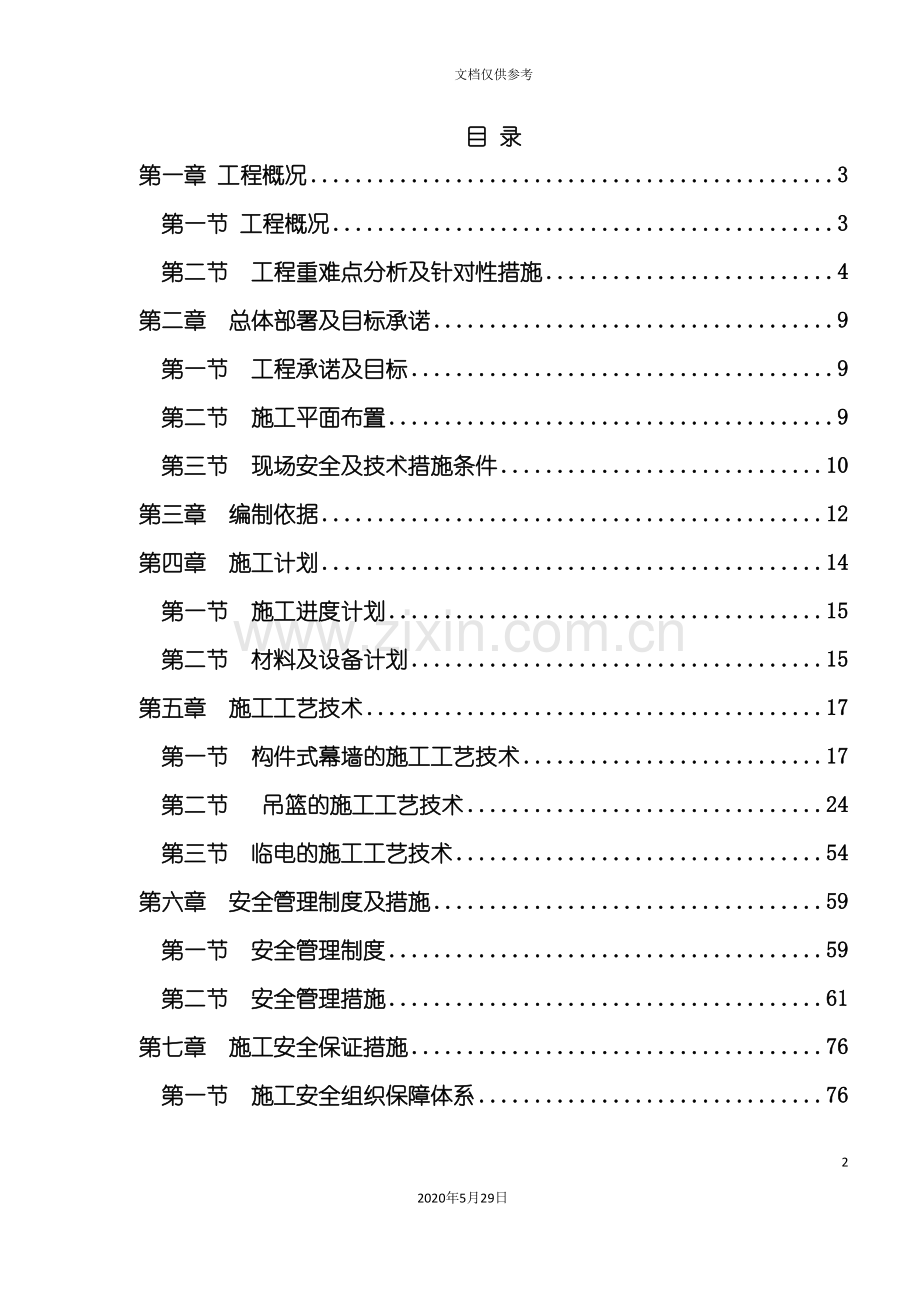

目 录
第一章 工程概况 3
第一节 工程概况 3
第二节 工程重难点分析及针对性措施 4
第二章 总体部署及目标承诺 9
第一节 工程承诺及目标 9
第二节 施工平面布置 9
第三节 现场安全及技术措施条件 10
第三章 编制依据 12
第四章 施工计划 14
第一节 施工进度计划 15
第二节 材料及设备计划 15
第五章 施工工艺技术 17
第一节 构件式幕墙的施工工艺技术 17
第二节 吊篮的施工工艺技术 24
第三节 临电的施工工艺技术 54
第六章 安全管理制度及措施 59
第一节 安全管理制度 59
第二节 安全管理措施 61
第七章 施工安全保证措施 76
第一节 施工安全组织保障体系 76
第二节 施工安全技术措施 84
第八章 劳动力计划 98
一、专职安全生产管理人员 98
二、作业人员分类 98
第九章 安全巡查、检查 99
一、安全巡查 99
二、安全检查 99
第十章 安全评比、奖罚 100

附:1、总平面图
2、吊篮结构图
3、吊 篮 方 案 补 充 附 表

第一章 工程概况
第一节 工程概况

1、工程简介
工程名称
广东现代广告创意中心幕墙工程
工程地点
广州市海珠区昌岗路257号美术学院西南角
建设单位
广州美术学院
设计单位
广东华南建筑设计院有限公司
监理单位
广东建设工程监理有限公司
总包单位
中国建筑第四工程局有限公司
分包单位
大潮建设集团有限公司
2、建筑概况
2.1、本工程位于广州市海珠区昌岗路257号美术学院西南角,建筑高度94.8米,该项目为地下3层,地上主楼为22层,1层10.5米,2-3、17-21层4.5米,4层4.2米5-16层3.9米,22层屋面层8米,建筑层高4.5米。
2.2、广东现代广告创意中心幕墙工程,是具有国际水准的现代化办公大楼,裙楼由石材幕墙,约2600平方,铝合金排窗约1500平方,铝合金格栅约800平方,铝板幕墙约400平方,塔楼由铝合金玻璃幕墙,约16000平方,明框玻璃幕墙室外安装300mm铝合金装饰线条,层间穿孔铝板约 平方组成,充分体现该建筑具有了鲜明的时代特征,同时也体现了21世纪中国建筑高科技的发展水平,整栋建筑突出了现在建筑的智能性、人性化、自由、高效等特点。
二、幕墙主要类型及结构形式
1、塔楼2-22层明框玻璃幕墙约16000平方,立柱、横梁采用开模型材,带竖向300mm宽铝合金装饰线条,层间装饰穿孔铝板约 平方,层间装饰铝板3.0厚度,玻璃类型分为:可视6Low-E+12A+6mm、8Low-E+12A+8mm钢化中空玻璃,玻璃最大尺寸为1000*2500,玻璃板块自重110kg,开启方式为手动开启,铝型材表面处理为室外可见铝型材-三涂氟碳喷涂、室内可见铝型材粉末喷涂,2、石材幕墙;挑码式石材幕墙,石材采用304不锈钢T型挂件固定。面板类型为30mm厚花岗岩。板块尺寸为800*600,表面处理:石材采用烧毛面,所有钢材均采用热镀锌处理,钢材为Q235b。

第二节 工程重难点分析及针对性措施
一、施工重难点及针对性措施
本工程主要以玻璃幕墙、石材幕墙装饰为主,玻璃幕墙将选用明框玻璃,石材幕墙选用T型挑码石材幕墙,幕墙装饰高度达101米,主楼标准层高4.5同3.9米,施工量大、施工复杂。根据对本工程的认识,我司认为以下方面在设计和施工时需要特别注意和重视:
1、转角位收边位多:本工程四个立面,错层较多,玻璃幕墙室外采用300mm宽铝合金装饰线条,石材采用T型挑码件干挂石材,层间采用穿孔铝板。现在主体结构已完成到22层,已完成主体结构封顶,楼层及作业面已具备施工条件,在这样的前提下施工顺序的安排和已完部分的成品保护是施工的重点。为此我司将制定详细的施工计划,在进行收边施工时要对幕墙骨架、面板贴膜保护,以免损坏。铝合金外盖的保护膜在安装完毕后才能撕掉。
2、石材骨架施工:本工程中石材主要为包柱及包梁,骨架采用的是构件式钢架,石材支撑钢架在现场进行安装焊接拼接,钢架的尺寸、规格和稳定性是该部分施工的重点。钢架必须安装施工图纸尺寸焊接,并检查焊接质量,避免在吊装过程中出现变形。我司将安排专业人员负责该施工工作,确保施工质量和施工进度要求。
3、玻璃及石材面板施工:受施工场地制约,材料的堆放位置、运输、成品保护是保证工程进度的重点。因此要做好计划安排,保证流水作业不间断。
4、石材施工:石材幕墙的安装将采用室外吊篮上进行施工,以及活动脚手架配合施工,由于该石材幕墙首层包梁包柱,柱子完成面较大,因此控制好大理石面板安装平整度及防水是施工中重点,。因此在施工前我司会组织工人熟悉图纸,做好相关事项的说明及交底,并进行高空施工安全作业指导和培训。
5、测量放线、埋件精度要求高:外立面虽然平直,但石材幕墙对测量放线的精度要求很高。我司将采用全站仪、经纬仪进行幕墙放线,将每个定位点标示出来,点标注方式采用三维标注;在进行深化设计的同时考虑施工测量放线的可操作性,优化设计;施工前制定详细的测量放线方案,并进行论证。埋件施工前要严格按图纸施工,现场埋件施工时常驻测量工程师及设计师,及时处理埋件施工时可能出现的问题。
6、垂直运输:本工程主楼建筑高度为94.8米,垂直运输设备主要依靠总承包方的的机械,工程垂直运输量较大,日运输量大,在高峰期将与多个单位交叉施工,材料运输有冲突。为更好的解决以上问题和方便施工,我司将与总承包方密切配合,提前3天向总包提交运输计划,做好材料的资金、采购、加工、运输计,做好安全防护工作,特别是夜间运输,制定切实可行的安全方案。
7、室内装修对幕墙影响大:在室内精装修对幕墙有影响的部位贴保护膜保护幕墙不受污染,保护膜需在精装修完工后才能去掉,如果铺设地面,则要对靠地面的幕墙设置木板保护。同时与总包协调,要求总包对需进行内装修的用户进行登记、管理,要其配合我司进行幕墙的保护工作。
二、高空作业重点及安全措施
1、高空作业重点分析
该工程属于高层建筑,分为2个施工段,1-10层为1个施工段,11-22层为一个施工段,由于主体结构已完成,我司拟定1-10层先进行施工安装,楼层埋件采用后置埋件,室外采用吊篮施工,龙骨及面板、打胶安装时全部采用吊篮进行施工安装,施工电梯、塔吊护墙杆部位采用吊笼进行施工,危险系数较高,施工安全是该工程施工的重点所在,对此,我司将采取如下安全措施。
2、攀登作业安全措施
2.1、现场登高应借助建筑结构上的登高设施,也可采用载人的垂直运输设备。进行攀登作业时可使用外架施工梯子或采用其它攀登设施。
2.2、攀登的用具,结构构造上必须牢固可靠。借人上下的踏板其使用荷载不应大于1100N。当梯面上有特殊作业,重量超过上述荷载时,应按实际情况加以验算。
2.3、移动式梯子,均应按现行的国家标准验收其质量。
2.4、梯脚底部应坚实,不得垫高使用。梯子的上端应有固定措施。立梯工作角度以75°±5°为宜,踏板上下间距以30cm不宜,不得有缺档。
2.5、梯子若需要接长使用,必须有可靠的连接措施,且接头不得超过1处。连接后梯梁的强度不应低于单梯梯梁的强度。
2.6、折梯使用时上部夹角以35°~45°为宜,铰链必须牢固,并应有可靠的拉撑措施。
2.7、固定式直爬梯应用金属材料制成。梯宽不应大于50cm,支撑应采用不小于L70×6的角钢。埋设与焊接均必须牢固。梯子顶端的踏棍应与攀登的顶面齐平,并加设1~1.5m高的扶手。使用直爬梯进行攀登高度以5m不宜,超过2m时,宜加设护笼,超过8m时,必须设置梯间平台。
2.8、作业人员应从规定的通道上下,不得在阳台之间等非规定通道进行攀登,也不得任意利用吊车臂架等施工设备进行攀登。上下梯子时,必须面向梯子,且不得手持器物。
2.9、当采用云梯或其它机械设备进行攀登作业时,应遵从该设备安全使用规定。
3、悬空作业安全措施
3.1、悬空作业处应有牢靠的立足处,并必须视具体情况,配置防护栏网、栏杆或其它安全设施。
3.2、悬空所用的索具、脚手板、吊篮、吊笼、平台等设备。均需经过技术鉴定或验证方可使用。
3.3、悬空进行门窗安装作业时,必须遵守下列规定。
1)安装门、窗、油漆及安装玻璃时,严禁操作人员站在凳子、阳台栏板上操作。门、窗临时固定,封填材料未达到强度,以及电焊时,严禁手拉门窗进行攀登。
2)在高处外墙上安装门、窗、无外脚手架时,应张挂安全网。无安全网时,操作人员应系好安全带,其保险钩应挂在操作人员上方的可靠物件上。
3)进行各项窗口作业时,操作人员的重心应位于室内,不得在角台上站立,必要时应系好安全带进行操作。
4)窗口作业需要在室外作业时,应在吊船上操作或在双排外架脚手架上操作,并系好安全带。
4、高处作业安全防护设施的验收
4.1、幕墙施工进行高处作业之前,应进行安全防护设施的逐项检查和验收。验收合格后,方可进行高处作业,验收也可分层进行,或分阶段进行。
4.2、安全防护设施,应由单位工程负责人验收,并组织有关人员参加。
4.3、安全防护设施的验收,应具备下列资料:
1)施工组织设计及有关验算数据。
2)安全防护设施验收记录。
3)安全防护设施变更记录签证。
4.4、安全防护设施的验收,主要包括以下内容
1)所有临边、洞口等各类技术措施的设置状况。
2)技术措施所有的配件、材料和工具的规格和材质。
3)技术措施的节点构造及其与建筑物的固定情况。
4)扣件和连接件的坚固程度。
5)安全防护设施的用品及设备的性能与质量是否合格的验证。
4.5、安全防护的验收应按类别逐项查验,并作出验收记录。凡不符合规定者,必须修整合格后再行查验。施工工期内,还应定期进行调查。
三、工程危险源辨识列表
作业项目
危险源
对策
伤害类型
人员
作业的人员不正确使用安全带等防护设施
项目经理部管理人员对操作人员进行安全培训和交底;
高处坠落、物体打击
施工人员未持证上岗
吊篮操作人员必须持证上岗
综合事故
施工环境
吊篮固定不牢固
吊篮必须专业检测部门检测合格后方可使用
高处坠落
升降机故障,未设置保险
升降机设置限位保险
高处坠落
开槽机械未设漏电保护
开槽机械设置漏电保护
触电
交叉作业,石材坠落
配备安全帽
高空坠物
施工方案
无施工方案,施工组织设计
编制并审批施工方案,施工组织设计
综合事故

高处吊篮作业

吊篮没有按照要求设置安全绳、安全绳的强度不满足要求、安全绳在外墙等直角部位没有”护角”
加强检查,吊篮按照要求设置安全绳、安全绳 在外墙等容易造成磨损的直角部位设置”护角”
高处坠落
吊篮在选用钢丝绳时绳径偏小,在使用中磨损严重没有及时报废、电焊火花损伤等;固定钢丝绳用的绳卡数量不够、规格不符、方向错误、间距不符合要求
钢丝绳的直径、绳卡数量、间距、方向严格按照使用说明书上的相关要求执行,严禁用吊篮钢丝绳做电焊机的接地线使用
高处坠落
安全锁在使用前没有进行检测,或者安全锁不灵敏、失效、锁绳角度不满足要求
安全锁在安装前必须进行检测格, 且必须保证安全锁 齐全、有效,动作灵敏
高处坠落
吊篮没有安装超高限位、限位失灵,以及吊篮悬挑梁前方没有安装行程限位挡板
吊篮的超高限位、行程限位挡板、安 全锁必须齐全有 效,各项性能满足要求
高处坠落
吊篮的配重不满足重量要求,配重块被挪动等
配重块数量必须满足要求,而且要将 配重块固定牢固, 防止人员随意挪动配重块
高处坠落
作业人员违反操作规程,在吊篮内嬉笑打闹,以及从楼层、空中攀沿窗户进出吊篮
加强监督、教育,禁止在吊篮内嬉戏打闹;吊篮操作人员必须经过培训合格后 方上岗,吊篮必须 由专人按照操作规程谨慎操作。施工人员必须在地面进出吊篮,严禁在空中进出吊篮
高处坠落
六级以上大风(风速超过10.8m/m时)、大雨、大雾等恶劣天气使用吊篮从事室外作业
阵风超过六级、大雨、大雾等恶劣天 气,严禁吊篮升空作业
高处坠落
吊篮在施工作业时,吊篮平台上摆放有埋件、螺栓、小件物品,由于吊篮的提升、人员的走动碰撞物品造成物体坠落。人员在吊篮上作业时,使用工具(锤子、螺丝刀、扳手、钳子等)脱手 .使用吊篮运输大件物品(如龙骨、竖框等),使用中超载运输、材料放置不均匀
对作业人员进行安全教育,增强作业人员的安全意识。 吊篮平台四周加设挡脚板,并固定牢固。 人员在吊篮上使用工具作业时,将 工具分别用绳子绑 扎牢固,防止脱手造成意外。 严禁使用吊篮做垂直运输工具,作业时吊篮上携带的物品要对称摆放,设置明显的限载标识,严禁超载。
高处坠落
吊篮用电达不到三级配电,从总箱内直接接线。吊篮开关箱、用电工具等进出电线破皮、老化、漏电。 作业人员操作手持电动工具时,接线不符合规范要求,乱拉、乱接线。 夜间施工时,吊篮上的照明没有使用安全电压或者照明灯具未采取相应的绝缘措施。 电焊作业人员无证上岗、违章作业、不懂得安全操作规程。
加强对作业人员的安全教育和培训,使作业人员严格遵守操作规程和现场管理制度。特种作业人员必须持证上岗,避免出现违章作业现象。现场用电必须严格按照临时用电施工组织设计布置,使用符合要求的电缆线。进出线必须由电工进行敷设。照明要使用安全电压,或者使用带绝缘外壳的碘钨灯
触电
火灾
建立健全动火审批手续,动火之前必须按照要求办理动火审批。 动火时必须配备接火斗、足够的消防器材、专职监护人员,且动火点的下方、及坠落半径内不得存放有易燃物品
火灾

第二章 总体部署及目标承诺
施工部署是对整个建设项目全局作出的统筹规划和全面安排,其主要解决影响建设项目全局的重大战略问题。施工区域的合理布置是施工组织的重要环节,将直接关系到施工进度和安全文明施工管理水平的高低,其主要是经过立体的整体规划,平面的具体安排这两种基础手段,达到施工区域安排合理化、程序化、系统化。这样不但有助于简化交叉施工的复杂关系,而且有利于综合管理,便于实现文明施工目标。根据本工程性质、规模和客观条件,为实现本工程最终目标,我司将从以下几方面认真考虑以及分析。
第一节 工程承诺及目标
一、管理目标
对于本幕墙工程施工,我司将按照合同承诺执行,在项目管理上将全面导入ISO9001、ISO14001、OHNAS18001质量、环境、安全三个管理体系,对本标段的工程施工进行全过程控制,并对本工程实施目标管理。
二、质量标准
本工程设计标准为:按照国家技术规范、标准及招标单位设计要求,做出设计方案。
施工质量标准为:达到国家施工验收规范合格标准。
三、工期要求
根据招标文件要求及综合我现场实际情况,我司拟安排本标段幕墙工程计划开工日期为 7月1日,计划竣工日期为 12月30日,总工期为184日历天;按招标计划竣工约定的时间完成。开工日期以业主或总包单位发出的开工令为准。我司将组织优秀的管理及施工人员确保在此工期内完成所有幕墙工作。
四、安全文明目标
严格按职业健康安全管理体系GB/T28001的要求,确保获市级文明工地。
五、科技目标
从测量放线、材料采购、材料运输、材料加工、组装工艺、施工安装等方面运用新的材料及新方法,响应行业更新及技术优先、安全优先的选择方针,对力所能及的更新点进行实践。
第二节 施工平面布置
一、工程总施工平面图
(见附件1工程总施工平面图)

二、吊篮平面布置图
(见附件2吊篮平面布置图)

第三节 现场安全及技术措施条件
一、安全管理措施
为保证本工程的顺利施工,保证生产处于最佳安全状态,达到广州市”安全文明工地”创优良工程及”文明示范工地”,做好安全管理工作至关重要。
根据OHSAS18001职业健康安全管理体系,ISO14001环境管理体系结合现场安装、施工的特点以及幕墙板块吊装与安装、脚手架搭设与使用、现场施工临电要求,制定总体安全措施、分部分项安全控制措施,对整个生产过程实行全方位的监督,并建立安全责任制度,施行安全管理”一票否决制”。
在施工生产全过程中贯彻实施”安全第一、预防为主”的方针,坚持:总包指导、监督检查,分包落实、具体实施的基本原则。严格执行国家以及广州市颁布的有关安全生产的法律法规,实现本工程”零火灾事故”、”零伤亡事故”目标,争创”广州市安全文明样板工地”。
1、设计图纸和相关设计资料在施工准备阶段,工程施工的组织者和施工管理班子必须熟悉工程的设计图纸和相关设计资料,了解和掌握建筑幕墙施工图纸的设计意图、幕墙结构类型、构造特点、技术要求、技术关键和难点,分析设计对工程施工安全管理工作的影响。如发现设计中对幕墙施工安全有不利影响的要与设计者商量解决。
2、建立和完善各级安全生产责任制是安全管理的首要工作。根据”管生产必须管安全”和”谁主管、谁负责”的安全管理原则,施工现场要成立以项目经理为首的安全生产管理机构,建立工程施工的安全管理目标,明确各成员的安全管理职责,并用制度固定下来,以此把与安全直接有关的领导、技术人员、工人联系起来,形成一个严密的安全管理工作系统。
另外安全管理工作也要文件化、规范化。使安全管理工作事事有章可循,并有完善的工作记录。
3、编制现场的施工组织设计是指导建筑幕墙施工现场全部生产活动的重要技术文件,用以正确处理人与物、主体与辅助、工艺与设备、专业与协作、供应与消耗、生产与储存、使用与维修以及它们在空间布置和时间排列之间的关系。必须根据拟建工程规模、结构特点和建设单位的要求,在对原始资料调查分析和工程投标时编制的施工组织设计的基础上,编制出一份能切实指导该工程全部施工活动的科学方案。施工的安全管理必须作为一个重要组成部分编入施工组织设计内,其中应包括施工的安全技术措施、动火作业与防火管理措施等。
4、安全生产培训教育首先是进场的安全教育,重点是要提高每一个员工的安全意识,牢固树立”安全第一”的思想,并让她们明白建筑幕墙施工的特点和安全生产的关系,如做好高空作业、临边、洞口的防护,物料提升机的使用和安全防护,各类伤亡事故的预防以及突发事件的应急预案等。
其次是进行各工种的安全教育,对工人进行安全操作规程和操作技能教育,使其明白该工种怎样做才安全,明白为防止事故发生所必须执行的操作规则,即必须让工人明白在施工过程中哪些是该做的,哪些是不能做的。
再就是开展班组的安全学习,这是工人自我教育的一种形式。班组长应根据工程施工进度的变化和施工环境的改变,以及班组内的安全动态组织班组内的人员对安全知识和安全操作规程加深学习和理解,进一步提高每一个组员的安全意识。班组的安全学习宜定期进行,如每周一次。
5、安全技术交底安全技术交底是一项技术性很强的工作,对保证施工安全至关重要。安全技术交底的目的是使接受交底的施工人员熟知和了解所担负的工作的安全操作要点和与相邻作业的关系。特别是要根据现场的具体情况,强调容易发生安全事故的工程部位,防止事故的发生。安全技术交底的时间能够分为施工前对整个工程的一次性交底和按施工进度根据现场情况分阶段交底。总之安全技术交底的要求是要及时、细致,要切合现场的情况,切忌无的放矢。
6、日常检查监督安全检查是安全生产日常管理的一项重要工作。根据建筑幕墙施工作业点比较分散的特点,工程项目部的负责人和管理人员要经常深入作业现场,对既定的安全技术措施、现场的安全管理制度的执行情况以及对照<建筑施工安全检查标准>JGJ59-99检查施工现场人的不安全行为和物的不安全状态进行检查,发现事故隐患,耍弄清原因和责任人,要求责任人限时整改。安全检查要设专职安全员,也要发动群众进行自检和互检,以利尽早发现事故隐患,消灭或降低损失。
总之,建筑幕墙施工安全管理在整个工程施工管理中占有极其重要的地位,施工管理的风险性很大。要做好建筑幕墙施工安全管理,必须掌握其内部运动规律,只有这样,才能主动地、自觉地把施工安全管理工作做好。
二、技术措施条件
本工程主体结构完成后,室外安装吊篮用作幕墙及铝板、石材工程施工,为更好配合其施工,保证工程质量,吊篮专项方案经专家评审,按专家评审意见实施后符合安全使用要求。在确保吊篮安全的前提下,进行施工玻璃幕墙,层间铝板,石材幕墙,幕墙排窗,吊篮专项方案独立进行专家论证。
第三章 编制依据
在本工程的施工中,将严格按照以下国家及行业的有关法规执行,如下述标准及要求与标准有出入,则采用较为严格的标准及规范。在实施过程中,如遇到暂无标准或规范的项目,则结合企业标准或推荐的国际公认的同等或更高的标准作为依据;如若在施工期间有新的国家行业标准及规范颁布,将严格按其执行。
1、<幕墙工程>施工合同。
2、相关单位的书面文件、建筑设计图纸及说明等相关资料。
3、广东现代广告创意中心幕墙工程施工组织设计方案
4、设计说明、施工图。
5、相关单位对施工质量、工期的要求。
6、我公司ISO9001质量、ISO14001环境、OHSMS8001职业健康安全控制程序及作业指导等相关文件。
7、总包单位现场施工管理要求及监理、业主单位有关施工管理的规定
8、设计规范:
<建筑设计防火规范>GB50016-
<建筑抗震设计规范>GB50011-
<建筑物防雷设计规范>GB50057-
<钢结构设计规范>GB50017-
<铝合金结构设计规范>GB50429-
<公共建筑节能设计规范>GB50189-
<建筑采光设计标准>GB 50033-
<建筑结构荷载规范>GB50009-
<冷弯薄壁型钢结构设计规范>GB50018-
9、幕墙工程技术规范:
<建筑幕墙>GB/T21086-
<金属与石材幕墙工程技术规范>JGJ133-
<玻璃幕墙工程技术规范>JGJ102-
<建筑玻璃应用技术规程>JGJ113-
<玻璃幕墙工程质量检验标准>GJ/T139-
10、材料标准:
<建筑用安全玻璃 第1部分:防火玻璃>GB15763.1-
<建筑用安全玻璃 第2部分:钢化玻璃>GB15763.2-
<铝合金建筑型材>GB5237.1～GB5237.5-
<变形铝及铝合金化学成分>GB/T3190-
<碳素结构钢>GB/T700-
<低合金高强度结构钢>GB/T 1591-
<中空玻璃>GB/T11944－
<天然花岗岩建筑板材>GB/T18601-
<一般工业用铝及铝合金板、带材>GB/T3880.1～GB3880.3-
<建筑门窗五金通用要求>GB/T212-
<自动门>GB/T177-
<铝合金门窗>GB/T8478-
<幕墙玻璃接缝用密封胶>JCT882-
<石材用建筑密封胶>GB/T23261-
<干挂石材幕墙用环氧胶粘剂>JC/T887-
<建筑用安全玻璃第3部分:夹层玻璃>GB15763.3－
<镀膜玻璃 第1部分:阳光控制镀膜玻璃>GB/T18915.1-
<镀膜玻璃 第2部分:低辐射镀膜玻璃>GB/T18915.2-
<建筑用硅酮结构密封胶>GB16776-
<建筑窗用弹性密封胶>JCT485-
<中空玻璃用弹性密封胶>GB/T29755-
<中空玻璃用丁基热熔密封胶>JC/T914-
<钢结构焊接规范>GB50661-
<优质碳素结构钢>GB/T669-
<不锈钢热轧钢板和钢带>GB/T4237-
11、检测方法:
<建筑幕墙气密、水密、抗风压性能检测方法>GB/T15227-
<建筑幕墙平面内变形性能检测方法>GB/T18250-
<建筑幕墙物理性能分级>GB/T15225-94
<玻璃幕墙光学性能>GB18091-
12、其它规范及要求:
<建筑施工高处作业安全技术规范>JGJ80-
<施工现场临时用电安全技术规范>JGJ46-
<建筑施工安全检查标准>JGJ59-
<高处作业吊蓝>GB19155-
<建筑机械使用安全技术规程>JGJ33-
<钢结构工程施工规范>GB50755-
<钢结构检测评定及加固技术规程>YB9257—1996
<钢结构工程施工质量验收规范>GB50205—
<工程测量规范>GB50026—
<建筑施工安全检查标准>JGJ59—
<高空作业机械安全规则>JGJ5099—98
<建筑机械使用安全技术规程>JGJ33—
<建筑施工高处作业安全技术规范>JGJ80—
<起重机安全规程>GB6067-
<危险性较大的分部分项工程安全管理办法>建质[ ]87号

第四章 施工计划
第一节 施工进度计划
广东现代广告创意中心幕墙工程具有工程量大、技术含量高、工期紧、作业危险、交叉作业多等特点。合同工期仅184天,因此必须制订严格、科学、严谨的施工计划,才能确保工期。
减少设计更改,提前准备材料,拓宽加工渠道,做好准备工作。
加大管理力度,做到层层把关,防止材料错位,做到条理清楚。
施工区各自独立,各区间平行施工,区段间流水作业。
为了明确本工程计划期内的施工目标,便于监督检查,施工计划针对板块的深化设计、制作、安装等施工内容作出施工形象进度的要求。
施工进度计划:见(附件一:广东现代广告创意中心幕墙工程施工总进度计划)

第二节 材料及设备计划
一、材料计划
1)、我司将按照施工组织设计要求立即成立该工程材料采购部及材料采购小组,根据施工图纸,为施工中所需的各种物资资源的生产和供应情况、价格、品种及运输路线等进行详细调查。
2)、根据施工组织设计的施工进度图和施工预算中的工料分析,编制工程所需材料用量计划及材料进场计划,作为备料、供料工作和确定仓库、堆场面积及组织运输的依据。
3)、根据材料需用量计划和进场计划,做好材料的申请、订货和采购工作,使计划得到落实。
4)、根据材料需用量计划做好构配件的加工、放样工作,并按施工平面布置图的要求做好堆放和保管工作。
5)、选择材料的供应厂家必须是有较大规模的生产能力、售后服务好、有良好信誉的企业。用于工程的主要材料,在采购使用前向有关部门申报备案,获准后方可使用。
材料计划:见(附件二:主要材料计划一览表)
二、设备计划
1、施工设备投入计划
拟派往本工程的主要施工机械设备配备计划表:
序号
机械设备名称
型号规格
数量
(台)
国别
产地
备注
1
办公电脑
戴尔
16
美国
自有
2
激光打印机
HP Laser Jet1020
2
美国
自有
3
扫描仪

1
美国
自有
4
传真复印一体机
佳能
1
日本
自有
5
办公电话机

10
国产
自有
6
卸货叉车

2
国产
自有
7
电焊机
BX3-300
20
国产
自有
8
电焊机
BX3-500
20
国产
自有
9
氩弧焊机

5
国产
自有
10
低压电动螺丝刀
POL-800-2.5
200
国产
自有
11
电动葫芦
CDI1—6D
10
国产
自有
12
手动葫芦

10
国产
自有
13
冲击钻
HR2220
20
国产
自有
14
电动吸盘
PC1104
10
国产
自有
15
手动吸盘

20
国产
自有
16
射钉枪、铆枪、喷枪

200
国产
自有
17
打胶抢

40
国产
自有
18
扭力扳手

10
国产
自有
19
电动工具

200
国产
自有
20
手动工具

200
国产
自有
21
对讲机

6
国产
自有

2、检测设备投入计划
拟投入本工程项目的主要工程质量检验验收设备:
序号
设备名称
数量
品牌型号
制造国
或产地
备注
1
激光经纬仪
2
DJD2-G
美国
自有
2
全站仪
1

美国
自有
3
激光铅垂仪
2

美国
自有
4
水准仪
3
AL-200
国产
自有
5
水准尺
3

国产
自有
6
万能角度仪
10

国产
自有
7
氧化膜测厚仪
1
300型
日本
自有
8
涂层测厚仪
1
EPK600BF
日本
自有
9
布氏硬度仪
1
HB-3000B
美国
自有
10
安装检查工具
1

国产
自有
11
磁粉探伤仪
1
CDX(4000-10000A)
美国
自有
12
涡流测厚仪
2
ED200
美国
自有
13
数显卡尺、游标卡尺
10
0-150
国产
自有
14
管型测力计
2
LTZ
国产
自有
15
接地电阻测试仪
2

国产
自有
注:派往本工程现场的主要施工机械设备配备计划于 6月29日开始进场,于 11月15日开始退场。

第五章 施工工艺技术
第一节 构件式幕墙的施工工艺技术
一、技术参数
构件板块具有安装灵活、方便、简捷、易于调整拆卸、方便更换维护、工作性能可靠、使用寿命长、表面分格明显的优点。主楼立面采用明框玻璃幕墙形式,层间采用穿孔铝板,错层采用幕墙排窗形式。裙楼柱子采用T型挂件干挂大理石,玻璃类型分为:可视8Low-E+12A+8mm钢化中空玻璃, 6Low-e+12a+6mm钢化中空玻璃,大理石采用30mm厚花岗岩,整个系统简洁大方。
工艺流程
针对本工程特点,我司特编制了该工程施工顺序及工艺流程,主楼1-22层分为两个施工段进行施工,首先进行1-10层第一施工段施工,立面外墙为明框玻璃幕墙,外装300mm宽铝合金装饰线条,玻璃采用6mmLOW+12A+6mm中空钢化玻璃,转角处采用8mmLOW+12A+8mm中空钢化玻璃,玻璃板块最大尺寸为1000mm*2500mm,玻璃板块自重110kg,开启方式为手动开启,层间采用3.0mm厚度铝单板,平面最大分格尺寸1100mm*600mm,
立面施工顺序:明框玻璃幕墙铝立柱安装---层间铝板骨架安装---明框玻璃幕墙铝横梁安装----防火层安装----明框玻璃安装---铝单板面板安装---装饰线条安装--打胶清理
11-22层第二施工段施工,利用现有室外吊篮进行施工,具体的幕墙形式同标准层一样,
立面施工顺序:明框玻璃幕墙铝立柱安装---层间铝板骨架安装---明框玻璃幕墙铝横梁安装----防火层安装----明框玻璃安装---铝单板面板安装--装饰线条安装--打胶清理
裙楼1-2层干挂大理石,大理石采用30mm厚度花岗岩,采用不锈钢T型挂码固定,石材面板进行打胶防水,
大理石施工顺序:测量放线---大理石骨架安装---大理石面板安装---石材打胶防水。

( 见下表)

三、施工方法
1、玻璃幕墙立柱连接件安装
本工程立柱连接件是为了将立柱与主体结构连接起来,故连接件的安装质量将直接影响幕墙的结构安装质量,本工程连接件采用L型镀锌连接件。
1.1、工艺流程说明
熟悉图纸—熟悉施工现场—连接钢板定位—对照立柱垂线—拉水平线—点焊—验收检验—加焊—防腐—记录。
1.2、基本操作说明
1)、熟悉图纸:了解前段工序的变化更改及设计变更,并进行相关技术交底。
2)、熟悉施工现场:施工现场的熟悉包括两方面的内容,一是对已施工工序质量的验收;二是对图纸要求对下步工作的安排。
3)、寻准连接板位置:连接钢板的作用就是将连接件固定,使幕墙结构与主体钢结构连接起来;故安装连接件时首先要寻找钢板上转接件位置,只有寻准了位置才能很准确地安装连接件。
4)、对照立柱垂线:立柱的中心线也是连接件的中心线,故在安装时要注意控制连接件的位置,其偏差小于2mm。
5)、拉水平线:拉水平线控制水平高低及进深尺寸;虽然预埋件时已控制水平高度,但由于施工误差影响,安装连接件时仍要拉水平线控制其水平及进深的位置以保证连接件的安装准确无误,方法参照前几道工序操作要求。
6)、临时固定:在连接件三维空间定位确定准确后要进行连接件的临时固定即对连接件进行点焊;点焊临时固定时要保证连接件不会脱落。
7)、验收检查:对初步固定的连接件按层次逐个检查施工质量,主要检查三维空间误差,一定要将误差控制在误差范围内;三维空间误差工地施工控制范围为垂直误差小于2mm,水平误差小于2mm,进深误差小于3mm。
8)、最终固定:对验收合格的连接件进行固定,即正式焊接固定;在焊接时要对称进行,以保证连接件与埋件贴合紧密不变形。
9)、验收:对固定好的连接件,现场管理人员要对其进行逐个检查验收,对不合格处进行返工改进,直至达到要求为止(立柱连接件示意如下如所示)。
10)、防腐:连接件在车间加工时亦进行过防腐处理(镀锌防腐),但由于固定过程中对防腐层的破坏故仍需进行防腐处理。
11)、记录:对每一道工序的检查、验收、返工、质量情况要进行详细记录;记录包括施工人员、时间、工作面位置、质量情况、返工、补救情况、验收人员、各项指标、验收结果等;众多内容,记录要详细明白,同时要所有当事人签字,再装订成册保存好。
2、立柱的安装
2.1、说明
本工程采用了铝合金型材作为幕墙的支承立柱,立柱安装在全部幕墙安装过程中由于其工程量大、施工不便、难度高、精度要求高而占有极重要的地位;如果立柱安装完,则整个工程进度都较易控制了,故此作业无论从技术上还是管理上都要分外重视。
2.2、工艺流程说明
检查立柱型号、规格—对号就位—套芯套固定。
2.3、基本操作说明
1)、检查立柱型号、规格:安装前先要熟悉图纸,同时要熟悉订料图,准确了解各部位使用何种立柱,避免张冠李戴;检查包括以下几个方面:①颜色是否正确,氧华膜是否合要求;②截面是否与设计的相符(包括截面高度、角度、壁厚等);③长度是否合要求(是否扣除15mm变形缝)。
2)、对号就位:按照作业计划将要安装的立柱运送到指定位置,同时注意其表面的保护。
3)、套芯套固定端:立柱安装一般由下而上进行,带芯套的一端朝上;第一根立柱按悬垂构件先固定上端,调正后固定下端;第二根立柱将下端对准第一根立柱上端的芯套用力将第二根立柱套上,并保留15mm的伸缩缝,再吊线或对位安装梁上端,依此往上安装;本工程采用脚手架施工,立柱同时自下而上安装完成,再水平移动吊篮安装另一端立面的立柱。
3、横梁安装
3.1、说明
横梁安装包括三个部分:一是横梁角码安装;二是横梁防震垫圈安装;三是横梁安装;而这三部分是经过不锈钢螺栓穿透立柱(钻孔)一次固定而成,因此这就造成了横梁安装复杂性,同时安装是一种连续安装,安装第一根横梁;第二根横梁亦进入安装;另安装横梁依然要考虑美观。
3.2、主要材料说明
1)、横梁:横梁根据不同的用途一般分为三种,即固定扇横梁,开启扇横梁,开启扇下横梁,带型窗中还有专用的开启扇上下横梁,另处根据幕墙结构形式不同还分为带托块横梁,不带拖块横梁;横梁在车间加工其精确度要求很高,具体另见作业指导书。
2)、横梁垫圈:为了防止铝材间的接触摩擦引起的对幕墙质量影响,在横梁与立柱间用垫圈隔开,形状根据不同的横梁截面设计,厚度1mm。
3)、横梁角码:是横梁与立柱连接的转接件,承受水平荷载和垂直荷载传的剪切力。
3.3、工艺流程说明
施工准备→检查各
