典型工艺
名称:
防静电腕带使用工艺规范
适用说明:

仪器工具
规 格

名 称
型 号
精 度
数 量
备注
防静电腕带测试仪腕带接地报警器

第１页／共5页
设 置

内

容
1.概念
防静电腕带是一种经过接地而把人体皮肤静电导走的装置, 分为”有绳防静电腕带”和”无绳防静电腕带”。”有绳防静电腕带”指有接地线的防静电腕带, 简称”防静电腕带”, 包括防静电手腕带和防静电脚腕带两种。
无绳防静电腕带指没有接地线的防静电手腕带, 其防静电效果较差, 只允许流动人员和活动范围大的一些特殊性工位使用。详见《防静电工序配置标准》。
2.技术指标
有绳、 无绳腕带系统对地电阻一般为1MΩ阻值, 人体穿戴腕带状态下系统电阻为8.0×105～9×106 Ω。直接接触静电敏感器件的人员均应戴有绳防静电腕带, 腕带应与人体皮肤良好接触。
3.防静电腕带使用工艺要求

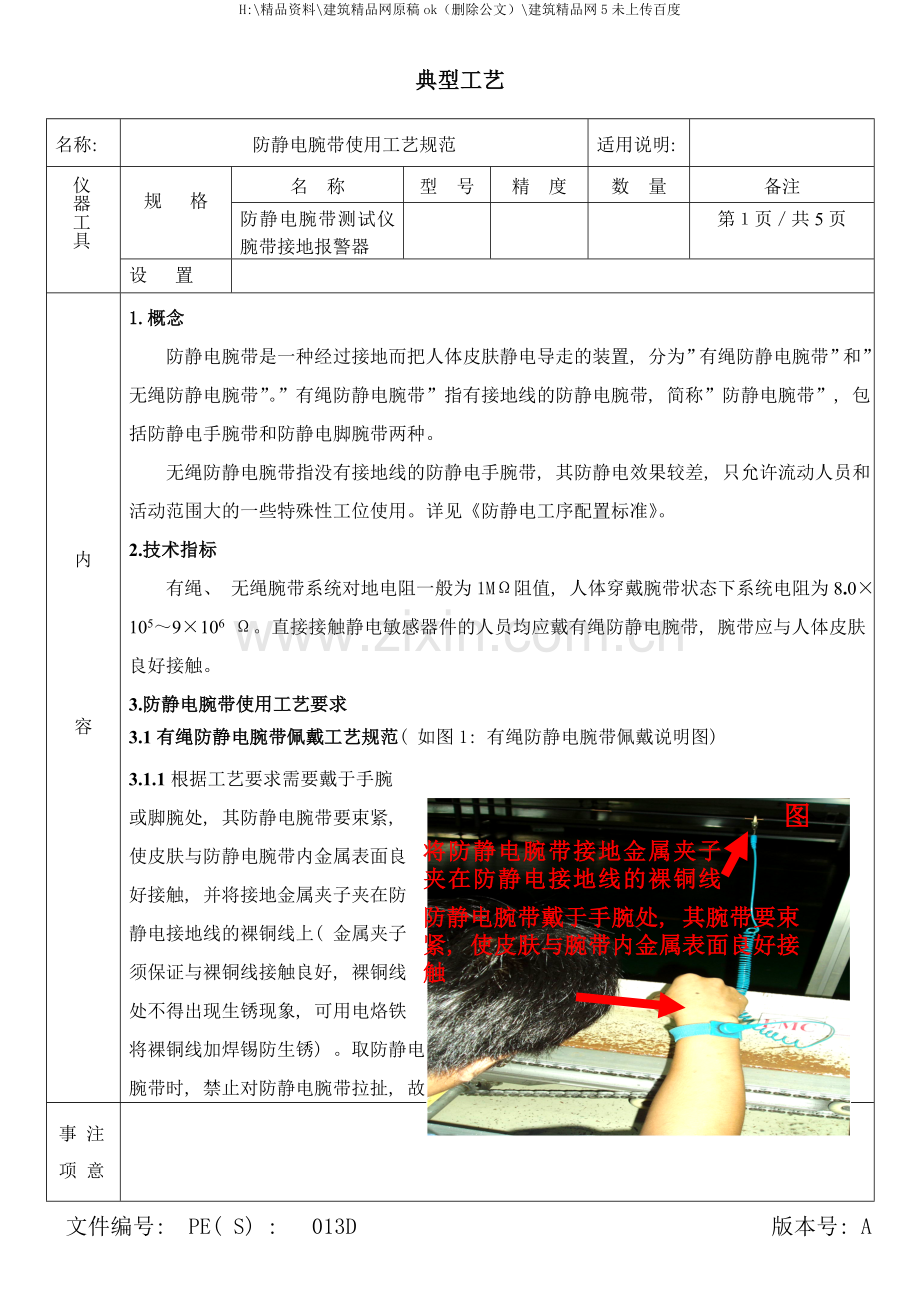

3.1有绳防静电腕带佩戴工艺规范( 如图1: 有绳防静电腕带佩戴说明图)
将防静电腕带接地金属夹子夹在防静电接地线的裸铜线处
防静电腕带戴于手腕处, 其腕带要束紧, 使皮肤与腕带内金属表面良好接触

图1
3.1.1根据工艺要求需要戴于手腕
或脚腕处, 其防静电腕带要束紧,
使皮肤与防静电腕带内金属表面良
好接触, 并将接地金属夹子夹在防
静电接地线的裸铜线上( 金属夹子
须保证与裸铜线接触良好, 裸铜线
处不得出现生锈现象, 可用电烙铁
将裸铜线加焊锡防生锈) 。取防静电
腕带时, 禁止对防静电腕带拉扯, 故
注 意
事 项

文件编号: PE( S) : 013D 　　　　　　　版本号: A
典型工艺
文件编号: PE( S) : 013D 　　　　　版本号: A
名称:
防静电腕带使用工艺规范
适用说明:

仪器工具
规 格

名 称
型 号
精 度
数 量
备注
防静电腕带测试仪腕带接地报警器

第2页／共5页
设 置

内

容
意损坏防静电腕带。因冬季人体局部皮肤干燥, 皮肤与防静电腕带的接触电阻较大。戴防静电脚腕带释放静电的效果比戴防静电手腕带略差, 故只在规定的工位使用防静电脚腕带( 详见《防静电工序配置标准》静电敏感度低且戴防静电手腕带时影响操作的工位) 。

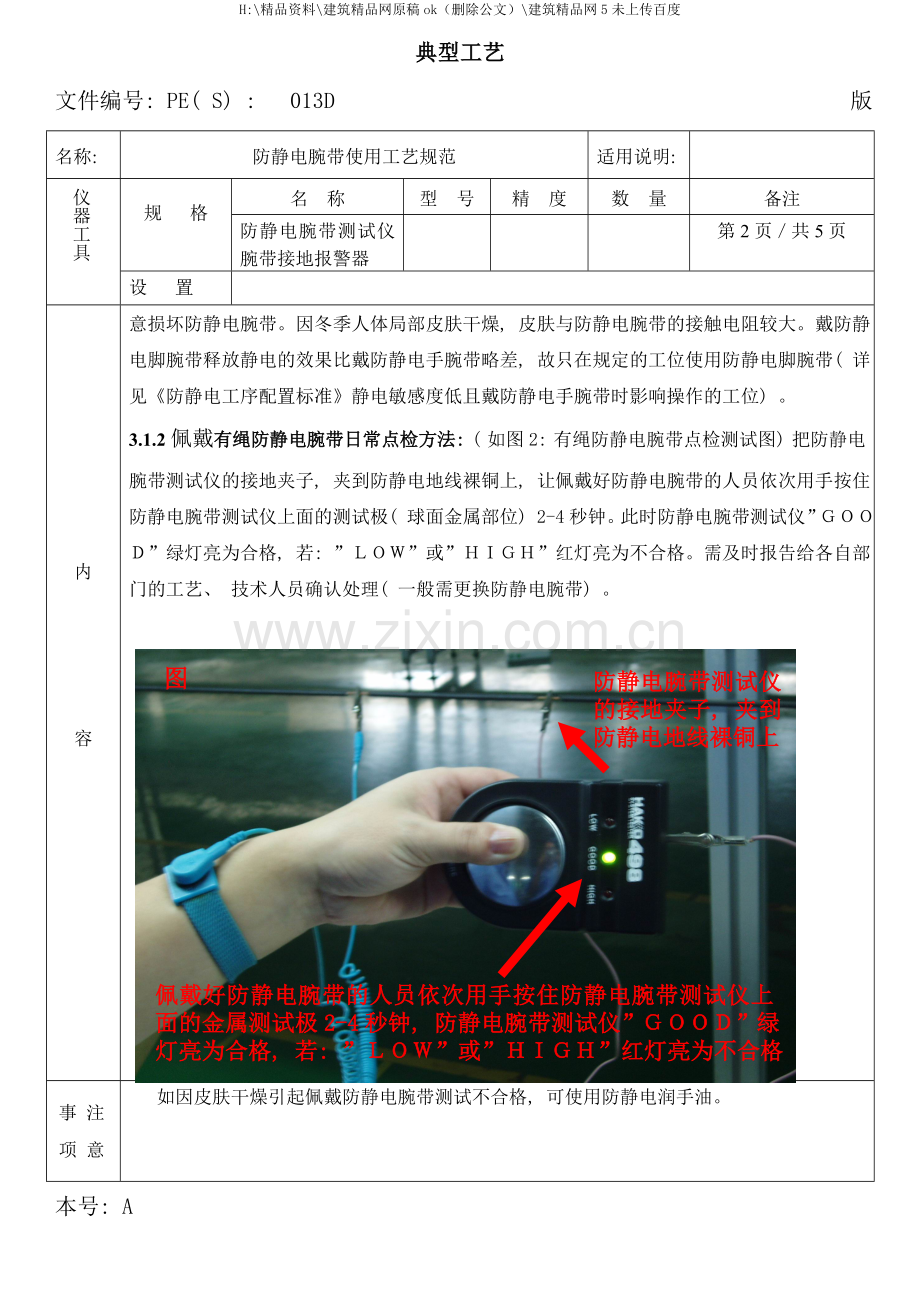

3.1.2佩戴有绳防静电腕带日常点检方法: ( 如图2: 有绳防静电腕带点检测试图) 把防静电腕带测试仪的接地夹子, 夹到防静电地线裸铜上, 让佩戴好防静电腕带的人员依次用手按住防静电腕带测试仪上面的测试极( 球面金属部位) 2-4秒钟。此时防静电腕带测试仪”ＧＯＯＤ”绿灯亮为合格, 若: ”ＬＯＷ”或”ＨＩＧＨ”红灯亮为不合格。需及时报告给各自部门的工艺、 技术人员确认处理( 一般需更换防静电腕带) 。
防静电腕带测试仪的接地夹子, 夹到防静电地线裸铜上
佩戴好防静电腕带的人员依次用手按住防静电腕带测试仪上面的金属测试极2-4秒钟, 防静电腕带测试仪”ＧＯＯＤ”绿灯亮为合格, 若: ”ＬＯＷ”或”ＨＩＧＨ”红灯亮为不合格

图2

注 意
事 项
如因皮肤干燥引起佩戴防静电腕带测试不合格, 可使用防静电润手油。

典型工艺
文件编号: PE( S) : 013D 　　　　　　 　版本号: A
名称:
防静电腕带使用工艺规范
适用说明:

仪器工具
规 格

名 称
型 号
精 度
数 量
备注
防静电腕带测试仪腕带接地报警器

第3页／共5页
设 置

内

容
3.1.3佩戴有绳防静电腕带的点检周期: 每天上午、 下午和晚上加班各点检1次, 在上午8: 30、 下午14: 30和晚上加班19: 00左右, 由线长或组长用防静电腕带测试仪对本线各工位的防静电腕带佩戴情况进行测试, 并将测试结果记录在《防静电腕带点检表》上。且将《防静电腕带点检表》悬挂于该工段线体后端, 以备检查。如有不合格的防静电腕带应及时上报到生产部技术人员或工艺员处理。( 有绳防静电腕带没有配合使用腕接地报警器情况下要执行该项要求进行点检记录)
3.1.4《防静电腕带点检表》的保管: 当月的记录表由线长妥善保管, 月底交由部门负责经理审核, 各部门内部存档, 保存两年, 以备审查。《防静电腕带点检表》已刷新更改为一月使用一张, 详见《防静电腕带点检表》。
3.2 佩戴无绳防静电腕带工艺规范
3.2.1戴于手腕处, 其防静电腕带要束紧, 皮肤应与防静电腕带上的金属部分良好接触, 腕带本身具有泄放静电的功能, 另外腕带外部设有一只螺丝, 与内部导体回路连接, 可利用此螺丝作电位归零功能( 只需将螺丝碰触防静电地线裸铜部位即可, 严禁碰触线体导电轮等带电体) 。可利用此螺丝作为回路检测端子之用。( 此项需使用人了解该功能, 并正确使用)
图3
3.2.2佩戴无绳防静电腕带的点检方法( 如图3) :
佩戴好无绳防静电腕带后, 用另一支手接触防静电腕
带测试仪接地插孔, 将无绳防静电腕带表面上的螺钉
压住防静电腕带测试仪的测试极( 球面金属部位) 2-4
秒钟, 防静电腕带测试仪亮GOOD绿灯为合格; 亮LOW
或HIGH红灯为不合格, 需及时报告给各自部门的工艺、
技术人员确认处理( 一般需更换防静电腕带) 。
注 意
事 项
1、 在检测防静电腕带时, 特别是在冬季天气干燥情况下, 因个别员工皮肤过于干燥佩戴防静电腕带经测试经常不合格, 该员工需要调到其它防静电要求不高的工位工作。

典型工艺
文件编号: PE( S) : 013D 　　　　　　　版本号: A
名称:
防静电腕带使用工艺规范
适用说明:

仪器工具
规 格

名 称
型 号
精 度
数 量
备注
防静电腕带测试仪腕带接地报警器

第4页／共5页
设 置

内

容
3.2.3佩戴无绳防静电腕带点检要求: 无绳腕带主要为流动人员使用, 使用人员按照上述无绳防静电腕带的点检方法, 每月1号和15号由各生产线班组长负责, 其它使用无绳防静电腕带的部门由该部门安排专人负责, 对本组或本部门无绳防静电腕带每月点检两次, 节假日时间顺延。并作点检记录于《防静电腕带点检表》内, 保存两年, 以备审查。
4．防静电腕带接地自动报警器( 简称”腕带接地报警器”)
4.1腕带接地报警器的功能介绍:
把腕带接地报警器监测开关打到开的位置, 可实时监测佩戴有绳防静电腕带的接地情况。当操作人员佩戴防静电腕带接地系统电阻开路; 防静电腕带线扣松动; 腕带佩戴不正确时, 腕带接地报警器会亮红灯同时发出报警提示音。若操作人员有事离岗时可把监测开关打到”关”的位置, 停止监测。
4.2腕带接地报警器的使用工艺要求:
4.2.1工装室负责把腕带接地报警器性能调试好( 调试孔需要封贴) , 按照《防静电工序配置标准》, 在生产部各有绳防静电腕带工位安装腕带接地报警器。
4.2.2员工操作时必须正确佩戴防静电腕
带作业, 操作前注意检查防静电腕带的接地
插头应插到腕带接地报警器的接地插孔内,
腕带接地报警器的接地夹子应夹到防静电地
线上, 腕带接地报警器应接好电源插头。( 该
项由工装室安装好, 操作人员使用时只需检
查该项是否连接正确, 如图4腕带接地报警
器接线图)
注 意
事 项
1、 请参照附页《防静电工序配置标准》
2、 见附表《防静电腕带点检表》

典型工艺
文件编号: PE( S) : 013D 　　　　　　 　版本号: A
名称:
防静电腕带使用工艺规范
适用说明:

仪器工具
规 格

名 称
型 号
精 度
数 量
备注
防静电腕带测试仪腕带接地报警器

第5页／共5页
设 置

内

容
4.2.3把腕带接地报警器开关打到”开”的位置, 此时佩戴防静电腕带处于实时监测状态。亮绿灯表示佩戴防静电腕带接地正常。如亮红灯或报警提示表示佩戴静电腕带有断开或佩戴过松等腕带接地异常情况。此时需要及时检查整改, 不能修复的要报于线体技术管理人员处理。
4.2.4操作人员工作前必须检查调整使上述第2项内容处于正常连接, 并佩戴好防静电腕带, 将腕带接地报警器开关打到”开”的位置。如有事需要离岗时应将腕带接地报警器开关打到”关” 的位置。
4.2.5腕带接地报警器的各插接头由工装室打热熔胶固定好, 保证接触良好, 监测灵敏度由工装室安装时调整好, 并封贴调整孔, 生产部不可随意调整。
4.2.6腕带接地报警器每月25～30日由工装室负责全数点检( 节假日顺延) , 并作记录存档。主要检查防静电腕带的老化断路或佩戴过松引起的腕带接地系统开路, 腕带接地报警器是否能处于正常监测状态。当月《腕带接地报警器点检表》点检记录完成后, 该点检表由工装室主管负责审核, 保存两年, 以备审查。见附件《腕带接地报警器点检表》
4.2.7装有腕带接地报警器的工位不需要作防静电腕带点检, 由各班组长负责检查督导员工正确使用腕带接地报警器。

注 意
事 项
1、 各生产线防静电措施的落实和使用情况由各制造部工艺组检查, 工程部、 质量部进行抽查考核。
2、 各防静电所用的接地线设施由使用部门提出需求, 由设备部进行安装。

批准: -9-10 审核: 拟制: -9-1
