地质找矿钻探技术交底

13

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

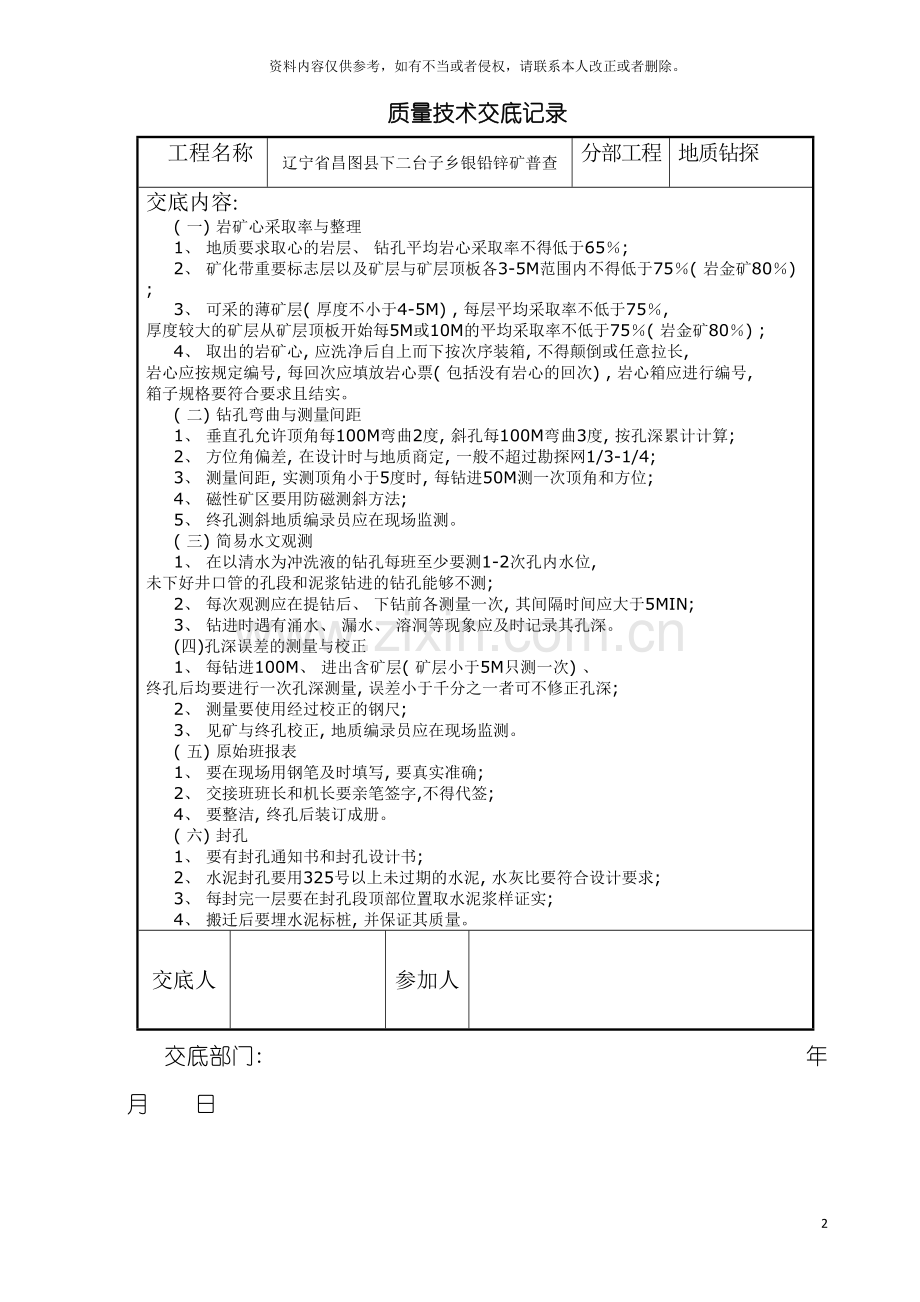

质量技术交底记录
　工程名称
辽宁省昌图县下二台子乡银铅锌矿普查
分部工程
地质钻探
交底内容:
( 一) 岩矿心采取率与整理
1、 地质要求取心的岩层、 钻孔平均岩心采取率不得低于65％;
2、 矿化带重要标志层以及矿层与矿层顶板各3-5M范围内不得低于75％( 岩金矿80％) ;
3、 可采的薄矿层( 厚度不小于4-5M) , 每层平均采取率不低于75％, 厚度较大的矿层从矿层顶板开始每5M或10M的平均采取率不低于75％( 岩金矿80％) ;
4、 取出的岩矿心, 应洗净后自上而下按次序装箱, 不得颠倒或任意拉长, 岩心应按规定编号, 每回次应填放岩心票( 包括没有岩心的回次) , 岩心箱应进行编号, 箱子规格要符合要求且结实。
( 二) 钻孔弯曲与测量间距
1、 垂直孔允许顶角每100M弯曲2度, 斜孔每100M弯曲3度, 按孔深累计计算;
2、 方位角偏差, 在设计时与地质商定, 一般不超过勘探网1/3-1/4;
3、 测量间距, 实测顶角小于5度时, 每钻进50M测一次顶角和方位;
4、 磁性矿区要用防磁测斜方法;
5、 终孔测斜地质编录员应在现场监测。
( 三) 简易水文观测
1、 在以清水为冲洗液的钻孔每班至少要测1-2次孔内水位, 未下好井口管的孔段和泥浆钻进的钻孔能够不测;
2、 每次观测应在提钻后、 下钻前各测量一次, 其间隔时间应大于5MIN;
3、 钻进时遇有涌水、 漏水、 溶洞等现象应及时记录其孔深。
(四)孔深误差的测量与校正
1、 每钻进100M、 进出含矿层( 矿层小于5M只测一次) 、 终孔后均要进行一次孔深测量, 误差小于千分之一者可不修正孔深;
2、 测量要使用经过校正的钢尺;
3、 见矿与终孔校正, 地质编录员应在现场监测。
( 五) 原始班报表
1、 要在现场用钢笔及时填写, 要真实准确;
2、 交接班班长和机长要亲笔签字,不得代签;
4、 要整洁, 终孔后装订成册。
( 六) 封孔
1、 要有封孔通知书和封孔设计书;
2、 水泥封孔要用325号以上未过期的水泥, 水灰比要符合设计要求;
3、 每封完一层要在封孔段顶部位置取水泥浆样证实;
4、 搬迁后要埋水泥标桩, 并保证其质量。
交底人

参加人

交底部门: 　　　　　　　　　　　 　　年 月 日
安全技术交底记录
　工程名称
辽宁省昌图县下二台子乡银铅锌矿普查
分部工程
地质钻探
交底内容:
见附页

交底人

参加人

交底部门: 　　　　　　　　　　　 　　年 月 日
安全技术交底内容:
一、 钻探机场地基的修筑
1、 机场地基应平整、 坚固、 稳定、 适用。钻塔底座的填土部分, 不得超过塔基面积的1/4。
2、 在山坡修筑机场地基, 岩石坚固平稳时, 坡度应小于80°, 地层松散不稳定时, 坡度应小于45°。
3、 机场周围应有排水措施。在山谷、 河沟、 地势低洼地带或雨季施工时, 机场地基应修筑拦水坝或修建防洪设施。
4、 机场地基应满足钻孔边缘距地下电缆线路水平距离大于5米, 距地下通讯电缆、 构筑物、 管道等水平距离应大于2米。

二、 钻探设备安装、 拆卸、 搬迁
1、 钻塔安装与拆卸应遵守下列规定:
(1)安装、 拆卸钻塔前, 应对钻塔构件、 工具、 绳索、 挑杆和起落架等进行严格检查。
(2)安装、 拆卸钻塔应在安装队长或机长统一指挥下进行, 作业人员要合理安排, 严格按钻探操作规程进行作业, 塔上塔下不得同时作业。
(3)安装、 拆卸钻塔时, 起吊塔件使用的挑杆应有足够的强度。拆卸钻塔应从上而下逐层拆卸。
(4)进入机场应按规定穿戴工作服、 工作鞋、 安全帽, 不得赤脚或穿拖鞋, 塔上作业应系好安全带, 禁止穿带钉子或者硬底鞋上塔作业。
(5)安、 拆钻塔应铺设工作台板, 塔板台板长度、 厚度应符合安全要求。
(6)夜间或5级以上大风、 雷雨、 雾、 雪等天气禁止安装、 拆卸钻塔作业。
2、 钻架安装与拆卸应遵守下列规定:
(1)起、 放钻架, 应在安装队长或机长统一指挥下, 有秩序地进行。
(2)竖立或放倒钻架前, 应当埋牢地锚。
(3)竖立或放下钻架时, 作业人员应离开钻架起落范围, 并应有专人控制绷绳。
(4)钻架钢管材料应满足最大工作强度要求。
(5)钻架腿之间应安装斜拉手, 应在钻架腿连接处的外部套上钢管结箍加固。
(6)起、 放钻架, 钻架外边缘与输电线路边缘之间的安全距离应符合表二的规定。
钻架与输电线路边缘之间的最小安全距离
电压 /KV <1 1月10日 35-110 154-220 350-550
最小安全距离 /m 4 6 8 10 15

三、 钻机设备安装应遵守下列规定
1、 各种机械安装应稳固、 周正水平。
2、 安装钻机时, 井架天车轮前缘切点, 钻机立轴中心与钻孔中心成一条直线, 直线度范围±15毫米。
3、 各种防护措施、 安全装置应当齐全完好, 外露的转动部位应设置可靠的防护罩或者防护栏杆。
4、 电气设备应安装在干燥、 清洁、 通风良好的地方。

四、 设备搬运应遵守下列规定
1、 机动车搬运设备时, 应有专人指挥; 人工装卸时, 应有足够强度的跳板; 用吊车或葫芦起吊时, 钢丝绳、 绳卡、 挂勾及吊架腿应牢固。
2、 多人抬动设备时, 应有专人指挥, 相互配合。
3、 轻型钻机整体迁移时, 应在平坦短距离地面上进行, 并采取防倾斜措施。
4、 禁止在高压线下和坡度超过15°坡上或凹凸不平和松软地面整体迁移钻机。
5、 使用起重机械起吊钻机设备时, 应遵守《起重机械安全规程》(GB6067-1985)。

五、 升降钻具
1、 升降机的制动装置、 离合装置、 提引器、 游动滑车、 拧管机和拧卸工具等应灵活可靠。
2、 使用钢丝绳应遵守下列规定: (1)钢丝绳安全系数应大于7。(2)提引器处于孔口时, 升降机卷筒钢丝绳圈数不少于3圈。(3)钢丝绳固定连接应不少于3个; 绳卡距绳头应大于钢丝绳直径的6倍。(4)钢丝绳应定期检查。变形、 磨损、 断丝钢丝绳应按《起重机械用钢丝绳检验和报废实用规范》( GB5972－1986) 的规定报废。
钢丝绳用卡子连接的要求参照表
绳径 /mm 8.8 11 13 17.5 19.5 24 28 32.5
绳卡个数 3 3 3 3 4 5 5 6
卡子间距 70 80 100 120 140 160 200 230

3、 升降机, 应平稳操作, 严禁升降过程中用手触摸钢丝绳。
4、 提引器、 提引钩, 应有安全连锁装置; 提落钻具或钻杆, 提引器切口应朝下。
5、 钻具处于悬吊或倾斜状态时, 禁止用手探摸悬吊钻具内的岩心或探视管内岩心。
6、 操作拧管机和插垫叉、 扭叉, 应由一个人操作; 扭叉应有安全装置。
7、 发生跑钻时, 禁止抱插垫叉或强行抓抱钻杆。

六、 钻进
1、 开孔钻进时前, 应对设备、 安全防护设施、 措施进行检查验收。
2、 机械转动时, 禁止进行机器部件的擦洗、 拆卸和维修; 禁止跨越传动皮带、 转动部位或从其上方传递物件; 禁止戴手套挂皮带或打腊; 禁止用铁器拨、 卸、 挂传动中皮带。
3、 钻进时, 禁止用手扶持高压胶管或水龙头, 修配高压胶管或水龙头时应停机。
4、 调整回转器、 转盘时应停机检查, 并将变速手把放在空档位置。
5、 转盘钻机钻进时, 严禁转盘上站人。
6、 扩孔、 扫脱落岩心、 扫孔或遇溶洞、 松散复杂地层钻进时, 应由机( 班) 长或熟练技工操作。

七、 孔内事故处理
1、 孔内事故处理前, 应全面检查钻塔( 钻架) 构件、 天车、 游动滑车、 钢丝绳、 绳卡、 提引器、 吊钩、 地脚螺丝、 仪器、 仪表等。
2、 孔内事故处理时, 应由机( 班) 长或熟练技工操作, 并设专人指挥; 除直接操作人员外, 其它人员应撤离。
3、 禁止同时使用升降机、 千斤顶或吊锤起拔孔内事故钻具。
4、 禁止超设备限定负荷强行起拔孔内事故钻具。
5、 打吊锤时, 吊锤下部钻杆处应安装冲击把手或其它限位装置, 禁止手扶、 握钻杆或打箍; 人力拉绳打吊锤时, 应统一指挥。
6、 使用千斤顶回杆时, 禁止使用升降机提吊被顶起的事故钻具。
7、 人工反钻具, 扳杆回转范围内严禁站人; 禁止使用链钳、 管钳工具反事故钻具。
8、 反转钻机反钻具应采取低速慢转。
9、 使用钢丝绳反管钻具连接物体应牢固可靠。
10、 钻孔爆破应遵守下列规定: (1)下爆破筒前, 应进行孔径、 孔深、 偏斜度探测。(2)向钻孔内送药包时, 应慢速下放。(3)爆破前应确定爆破危险边界, 并做好爆破警戒工作。

八、 机场安全防护设施
1、 钻塔座式天车应设安全档板, 吊式天车应安装保险绳。
2、 钻机水龙头高压胶管, 应设防缠绕、 防坠安全装置和导向绳。
3、 钻塔工作台, 应安装可靠防护栏杆。防护栏杆高度应大于1.2米, 木质踏板厚度应大于5毫米或采用防滑钢板。
4、 塔梯应坚固、 可靠; 梯阶间距应小于400毫米, 坡度小于75°。
5、 机场地板铺设, 应平整、 紧密、 牢固; 本质板厚度, 应大于40毫米或使用防滑钢板。
6、 活动工作台安装、 使用应符合下列规定: (1)工作台应安装制动、 防坠、 防窜、 行程限制、 安全挂钩、 手动定位等安全装置。(2)工作台底盘、 立柱、 栏杆应成整体。(3)工作台应配置直径30毫米以上棕绳手拉绳。(4)工作台提引绳、 重锤导向绳应采用直径9毫米以上钢丝绳。(5)工作台平衡重锤应安装在钻塔外, 与地面之间距离应大于2.5米。(6)活动工作台每次准乘1人。(7)乘工作台高空作业时, 应先闭锁手动制动装置后方可进行作业。
7、 钻塔绷绳安装应符合下列规定: (1)钻塔绷绳应采用直径12.5毫米以上的钢丝绳。(2)18米以下钻塔应设4根绷绳; 18米以上钻塔应分两层, 每层设4根绷绳。(3)绷绳安全应牢固、 对称; 绷绳与水平面夹角应小于45°。(4)地锚深度应大于1米。
8、 雷雨季节、 落雷区钻塔应安装避雷针或采取其它防雷措施。安装避雷针应符合下列要求: (1)避雷针与钻塔应使用高压瓷瓶间隔。(2)接闪器应高塔顶1.5米以上。(3)引下线与钻塔绷绳间距应大于1米。(4)接地极与电机接地、 孔口管及绷绳地锚间距离应大于3米, 接地电阻应小于15Ω。

九、 机场用电
1、 钻探施工用电应遵守《建设工程施工现场供用电安全技术规范》( GB50194－1993) 。
2、 动力配电箱与照明配电箱, 应分别设置。
3、 每台钻机应独立设置开关箱, 实行”一机一闸一漏电保护器”。
4、 移动式配电箱、 开关箱应安装在固定支架上, 并有防潮、 防雨、 防晒措施。
5、 机场电器设备, 应采用保护接地, 接地电阻应小于4Ω。
6、 使用手持式电动工具应遵守《手持式电动工具的管理、 使用、 检查和维修安全技术规程》( GB3787－1983) 的规定。
7、 机场照明应使用防水灯具; 照明灯泡, 应距离塔布表面300毫米以上。
8、 在修理电器设备时, 应切断电源, 并挂警示牌或设专人监护。

十、 机场防风、 防火、 防寒
1、 5级以上大风天气, 应停止钻探作业, 并应做好以下工作: (1)卸下塔衣、 场房帐篷。(2)孔杆下入孔内, 并卡上冲击把手。(3)检查钻塔绷绳及地锚牢固程度。(4)切断电源, 关闭并盖好机电设备。(5)封盖好孔口。
2、 大风后重新开始钻探作业前, 应检查钻塔、 绷绳、 机电设备、 供电线路等情况, 确认安全后方可继续钻探作业。
3、 钻探机队应成立防火组织, 作业人员应掌握灭火器材使用方法。
4、 机场应配备足够的灭火器材, 并合理摆放, 专人管理, 禁止明火直接加热机油及烘烤柴油机油底壳。
5、 寒冷季节施工, 作业场所应有防寒措施和取暖设施。机场内取暖, 火炉距油料等易燃物品存放点应大于10米, 距机场塔布应大于1.5米。

十一、 特种钻探
1、 水上钻探应遵守下列要求: (1)掌握工作区域有关水文、 气象资料, 并采取相应的安全措施。(2)通航河流或湖泊施工作业应遵守航务、 港监等关部门规定, 勘探船舶停泊作业, 应设置信号灯或航标。(3)钻塔(架)地脚应与钻塔船牢固连接。(4)钻探船舶地锚应稳定、 牢固可靠, 钻探般舶平台拼装应使用同吨位船只, 钻探船四周应设置牢固防护栏杆, 平台铺设稳定可靠。(5)禁止在钻探船上使用千斤顶及其它起重设备。(6)钻探船舶应配置足够的救生衣、 救生圈等救生设备和消防设备, 并经常检查。(7)4级以上的大风应停止作业。(8)浮筒、 木筏作为钻探来台时, 其平台基础和结构应稳定、 牢固。
2、 坑道钻探应遵守下列要求: (1)坑道钻探施工应编制施工设计, 施工前应进行场地安全检查和钻室支护。(2)遇含水层或涌水层时立即采取排水措施, 禁止将钻具提出钻孔, 并立即采取预防措施, 确保作业人员安全。(3)坑道内应有良好的通风, 作业点应有足够的照明。(4)悬挂在巷道壁的滑轮支撑点应牢固, 其强度、 附着力应满足钻机起呆最大负荷要求。

环境交底记录
　工程名称
辽宁省昌图县下二台子乡银铅锌矿普查
分部工程
地质钻探
交底内容:
1) 负责对作业人员、 工作区内及周围的居民进行生态环境保护宣传工作。
2) 对作业过程实施监督, 严禁乱采滥挖、 随意设置便道、 随意倾倒弃渣。
3) 对作业人员的生活过程进行监督, 严禁随意倾倒生活废水及生活垃圾, 严禁捕猎野生动物。
4) 负责对生活营地和弃渣场的选择, 使其选址符合环境保护的要求, 尽量减少施工活动对周围环境的影响。
5) 施工完成后, 负责监督对施工迹地生态恢复的工作。

交底人

参加人

交底部门: 　　　　　　　　　　　 　　年 月 日
