地下车库通道口施工组织设计

228

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

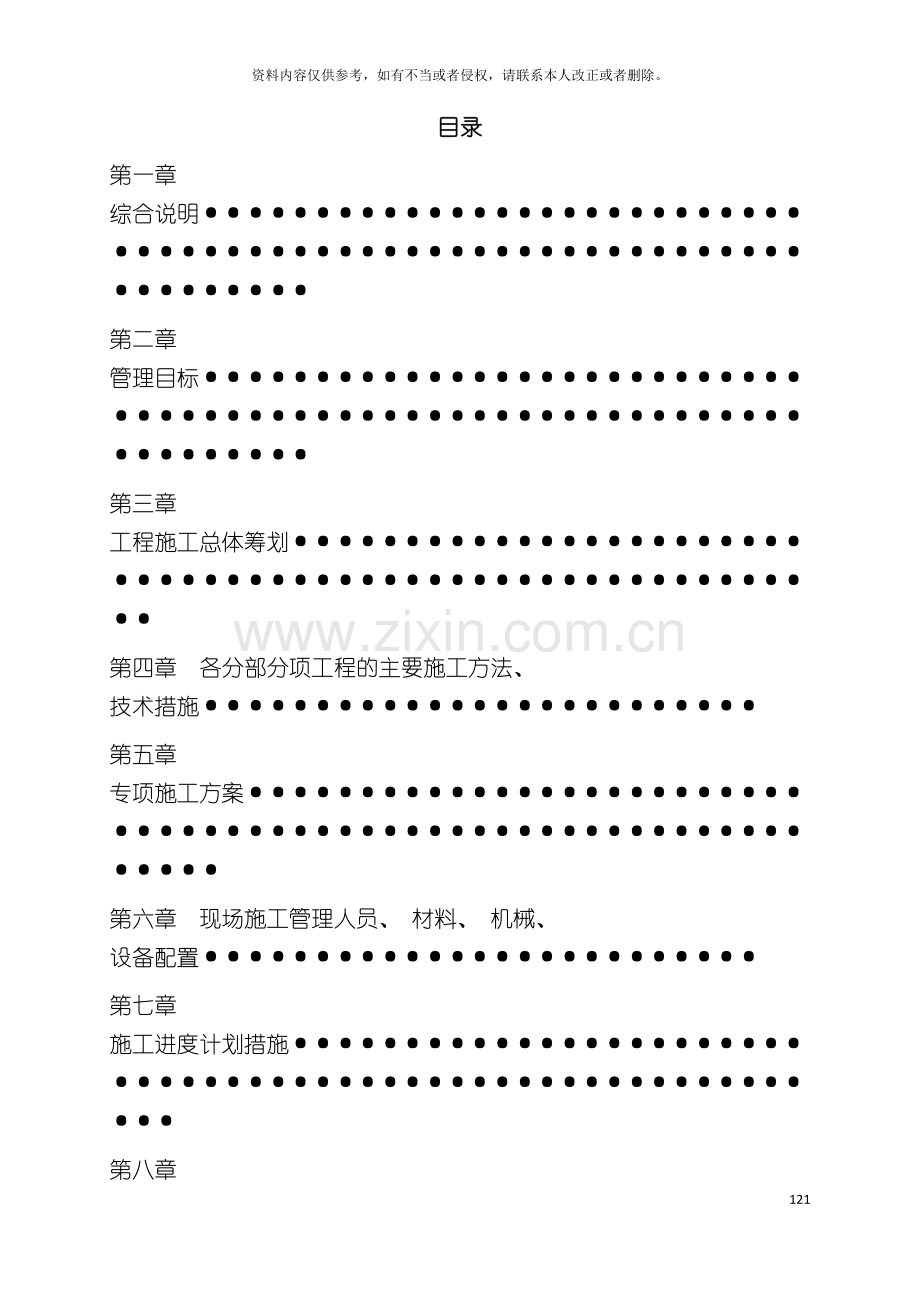

目录
第一章 综合说明···································································
第二章 管理目标···································································
第三章 工程施工总体筹划························································
第四章 各分部分项工程的主要施工方法、 技术措施·························
第五章 专项施工方案·····························································
第六章 现场施工管理人员、 材料、 机械、 设备配置·························
第七章 施工进度计划措施·························································
第八章 质量保证措施············································
第九章 安全保证措施············································
第十章 现场文明施工措施········································
第十一章施工现场总平面图布置····································
第十二章冬雨季施工方案··········································
第十三章成品保护措施············································

第一章 综合说明
1．编制说明
1.1编制依据
( 1) 赤峰XX工程招标文件。
( 2) 业主提供的设计图纸、 工程量清单等有关资料。
( 3) 建设部、 交通部、 内蒙古自治区、 赤峰市现行的设计、 施工规范、 验收标准及有关文件。
( 4) 业主与施工单位所有来往的函件及补遗资料。
( 5) 我单位对施工现场的实地勘测、 调查资料。
( 6) 我单位借鉴和积累的成熟技术、 科技成果、 施工工艺方法及同类工程的施工经验。
1.2编制范围
赤峰XX工程招标文件内规定的全部工程内容, 包括土方工程、 结构工程、 安装工程、 装饰工程、 给排水工程、 电气工程等所有工程内容。
1.3编制原则
( 1) 严格遵守招标文件的各项条款, 全面履行投标文件承诺, 认真贯彻质量验收标准。
( 2) 坚持实事求是, 注重调查研究, 合理安排工期,周密组织劳动力,采取科学方法有效组织施工,确保安全,确保质量,确保工期。
( 3) 实行”项目法管理”的原则, 按ISO9001系列标准建立质量保证体系, 加强质量管理, 降低工程成本, 提高经济效益。

第二章 管理目标
1.施工总体目标
对本标段工程, 一旦我单位中标, 我们将在施工中采取各种措施全力保证达到我们所拟定的以下施工管理目标。
1.1质量管理目标
全部工程达到国家、 行业现行的工程质量验收标准。分部分项工程一次验收合格率达到100%, 工程质量标准合格。
1.2安全生产管理目标
严格执行国务院393号令《建设工程安全生产管理条例》、 赤峰市重点工程建设管理局有关安全施工的规定以及招标人针对本工程所作出的安全措施。安全生产无事故, 实现”五杜绝”: 杜绝死亡事故, 杜绝多人伤亡事故, 杜绝重大机械事故, 杜绝重大交通事故, 杜绝重大火灾事故。员工因工负伤率控制在0.5‰以下。在整个施工过程中, 各种变形均控制在允许范围内, 确保施工和周边建筑、 管线、 交通的安全。
1.3文明施工与环境保护目标
严格执行《赤峰市创立文明城市责任考评办法( 试行) 》、 《赤峰市建设系统创文明城市工作实施细则》、 赤峰市重点工程建设管理局有关文明施工的规定以及招标人针对本工程所作出的文明措施, 根据赤峰市文明施工的统一要求进行工地现场规划, 建设绿色施工场地, 确保符合赤峰创立文明卫生城市要求。工程弃碴、 污水排放、 粉尘污染、 机械噪音控制及生活建筑垃圾处理等均严格按照国家、 内蒙古自治区、 赤峰市及业主的文明施工及环境保护规定执行, 确保赤峰市市级文明工地, 争创内蒙古自治区省级文明工地。

1.4工期目标
满足招标文件工期要求, 工期为90日历天。
2.施工组织机构
为了安全、 优质、 按期完成施工任务, 本着精干、 高效的原则, 我单位计划抽调理论和实践经验丰富、 业务能力强、 综合素质高的管理、 技术人员, 组建项目施工组织机构—赤峰金融商务区地面绿化及地下停车场二标段( 通道出口) 项目经理部。
2.1组织机构的设置
为了加强工程管理和协调, 赤峰金融商务区地面绿化及地下停车场二标段( 通道出口) 项目经理部下设工程管理部、 安全质量环保部、 财务部、 计划合同部、 协调部、 物资设备部、 综合办公室、 中心试验室共六部二室。
2.2管理职责
2.2.1项目经理部
工程建设项目经理部负责对本工程建设、 组织、 协调与控制, 对本工程负全责。
( 1) 负责工程施工科研技术管理。对重大工程技术问题要组织进行科研项目立项并实施, 会同设计单位及有关单位对重大施工技术问题进行专题讨论。
( 2) 按要求编制实施性施工组织设计、 施工技术方案及措施。
( 3) 负责申请单位工程的开工报告。
( 4) 负责施工进度管理。编制并上报月、 季、 年度施工计划, 同时进行工程进度的统计、 上报工作。负责工程调度工作, 适时组织召开工程例会。
( 5) 负责本项目物资采购及设备管理工作。
( 6) 负责本项目建设资金的使用及财务管理工作。
( 7) 按招标人的验工计价办法负责工程计量的审核、 制表等全部工作内容。
( 8) 负责提出变更设计有关资料及施工质量管理。对单位工程、 隐蔽工程的质量检查, 组织开展施工质量评比, 进行质量事故调查处理。
( 9) 负责组织全标段的测量工作和测量结果整合工作, 工程质量的检查和测试的监控、 管理工作。
( 10) 负责安全生产管理。督促、 检查各施工队的施工安全措施和防护设施及安全事故调查处理。
( 11) 负责现场文明施工管理, 组织进行文明施工达标检查评比、 奖惩。
( 12) 负责组织对单位工程、 阶段性工程、 项目竣工的初步验收; 初步验收合格后, 向招标人提交正式验交报告。编制竣工文件, 收集资料( 含声像、 电子文档) 并建档、 归档; 编写项目建设施工总结。
( 13) 负责组织工程保修工作。
( 14) 负责组织协调优质工程及各种奖项的申报工作。
( 15) 负责协调施工现场与周边环境、 相关单位之间出现的各种问题。
2.2.2项目经理部所属各部室管理职责
2.2.2.1综合办公室
( 1) 认真学习、 宣传和贯彻执行党和国家的路线、 方针、 政策、 法令法规、 上级的指示、 决议, 结合实际, 提出贯彻意见、 并检查落实情况。
( 2) 加强调查研究和协调各部门之间的关系, 承上启下, 联系内外, 做好协调; 全面掌握本工程基本建设情况, 重点明确, 坚持原则, 及时了解各项施工生产等方面的情况, 收集和筛选有关信息, 为工程建设、 项目经理部领导决策提供信息。
( 3) 协助领导处理内外协调、 对外接待、 医疗保健、 生活供应及廉政建设等工作, 督促各单位、 各部门贯彻和落实工程建设项目经理部领导的工作部署, 做好各项会议的准备、 记录、 整理、 督促和反馈工作。
( 4) 统一管理以工程建设项目经理部名义制发的文稿; 承办本级综合性文件的拟稿、 打印; 负责上、 下级及地方来文的登记、 分发、 传阅; 负责掌握项目经理部及本级领导的印章使用。
( 5) 负责文书资料的接收、 整理、 保管、 立卷、 归档及综合档案室的管理工作。
( 6) 负责对外联络工作, 承办上级领导视察工作和各类会议人员的接待和公务服务, 指导协调工程建设项目经理部各部门接待工作。
( 7) 负责群众来信、 来函、 来访的接待处理。
( 8) 负责门卫、 食堂、 车辆的管理及办公用品的购置。
( 9) 完成工程建设项目经理部领导交办的其它事宜。
2.2.2.2财务部
( 1) 编制切实可行的月份、 季度、 年度建设资金使用计划。
( 2) 根据计量情况, 及时按合同规定拨付工程进度款。
( 3) 监督检查各施工队建设资金的使用情况, 确保工程款的合理使用。
( 4) 定期编制本级财务报表。
( 5) 按赤峰市政府的有关规定足额交纳税款, 并按合同规定办理本工程保险。
( 6) 完成工程建设项目经理部领导交办的其它事宜。
2.2.2.3计划合同部
( 1) 贯彻执行招标人有关计划、 统计的政策和规定。
( 2) 负责整个项目的计划管理工作, 编制月、 季、 年生产计划并下发各施工队。
( 3) 建立各种台帐, 每月、 季末对施工队进行调查, 编制工程进度、 完成任务情况报表, 填报、 绘制各种工程进度示意图。
( 4) 负责做好统计工作, 及时掌握工程进度及施工动态。按规定向工程建设项目经理部领导汇报工程进度。
( 5) 负责做好成本核算工作, 加强对工程成本的控制。
( 6) 参与审核设计图纸。对照合同和现场实际情况, 做好各类变更设计和索赔资料收集整理工作, 报招标人审批。
( 7) 核实完成实物工程量, 编制计量表, 呈报招标人批复。
( 8) 负责做好文件资料的保存工作, 将各类合同、 计划统计报表、 计量资料分档、 建档、 归档管理, 随时为工程建设项目经理部领导提供各种资料。
( 9) 配合编制项目竣工后的工程决算。
( 10) 完成工程建设项目经理部领导交给的其它工作。
2.2.2.4工程管理部
( 1) 认真贯彻执行国家和赤峰市有关工程管理方面的方针、 政策、 法规、 技术标准、 施工规范及工艺要求。
( 2) 严格贯彻执行项目经理部的意图, 落实各项规章制度。
( 3) 负责工程项目的施工管理, 实施工程项目有效控制, 确保合同工期、 安全生产、 工程质量目标的实现。
( 4) 科学组织施工。负责现场组织指挥, 抓好施工调度、 技术管理、 现场管理、 文明施工、 环境保护、 劳动竞赛; 组织工程项目全面标准化管理达标检查评比。
( 5) 贯彻落实有关施工计划, 督促和检查各单位执行情况, 及时汇总向项目经理部领导汇报。
( 6) 负责施工进度管理, 组织协调各施工队的施工生产, 深入施工现场调查研究, 检查指导, 及时解决施工矛盾和出现的问题。
( 7) 负责施工调度, 搞好工程快报, 及时掌握各单位工程进展情况和施工动态, 当好参谋, 协助工程建设项目经理部领导组织召开工程例会。
( 8) 负责建立台帐记录, 编制工程进度和完成施工任务情况报表。绘制、 填报各种工程形象进度示意图表, 按时向项目经理部领导汇报。
( 9) 负责收集气象预报, 掌握当地气象变化情况, 提醒并督促各施工队做好各项规避防范措施, 抓好防汛抗洪工作。
( 10) 负责及时准确的传达贯彻工程建设项目经理部领导发出的指令、 决议, 督促和检查各单位贯彻落实, 做好记录, 对施工情况写出简报。
( 11) 负责变更设计的提出及技术管理工作, 认真执行设计意图和设计标准, 严格按技术标准、 施工规范、 工艺要求组织施工生产, 保证工程质量达到要求质量标准。
( 12) 负责科研管理工作, 组织科研调查和科研立项, 并组织实施。会同设计单位等有关单位和专家对重大施工技术问题进行专题讨论研究, 组织技术攻关, 整理完善记录, 形成科研成果。
( 13) 负责编制实施性施工组织设计, 并审查各施工队施工技术方案措施, 提出合理化建议和优化设计等。
( 14) 组织工程调查, 提出调查报告, 组织复测和精测; 负责技术交底, 负责对工程质量的测试监控, 负责申请项目开工报告。
( 15) 收集传递科技信息和科技情报, 总结和交流经验, 积极推广和应用新技术、 新工艺、 新设备、 新材料, 提高工程效率和质量。
( 16) 负责本标段设计文件的发放工作, 建立健全的收发文登记制度, 并指定专人进行规范管理, 保证工程建设过程中收到的设计文件能够按招标人要求及时准确的发放到各需求方。
( 17) 负责编制工程竣工文件指导大纲, 及时督促、 审查施工队编制各项基础内业资料和竣工文件, 并对各类工程进行分档、 建档、 归档, 编写施工总结和竣工文件。
( 18) 完成工程建设项目经理部领导交给的其它事宜。
2.2.2.5安全质量环保部
( 1) 认真宣传、 贯彻、 执行国家和赤峰市安全、 质量、 环保工作方针、 政策和法律、 法规, 坚持”安全第一”、 ”质量第一”的原则, 行使对各施工队的管理和监督检查职能。
( 2) 积极创立文明工程, 负责本工程的安全管理、 质量管理、 文明施工和环保工作。制订工程质量目标及实现目标的实施措施。
( 3) 负责编写发布安全、 质量和环保工作标准, 定期召开安全、 质量工作会议, 及时总结分析安全质量形势, 提出预防安全、 质量事故的建议和措施。
( 4) 负责组织安全质量监督检查, 及时掌握各施工队安全、 质量工作状况, 严格安全、 质量过程控制, 总结推广安全质量先进经验, 制止和纠正违章违纪行为, 采取积极有效措施, 消除安全、 质量事故隐患。
( 5) 负责施工现场的文明施工, 严格按JGJ59-99《建筑施工安全检查标准》规范施工现场环境。积极推行标准化作业, 科学配置人、 机、 物诸要素, 保证施工现场处于最佳安全状态。
( 6) 配合监理对单位工程、 隐蔽工程进行质量检查, 对关键工序、 重点环节实施质量监控。
( 7) 组织对伤亡事故和工程质量事故的调查与处理, 并将处理结果呈报项目经理部。
( 8) 对施工队实施安全质量奖惩事宜, 完成工程建设项目经理部领导交给的其它工作事宜。
2.2.2.6物资设备部
( 1) 认真学习贯彻国家和上级的物资设备管理政策、 法规, 结合施工现场实际情况负责制定本级各种物资设备规章管理制度, 并负责检查指导, 督促、 协调所属施工队的设备、 物资管理工作。
( 2) 依据各施工队上报的主要施工设备、 材料计划, 负责汇总上报招标人所需各种主要设备和材料的计划。
( 3) 检查指导各施工队施工设备的全面管理和工地物资材料的管理, 考核各项设备、 物资的消耗定额, 加强成本控制。
( 4) 认真组织好设备、 物资的招标采购工作。严把质量关, 防止质量低劣的设备、 物资进入施工现场。
( 5) 协调好现场设备的使用与管理, 优化资源配置, 使设备充分发挥更大的效能。
( 6) 认真完成工程建设项目经理部领导交办的其它工作。
2.2.2.7协调部
( 1) 负责施工工地协调工作, 协助施工队处理好与当地群众的关系, 维护工地的正常施工秩序。
( 2) 维护工地交通管理秩序, 协助交通管理部门处理交通事故。
( 3) 要求各单位加强工地的消防安全管理。负责检查各工地危爆物品的安全管理情况。
( 4) 根据政府土地管理部门审批的占地文件和招标人与地方签订的补偿协议, 协助招标人对红线用地实施丈量, 对地面的附着物实施清点, 并依据有关规定协助做好拆迁和补偿工作。
( 5) 密切与政府有关职能部门的关系, 及时通报情况、 传递信息。
( 6) 积极完成工程建设项目经理部领导交办的其它工作。
2.2.2.8工地试验室
工地试验室主要负责本标段试验检验工作, 对本工程的各种原材料、 成品、 半成品进行试验和检验, 确保用于本工程材料、 成品、 半成品质量。
( 1) 工地试验室的各种试验工作, 统一按合同列明的或正式颁布的国家标准进行。中心试验室按建设单位、 监理单位及赤峰市质量监督部门的规定, 及时做好各种原材料、 成品、 半成品材料、 试件等的检验检测工作。
( 2) 材料或商品构件运入现场后, 应按规定的批量和频率进行抽样试验, 不合格的材料或商品构件不准用于工程。并随时检查各种材料的储存、 堆放、 管理及防护措施。
( 3) 工地试验室按规范和设计要求进行标准试验, 对监理工程师提供的标准试验进行平行试验, 并报监理工程师平行试验的参数或指标情况。
( 4) 施工过程中, 积极配合监理工程师对现场的原材料、 半成品和已完成的结构物进行抽检。
( 5) 竣工验收阶段按技术规范要求配合验收部门进行验收试验, 对加载试验或其它检测试验项目的试验方案、 设备及方法报监理工程师审查批准, 并请监理工程师对试验的实施进行现场检查监督。
( 6) 认真完成好项目经理部领导交给的其它工作事宜。

第三章 工程施工总体筹划
1.总体施工方案
通道施工拟采用明挖暗挖结合施工的方法, 主通道采用暗挖法施工, 出入口采用明挖法施工。
鉴于本标段工程地质复杂、 地质条件较差, 而且施工工期较短的特点, 本标段地下通道主体通道与出入口平行施工。施工队伍进场后, 首先进行地质补堪, 降水管井的施工, 同时进行隔离桩的施工。待上述工作的进展能够确保土方连续开挖、 地下水位降到基底标高以下1m多时, 进行马头门的施工, 打入超前大管棚( 一次贯通于主通道顶) 超前加固通道开挖轮廓顶部土体。注浆完毕后, 进行暗挖通道施工。在不影响主通道施工安全的前提下, 安排明挖出入口的施工。
根据标段工程地质及暗挖主通道断面, 本标段暗挖主通道采用双侧壁导坑法施工; 通道的保洁、 保安室采用CRD法施工, 风采通道南北向暗挖主通道采用双侧壁导坑法施工。各步( 部) 工序之间要保持合适距离, 不能冒进, 以策安全。
2.施工进度计划
2.1总工期
满足招标文件工期要求, 工期为90天, 按招标文件要求的工期完成地下通道的施工, 并全面执行业主制定的各类进度节点工期。
2.2施工进度计划
各通道施工进度计划具体见《赤峰金融商务区地面绿化及地下停车场二标段施工进度计划网络图》
3.工程重点、 难点分析
3.1通道主体结构防水及降水
通道开挖断面下部已进入微承压水,存在着塌方隐患。且风采通道局部含粉细砂, 有水情况下易发生流砂现象, 对通道施工不利。通道结构防水等级为一级, 结构不允许渗水, 结构表面无湿渍。解决方案:
( 1) 编制切实可行的管井降水方案, 做好降水实验, 选准降水参数, 做好管井降水工作。
( 2) 加强现场监控, 科学组织施工, 严格控制地表沉降, 地面建筑物还要做好倾斜度监测。
( 3) 防水设计中以结构自防水为主, 增加柔性外包防水层加强防水。在施工中采取措施控制混凝土裂缝的发展, 并采用抗渗等级为S8的混凝土。在施工中使防水层具有连续、 完整和密闭性是控制的关键, 除了提高结构自身防水能力外, 还必须着重做好结构接点和各种施工缝、 变形缝的密闭性等。
( 4) 通道附加外防水层安排符合资质要求的专业施工队伍施工。
( 5) 把好材料进货关、 过程控制关、 成品保护关, 确保防水工程施工质量。
( 6) 严密组织, 机具配套, 确保安全。
( 7) 加强与相关部门的联系, 一旦出现险情立即道路封闭。
3.2地下管线及临近建构筑物的保护
工程地处闹市, 施工场地狭窄, 地面建筑物、 地下管线及地下建筑物繁多, 拆迁与保护难度大。通道周边做好对地下管线的保护及地面沉降控制是本工程施工中的重点。解决方案:
( 1) 在施工前, 对地质、 周围环境等进行全面细致的调查,进行施工预测,并制定预防措施。对地下管线的补充调查, 用超声波探测仪全面检查并做好标记, 针对基坑开挖可能遇到或影响到的每个管线制定迁移或保护方案。
( 2) 成立监测小组专职负责整个施工过程的监测工作, 配备先进的监测仪器, 以科学的监测手段和严谨的监测方法确保监测信息及时、 可靠。
( 3) 加强施工过程中的沉降监控量测。根据监测结果, 及时进行分析处理, 预测各工况下的沉降值, 指导施工, 优化设计与施工方案。
( 4) 暗挖通道开挖前先进行超前大管棚施工, 超前大管棚沿通道开挖轮廓线密排布置, 一次性在通道顶贯通打入, 并在管棚两端设置支撑梁, 在通道顶部形成大刚度”简支梁”支撑上部载荷, 减小暗挖通道开挖上方土体变形, 确保地下管线、 建构筑物及暗挖施工安全。
( 5) 由于工程岩土地质较差, 且竖井开挖面积较大, 开挖后形成临空面极易产生塌方。竖井施工前, 先采用高压旋喷桩( 连续城墙) 加固竖井开挖轮廓四周, 改进竖井井壁周边土体物理理学性能, 减少塌方可能性。同时竖井开挖过程中严格控制开挖进尺, 随挖随支, 确保施工安全。
( 6人工挖孔桩浇注护壁混凝土时, 掺入早强剂。每孔配备两套钢模板, 做到不间歇戴模下挖。
( 7) 施工过程中加强监测, 按设计要求科学地组织施工, 保证通道安全。根据监测资料, 必要时对通道进行型钢支撑加固。
3.3覆盖土较薄, 发生事故影响大
本工程三座暗挖通道覆土厚度较低, 路面交通繁忙, 路下管线众多, 发生事故影响大。且部分通道与已有建筑物距离较近, 容易对建筑物产生较大影响。
解决方案:
( 1) 在通道所在的道路铺设钢板, 以减轻汽车冲击荷载对上覆土层的影响
( 2) 在通道主体施工时, 采用超前管棚和超前小导管进行提前支护, 缩短开挖进尺( 0.5米) , 及时加强初支背后回填注浆及开挖撑字面封闭。
( 3) 为防止建筑物在后续施工中的不均匀沉降进一步加大,根据监控量测结果,必要时可采取地面补偿纠偏注浆作为预案或辅助措施。
3.4部分通道穿越承压地下水和淤泥质土, 施工难度大
地下通道顶为淤泥质土其可能穿越承压水层。如果处理不当, 则可能发生孔道塌方等安全事故。
解决方案:
( 1) 在施工前进行严格的先期降水工作, 降水应在施工前15进行, 且降水工作须有专人管理, 保证24小时不间断。
( 2) 在施工通道内设置地下水位观察仪, 待观察仪中水位降到开挖轮廓线以下1m后再进行开挖。
( 3) 超前探孔, 若出现流泥等状况则对拟开挖段进行全断面劈裂注浆加固, 注浆材料采用水泥水玻璃双液浆。
( 4) 加强拱背后回填注浆, 以固结拱背后松散地层及充填可能存在的空隙, 并最大限度地减少地层松动和地表沉降。

第四章 各分部分项工程的主要施工方法、 技术措施
本标段地下过街通道工程采用明挖、 暗挖结合施工, 主通道采用暗挖法施工, 出入口采用明挖法施工。暗挖法施工总体分两阶段进行, 即竖井施工和隧道开挖。其中前者为暗挖隧道提供初始工作面, 保证渣土及施工用料的垂直运输; 后者开挖前先进行超前地质加固, 施工时采用小循环进尺( 0.5米) 随挖随支( 初期支护、 临时支撑) ,加强施工监控量测; 待初期支护结构沉降和收敛稳定后,拆除临时支撑,施做外包防水层,施作二次衬砌模筑钢筋混凝土结构。
1.1主体通道开挖及支护
主通道采用CD法暗挖施工。即通道暗挖前对通道进行大管棚超前支护, 然后分段开挖暗挖土方; 各暗挖施工段施工前首先对拟开挖上半断面进行超前小导管护顶( 隧道轮廓顶及上半断面轮廓侧向土体) 注浆加固, 然后开挖上半断面土方; 暗挖通道横断面土方开挖分左右两部进行, 中间做临时格栅并喷射混凝土, 左右开挖错开一倍通道宽度; 每部分开挖分上下台阶法中间预留核心土施工。通道的土体开挖在通道超前支护完成后, 进行土体开挖。采用人工开挖, 手推车运土至竖井底部, 经过电葫芦提升出井。每个部位在开挖时, 先开挖周边, 须留核心土, 以保证工作面的安全。CD法暗挖主通道施工具体见《CD法施工示意图》。
1.2超前小导管施工
为确保隧道开挖断面稳定, 保证地面交通正常进行和施工安全, 采用超前小导管注浆对拟开挖工作面进行加固。超前小导管在隧道顶部及边墙1000mm 范围内设置,每两榀钢格栅一组, 环向间距300mm。小导管采用DN32无缝钢管, 其头部加工成尖锥状, 尾部焊箍, 管壁上钻注浆孔, 梅花形布置。小导管壁厚3.25mm,长L=2.5m, 外插角10°～15°, 环向间距0.3m, 纵向每两品格栅设置一环。
超前小导管顶部切削成尖靴, 采用凿岩风钻直接将小导管顶入设计位置。尾部与钢架焊接, 增加共同支护能力。超前小导管在起拱线以上沿拱部周边轮廓线设置, 超前小导管从钢架腹部空间穿过, 尾部与钢架焊接成一体。由于小导管采用风钻直接顶入,压浆前需用高压风清理小导管,以高压风管从导管底部逐渐向外清理, 确保注浆路径畅通。注浆前, 喷混凝土至设计厚度,封闭工作面, 以防漏浆。为保证注浆质量, 注浆前孔口要严密封堵, 采用双液注浆泵压注水泥-水玻璃双浆液, 浆液采用KBY- 50170 注浆机注入,压力控制在0.3～
0.5Mpa, 在孔口设置止浆塞, 浆液配合比视地
质情况及现场试验确定, 注浆时先注无水
孔, 后注有水孔, 从拱顶向下注, 保证浆液扩散互相咬接。
1.3挂网喷射混凝土
初喷某一工作段上( 下) 断面土层开挖完毕后, 为防止已开挖出的土壁失稳, 需及时封闭工作面, 封闭工作面采用水泥浆进行初喷处理。喷射工艺同早强混凝土喷射, 初喷层厚度为30～50mm, 在开挖之后立即进行。架设格栅拱架及挂设钢筋网初喷后及时架设格栅拱架, 其纵向间距500mm。格栅预先在洞外预制场加工好, 用时运送至洞内安设。为保证钢架整体受力, 施工时, 用Ф22 钢筋作纵向连接筋, 环向间距500mm, 将每榀格栅连成一体, 与锚杆、 钢插管焊接在一起。同时格栅设锁脚锚管( 2 排Ф32mm,L=2500mm) 。钢架与开挖出的土壁之间尽量接近, 留30～50mm 间隙作保护层, 避免过多超挖, 严禁欠挖。钢架安设后在两榀钢架间铺设Ф6 网格为150mm×150mm 的钢筋网。钢筋网现场人工安装, 用点焊或绑扎固定在格栅上, 铺设应平整, 网片之间搭接长度不小于100mm。
喷射采用湿喷机喷护, 在开挖后立即进行, 以便尽早封闭拱部暴露面, 第一次喷射厚度4～5cm, 架立好格栅钢架后, 从钢架腹部打入下一循环的超前管棚, 封好管口, 复喷砼至设计厚度( 0.3m) 。喷射机械安装好后, 先注水、 通风、 清除管道内杂物, 同时用高压风吹扫岩面, 清除岩面尘埃。保证连续上料, 严格按施工配合比配料, 严格控制水灰比及坍落度, 保证料流运送顺畅。操作顺序: 喷射时先开液态速凝剂泵, 再开风, 后送料, 以凝结效果好, 回弹量小, 表面湿润光泽为准。 喷射机的工作风压严格控制在0.5～0.75Mpa范围内, 从拱脚到边墙脚风压由高到低, 拱部的风压为0.4～0.65Mpa, 边墙的风压为0.3～0.5Mpa。严格控制喷嘴与岩面的距离和角度。喷嘴与岩面垂直, 有钢筋时角度适当放偏, 喷嘴与岩面距离控制在0.6～1.2m范围以内。喷射时自下而上, 即先墙脚后墙顶, 先拱脚后拱顶, 避免死角, 料束呈螺旋旋转轨迹运动, 一圈压半圈, 纵向按蛇形喷射, 每次蛇形喷射长度为3～4m。
喷射混凝土采用湿喷工艺, 人工掌握喷头直接喷射混凝土。喷射混凝土作业在满足《锚杆喷射混凝土支护规范》有关规定的基础上, 增加以下湿喷混凝土特殊技术要求:
( 1) 喷混凝土紧跟掌子面, 复喷前先按设计要求完成超前小导管, 钢筋网、 格栅拱的安装工作。
( 2) 渗漏水地段的处理: 当围岩渗水无成线涌水时, 在喷射混凝土前用高压风吹扫, 开始喷射混凝土时, 喷射混凝土由远而近, 临时加大速凝剂掺量, 缩短初凝、 终凝时间, 逐渐合拢喷射混凝土, 有成线涌水时, 斜向窜打深孔将涌水集中, 再设软式橡胶管将水引排, 再喷射混凝土, 最后从橡胶管中注浆加以封闭。止住后采用正常配合比喷射混凝土封闭。
( 3) 试验室负责优选喷射混凝土的配合比与现场控制, 在喷射混凝土中掺入一定量的液体速凝剂, 以减少回弹粉尘, 按配合比拌制, 电动流量计控制外加剂的掺量, 保证喷射混凝土的强度满足要求。
( 4) 每隔5m, 有测量人员对喷射混凝土的断面检查一次,以保证初支厚度及通道净空。
( 5) 喷射混凝土由专人喷水养护, 以减少因水化热引起的开裂, 发现裂纹用红油漆作标记, 进行观察和监测, 确定其是否继续发展, 若在继续发展, 找出原因并作处理, 对可能掉下的喷射混凝土块撬下重新喷射。
( 6) 坚决实行”四不”制度: 即喷混凝土工序不完, 掌子面不前进, 喷混凝土厚度不够不前进, 混凝土喷射后发现问题未解决不前进, 监测结果表明不安全不前进。以上制度由现场领工员负责执行, 责任到人, 并在工程施工日志中作好记录以备检查, 项目经理负责监督。
1.4格栅钢架
格栅钢架按要求制作, 安设时清除浮土, 拱脚夯实或垫木板, 钢格栅纵向间距设计为0.5m, 纵向设φ22连接筋, 其环向间距为1m, 交错布置。在喷混凝土后, 沿钢架格栅拱脚各打入1根φ32×3.25长2.5m锁脚锚管, 外插角10～15°。锁脚锚管采用风钻直接顶入, 用高压风清孔后, 再压浆。
格栅钢架在钢筋加工棚设置的1∶1制作样台上, 采用冷弯制作, 格栅钢架分段制作, 按单元拼焊后, 运至现场安装。加工做到尺寸准确, 弧形圆顺; 钢筋焊接( 或搭接) 长度满足设计要求, 沿钢架两侧对称焊接成型时, 确保钢架主筋中心与轴线重合, 接头处相邻两节圆心重合, 连接孔位准确。格栅钢架加工后先试拼, 检查有无扭曲现象, 接头连接每榀能够互换, 沿通道周边轮廓误差小于3cm。格栅钢架各单元主筋、 加强筋、 连接角钢焊接成型, 单元间用螺栓连接。
格栅钢架安装首先测定出线路中线, 确定高程, 然后再测定其横向位置, 格栅钢架设于曲线时, 安设方向为该点的法线方向, 安设于直线上时, 安设方向垂直于线路中线。运至现场的单元钢架分单元堆码, 安设前进行断面尺寸检查, 及时处理欠挖部分, 保证钢架正确安设, 安设拱脚或墙脚前清除垫板下的松碴, 将钢架置于原状围岩上。在软弱地段, 采用拱脚下垫木板的方法。钢架与封闭混凝土之间紧贴, 在安设过程中, 当钢架与围岩间有较大间隙时安设混凝土垫块, 或用水泥砂浆找平, 两榀钢架间沿周边设φ22纵向连接筋, 环形间距为100㎝, 交错布置,形成纵向连接体系, 并及时打入锁脚锚管, 安设水平临时支撑, 喷混凝土, 形成封闭环。
1.5初期支护关键技术及措施
暗挖通道穿越地层均为土层, 土体物理理学性能差, 开挖暴露后易坍塌。同时通道结构为单线直墙拱形( 或平顶) 复合衬砌断面, 围岩压力大易产生坍方, 因此超前大管棚、 超前小导管注浆加固地层和初期支护及时成环, 确保围岩稳定, 防止坍塌, 控制地表下沉是浅埋暗挖通道关键技术。超前大管棚见”专项施工方案”, 在此不再叙述。
超前小导管注浆加固地层, 施工时要进行超前地质预测或预报, 对岩层松散、 地下水丰富地段, 要适当地增加超前小导管数量, 由单排掌子面全断面注浆, 增大注浆压力, 当压力上不去时, 少量多次注浆, 防止浆液扩散出设计范围以外。水泥～水玻璃浆液配合比经试验确定, 须达到固结岩体, 提高围岩的稳定能力。
通道采用CD、 CRD、 双侧壁导坑法预留核心土开挖。因此分部开挖初期支护应及时成环。确保通道稳定成为施工中的关键, 在施工中拟采用如下技术措施:
( 1) 确定合理的开挖支护长度、 循环进尺。根据地质条件及进度安排确定, 结合本工程地质条件、 设计要求及施工方法确定循环进尺为0.8m以内;
( 2) 加强各工序间的衔接, 加快各分部开挖和初期支护施工进度;
( 3) 处理好各接点, 如拱脚防下沉、 内移;
( 4) 勤量测各部开挖初期支护后围岩变形情况, 及时修正初期支护中超前小导管、 格栅钢架的间距, 严格控制围岩变形;
( 5) 压浆, 喷护的各种机具处于良好运转状态, 保证不间断地组织施工;
( 6) 组织熟练的操作施工人员施工, 保证施工有序进行。
2．通道二次衬砌施工
2.1二次衬砌
暗挖通道二次衬砌先施工仰拱二衬, 然后搭支架立模施工边墙和拱部二衬, 混凝土采用商品混凝土, 运至进料孔, 从进料孔进料至输送泵内, 泵送入二衬模型内。采用简易支架配小钢模灌注, 每次灌注根据该断面的通道长度分段浇筑, 根据开挖初支后监控量测的结果判定作二衬的时间。仰拱二次衬砌灌注采用16×14cm方木作背衬, 100×30cm钢模作模板。为避免仰拱灌注时发生浮模, 采用竖向加固措施进行处理。二次衬砌钢筋在1∶1的制作样台上, 分单元分片制作成形, 各单元间预留足够的搭接长度。钢筋运至施工现场安装时, 将每片钢筋用纵向钢筋联结成一个整体, 采用绑扎焊接进行连接, 纵向钢筋应预留一定长度以便与下组衬砌钢筋的联接, 并设加强连接筋, 以方便边拱钢筋的安装搭设作业台架。通道二次衬砌混凝土全部采用商品混凝土。输送泵泵送混凝土灌注, 插入捣固器捣固。为防止二次衬砌与外防水层之间形成空隙, 采用在二次衬砌背后注浆的施工措施进行处理。
( 1) 压浆孔设在拱顶, 每4m预留1个注浆孔。
( 2) 压浆孔底部孔口紧贴外防水层, 为确保压浆孔不被堵塞以及不刺破防水层, 采用措施详见图所示。

预留注浆孔措施图
( 3) 二次衬砌混凝土灌注28天后, 从注浆管逐孔压入1∶1水泥浆液, 注浆压力为0.5～1.0Mpa, 充填二次衬砌与外防水层之间的间隙。
2.2保证混凝土的密实度措施
通道位于地下水位以下的地层中, 结构的防渗漏至关重要。除施工防水层防渗漏外, 对二次衬砌混凝土的质量特别是混凝土的密实度提出了更高的要求。因此如何提高二次衬砌混凝土的密实度是本工程的关键技术之一, 为提高二次衬砌混凝土的密实度特采用以下措施:
( 1) 严格选料: 结构混凝土为C30、 S8防水混凝土, 选择商品混凝土时选用具有密实度高, 收缩率小, 强度高, 可灌性好等多种性能的商品混凝土。
( 2) 加强捣固: 捣固时采用”快插慢抽”工艺, 在捣固过程中, 将振动棒上下略为抽动, 以使上下捣固均匀。混凝土分层灌注时, 每层混凝土厚度小于振动棒长度的1.25倍; 在振捣上一层时插入下层中5cm左右, 以消除两层间的接缝, 捣固上层混凝土在下层混凝土初凝之前进行; 插点均匀排列, 依次插捣, 注意捣固范围, 以避免漏捣; 掌握好捣固时间, 捣固时间过短混凝土不密实, 捣固时间过长混凝土出现离析现象。
( 3) 二次衬砌背后注浆: 混凝土受重力作用在拱顶易形成平面, 与外防水层不密贴, 故在二次衬砌灌注56天后, 从拱顶预留注浆管逐孔压入1∶1的水泥浆液, 压力为0.5～1.0Mpa, 以补偿混凝土因收缩或未灌满造成的拱顶空隙。
( 4) 注意各种接缝及变断面接头处理: 除规定的施工缝外, 拱墙一次连续灌注, 施工缝处理详见防水工程部分。
2.3保证结构尺寸措施
保证施工时结构尺寸准确是通道施工的关键技术, 为达设计要求特采用以下措施。
( 1) 加强测量工作: 施工过程中严格测量工作的”复核制”, 加强中线、 水平以及断面的测量, 做到开挖尺寸、 格栅钢架安装以及模筑钢筋混凝土位置准确, 符合设计要求。
( 2) 勤检查: 在各道工序施作过程中, 由现场领代班人员认真指导操作人员, 发现问题
