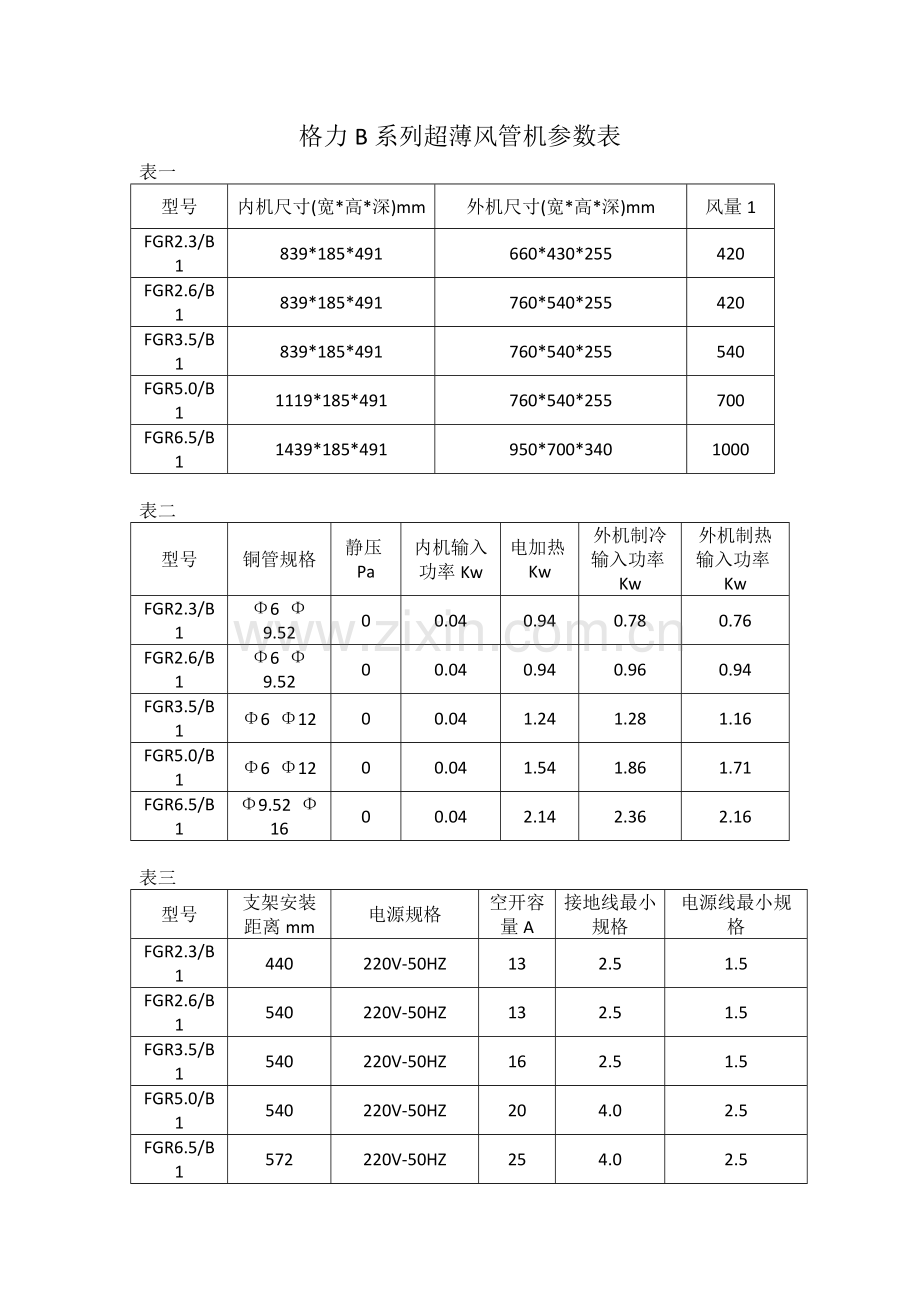

格力B系列超薄风管机参数表
表一
型号
内机尺寸(宽*高*深)mm
外机尺寸(宽*高*深)mm
风量1
FGR2.3/B1
839*185*491
660*430*255
420
FGR2.6/B1
839*185*491
760*540*255
420
FGR3.5/B1
839*185*491
760*540*255
540
FGR5.0/B1
1119*185*491
760*540*255
700
FGR6.5/B1
1439*185*491
950*700*340
1000

表二
型号
铜管规格
静压Pa
内机输入功率Kw
电加热Kw
外机制冷输入功率Kw
外机制热输入功率Kw
FGR2.3/B1
Φ6 Φ9.52
0
0.04
0.94
0.78
0.76
FGR2.6/B1
Φ6 Φ9.52
0
0.04
0.94
0.96
0.94
FGR3.5/B1
Φ6 Φ12
0
0.04
1.24
1.28
1.16
FGR5.0/B1
Φ6 Φ12
0
0.04
1.54
1.86
1.71
FGR6.5/B1
Φ9.52 Φ16
0
0.04
2.14
2.36
2.16

表三
型号
支架安装距离mm
电源规格
空开容量A
接地线最小规格
电源线最小规格
FGR2.3/B1
440
220V-50HZ
13
2.5
1.5
FGR2.6/B1
540
220V-50HZ
13
2.5
1.5
FGR3.5/B1
540
220V-50HZ
16
2.5
1.5
FGR5.0/B1
540
220V-50HZ
20
4.0
2.5
FGR6.5/B1
572
220V-50HZ
25
4.0
2.5

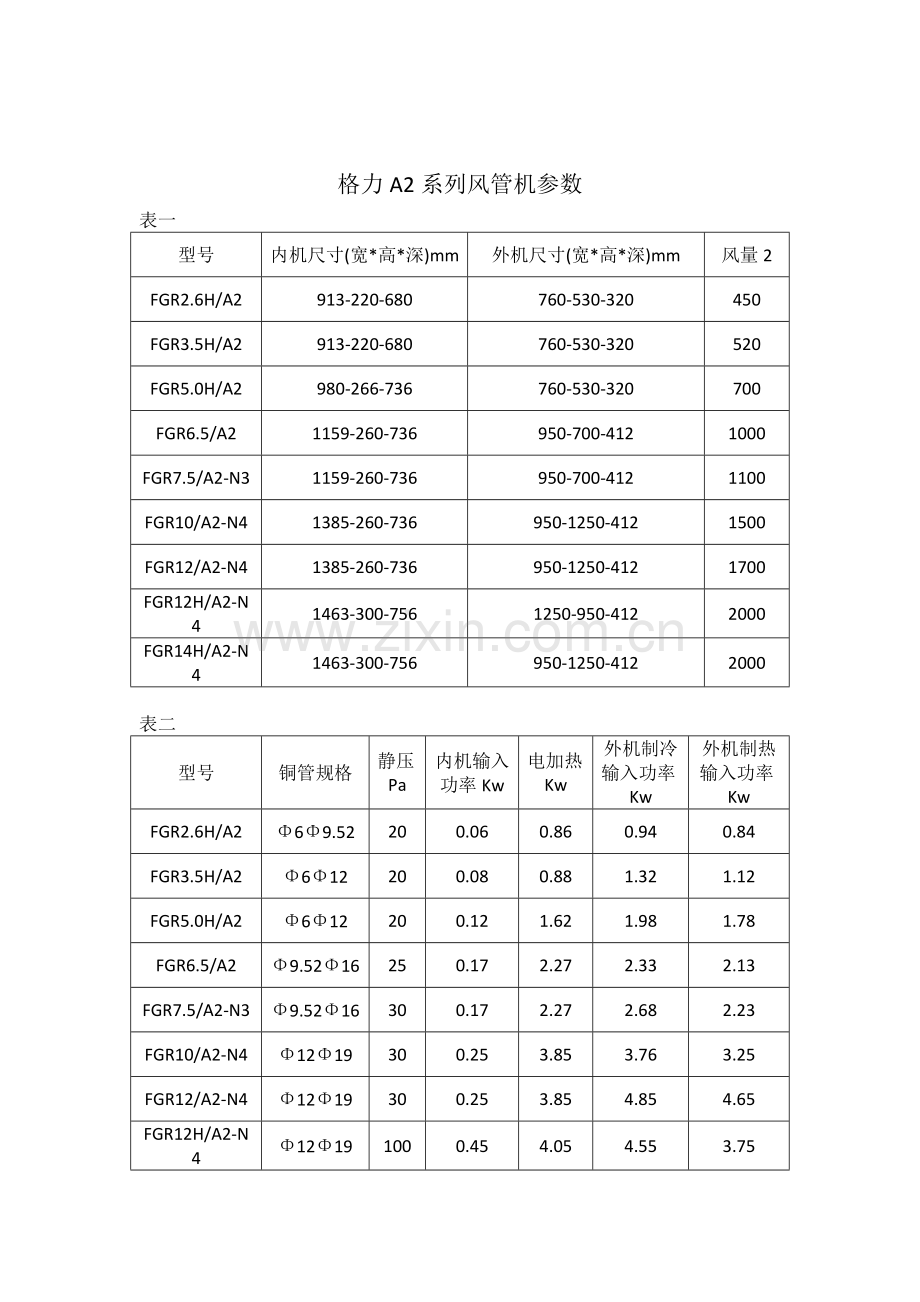

格力A2系列风管机参数
表一
型号
内机尺寸(宽*高*深)mm
外机尺寸(宽*高*深)mm
风量2
FGR2.6H/A2
913-220-680
760-530-320
450
FGR3.5H/A2
913-220-680
760-530-320
520
FGR5.0H/A2
980-266-736
760-530-320
700
FGR6.5/A2
1159-260-736
950-700-412
1000
FGR7.5/A2-N3
1159-260-736
950-700-412
1100
FGR10/A2-N4
1385-260-736
950-1250-412
1500
FGR12/A2-N4
1385-260-736
950-1250-412
1700
FGR12H/A2-N4
1463-300-756
1250-950-412
2000
FGR14H/A2-N4
1463-300-756
950-1250-412
2000

表二
型号
铜管规格
静压Pa
内机输入功率Kw
电加热Kw
外机制冷输入功率Kw
外机制热输入功率Kw
FGR2.6H/A2
Φ6Φ9.52
20
0.06
0.86
0.94
0.84
FGR3.5H/A2
Φ6Φ12
20
0.08
0.88
1.32
1.12
FGR5.0H/A2
Φ6Φ12
20
0.12
1.62
1.98
1.78
FGR6.5/A2
Φ9.52Φ16
25
0.17
2.27
2.33
2.13
FGR7.5/A2-N3
Φ9.52Φ16
30
0.17
2.27
2.68
2.23
FGR10/A2-N4
Φ12Φ19
30
0.25
3.85
3.76
3.25
FGR12/A2-N4
Φ12Φ19
30
0.25
3.85
4.85
4.65
FGR12H/A2-N4
Φ12Φ19
100
0.45
4.05
4.55
3.75
FGR14H/A2-N4
Φ12 Φ19
100
0.5
4.1
5.2
4.7

表三
型号
支架安装距离mm
电源规格
空开容量A
接地线最小规格
电源线最小规格
FGR2.6H/A2
540
220V-50HZ
13
2.5
2.5
FGR3.5H/A2
540
220V-50HZ
16
2.5
2.5
FGR5.0H/A2
540
220V-50HZ
20
4
2.5
FGR6.5/A2
572
220V-50HZ
25
2.5
4
FGR7.5/A2-N3
572
220V-50HZ
32
2.5
6
FGR10/A2-N4
572
380V-50HZ
16
2.5
2.5
FGR12/A2-N4
572
380V-50HZ
20
2.5
2.5
FGR12H/A2-N4
572
380V-50HZ
20
2.5
2.5
FGR14H/A2-N4
572
380V-50HZ
20
2.5
2.5

直流变频一拖一风管机参数表
表一
型号
内机尺寸(宽*高*深)mm
外机尺寸(宽*高*深)mm
风量3
FGR2.6Pd/E(S)Na
700-200-615
710-255-540
450
FGR2.6Pd/ENa
700-200-615
710-255-540
450
FGR3.5Pd/E(S)Na
700-200-615
710-255-540
550
FGR3.5Pd/ENa
700-200-615
710-255-540
550
FGR5.0Pd/E(S)Na
900-200-615
815-300-600
700
FGR5.0Pd/ENa
900-200-615
815-300-600
700
FGR7.2Pd/E(S)Na
1100-200-615
885-340-700
1000
FGR7.2Pd/ENa
1100-200-615
885-340-700
1000

表二
型号
铜管规格
静压Pa
内机制冷功率Kw
内机制热功率Kw
外机制冷输入功率Kw
外机制热输入功率Kw
FGR2.6Pd/E(S)Na
Φ6.35
Φ9.52
20
0.07
0.06
0.79
0.91
FGR2.6Pd/ENa
Φ6.35
Φ9.52
20
0.07
0.06
0.79
0.91
FGR3.5Pd/E(S)Na
Φ6.35
Φ12.7
20
0.08
0.07
1.30
1.15
FGR3.5Pd/ENa
Φ6.35
Φ12.7
20
0.08
0.07
1.30
1.15
FGR5.0Pd/E(S)Na
Φ6.35
Φ12.7
20
0.09
0.08
1.77
1.91
FGR5.0Pd/ENa
Φ6.35
Φ12.7
20
0.09
0.08
1.77
1.91
FGR7.2Pd/E(S)Na
Φ6.35
Φ15.9
25
0.10
0.09
2.75
2.54
FGR7.2Pd/ENa
Φ6.35
Φ15.9
25
0.10
0.09
2.75
2.54

表三
型号
支架安装距离mm
电源规格
空开容量A
接地线最小规格
电源线最小规格
FGR2.6Pd/E(S)Na
510
220V-50HZ
10
1.5
1.5
FGR2.6Pd/ENa
510
220V-50HZ
10
1.5
1.5
FGR3.5Pd/E(S)Na
510
220V-50HZ
13
1.5
1.5
FGR3.5Pd/ENa
510
220V-50HZ
13
1.5
1.5
FGR5.0Pd/E(S)Na
550
220V-50HZ
16
2.5
2.5
FGR5.0Pd/ENa
550
220V-50HZ
16
2.5
2.5
FGR7.2Pd/E(S)Na
560
220V-50HZ
25
2.5
4.0
FGR7.2Pd/ENa
560
220V-50HZ
25
4.0
4.0

注：直流变频一拖一风管机型号中带有S的机型，表示该机型带有提升水泵。

配管长度及冷媒添加
R22小风管机（2.6Kw——14Kw）
项目名称及型号
配管规格
最大管长
最大落差
补充冷媒
气管
液管
米
米
管长超标部分
2.3-2.6Kw
Φ9.52
Φ6
20
15
30g/m
3.5-5Kw
Φ12
Φ6
20
15
30g/m
6.5-7.5Kw
Φ16
Φ9.52
25
15
60 g/m
10-14Kw
Φ19
Φ12
35
20
120g/m

R410a直流变频风管机（2.6Kw——7.2Kw）
项目名称及型号
配管规格
最大管长
最大落差
补充冷媒
气管
液管
米
米
管长超标部分
2.6Kw
Φ9.52
Φ6.35
20
15
30g/m
3.5-5Kw
Φ12.7
Φ6.35
20
15
30g/m
7.2Kw
Φ15.9
Φ9.52
20
15
30 g/m

注：
1、 标准管长为5米。当连接管（L）小于或等于5米时，不需要添加制冷剂。如连接管超过5米（以液管为准），则需要追加制冷剂，上表中列出各种型号连接管每米所需制冷剂的量。
2、 连接管越长，制冷量和制热量衰减越大。
